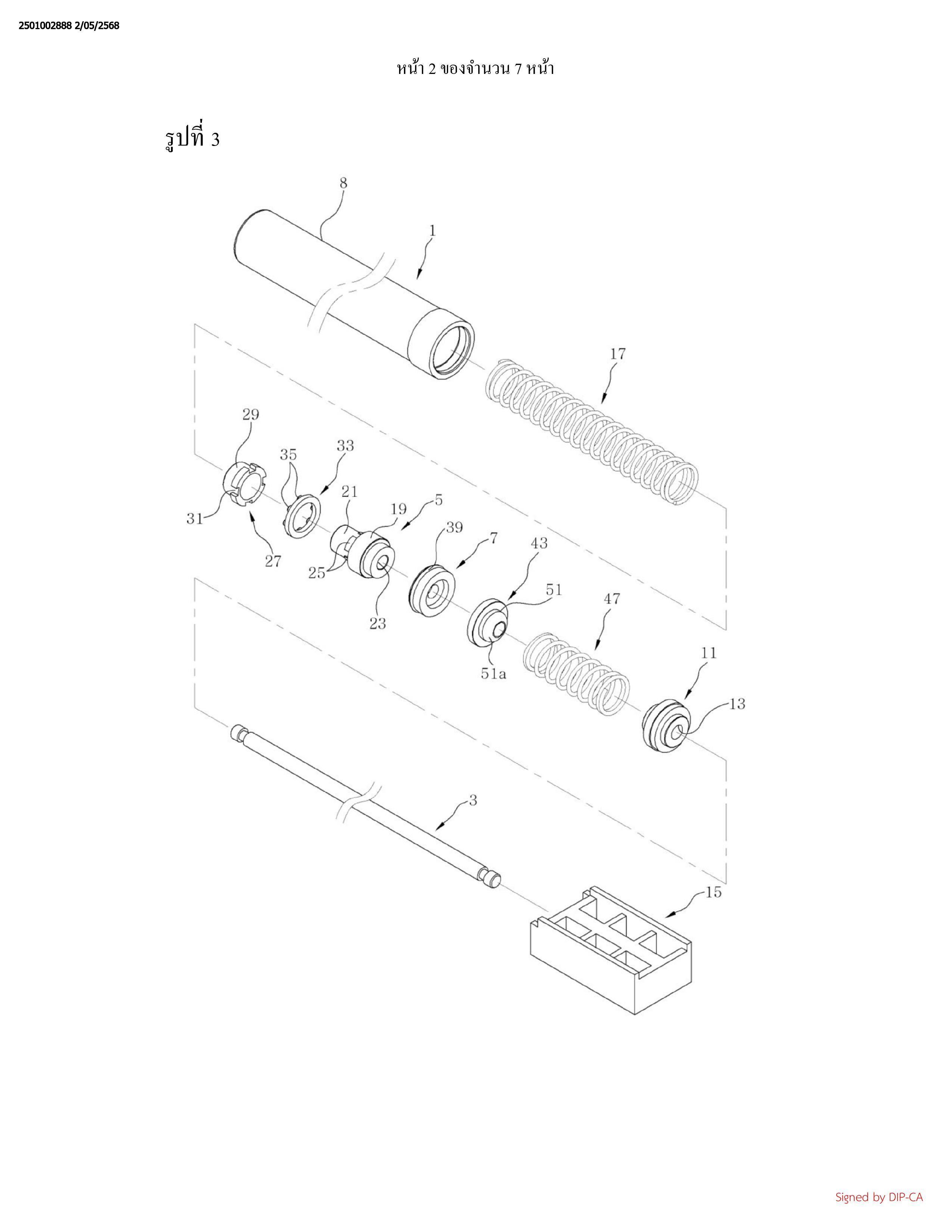

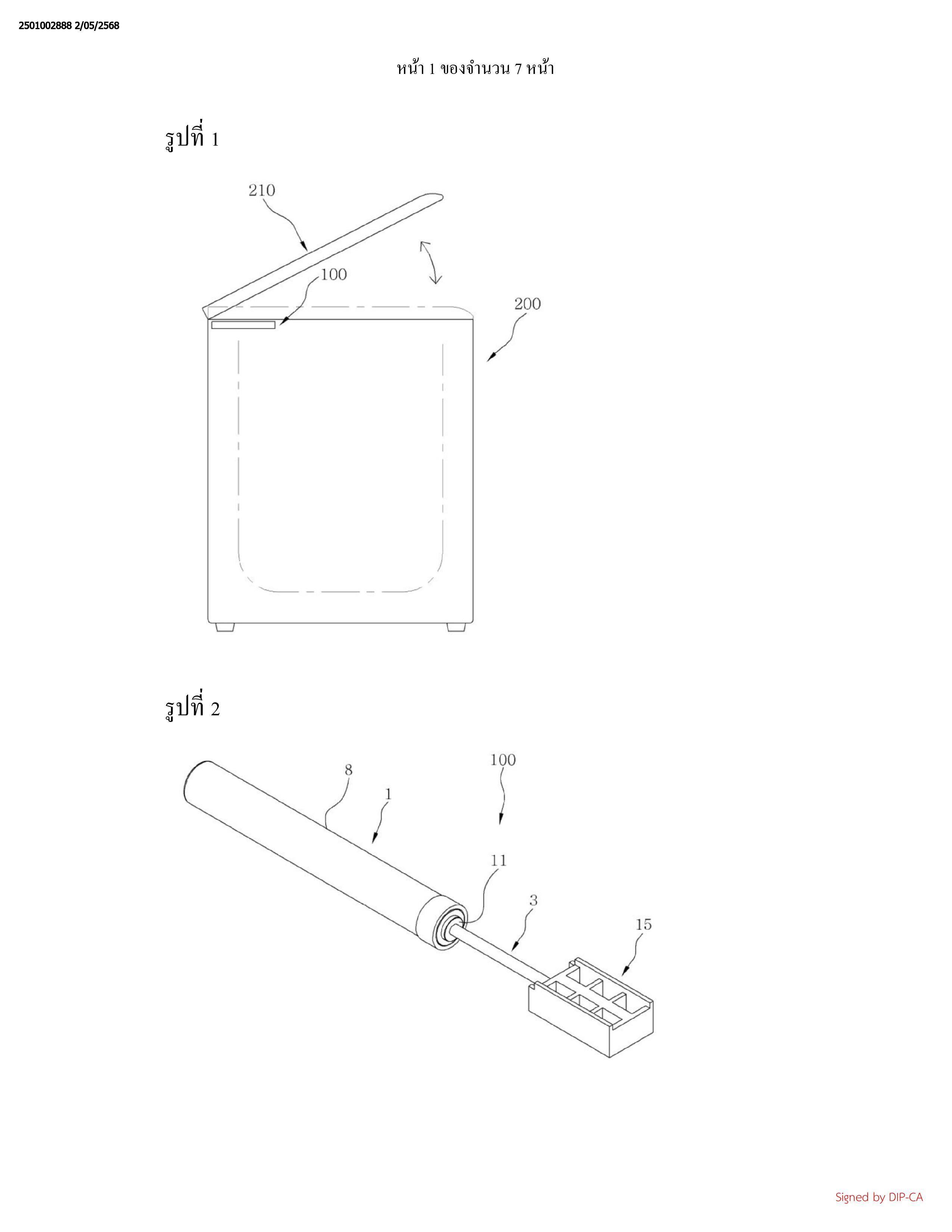

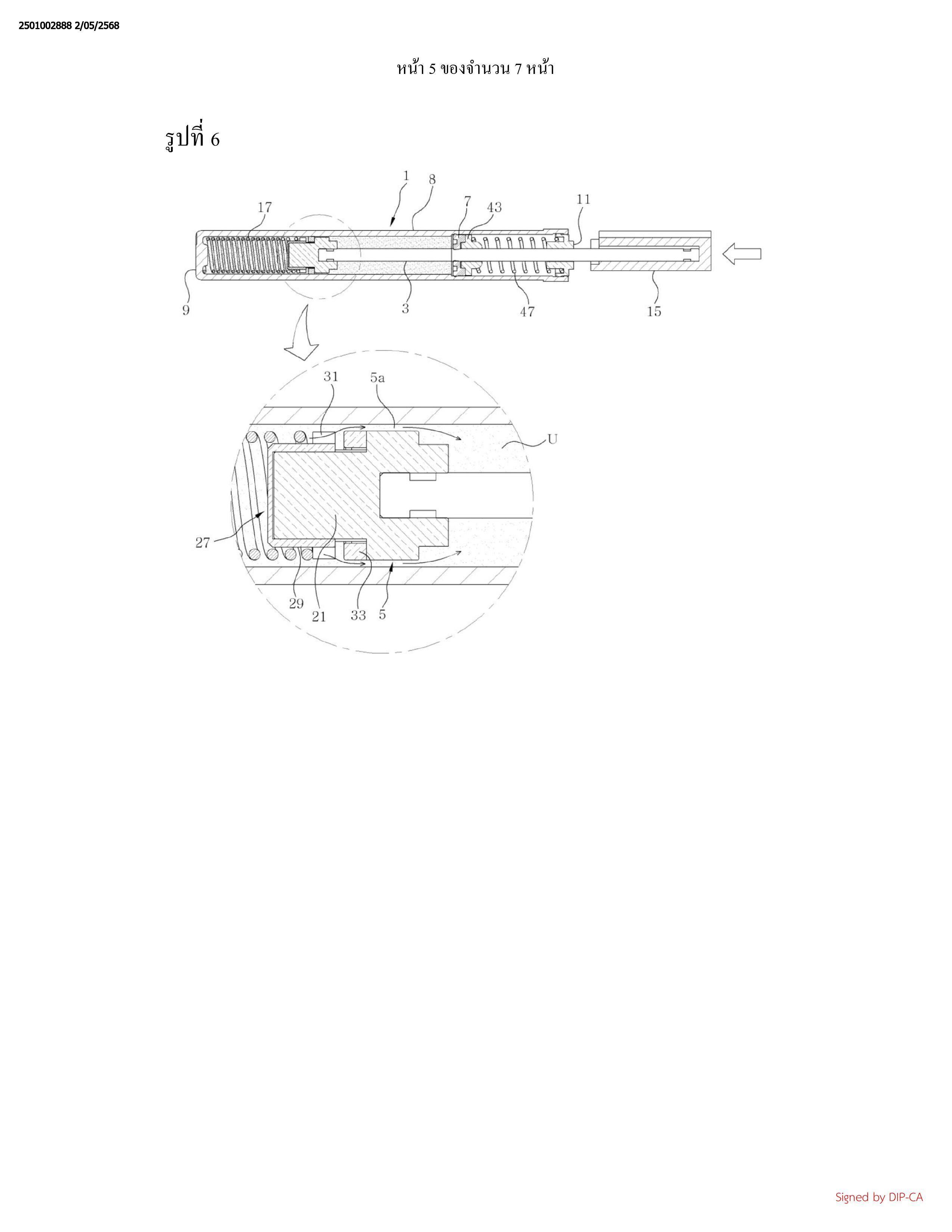

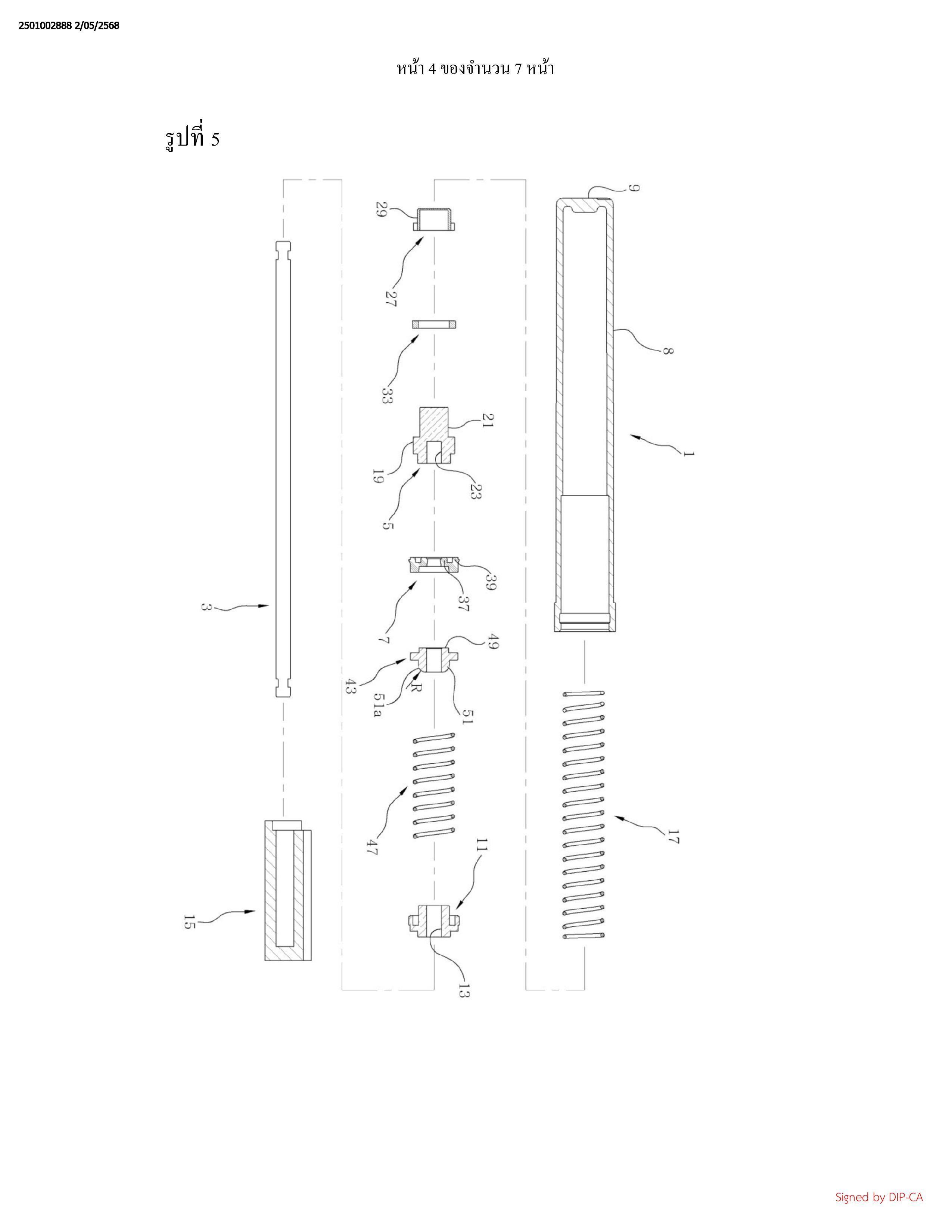

1. ตัวหน่วงการสั่นสะเทือนสำหรับฝาครอบปิดเครื่องซักผ้า, ตัวหน่วงการสั่นสะเทือนซึ่ง
ประกอบรวมด้วย
กระบอกสูบทรงกระบอกที่มีผลายด้านหน้าที่ถูกปิดผนึกโดยแผ่นด้านข้าง และปลายด้านหลัง
ที่ถูกยึดติดกับฝาปิดท้าย
แท่งที่ถูกจัดโครงแบบให้ทะลุผ่านฝาปิดท้าย และถูกสอดเข้ามาบางส่วนไปในกระบอกสูบ, แท่ง
ที่มีปลายหนึ่งที่ถูกสอดเข้าไปในกระบอกสูบ และอีกปลายหนึ่งที่ถูกตั้งอยู่ด้านนอกกระบอกสูบ, ปลาย
หนึ่งที่มีลูกสูบที่ถูกติดตั้งบนนั้น และอีกปลายหนึ่งที่มีตัวรับที่ถูกติดตั้งบนนั้น
ชิ้นส่วนปิดผนึกที่มีรูปร่างวงแหวนที่ถูกตั้งอยู่ระหว่างลูกสูบ และฝาปิดท้าย, ชิ้นส่วนปิดผนึก
ที่ถูกจัดโครงแบบให้ป้องกันการรั่วของน้ำมันด้านในกระบอกสูบ
ก้ามหนีบล็อคที่ถูกจัดไว้บนผนังด้านในของกระบอกสูบ, ก้ามหนีบล็อคที่ถูกจัดโครงแบบให้
ป้องกันชิ้นส่วนปิดผนึกจากการเคลื่อนที่ไปทางปลายด้านหน้าของกระบอกสูบ

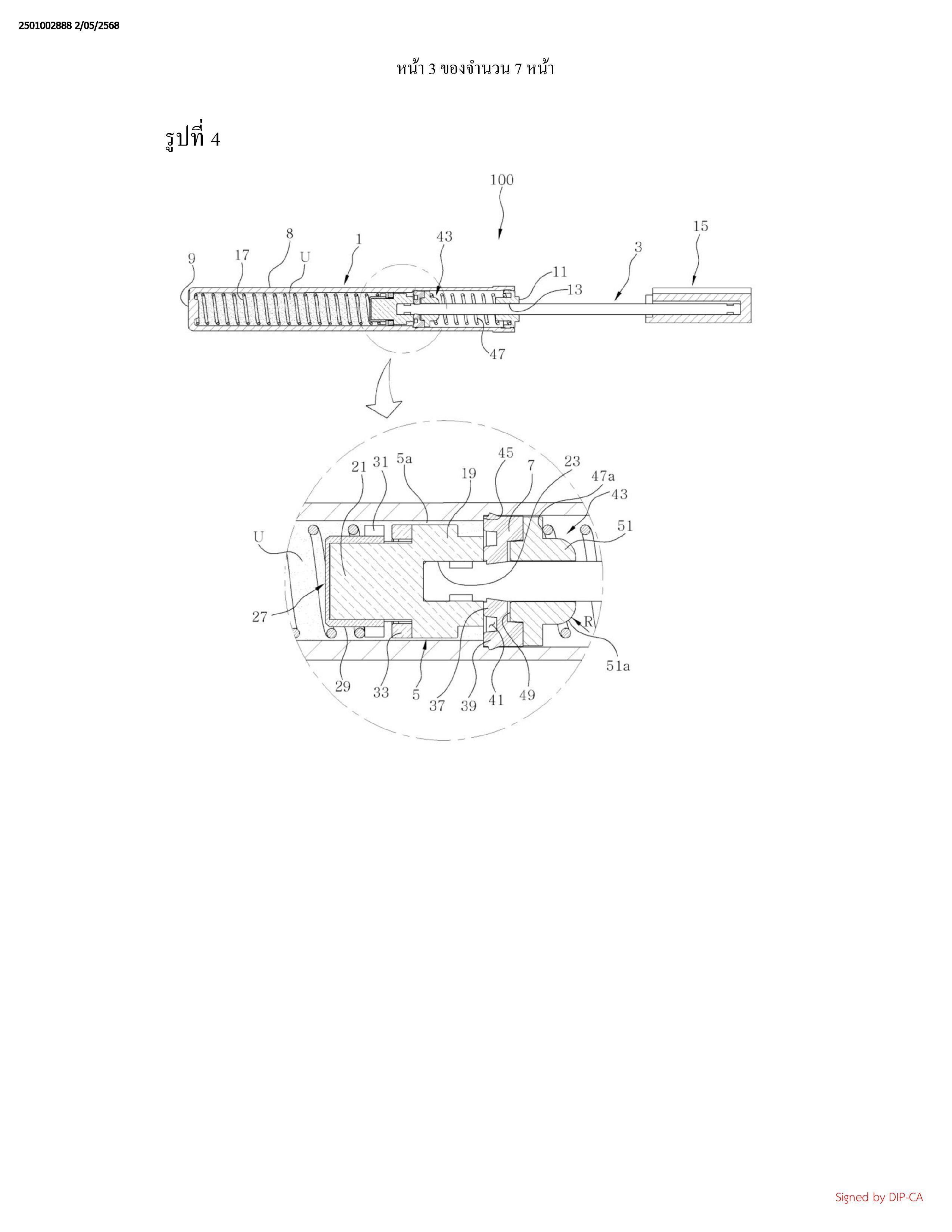

แป้นยึดชิ้นส่วนปิดผนึก (43) ที่ถูกรองรับโดยปลายด้านหลังของชิ้นส่วนปิดผนึก
สปริงรองรับที่ถูกจัดโครงแบบให้ยอมให้แป้นชิ้นส่วนปิดผนึก (43) ถูกยึดติดที่ตำแหน่งที่
ตัดสินกำหนดไว้ล่วงหน้าด้านในกระบอกสูบ และสปริงรองรับที่มีปลายหนึ่งที่ถูกรองรับโดยแป้นยึด
ชิ้นส่วนปิดผนึก (43) และอีกปลายหนึ่งที่ถูกรองรับโดยฝาปิดท้าย และ
สปริงทำงาน 17 ที่มีปลายหนึ่งที่ถูกรองรับโดยแผ่นด้านข้าง และอีกปลายหนึ่งที่ถูกรองรับ
โดยลูกสูบ, สปริงทำงานที่ถูกจัดโครงแบบให้ดันปลายด้านหน้าของลูกสูบอย่างยืดหยุ่นเพื่อให้แรง
ยืดหยุ่นไปยังแท่งในลักษณะที่ว่าแท่งถูกดึงออกจากกระบอกสูบ
ที่ซึ่งแป้นยึดชิ้นส่วนปิดผนึก (43) ประกอบรวมด้วย
ส่วนติดตั้งชิ้นส่วนปิดผนึก (49) ที่ถูกต่อพ่วงกับร่องรองรับที่ถูกสร้างขึ้นในชิ้นส่วนปิดผนึก
ในลักษณะตัวผู้และตัวเมีย และ
ส่วงรองรับสปริง (51) ที่ถูกติดตั้งบนด้านตรงข้ามของส่วนติดตั้งชิ้นส่วนปิดผนึก, ส่วน
รองรับสปริงที่ยอมให้ปลาย (47a) ของสปริงรองรับถูกติดตั้งไปในส่วนนั้น และ
ที่ซึ่งส่วนรองรับสปริง (51) มีส่วนมุม (51a) ที่ถูกสร้างขึ้นในรูปร่างกลมมน
2. ตัวหน่วงการสั่นสะเทือนตามข้อถือสิทธิที่ 1, ที่ซึ่งเส้นผ่านศูนย์กลาง (R) ของส่วนมุม (51a)
ของส่วนรองรับสปริง (51) คือ 2 ถึง 4 มม.
3. แม่พิมพ์ผลิตสำหรับกระบอกสูบของตัวหน่วงการสั่นสะเทือนสำหรับฝาครอบปิดเครื่อง
ซักผ้า, วิธีการผลิตที่ถูกจัดโครงแบบให้ผลิตกระบอกสูบผ่านการหล่อขึ้นรูปด้วยการฉีด, ตัวหน่วงการ
สั่นสะเทือนซึ่งประกอบรวมด้วย
กระบอกสูบทรงกระบอกที่มีปลายด้านหน้าที่ถูกปิดผนึกโดยแผ่นด้านข้าง และปลายด้านหลัง
ที่ถูกยึดติดกับฝาปิดท้าย
แท่งที่ถูกจัดโครงแบบให้ทะลุผ่านฝาปิดท้าย และถูกสอดเข้าบ้างส่วนไปในกระบอกสูบ, แท่ง
ที่มีปลายหนึ่งที่ถูกติดตั้งบนนั้น และอีกปลายหนึ่งที่มีตัวรับที่ถูกติดตั้งบนนั้น
ชิ้นส่วนปิดผนึกที่มีรูปร่างวงแหวนที่ถูกตั้งอยู่ระหว่างลูกสูบ และฝาปิดท้าย, ชิ้นส่วนปิดผนึก
ที่ถูกจัดโครงแบบให้ป้องกันการรั่วของน้ำมันด้านในกระบอกสูบ
ก้ามหนีบล็อคที่ถูกจัดไว้บนผนังด้านในของกระบอกสูบ, ก้ามหนีบล็อคที่ถูกจัดโครงแบบให้
ป้องกันชิ้นส่วนปิดผนึกจากการเคลื่อนที่ไปทางปลายด้านหน้าของกระบอกสูบ
แป้นยึดชิ้นส่วนปิดผนึก (43) ที่ถูกรองรับโดยปลายด้านหลังชองชิ้นส่วนปิดผนึก
สปริงรองรับที่ถูกจัดโครงแบบให้ยอมให้แป้นยึดชิ้นส่วนปิดผนึก (43) ถูกยึดติดที่ตำแหน่งที่
ตัดสินกำหนดไว้ล่วงหน้าด้านในกระบอกสูบ และสปริงรองรับที่มีปลายหนึ่งที่ถูกรองรับโดยแป้นยึด
ชิ้นส่วนปิดผนึก (43) และอีกปลายหนึ่งที่ถูกรองรับโดยฝาปิดท้าย และ
สปริงทำงานที่มีปลายหนึ่งที่ถูกรองรับโดยแผ่นด้านข้าง และอีกปลายหนึ่งที่ถูกรองรับโดย
ลูกสูบ, สปริงทำงานที่ถูกจัดโครงแบบให้ดันปลายด้านหน้าของลูกสูบอย่างยืดหยุ่นเพื่อให้แรงยืดหยุ่น
ไปยังแท่งในลักษณะที่ว่าแท่งถูกดึงออกจากกระบอกสูบ

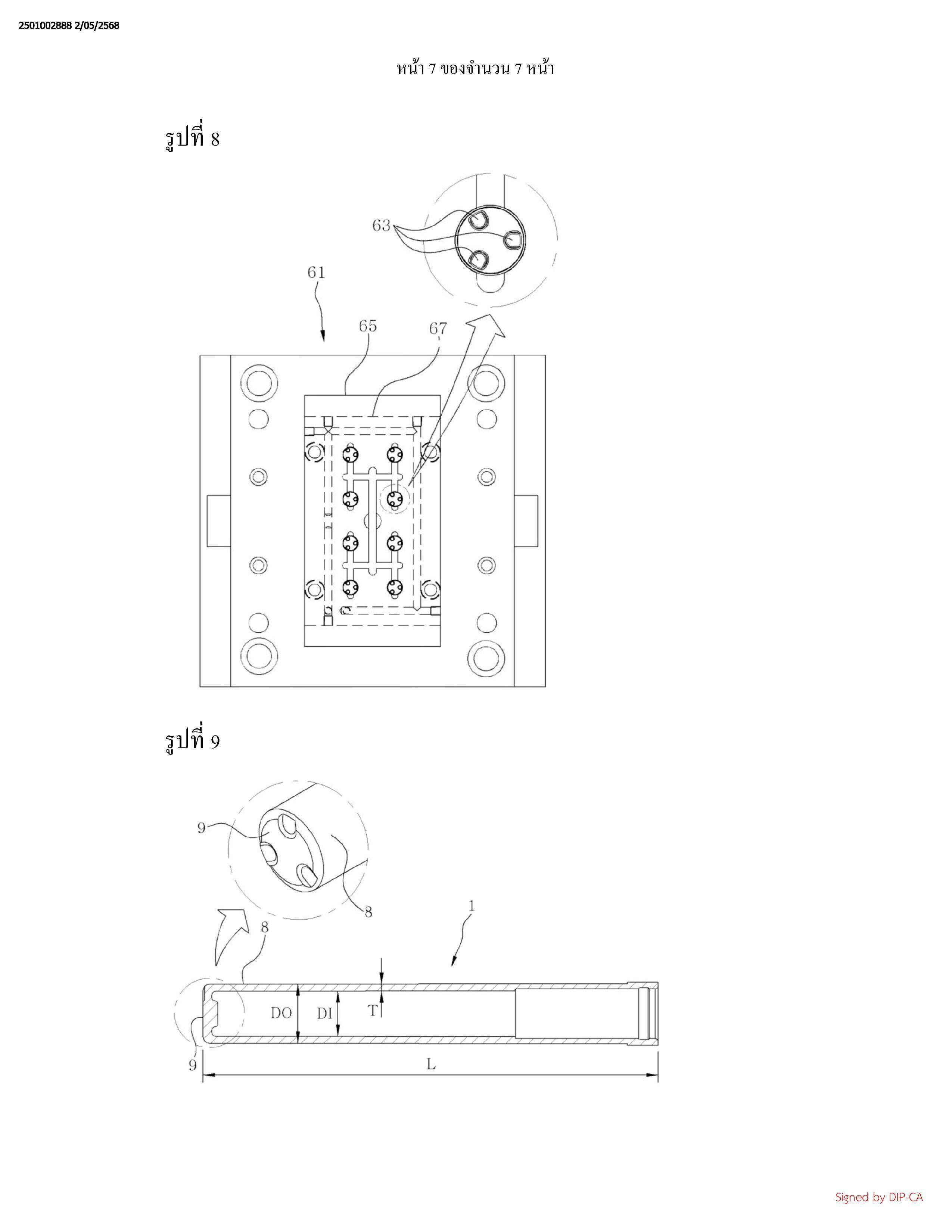

ที่ซึ่งวิธีการผลิตประกอบรวมด้วยแผ่นแกนด้านบนที่ถูกจัดไว้สำหรับการหล่อขึ้นรูปด้วยการ
ฉีดของกระบอกสูบ, ที่ซึ่งแผ่นแกนด้านบนมีจำนวนมากกว่าหนึ่งของช่องฉีดเรซินที่ถูกจัดไว้ในส่วน
นั้น และสร้างผิวหน้าด้านนอกของแผ่นด้านข้างของกระบอกสูบ และ
ที่ซึ่งเรซินถูกฉีดไปในโพรงผ่านช่องฉีดเรซินที่เกี่ยวเนื่อง

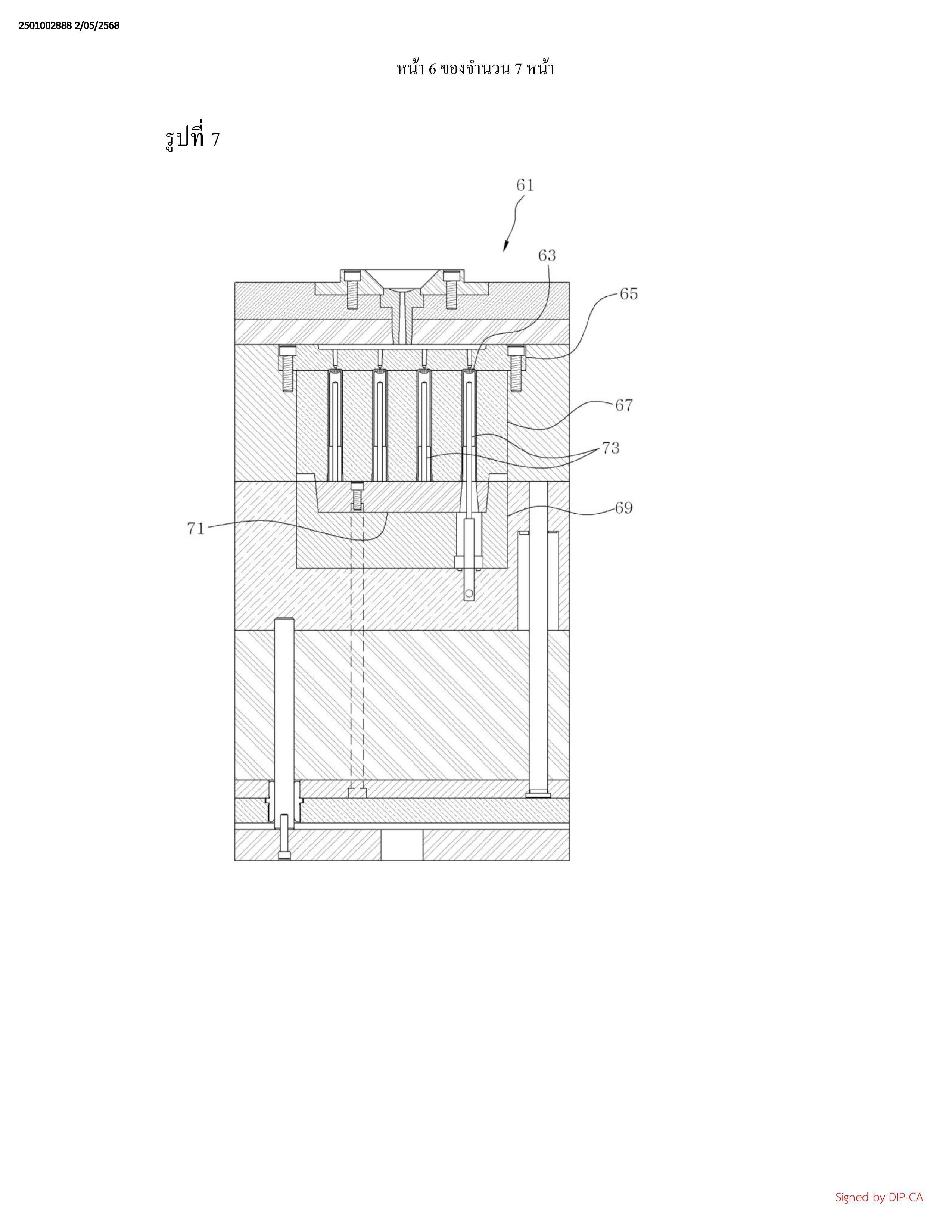

4. วิธีการผลิตตามข้อถือสิทธิที่ 3, ซึ่งประกอบรวมเพิ่มเติมด้วย
แกนโพรงที่ถูกต่อพ่วงกับส่วนด้านล่างของแผ่นแกนด้านบน
แกนด้านล่างที่ถูกต่อพ่วงกับส่วนด้านล่างของแกนโพรง
แผ่นดันชิ้นงานที่ถูกต่อพ่วงกับส่วนด้านบนของแกนด้านล่าง และ
จำนวนมากกว่าหนึ่งของเดือยสอดเข้า 73 ที่ถูกติดตั้งบนแผ่นดันชิ้นงาน, เดือยสอดเข้าที่ถูก
สอดเข้าตามลำดับไปในโพรง
5. วิธีการผลิตตามข้อถือสิทธิที่ 3, ที่ซึ่งสามช่องฉีดเรซินถูกจัดไว้ในการจัดเรียงอย่างสมควร
กับแนวรัศมี
