(54) Title
(TH)

อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย

(57) Abstract
(TH)

OCR 07AP

อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อยตามการประดิษฐ์นี้ ที่มีโครงสร้างท่อทางเดินของ

ไหลเชื่อมต่อกันเป็นโครงสร้างท่อทะลุถึงกัน ประกอบรวมด้วย ท่อนำเข้าตัวอย่างของเหลว, ห้องตวง

ตัวอย่าง, ท่อชะลอการไหลของตัวอย่าง, ช่องต้านทานการไหลของตัวอย่าง, ท่อทางเดินอากาศ, กระเปาะ

สร้างแรงดันอากาศ และรูระบายอากาศ

(58) Citations
License Details
(98) Annuity Details
YearValidity StartValidity EndPayment
Document Type Date Action
description 2025-09-29T00:00:00Z
claims 2025-09-29T00:00:00Z
gazette 2025-09-29T00:00:00Z
abstract 2025-09-29T00:00:00Z
Event NameDateLink
Application filed2025-05-20
Document published2025-09-29

1

OCR 07AP

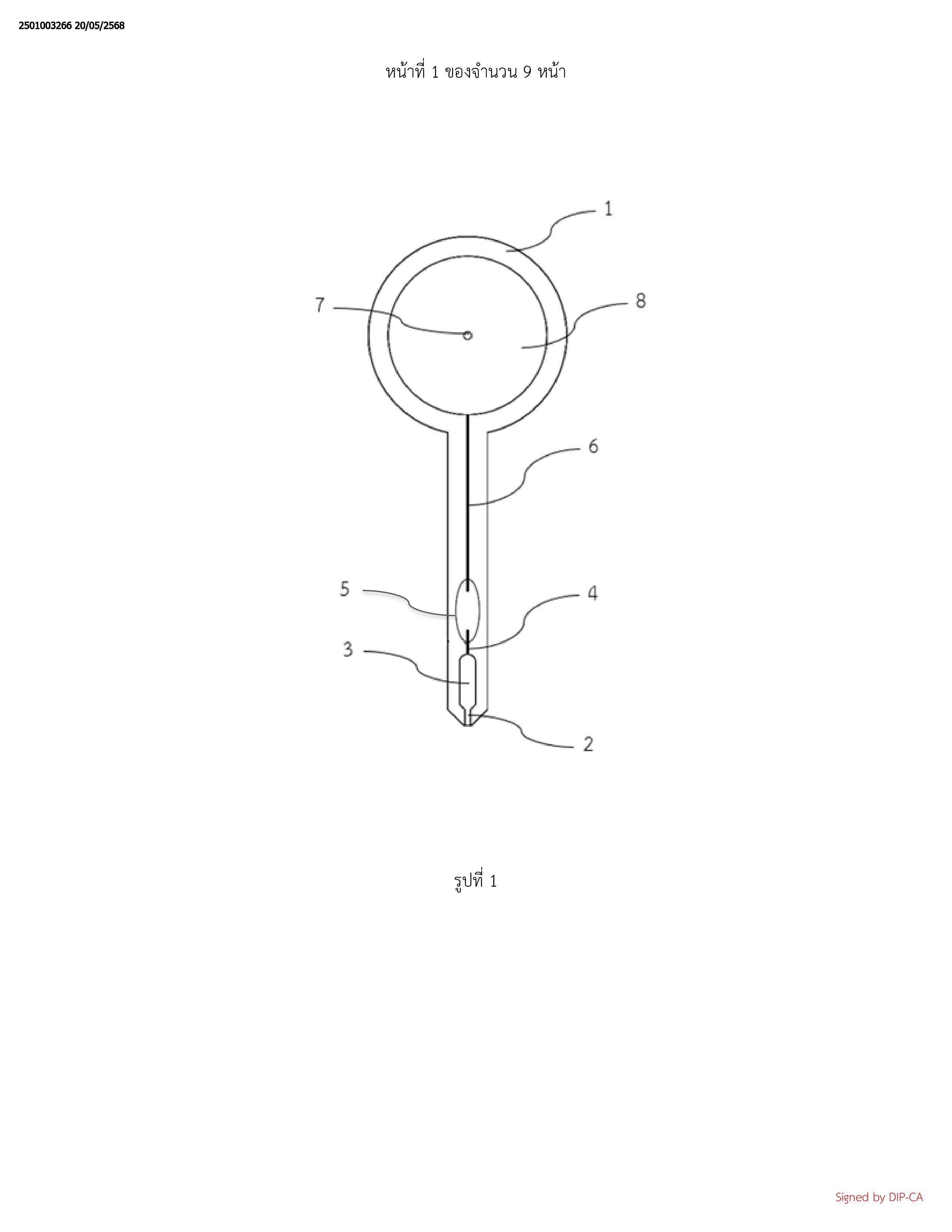

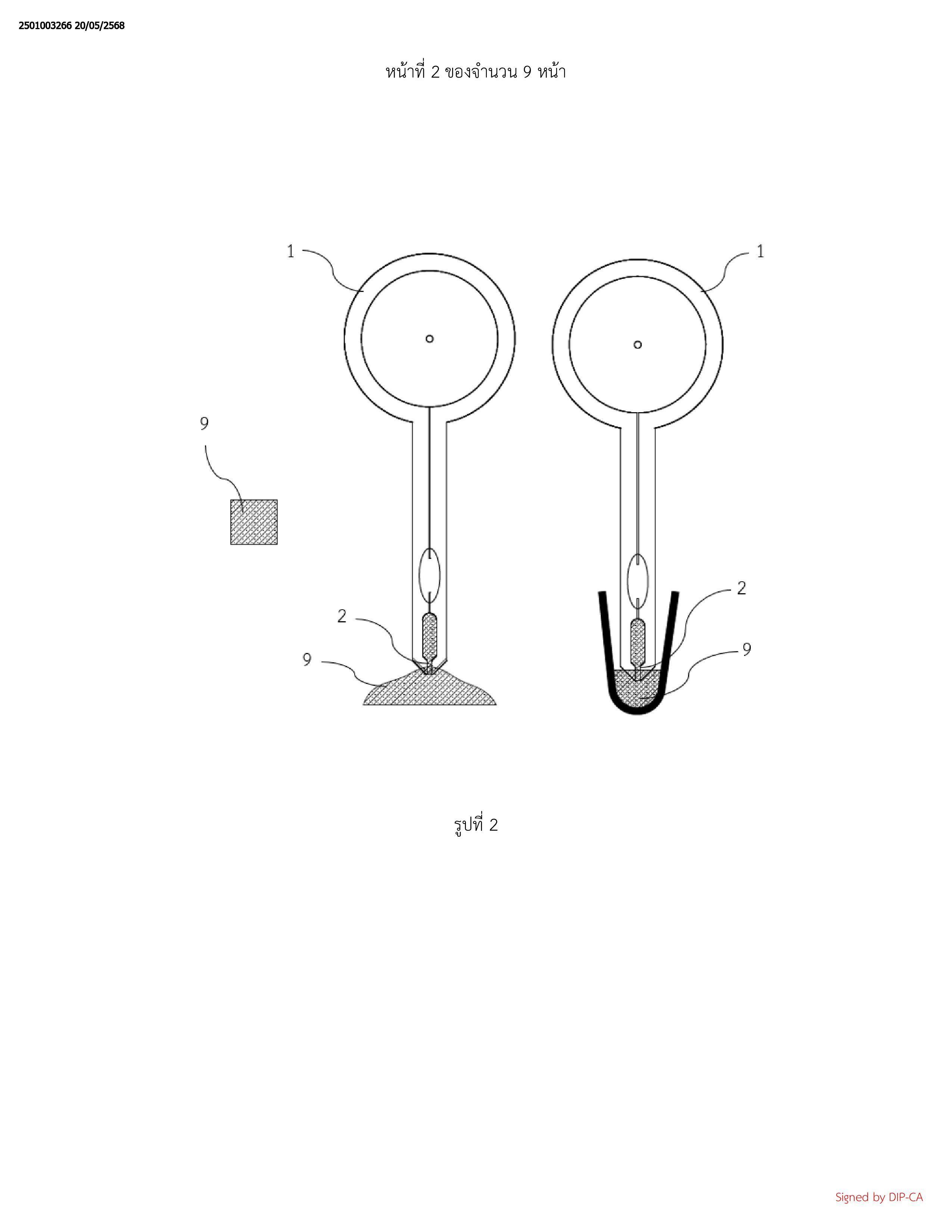

1. อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ที่มีโครงสร้างท่อทางเดินของไหลเชื่อมต่อกันเป็น

โครงสร้างท่อทะลุถึงกัน ซึ่งมีลักษณะเฉพาะคือ ประกอบรวมด้วย

ท่อนำเข้าตัวอย่างของเหลว (2) เป็นท่อตรงที่มีปลายด้านหนึ่งเปิดสำหรับนำเข้าตัวอย่าง

ของเหลวจากภายนอกเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ซึ่งสามารถดูดตัวอย่าง

ของเหลวเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ได้เองโดยอาศัยแรงคาปิลลารี และ

ปลายอีกด้านหนึ่งเชื่อมต่อกับห้องตวงตัวอย่าง (3)

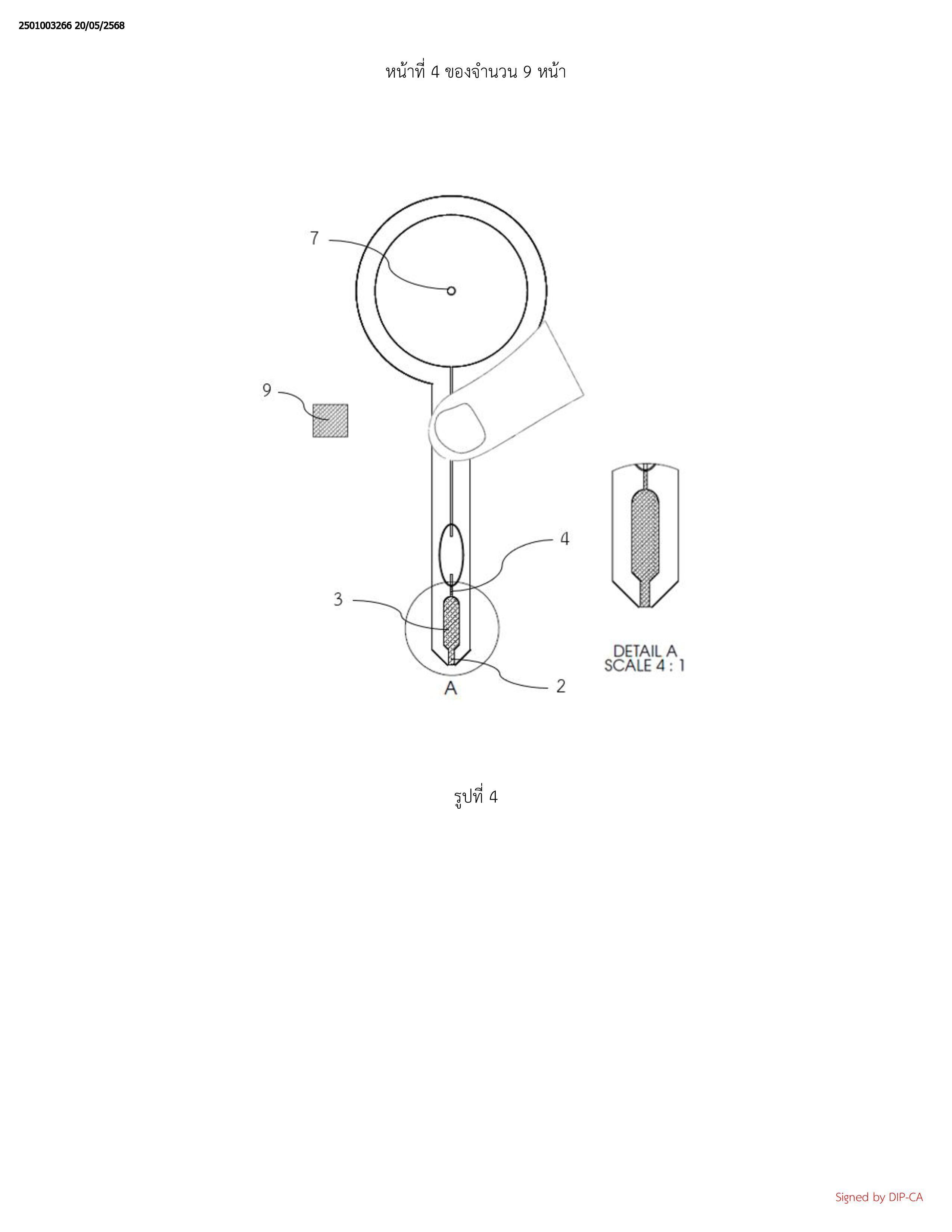

ห้องตวงตัวอย่าง (3) ที่ซึ่งปลายด้านหนึ่งเชื่อมต่อกับท่อนำเข้าตัวอย่างของเหลว (2) และปลาย

อีกด้านหนึ่งเชื่อมต่อกับท่อชะลอการไหลของตัวอย่าง (4) โดยที่ห้องตวงตัวอย่าง (3) เป็นส่วนประกอบ

หลักในการใช้กำหนดปริมาตรความจุตัวอย่างของอุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1)

ท่อชะลอการไหลของตัวอย่าง (4) ทำการหน่วงอัตราเร็วของการดูดตัวอย่างของเหลวเข้าสู่

โครงสร้างท่อภายในอุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ที่เกิดจากแรงคาปิลลารี ที่ซึ่ง

ด้านหนึ่งเชื่อมต่อกับห้องตวงตัวอย่าง (3) และอีกด้านหนึ่งวางตัวอยู่คนละระนาบกับช่องต้านทานการ

ไหลของตัวอย่าง (5) โดยที่มีอัตราส่วนของพื้นที่หน้าตัดของห้องตวงตัวอย่าง (3) บริเวณที่มีพื้นที่มาก

ที่สุดต่อพื้นที่หน้าตัดของท่อชะลอการไหลของตัวอย่าง (4) อยู่ในช่วง 5 ถึง 100

ช่องต้านทานการไหลของตัวอย่าง (5) ที่ด้านหนึ่งเชื่อมต่อกับท่อชะลอการไหลของตัวอย่าง (4)

และอีกด้านหนึ่งเชื่อมต่อกับท่อทางเดินอากาศ (6) โดยที่ช่องต้านทานการไหลของตัวอย่าง (5) มีหน้าที่

ทำการหยุดการไหลของตัวอย่างเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) เมื่ออัตราเร็ว

ของการไหลเข้าของตัวอย่างหยุดลงที่ช่องต้านทานการไหลของตัวอย่าง (5) ของเหลวจะถูกสะสมและ

ขังอยู่ที่บริเวณท่อนำเข้าตัวอย่างของเหลว (4) ห้องตวงตัวอย่าง (3) และท่อชะลอการไหลของตัวอย่าง

(4) ซึ่งเป็นบริเวณที่กำหนดปริมาตรของตัวอย่างสำหรับการดูดจ่าย

ท่อทางเดินอากาศ (6) เป็นท่อทางเดินของอากาศที่ถูกระบายออกจากอุปกรณ์ดูดจ่ายตัวอย่าง

ของเหลวปริมาตรน้อย (1) ขณะการดูดตัวอย่างเข้าและเป็นท่อทางเดินของอากาศที่เกิดจากแรงดัน

อากาศที่ถูกสร้างขึ้นจากแรงบีบที่กระเปาะสร้างแรงดันขณะการจ่ายตัวอย่าง โดยด้านหนึ่งของท่อทาง

เดินอากาศ (6) เชื่อมต่อกับช่องต้านทานการไหลของตัวอย่าง (5) และอีกด้านหนึ่งเชื่อมต่อกับ

กระเปาะสร้างแรงดันอากาศ (8)

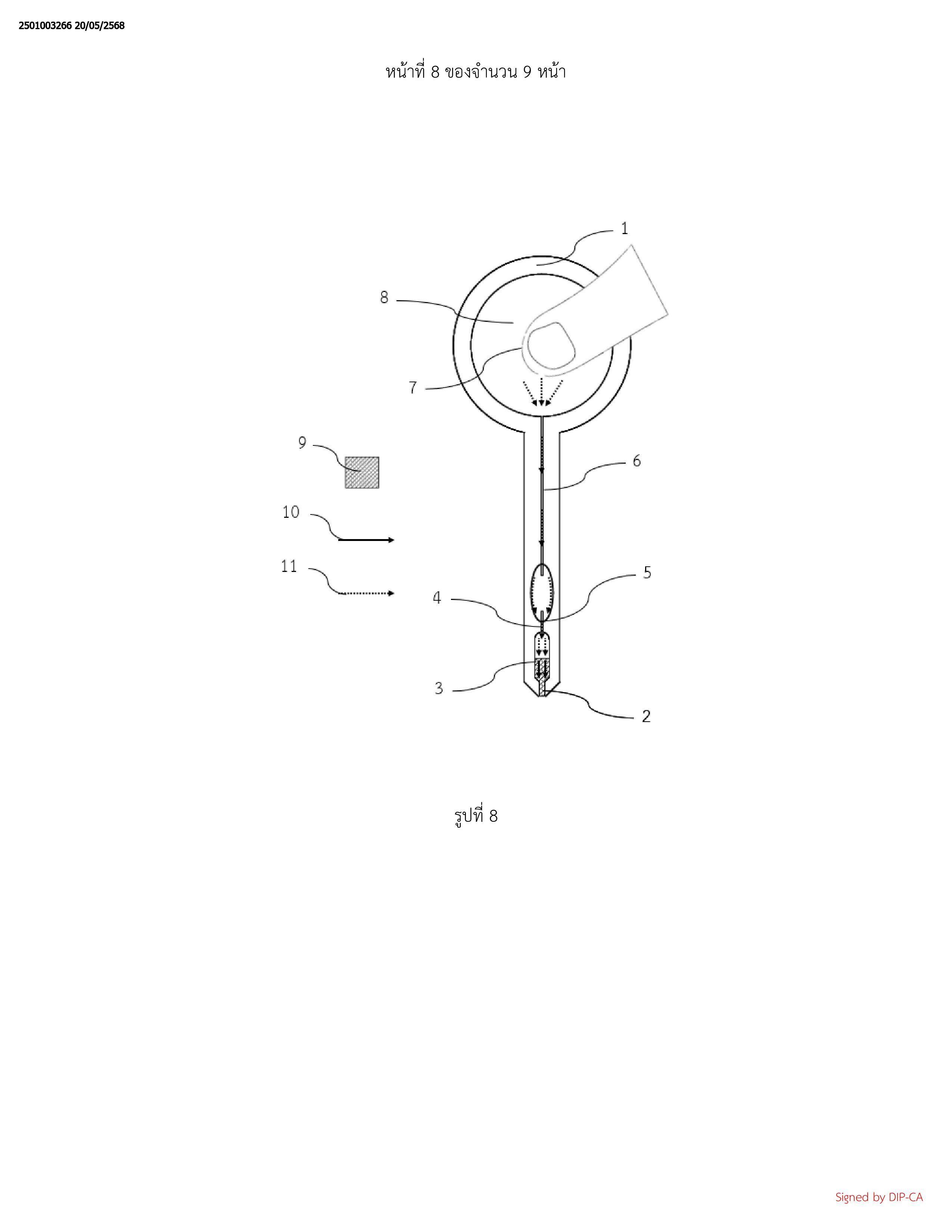

กระเปาะสร้างแรงดันอากาศ (8) เชื่อมต่ออยู่กับปลายด้านหนึ่งของท่อทางเดินอากาศ (6) เพื่อ

ใช้สร้างแรงดันเพื่อขับตัวอย่างของเหลวออกจากอุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1)

โดยการออกแรงบีบที่กระเปาะทำให้โครงสร้างกระเปาะยุบตัวเกิดแรงดันอากาศไหลผ่านท่อทางเดิน

อากาศ (6) ช่องต้านทานการไหลของตัวอย่าง (5) เพื่อผลักตัวอย่างของเหลวในท่อชะลอการไหลของ

ตัวอย่าง (4) ห้องตวงตัวอย่าง (3) และในท่อนำเข้าตัวอย่างของเหลว (2) ออกจากอุปกรณ์ดูดจ่าย

ตัวอย่างของเหลวปริมาตรน้อย (1)

รูระบายอากาศ (7) ถูกจัดวางอยู่ที่ตำแหน่งใดๆ ในบริเวณระหว่างที่จุดสิ้นสุดของห้องตวง

ตัวอย่าง (3) กับกระเปาะสร้างแรงดันอากาศ (8) ทำหน้าที่รักษาแรงดันอากาศภายในอุปกรณ์ดูดจ่าย

ตัวอย่างของเหลวปริมาตรน้อย (1) ขณะนำเข้าตัวอย่างด้วยแรงคาปิลลารี

2.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ที่ซึ่งท่อนำเข้าตัวอย่างของเหลว

(2) ดังกล่าว มีด้านขนานคู่ใดคู่หนึ่งอย่างน้อยหนึ่งคู่ที่มีความยาวน้อยกว่า 1,000 ไมครอน ทำให้ท่อมี

คุณสมบัติเป็นท่อไมโครฟลูอิติคสามารถดูดตัวอย่างขึ้นได้เองโดยอาศัยปรากฏการณ์ของแรงดูดคาปิล

ลารี

3.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 หรือ 2 ที่ซึ่งท่อนำเข้าตัวอย่าง

ของเหลว (2) ดังกล่าว มีด้านขนานคู่ใดคู่หนึ่งอย่างน้อยหนึ่งคู่ที่มีความยาวในช่วง 25-950 ไมครอน

4.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ที่ซึ่งท่อนำเข้าตัวอย่างของเหลว

(2) ดังกล่าว มีลักษณะเป็นท่อกลมที่มีขนาดเส้นผ่านศูนย์กลางน้อยกว่า 1,000 ไมครอน ทำให้ท่อมี

คุณสมบัติเป็นท่อไมโครฟลูอิดิคสามารถดูดตัวอย่างขึ้นได้เองโดยอาศัยปรากฏการณ์ของแรงดูดคาปิล

ลารี

5.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 หรือ 4 ที่ซึ่งท่อนำเข้าตัวอย่าง

ของเหลว (2) ดังกล่าว มีลักษณะเป็นท่อกลมที่มีขนาดเส้นผ่านศูนย์กลางในช่วง 25-950 ไมครอน

6.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 5 ข้อใดข้อหนึ่ง ที่ซึ่งห้องตวง

ตัวอย่าง (3) ดังกล่าว มีลักษณะเป็นห้องขนาดเล็ก สร้างขึ้นจากการใช้เทคนิคการฉลุและการแกะลาย

ด้วยเครื่องมือที่ให้ลายเส้นขนาดเล็กระดับไมโครเมตร ซึ่งมีด้านขนานคู่ใดคู่หนึ่งอย่างน้อยหนึ่งคู่ที่มี

ขนาดเล็กกว่า 1,000 ไมครอน

7.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 6 ข้อใดข้อหนึ่ง ที่ซึ่งห้องตวง

ตัวอย่าง (3) ดังกล่าว มีลักษณะเป็นห้อง ที่มีด้านขนานคู่ใดคู่หนึ่งอย่างน้อยหนึ่งคู่ที่มีความยาวในช่วง

25-950 ไมครอน สร้างขึ้นจากการใช้เทคนิคการฉลุและการแกะลายด้วยเครื่องมือที่ให้ลายเส้นขนาด

เล็กระดับไมโครเมตร ซึ่งมีด้านขนานคู่ใดคู่หนึ่งอย่างน้อยหนึ่งคู่ที่มีความยาวในช่วง 25-950 ไมครอน

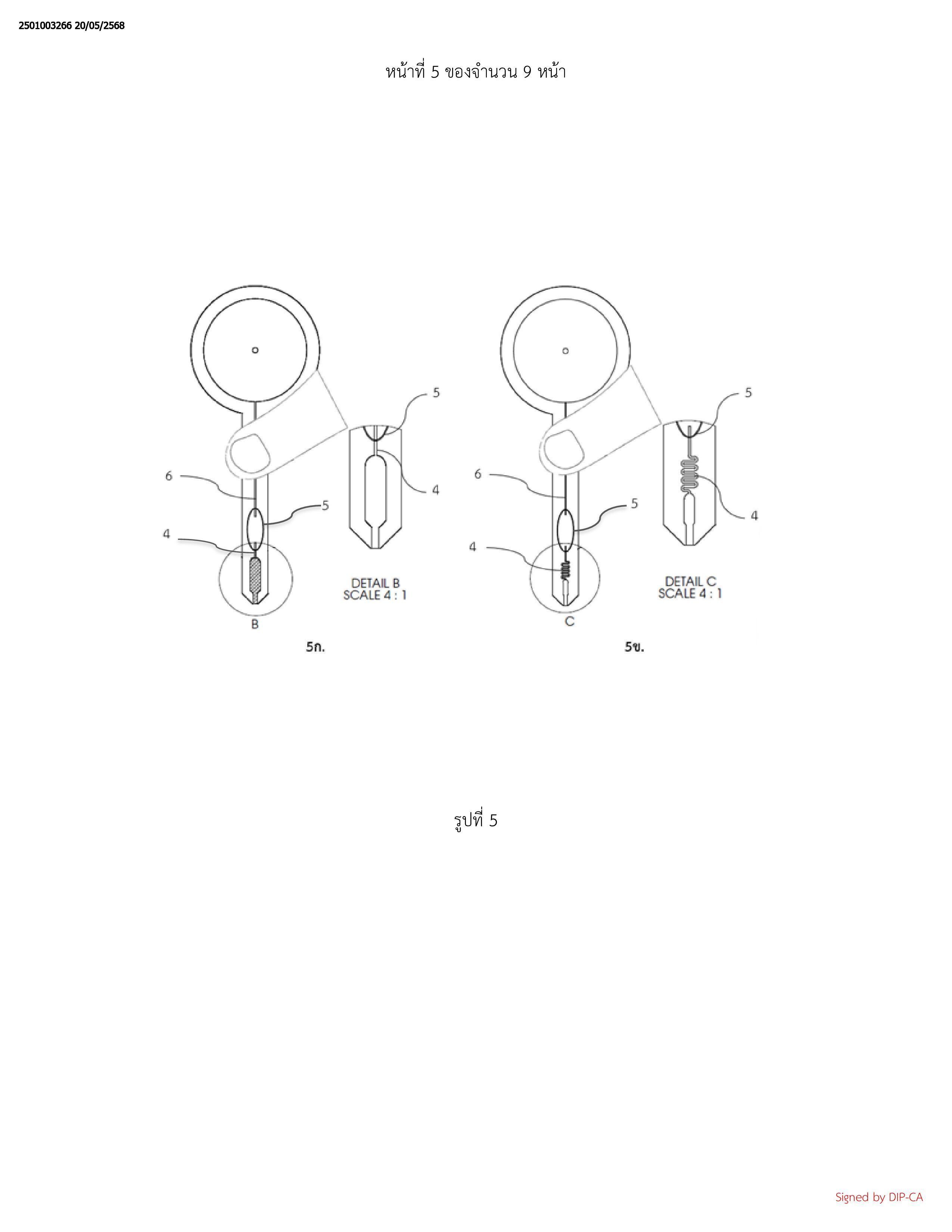

8. อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 7 ข้อใดข้อหนึ่ง ที่ซึ่งท่อชะลอ

การไหลตาม (4) ดังกล่าว มีลักษณะเป็นท่อตรงหรือเป็นท่อที่มีรูปร่างคดงอ เพื่อช่วยหน่วงอัตราเร็วใน

การไหลของตัวอย่างเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ด้วยแรงคาปิลลารี

9.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 8 ข้อใดข้อหนึ่ง ที่ซึ่งท่อชะลอ

การไหลตาม (4) ดังกล่าว มีลักษณะเป็นท่อตรงหรือเป็นท่อที่มีรูปร่างคดงอ ที่มีด้านขนานคู่ใดคู่หนึ่ง

อย่างน้อยหนึ่งคู่ที่มีความยาวในช่วง 25-500 ไมครอน เพื่อช่วยหน่วงอัตราเร็วในการไหลของตัวอย่าง

เข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ด้วยแรงคาปิลลารี

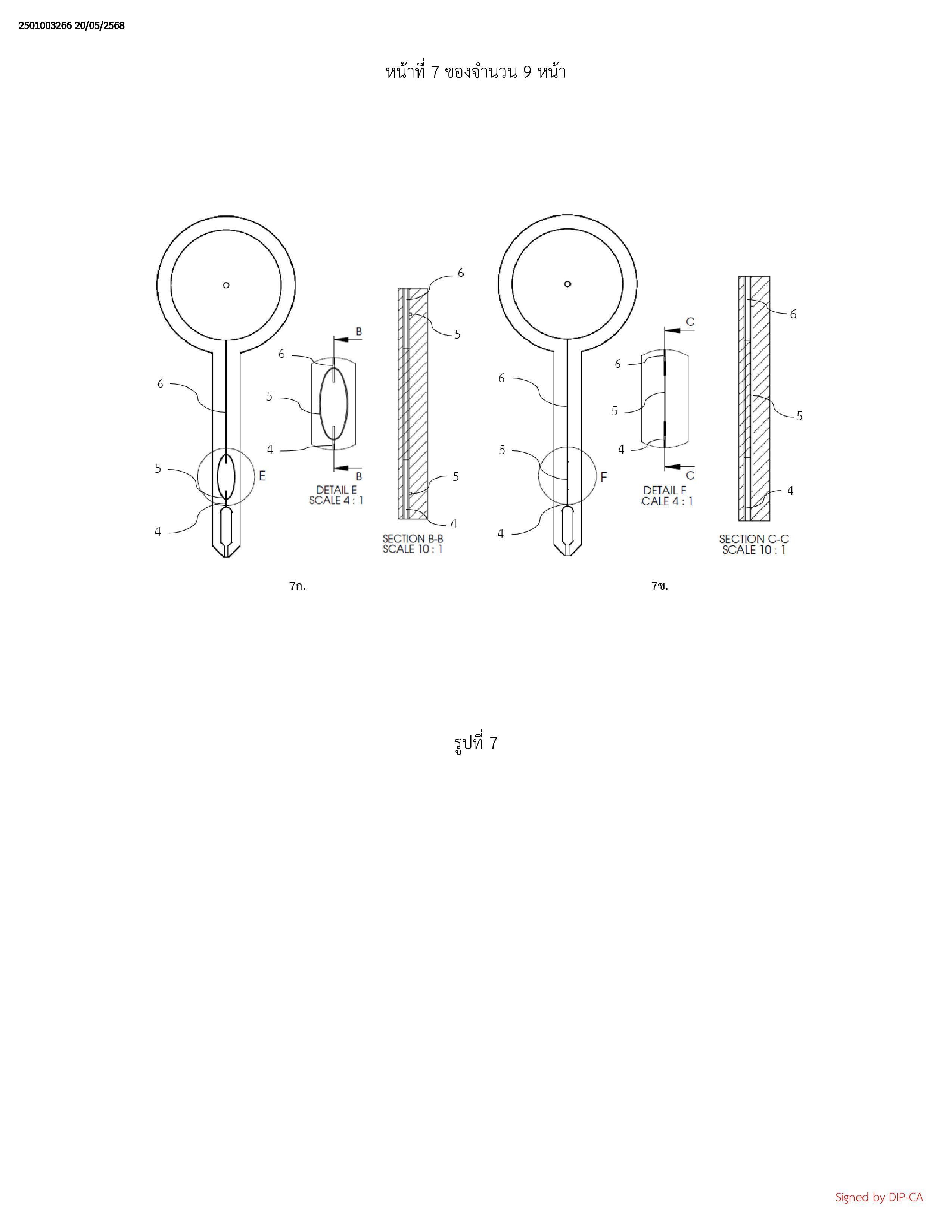

10.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 9 ข้อใดข้อหนึ่ง ที่ซึ่งช่อง

ต้านทานการไหลของตัวอย่าง (5) ดังกล่าว มีลักษณะเป็นร่องที่มีพื้นอยู่คนละระนาบกับท่อชะลอการ

ไหล (4)

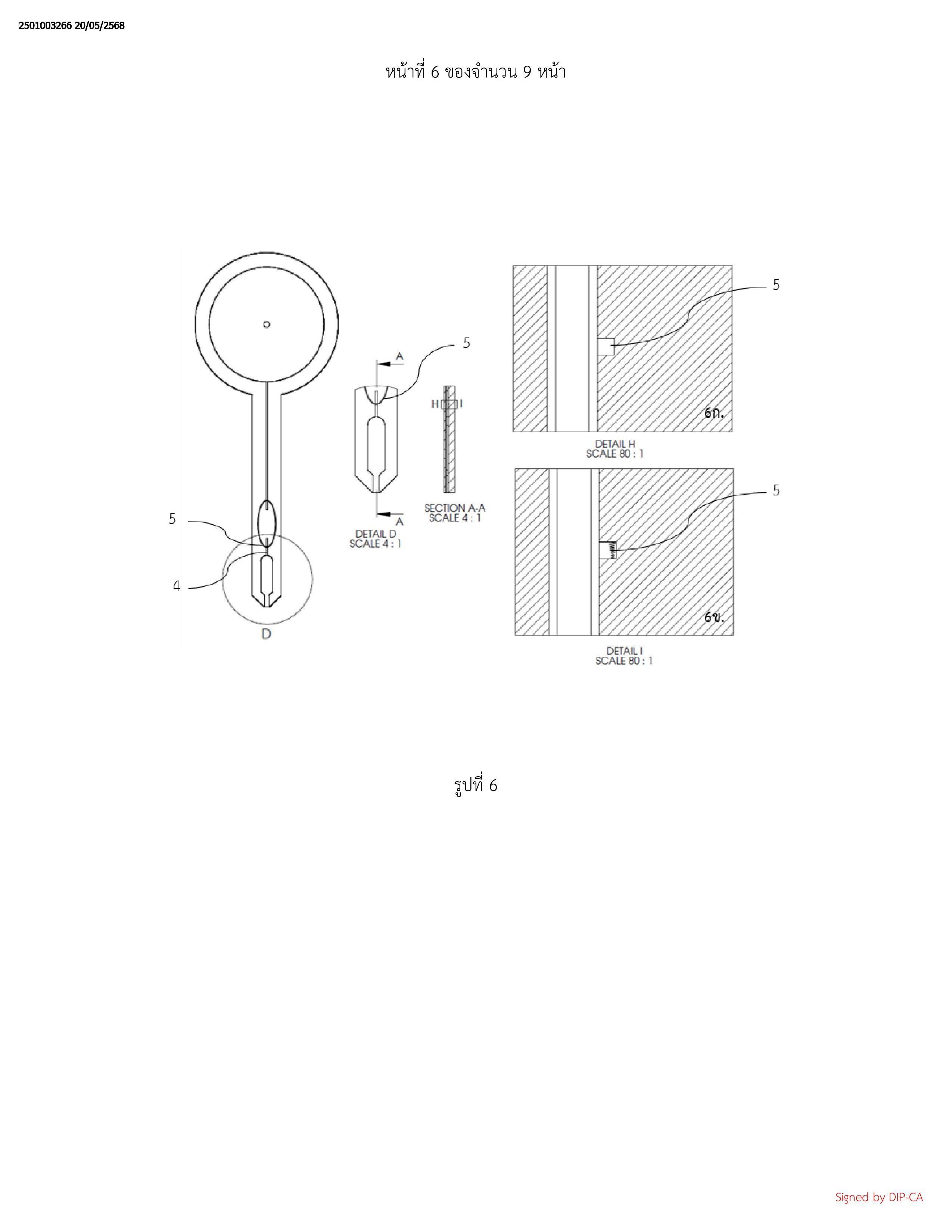

11.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 10 ข้อใดข้อหนึ่ง ที่ซึ่งช่อง

ต้านทานการไหลของตัวอย่าง (5) ดังกล่าว ที่บริเวณพื้นผิวร่องมีลักษณะพื้นผิวเรียบหรือขรุขระ เพื่อ

เพิ่มสัมประสิทธิ์ความเสียดทานในการหยุดการไหลของตัวอย่างเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างปริมาตร

น้อย (1)

12.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 11 ข้อใดข้อหนึ่ง ที่ซึ่งช่อง

ต้านทานการไหลของตัวอย่าง (5) ดังกล่าว วางตัวในลักษณะขวางท่อชะลอการไหล (4) หรือวางตัว

ขนานกับท่อชะลอการไหล (4)

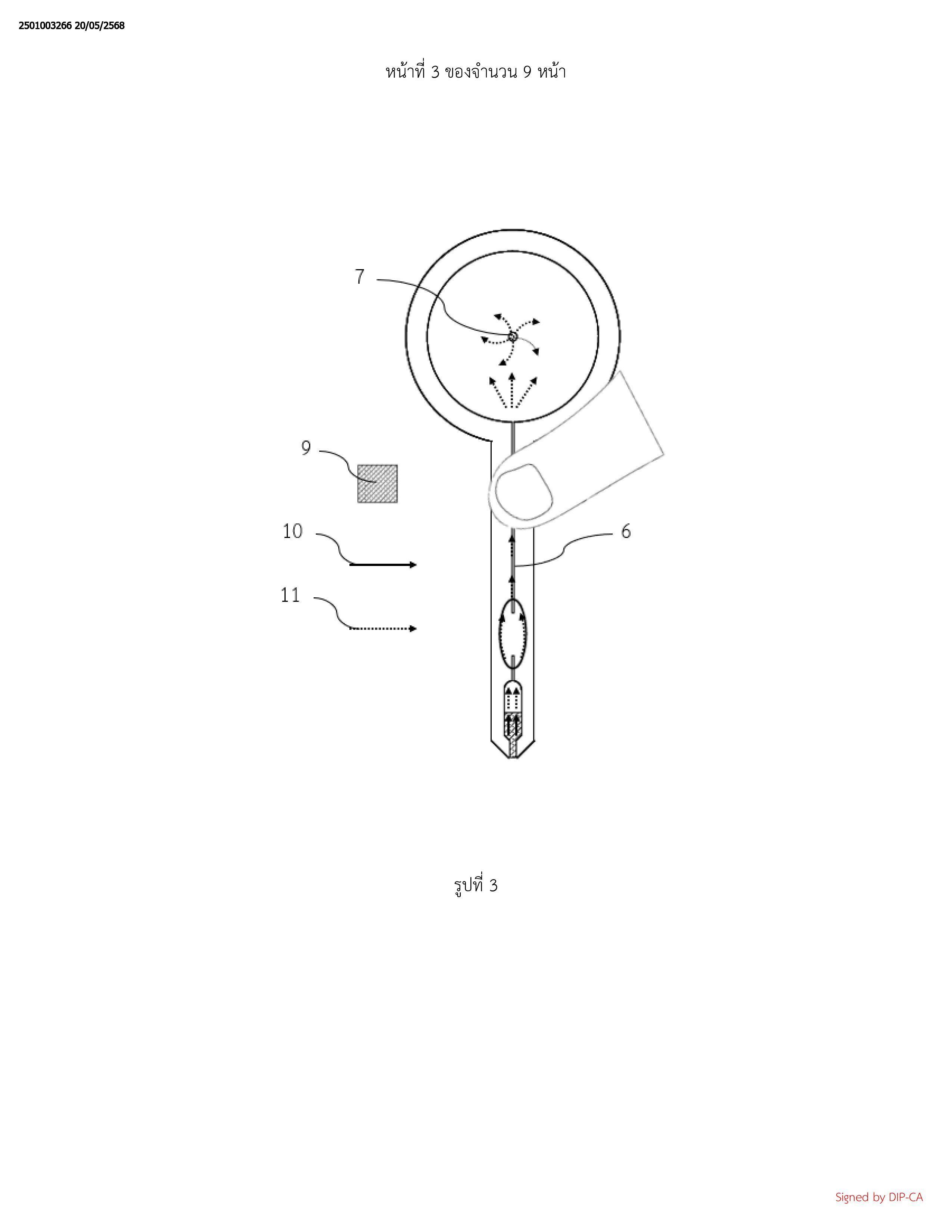

13.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 12 ข้อใดข้อหนึ่ง ที่ซึ่งรูระบาย

อากาศ (7) ดังกล่าว ถูกจัดวางอยู่บนกระเปาะสร้างแรงดันอากาศ (8) เพื่อรักษาแรงดันอากาศภายใน

อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ขณะนำเข้าตัวอย่างด้วยแรงคาปิลลารี โดยอากาศที่

ถูกแทนที่ด้วยตัวอย่างของเหลวที่ไหลเข้าสู่อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) จะถูก

ระบายออกทางรูระบายอากาศ (7) ทำให้ความดันภายในอุปกรณ์คงที่ช่วยรักษาแรงดูดคาปิลลารีที่

ปลายท่อนำเข้าตัวอย่างของเหลว (2) และห้องตวงตัวอย่าง (3) ในอุปกรณ์ดูดจ่ายตัวอย่างของเหลว

ปริมาตรน้อย (1) ได้อย่างต่อเนื่อง โดยรูระบายอากาศ (7) จะถูกเปิดเพื่อรักษาแรงดันอากาศใน

อุปกรณ์ขณะการดูดตัวอย่างเข้า และจะถูกปิดเพื่อช่วยเพิ่มแรงดันอากาศภายในอุปกรณ์ดูดจ่าย

ตัวอย่างของเหลวปริมาตรน้อย (1) จากแรงกระทำที่กระเปาะสร้างแรงดันอากาศ (8) ขณะการจ่าย

ตัวอย่างของเหลวจากอุปกรณ์

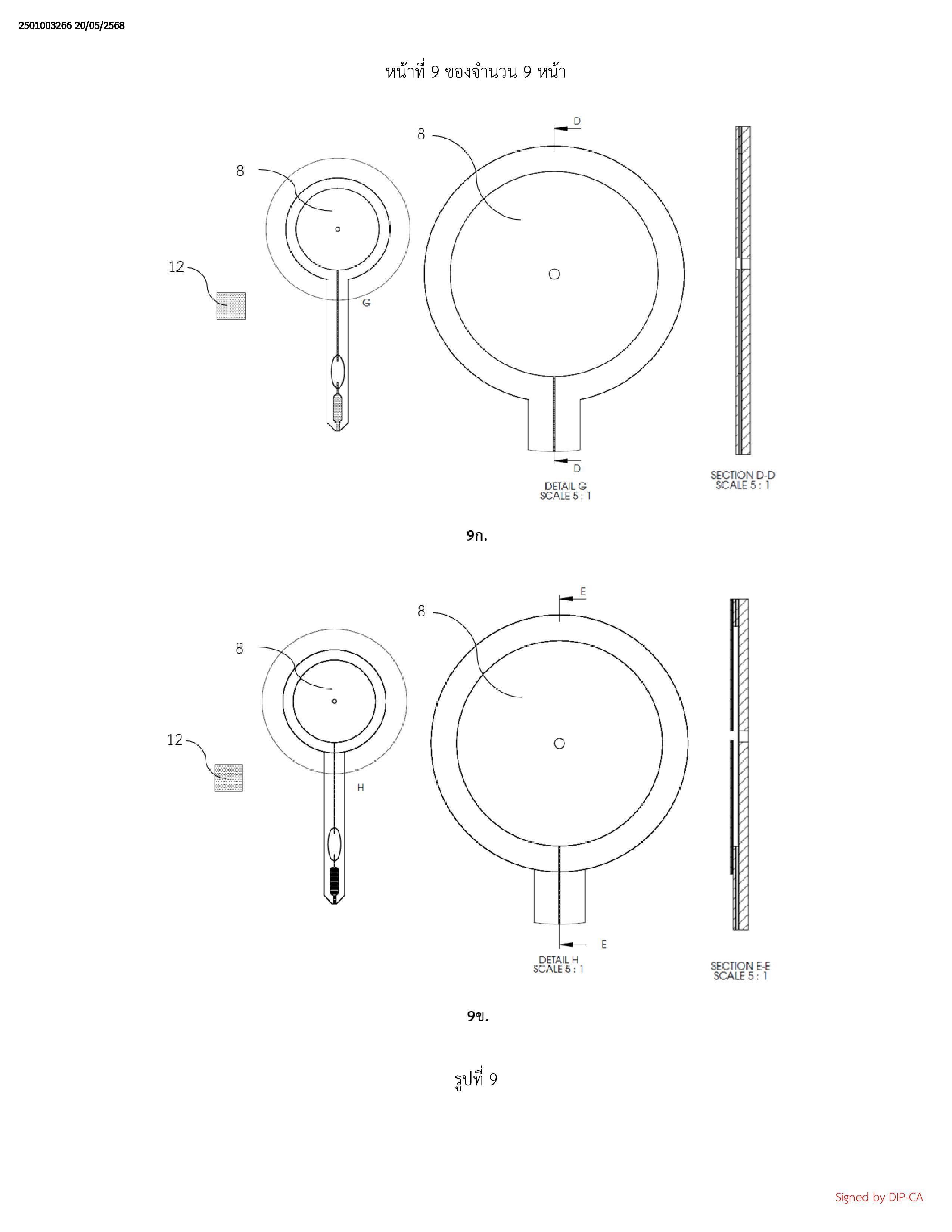

14.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 13 ข้อใดข้อหนึ่ง ที่ซึ่ง

กระเปาะสร้างแรงดันอากาศ (8) ดังกล่าว มีขนาดความจุมากกว่าขนาดความจุของโครงสร้างท่อส่วน

อื่นๆ ทั้งหมดรวมกัน โดยคำนวณจากปริมาตรความจุอากาศของโครงสร้างท่อในอุปกรณ์ดูดจ่าย

ตัวอย่างปริมาตรน้อย (1)

15.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 14 ข้อใดข้อหนึ่ง ที่ซึ่ง

กระเปาะสร้างแรงดันอากาศ (8) ดังกล่าว มีขนาดความจุมากกว่าขนาดความจุของโครงสร้างท่อส่วนที่

เหลือทั้งหมดรวมกัน อย่างน้อย 10 เท่า ซึ่งโครงสร้างท่อส่วนที่เหลือดังกล่าว หมายถึงปริมาตรความจุ

ของโครงสร้างท่อทุกส่วนยกเว้นเฉพาะส่วนของกระเปาะสร้างแรงดันอากาศ (8)

16.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 15 ข้อใดข้อหนึ่ง ที่ซึ่ง

กระเปาะสร้างแรงดันอากาศ (8) ดังกล่าว ผลิตจากวัสดุที่มีความยืดหยุดสูงสามารถเปลี่ยนรูปได้ เมื่อ

ถูกแรงบีบอัดโครงสร้างกระเปาะสามารถยุบตัวสร้างแรงดันอากาศผลักตัวอย่างของเหลวออกจาก

อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ได้

17.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 16 ข้อใดข้อหนึ่ง ผลิตจาก

วัสดุโพลิเมอร์ทั้งชิ้น

18.อุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย (1) ตามข้อถือสิทธิ 1 ถึง 17 ข้อใดข้อหนึ่ง ผลิตโดยใช้

เทคนิคการเจาะทะลุ การฉลุ หรือการแกะลวดลายโครงสร้างท่อบนแผ่นโพลิเมอร์ และใช้เทคนิคการ

ขึ้นรูปวัสดุแบบแยกชั้น ใช้แผ่นโพลิเมอร์ปิดคุมแผ่นที่มีลวดลายโครงสร้างท่อทั้งสองด้านเพื่อสร้าง

อุปกรณ์ที่มีโครงสร้างท่อทางเดินของไหลภายใน ที่มีพื้นผิวภายในท่อทางเดินของไหลอย่างน้อยหนึ่ง

ด้านเป็นพื้นผิวที่มีคุณสมบัติชอบน้ำ เมื่อสัมผัสกับตัวอย่างของเหลวพื้นผิวภายในท่อจึงสามารถสร้าง

แรงดูดตัวอย่างของเหลวเข้าสู่ท่อทางเดินของไหลภายในอุปกรณ์ดูดจ่ายตัวอย่างของเหลวปริมาตรน้อย

(1) ได้
