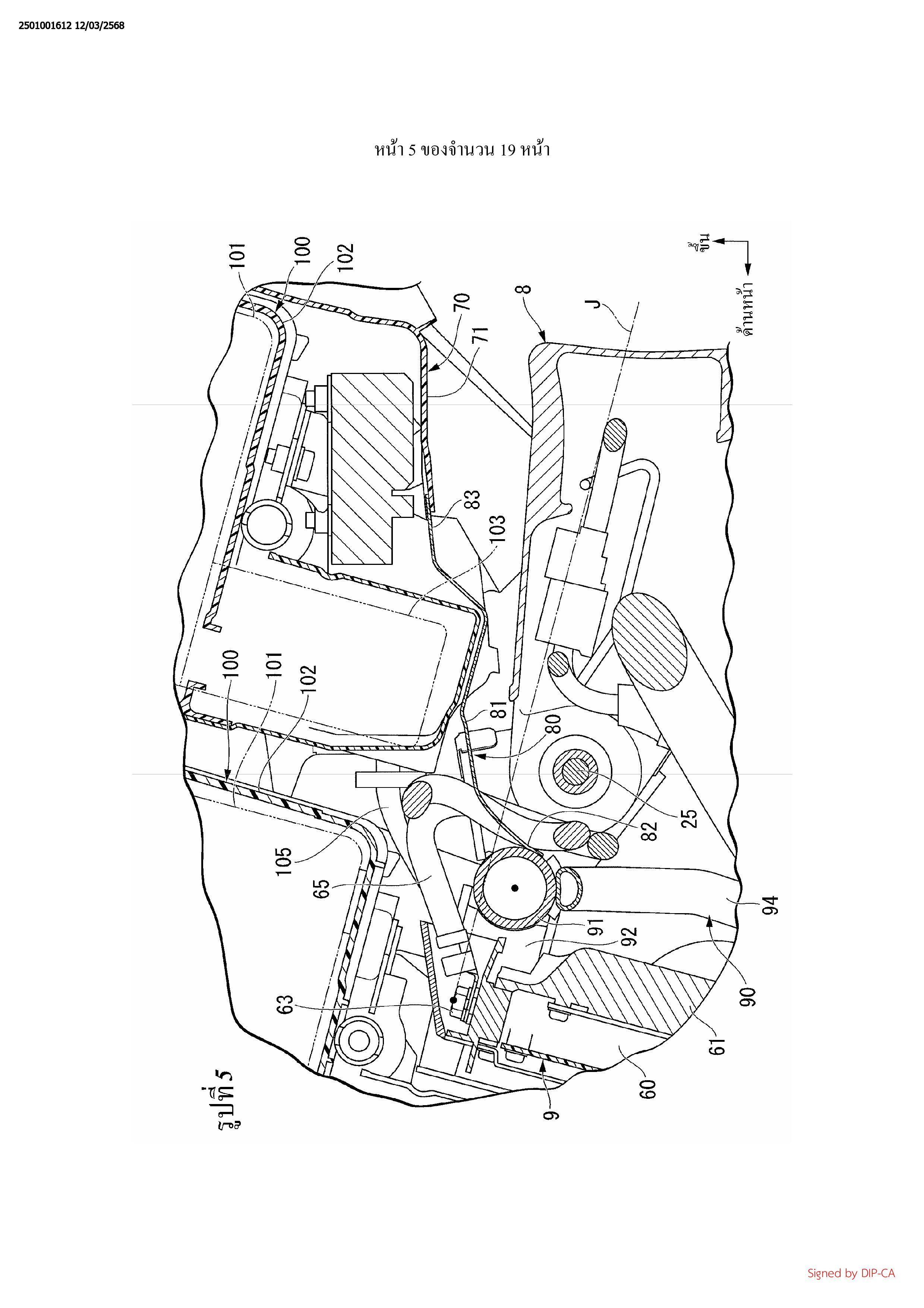

1. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานซึ่งประกอบรวมด้วย:

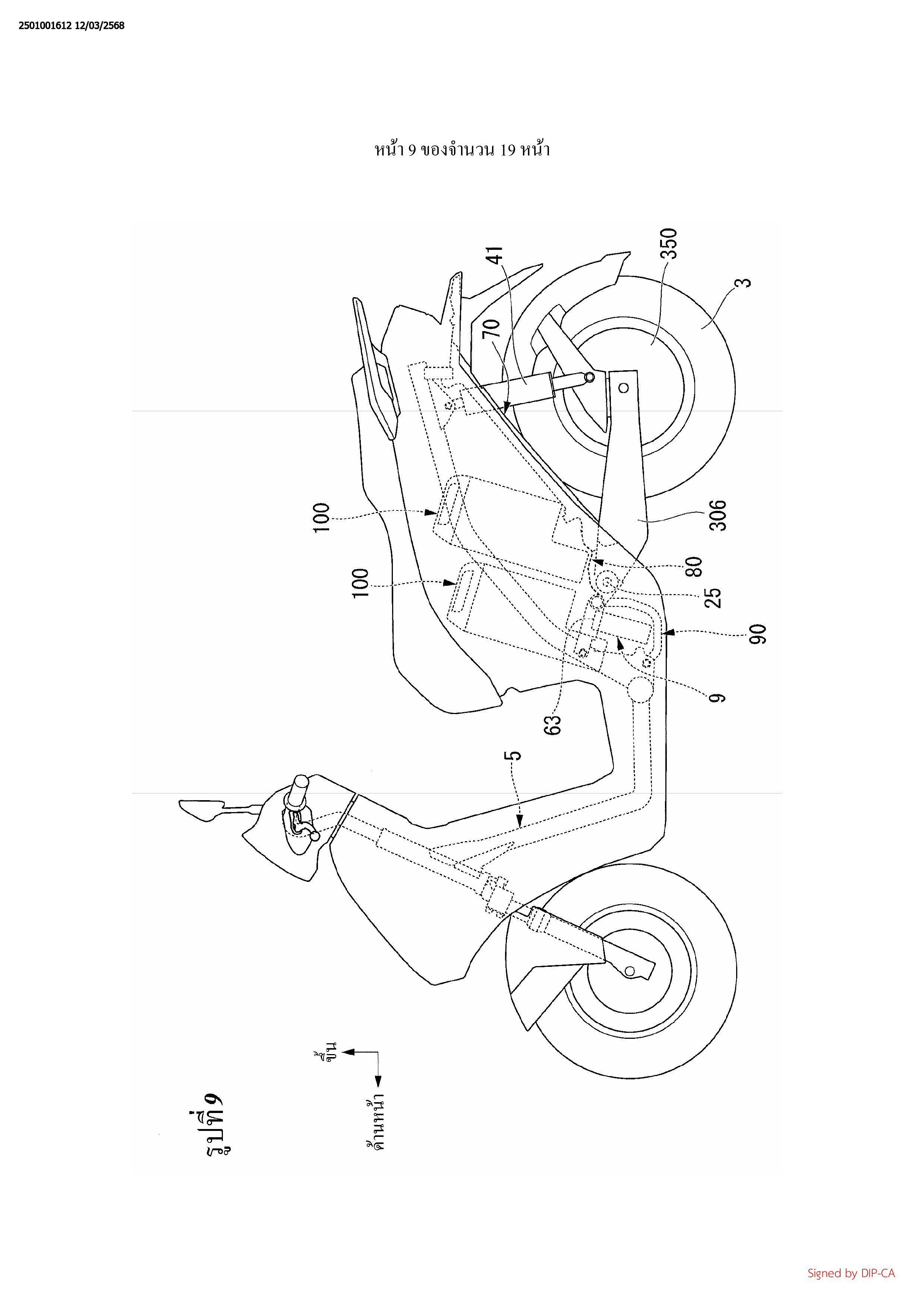

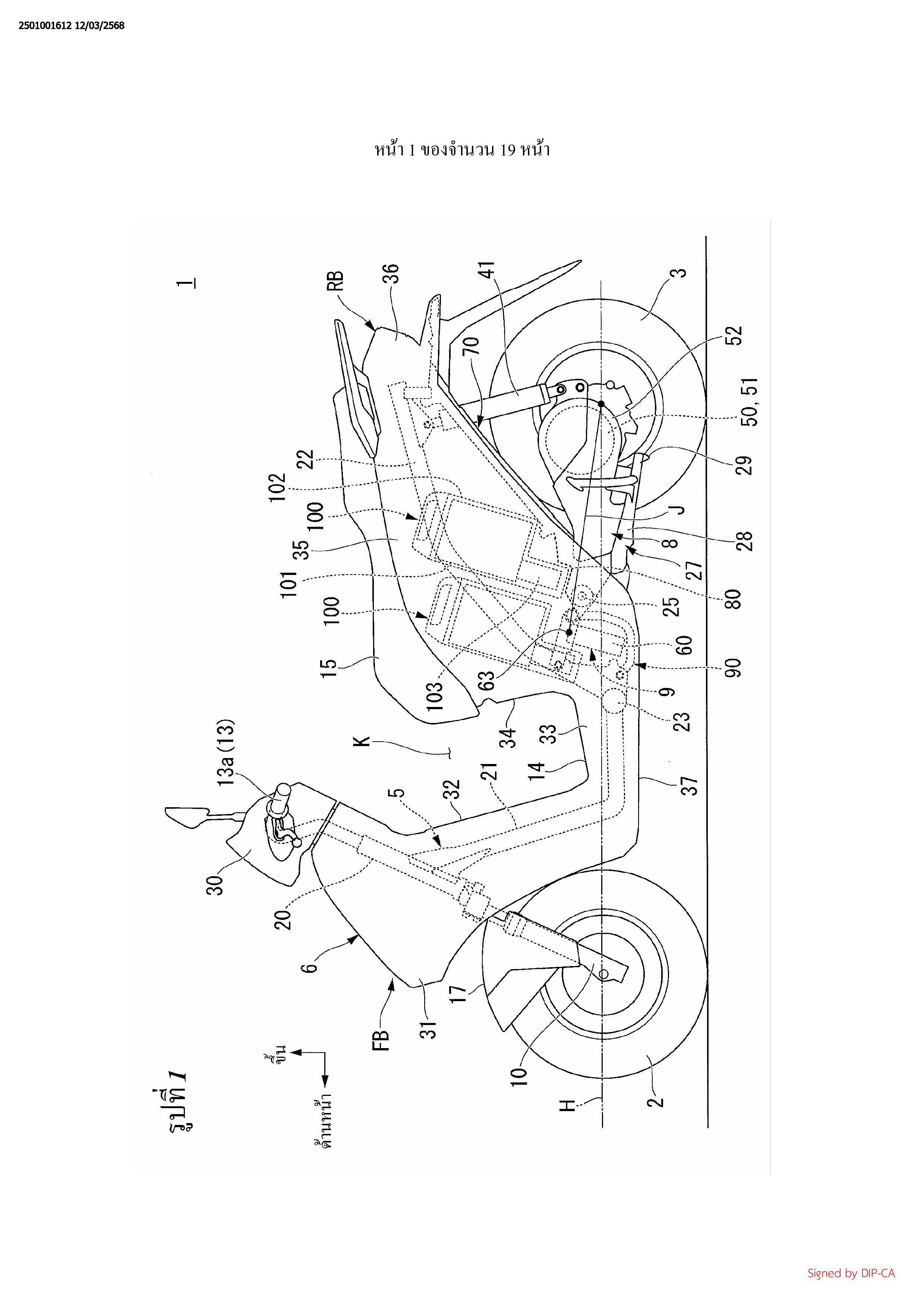

เพลารองรับการหมุนแกว่ง (25) ที่รองรับล้อหลัง (3) ของยานพาหนะชนิดขับขี่บนอาน (1)
และมอเตอร์ไฟฟ้า (50) ที่ขับล้อหลัง (3) ในลักษณะที่ล้อหลัง (3) และมอเตอร์ไฟฟ้า (50) หมุนแกว่ง
ได้เมื่อเทียบกับโครงลำตัวของยานพาหนะ (5);

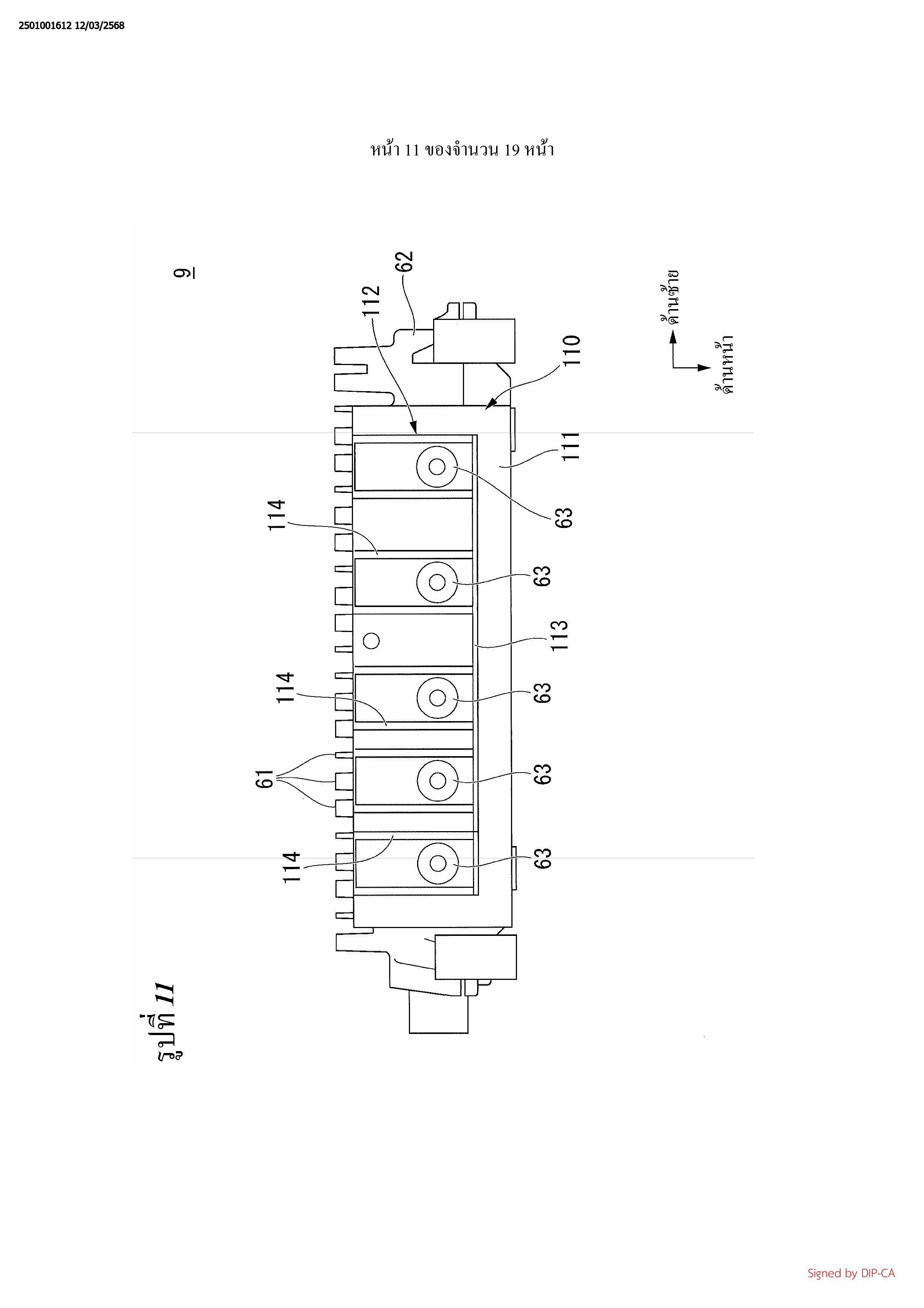

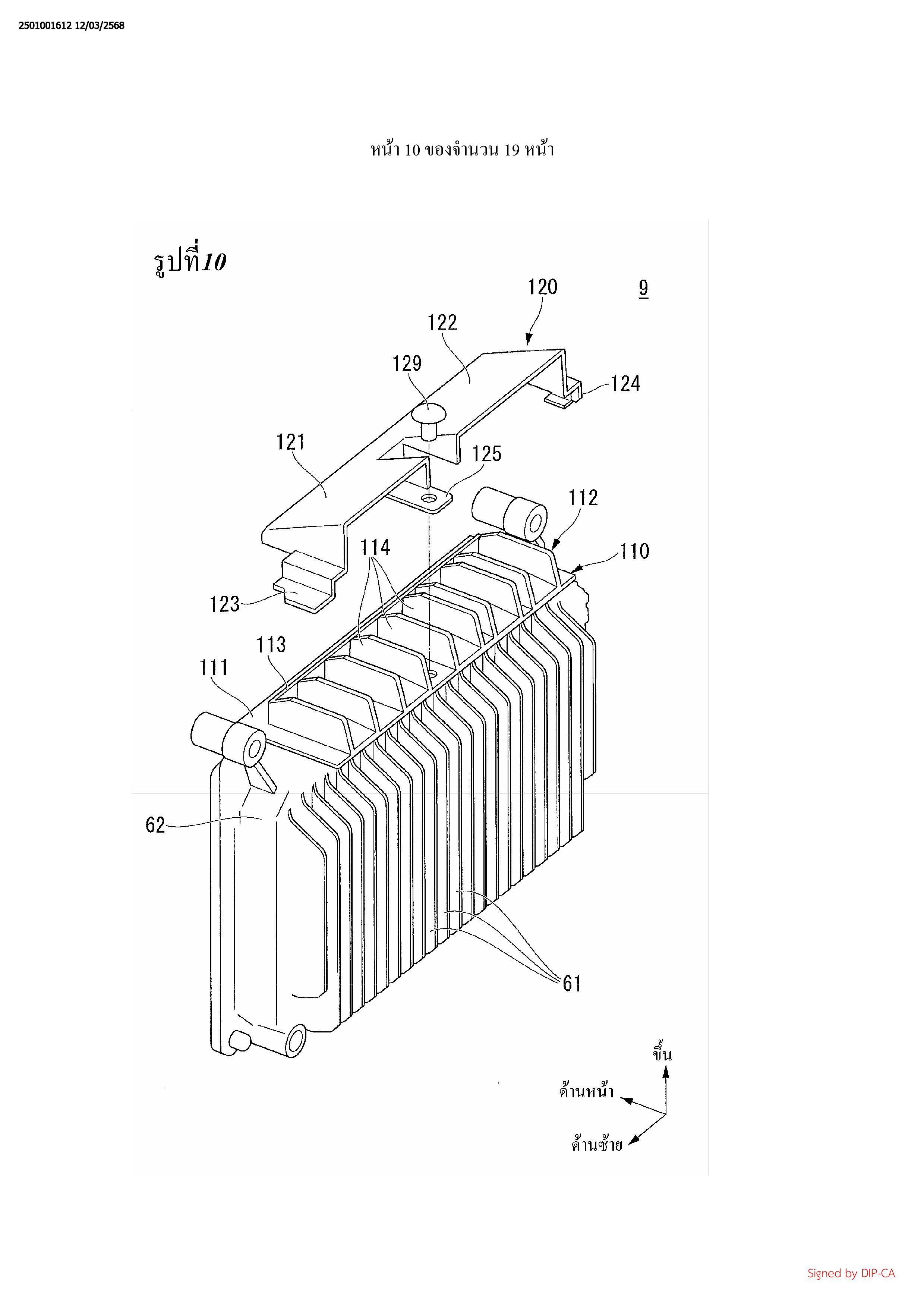

อุปกรณ์ควบคุม (9) ที่จัดวางไว้ทางด้านหน้าของเพลารองรับการหมุนแกว่ง (25),
มีส่วนขั้วต่อสายไฟ (63) ทางด้านบนในทิศทางขึ้น-ลงของยานพาหนะ, และควบคุมอเตอร์ไฟฟ้า
(50);
ชิ้นส่วนบังโคลนท้าย (70, 270) ที่ครอบปิดล้อหลัง (3) และตรึงไว้กับโครงลำตัวของ
ยานพาหนะ (5); และ

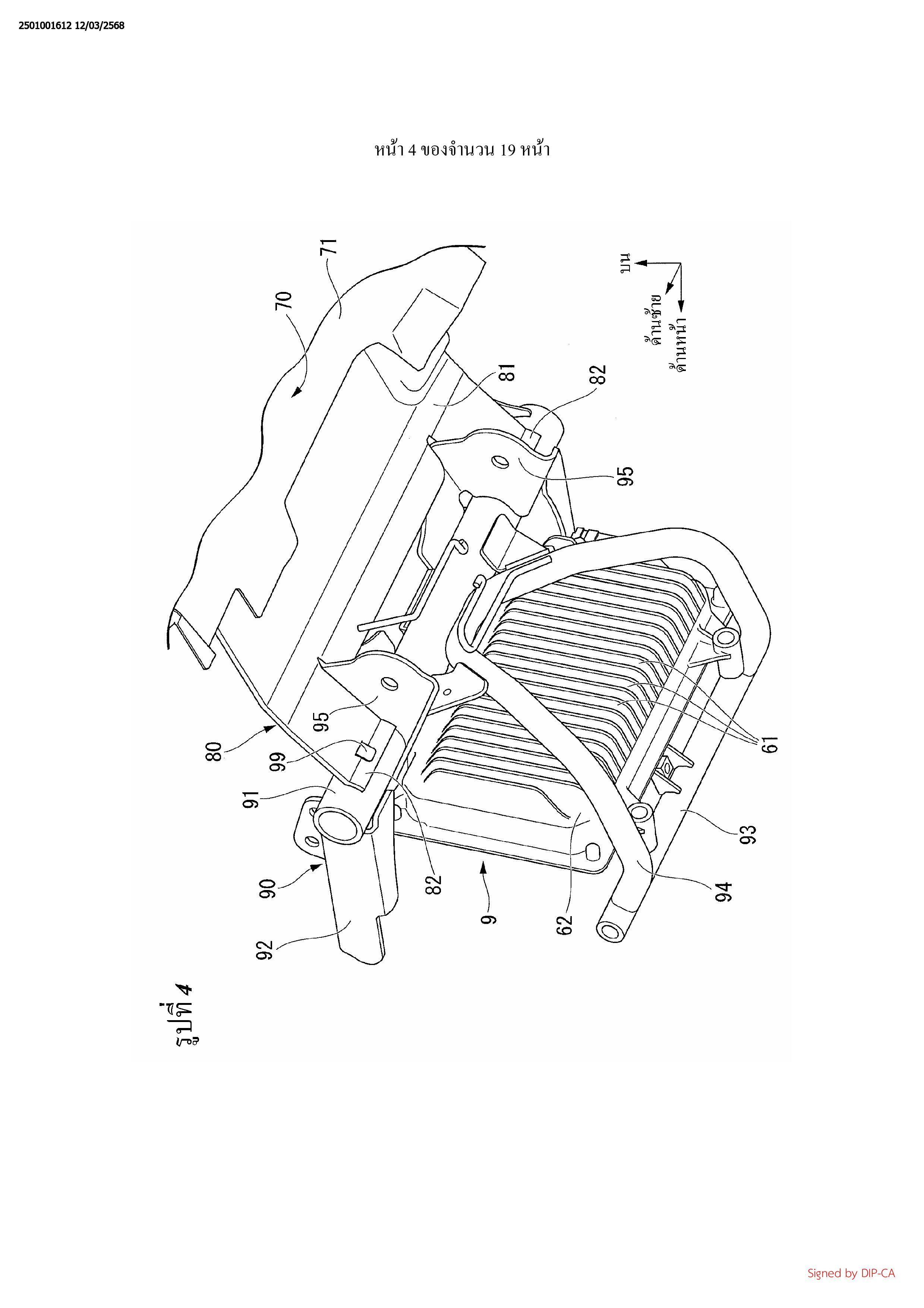

ชิ้นส่วนกันสาด (80,280) ที่จัดวางไว้ระหว่างชิ้นส่วนบังโคลนท้าย (70, 270) และอุปกรณ์
ควบคุม (9) และทอดตัวไปทางด้านหลังจากด้านล่างของส่วนขั้วต่อสายไฟ (63)
ที่ซึ่งปลายด้านล่างของชิ้นส่วนกันสาด (80, 280) ได้จัดวางไว้ทางด้านล่างในทิศทางขึ้น-ลง
ของยานพาหนะต่ำกว่าส่วนขั้วต่อสายไฟ (63)
2. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 1
ที่ซึ่งชิ้นส่วนกันสาด (80, 280) กั้นแนวเสมือน (J) ที่เชื่อมต่อเพลาของล้อหลัง (3) และ
จุดกึ่งกลางของส่วนขั้วต่อสายไฟ (63) ในมุมองด้านข้างของยานพาหนะ
3. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 1 หรือ
ข้อ 2 ซึ่งยังประกอบรวมด้วย:
ชิ้นประกอบตัวแขวน (90, 290) ซึ่งยึดจับอุปกรณ์ควบคุม (9)
ที่ซึ่งชิ้นส่วนกันสาล(80, 280) รองรับไว้โดยขึ้นประกอบตัวแขวน (90)
4. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 1 หรือ
ข้อ 2 ซึ่งยังประกอบรวมด้วย:
แบตเตอรี่ (100) ที่มีขั้วต่อสายไฟแบตเตอรี่ (103) ทางด้านล่างในทิศทางขึ้น-ลงของ
ยานพาหนะ
ที่ซึ่งชิ้นส่วนกันสาด (80, 280) จัดวางไว้ทางด้านล่างในทิศทางขึ้น-ลงของยานพาหนะต่ำกว่า
ขั้วต่อสายไฟแบตเตอรี่ (103)
5. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 3

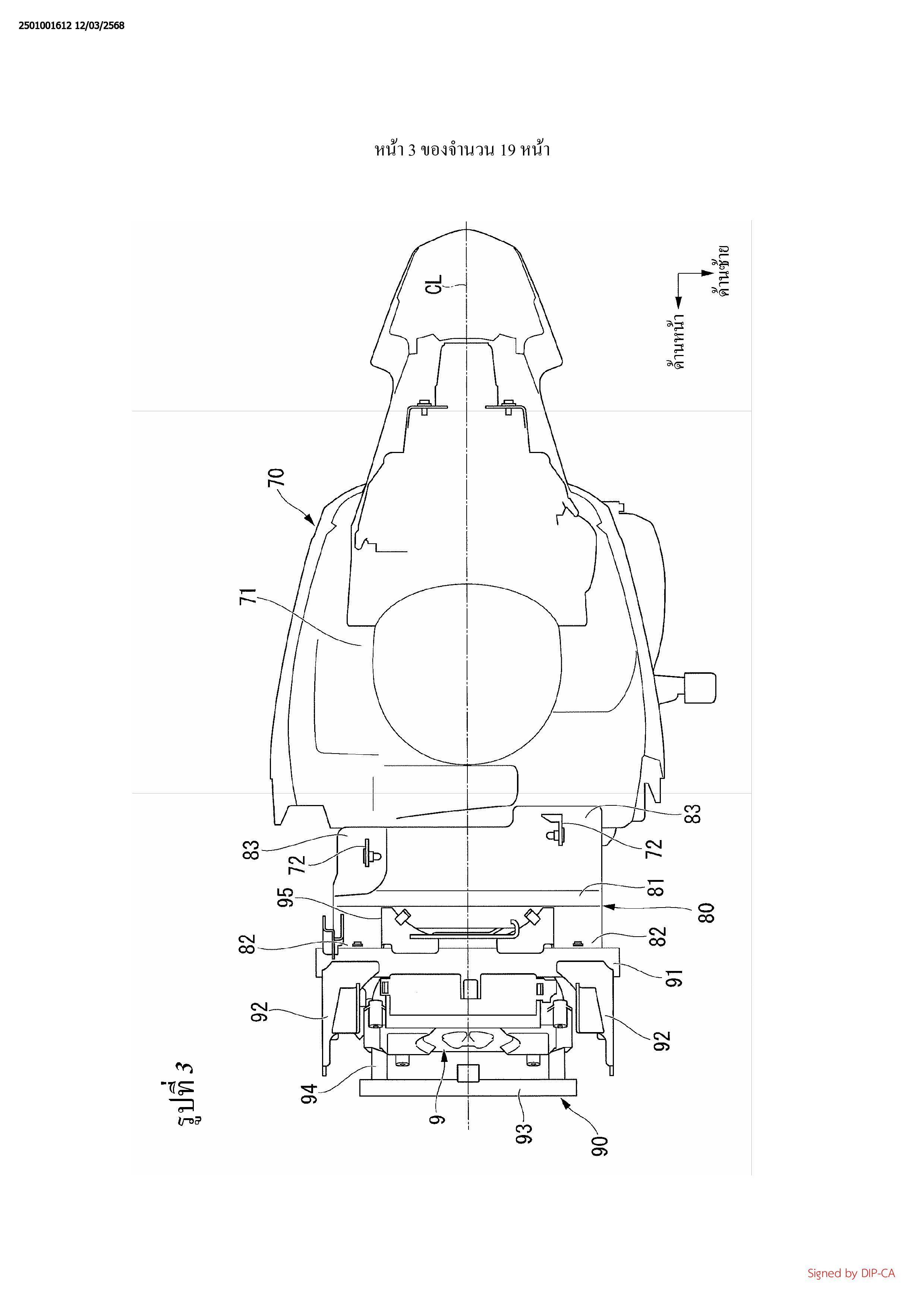

ที่ซึ่งชิ้นส่วนบังโคลนท้าย (70) ประกอบรวมด้วยส่วนรองรับชิ้นส่วนบัง โคลน (72) ที่รองรับ
ไว้โดยโครงลำตัวของยานพาหนะ (5),
ส่วนด้านหน้าของชิ้นส่วนกันสาด (80) รองรับไว้โดยชิ้นประกอบตัวแขวน (90), และ
ส่วนด้านหลังของชิ้นส่วนกันสาด (80) ครอบปิดปลายด้านหน้าของชิ้นส่วนบังโคลนท้าย
(70) จากข้างบนและได้รองรับไว้ไดยส่วนรองรับชิ้นส่วนบังโคลน (73)
6. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 3

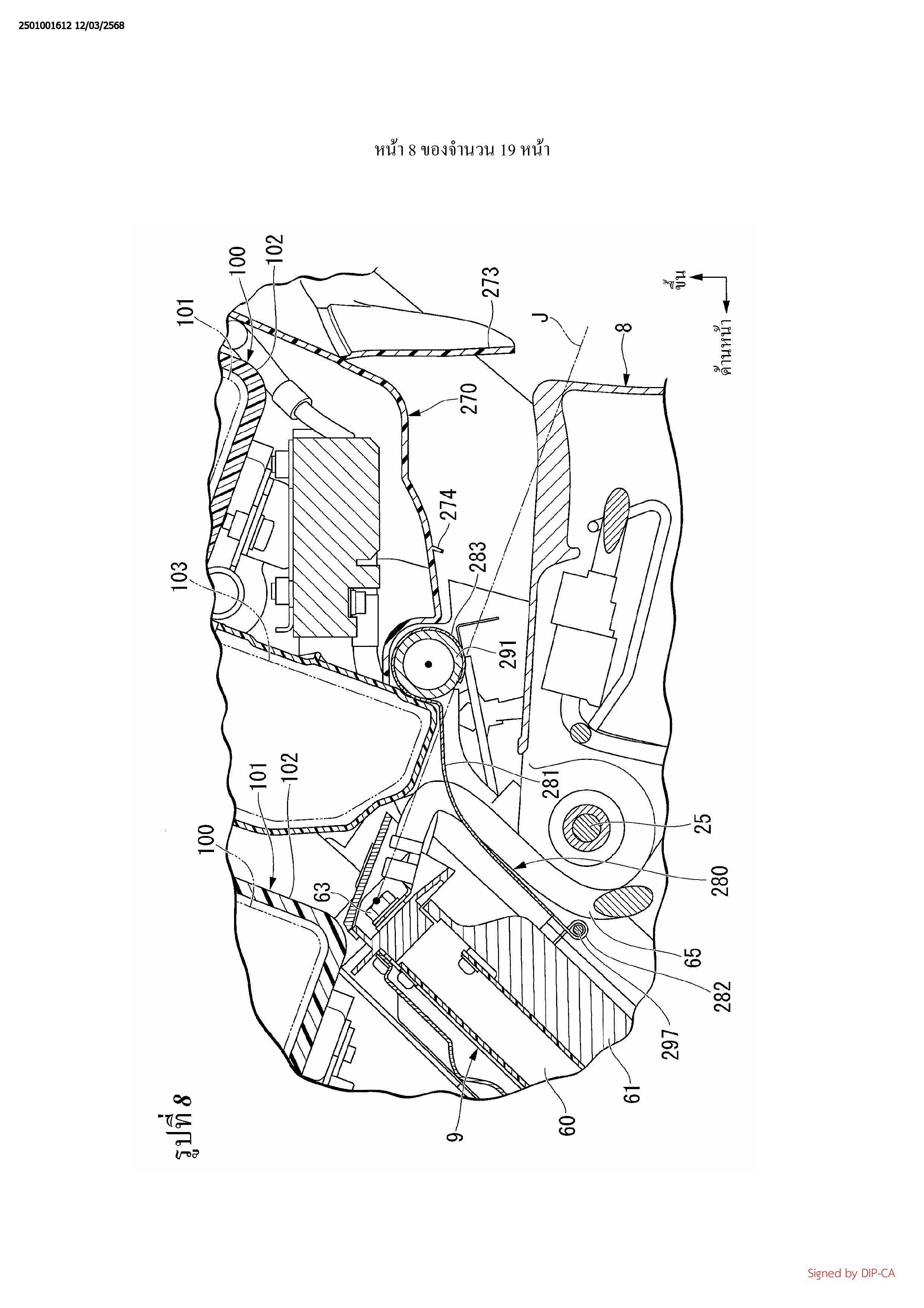

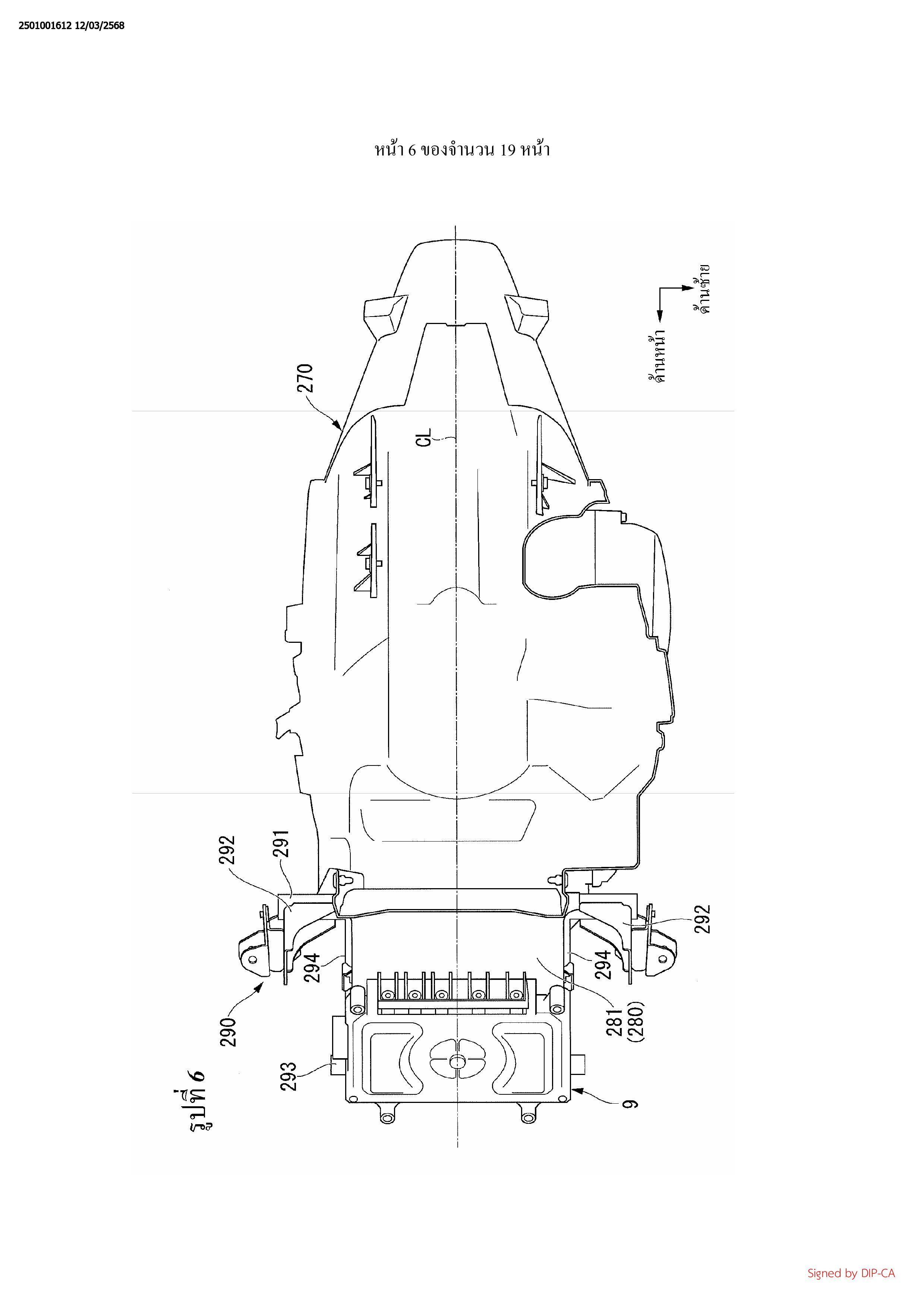

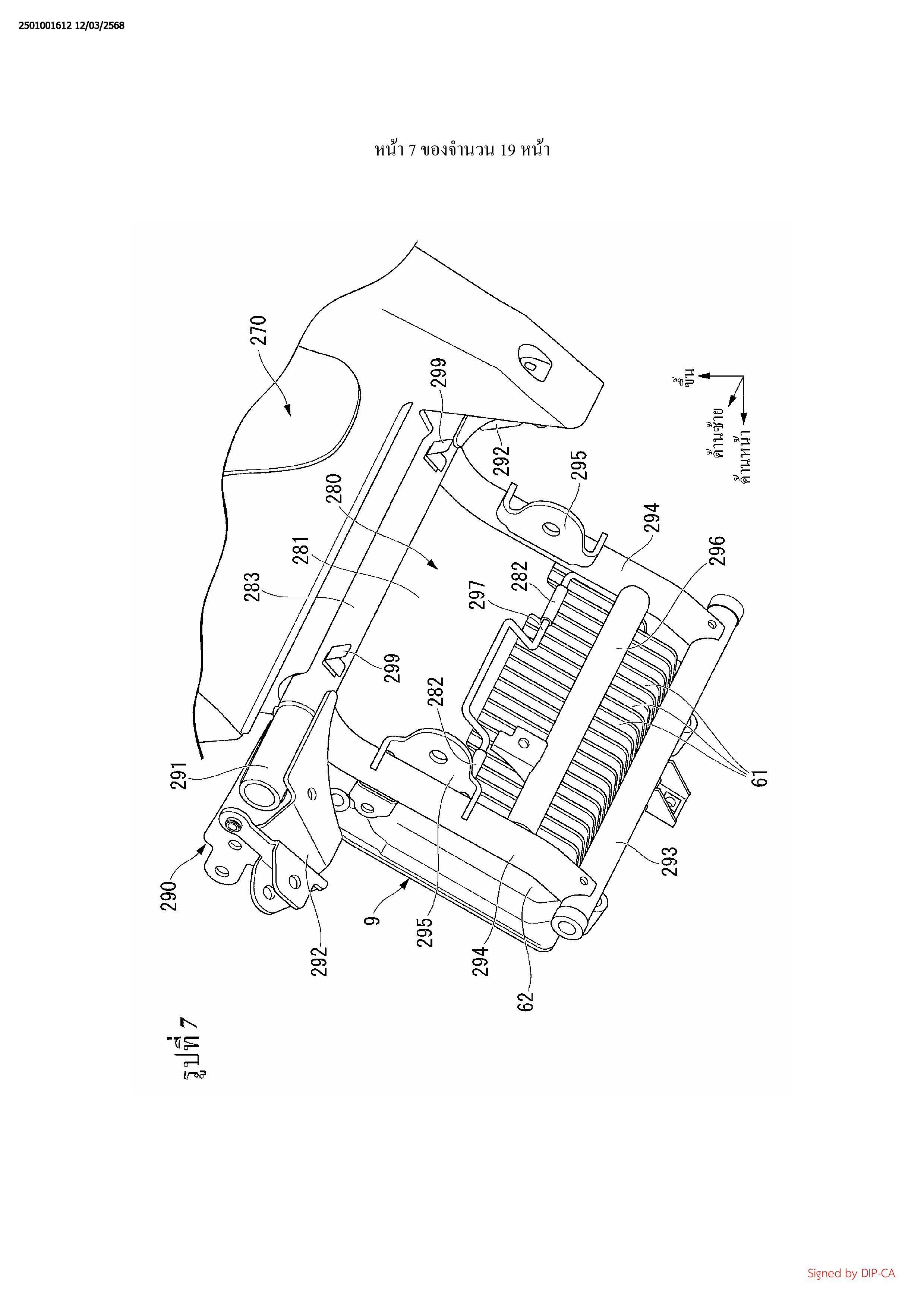

ที่ซึ่งชิ้นประกอบตัวแขวน (290) ประกอบรวมด้วยท่อแนวขวาง (291) ที่ด้านปลายบนของ
ชิ้นประกอบตัวแขวน (290) และประกอบรวมด้วยส่วนรองรับตรงกลาง (297) ที่ด้านกึ่งกลางของ
ชิ้นประกอบตัวแขวน (290) และ
ชิ้นส่วนกันสาด (280) ทอดตัวในช่วงจากท่อแนวขวาง (291) ถึงส่วนรองรับตรงกลาง (297)
7. โครงสร้างป้องกันขั้วต่อสายไฟของยานพาหนะชนิดขับขี่บนอานตามข้อถือสิทธิข้อ 6
ที่ซึ่งชิ้นส่วนกันสาด (280) ครอบปิดท่อแนวขวาง (291) จากข้างบน และ
ส่วนหนึ่งของชิ้นส่วนบังโคลนท้าย (270) ทอดตัวลงไปต่ำกว่าจุดศูนย์กลางของท่อแนวขวาง
(291) ในมุมมองด้านข้างของยานพาหนะ แล้วต่อจากนั้นได้รับการดัดงอขึ้นไปทางด้านบนในบริเวณ
ใกล้ชิดกับท่อแนวขวาง (291) และครอบปิดท่อแนวขวาง (291) จากข้างบนร่วมกับชิ้นส่วนกันสาด
(280)
