1. โครงครอบพัดลมรูปทรงก้นหอยสำหรับพัดลมแบบแรงเหวี่ยงซึ่งพัดลมแบบแรงเหวี่ยงรวมถึง
ใบพัดถูกขับเคลื่อนโดยมอเตอร์ ใบพัดดังกล่าวสามารถเคลื่อนที่ได้โดยการหมุนไปตาม

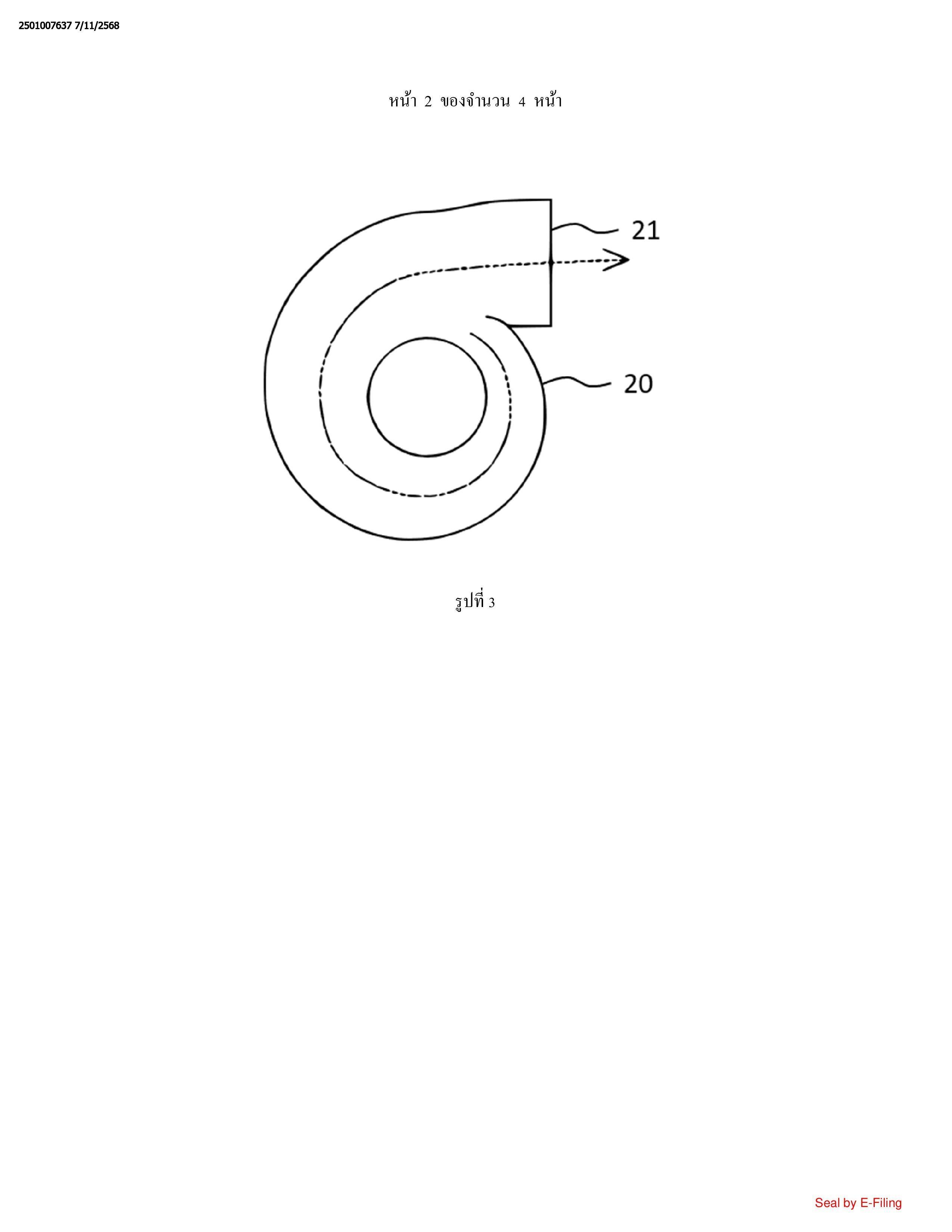

ทิศทางการหมุน โครงครอบพัดลมรูปทรงก้นหอยดังกล่าวรวมถึงตัวโครงกลวง (20) และ
ช่องระบายออก (21) ถูกกำหนดตำแหน่งบนพื้นผิวของตัวโครงกลวง (20) ที่ซึ่งตัวโครงกลวง (20)
นิยามเส้นทางกระแสอากาศแบบแรงเหวี่ยงเชิงเส้นโค้งมีพื้นที่หน้าตัดขยายเพิ่มขึ้นระหว่างจุดเริ่มต้นมี
มุม เธตา ขนาด 0องศา และจุดสิ้นสุดมีมุม เธตา ขนาด 360องศา ที่สอดคล้องกับช่องระบายออก (21) ที่ซึ่งพื้นที่ผิว
ของพื้นที่หน้าตัดที่เพิ่มขึ้นดังกล่าวเปลี่ยนแปลงไปตามสมการต่อไปนี้: S(เธตา)=(พายd2/4)แลมบ์ดา(เธตา) โดยที่ d
คือเส้นผ่านศูนย์กลางของช่องดูดอากาศเข้าสู่พัดลมและ แลมบ์ดา(เธตา) รวมถึงระหว่างขีดจำกัดบน แลมบ์ดาsup(เธตา)
และขีดจำกัดล่าง แลมบ์ดาinf(เธตา) ตามลำดับที่ถูกกำหนดโดย แลมบ์ดาsup(เธตา)= -6.85.10ยกกำลัง-13xเธตา5 + 5.28.10ยกกำลัง-10 xเธตา4-
1.38.10ยกกำลัง-7xเธตา3 + 1.85.10ยกกำลัง-5xเธตา2 + 1.4.10ยกกำลัง-3xเธตา + 0.192 และ แลมบ์ดาinf(เธตา) = -1.22.10ยกกำลัง-13xเธตา5 - 1.5.10ยกกำลัง-11xเธตา+
6.39.10ยกกำลัง-8xเธตา3-2.07.10ยกกำลัง-5xเธตา2 +4.13.10ยกกำลัง-3xเธตา
2. โครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 1 ที่ซึ่งเส้นทางกระแส
อากาศแบบแรงเหวี่ยงเชิงเส้นโค้งมีรัศมีกระแสอากาศแบบแรงเหวี่ยงเชิงเส้นโค้ง รัศมี
การไหลเชิงเส้นโค้งถูกกำหนดโดยแฟคเตอร์ในการพัฒนา เบตา ถูกกำหนดตามสมการต่อไปนี้:
เบตา=1+Kเธตา โดยที่ K อยู่ระหว่าง 1.07.10ยกกำลัง-3 และ 2.09.10ยกกำลัง-3 โดยรัศมีการแยก R0 และโดยสมการต่อไปนี้:
R(เธตา) =R0เบตา
3. โครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 1 หรือ 2 ซึ่ง

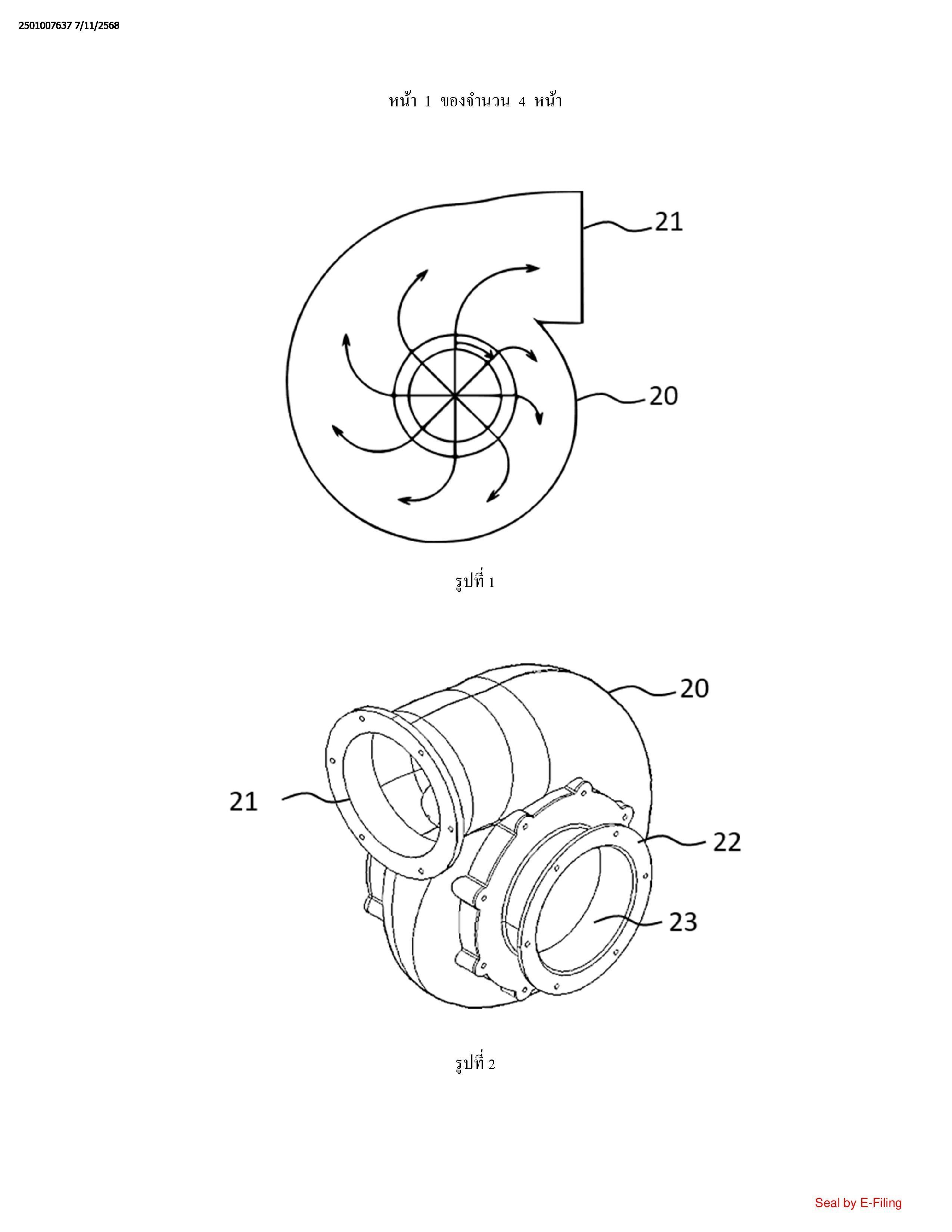

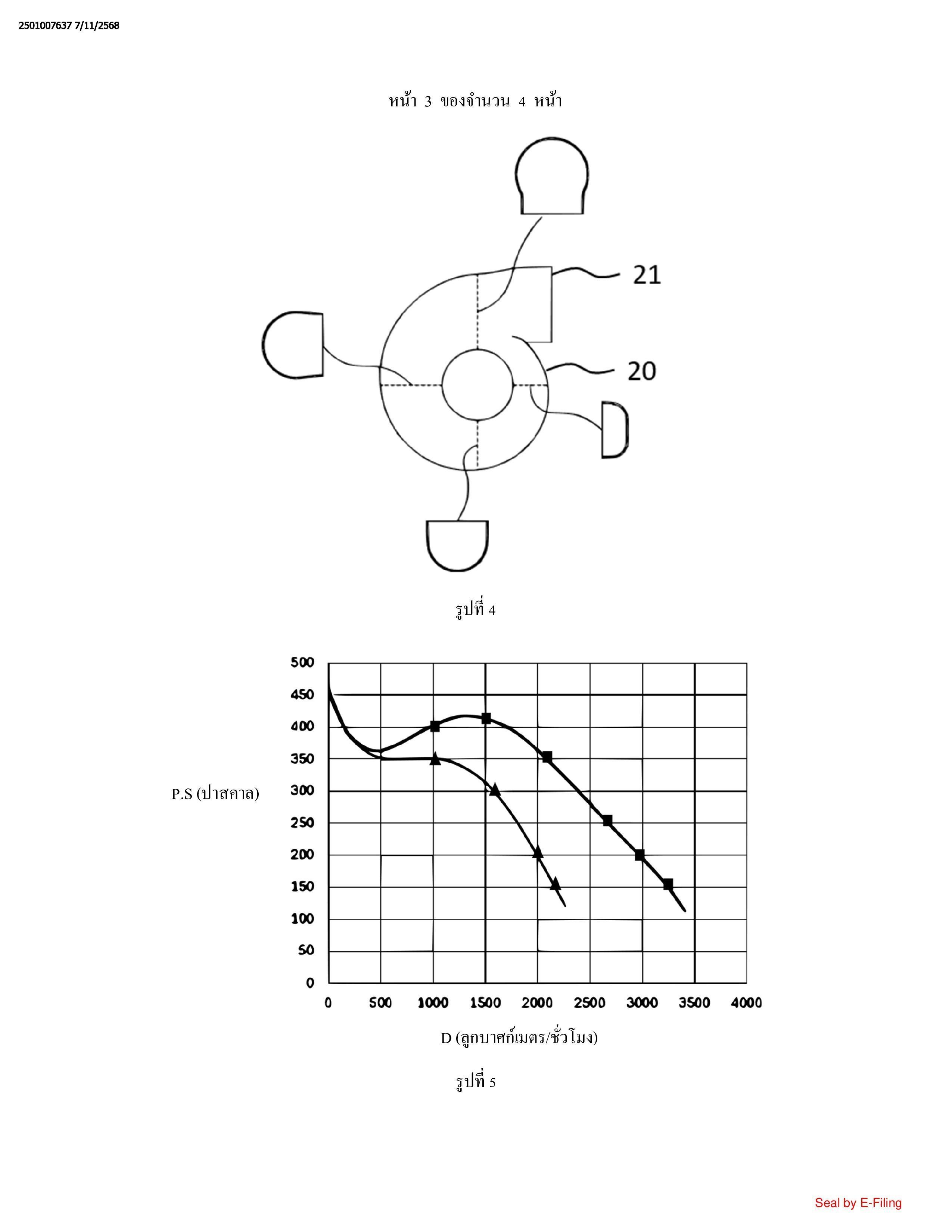

รวมเพิ่มเติมถึงหน้าแปลน (22) อย่างน้อยหนึ่งชิ้นถูกกำหนดตำแหน่งใกล้กับช่องดูดอากาศ (23) หรือ
ใกล้กับช่องระบายออก (21)
4. โครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 1 ถึง 3 ข้อใดข้อหนึ่ง ที่
ซึ่งตัวโครงกลวง (20)รวมถึงสี่เหลี่ยมมุมฉากหรือวงกลมหรือเส้นทางกระแสอากาศแบบ
แรงเหวี่ยงเชิงวง
5. โครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 1 ถึง 4 ข้อใดข้อหนึ่งที่
รวมถึงส่วนที่เบนหากันถูกยึดติดกับช่องระบายออกดังกล่าว (21) ส่วนที่เบนหากันดังกล่าวถูกจัดโครง
แบบเพื่อปรับโครงครอบพัดลมรูปทรงก้นหอยดังกล่าวเข้ากับระบบระบายอากาศที่มีอยู่
6. โครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 1 ถึง 5 ข้อใดข้อหนึ่ง
รวมถึงดิฟฟิวเซอร์ถูกยึดติดกับช่องระบายออกดังกล่าว (21) ดิฟฟิวเซอร์ดังกล่าวถูกจัดโครงแบบ
เพื่อให้มีพื้นที่หน้าตัดที่เพิ่มขึ้นจากช่องระบายออก (21)
7. พัดลมแบบแรงเหวี่ยงซึ่งประกอบรวมด้วยโครงครอบพัดลมรูปทรงก้นหอยตามที่ขอถือสิทธิไว้
ในข้อถือสิทธิข้อที่ 1 ถึง 6 ข้อใดข้อหนึ่ง

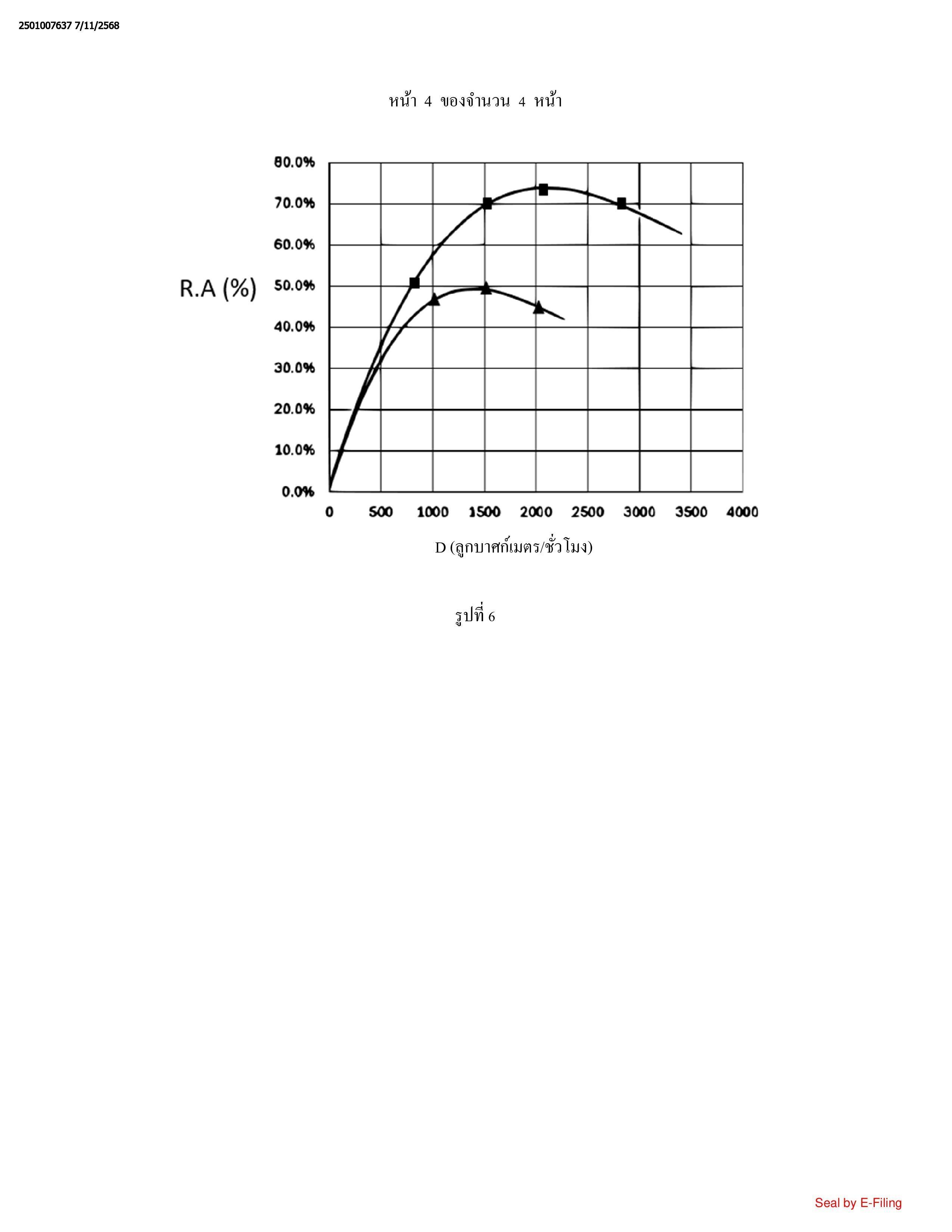

8. พัดลมแบบแรงเหวี่ยงตามที่ขอถือสิทธิไว้ในข้อถือสิทธิข้อที่ 7 ที่ซึ่งอัตราการไหลของอากาศ
ผ่านโครงครอบพัดลมรูปทรงก้นหอยอยู่ระหว่าง 50 ลูกบาศก์เมตรต่อชั่วโมงและ 20,000 ลูกบาศก์
เมตรต่อชั่วโมง
9. การติดตั้งพัดลมแบบแรงเหวี่ยงซึ่งประกอบรวมด้วยพัดลมตามที่ขอถือสิทธิไว้ในข้อถือสิทธิ
ข้อที่ 7 หรือ 8 ที่ซึ่งโครงครอบพัดลมรูปทรงก้นหอยจ่ายกระแสอากาศไปยังระบบระบายอากาศ
ภายนอกรวมถึงท่อดูดอากาศและ/หรือท่อระบายอากาศ
