1. ระบบดูดฝุ่นแบบไซโคลน, ซึ่งประกอบรวมด้วย:

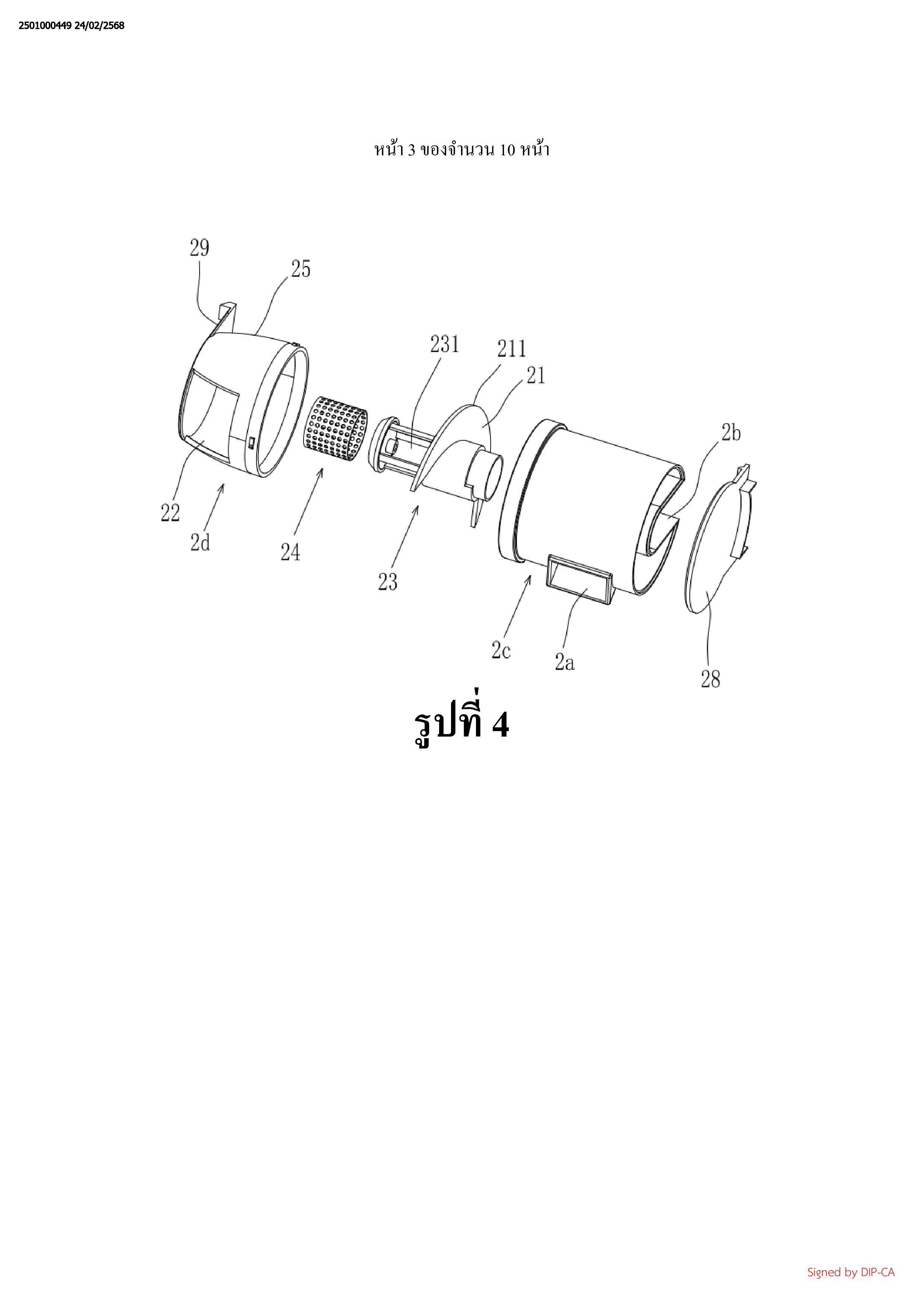

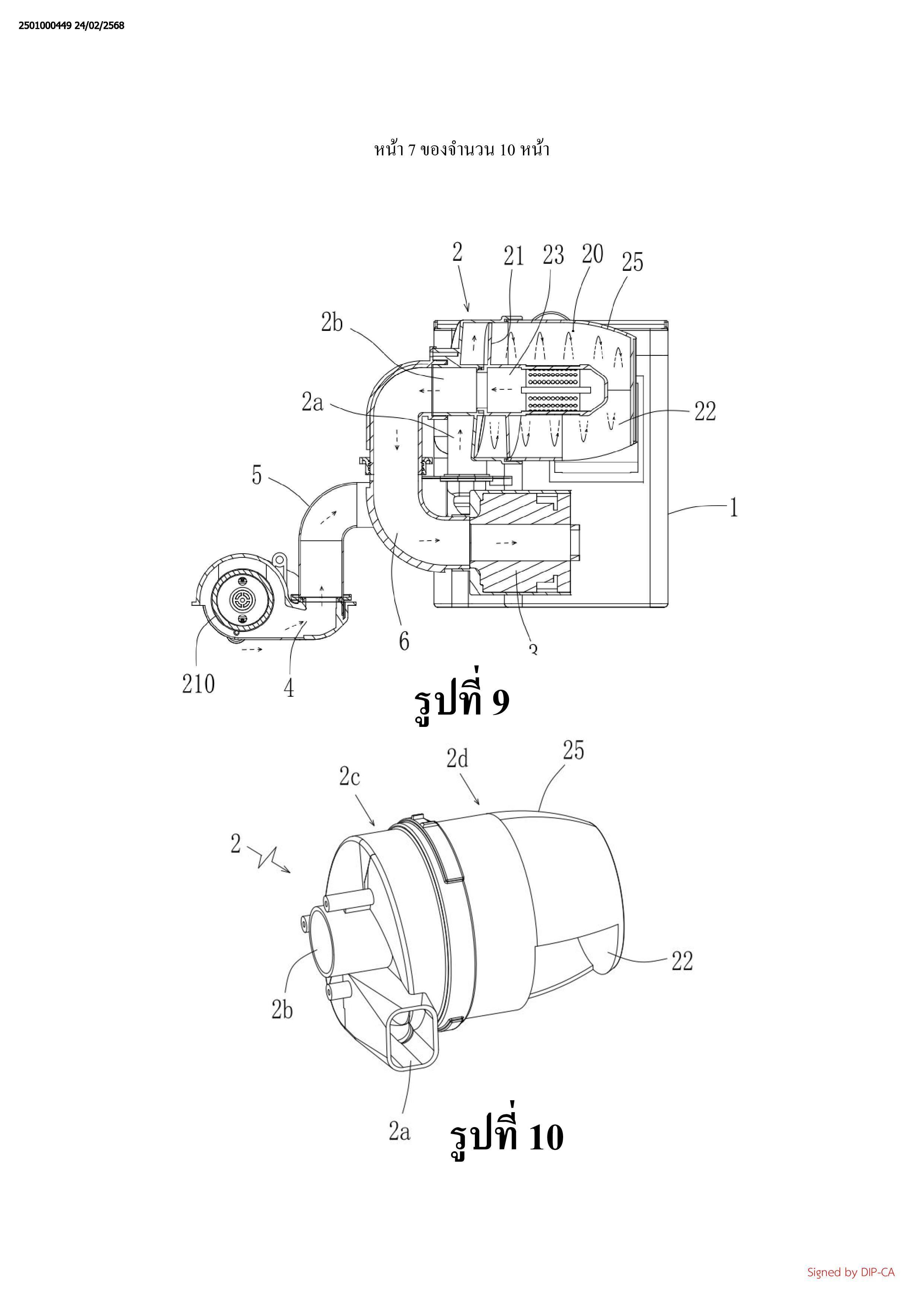

ตัวแยก (2), ที่ซึ่งตัวแยก (2) ประกอบรวมด้วย โพรงด้านใน (20), ท่อลมแบบเกลียว (21),
ช่องเปิดสำหรับการแยก (22), ทางเข้าของลม (2a) และทางออกของลม (2b), ที่ซึ่งปลายหนึ่งของโพรง

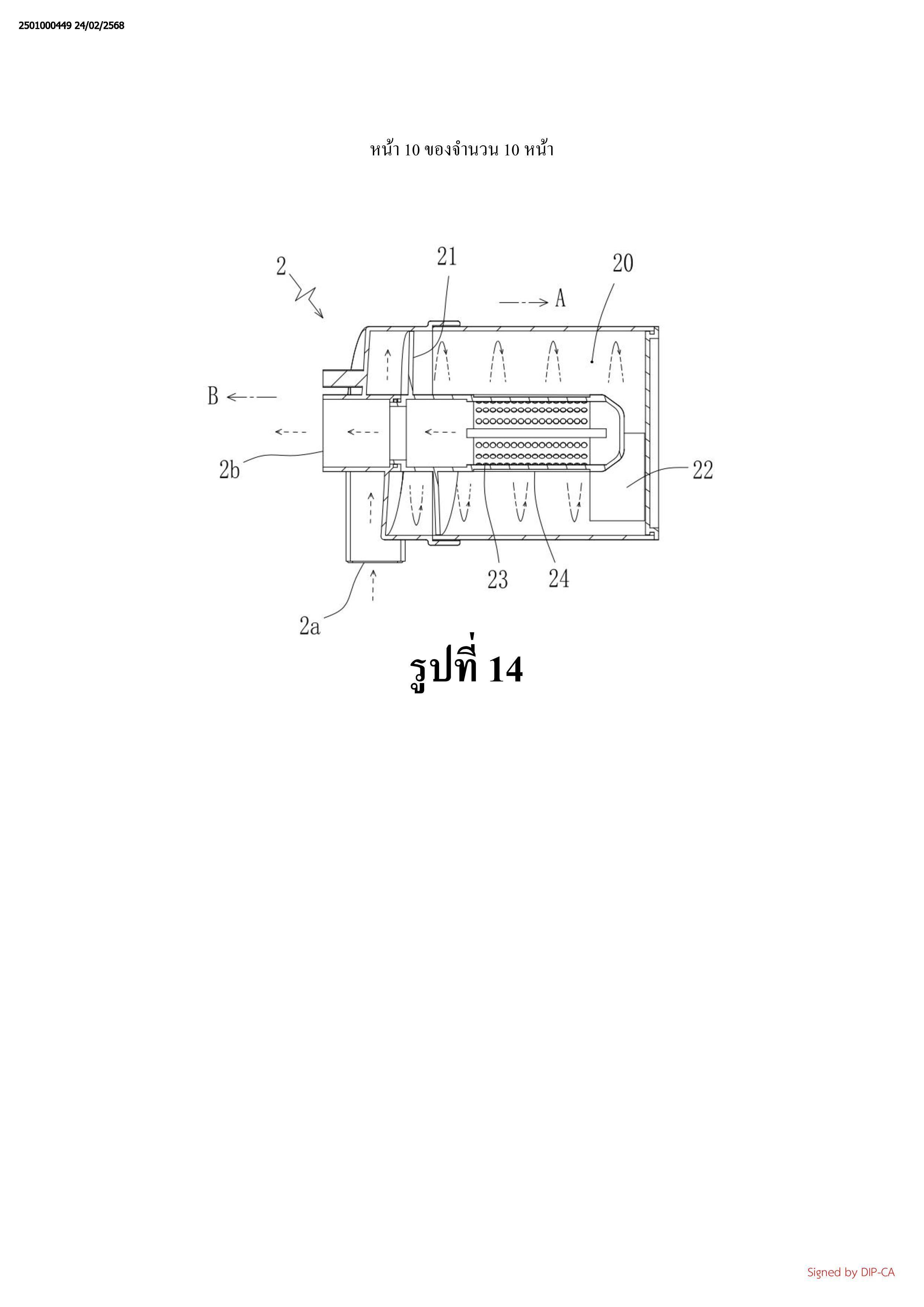

ด้านใน (20) ถูกจัดให้มีท่อลมแบบเกลียว (21), อีกปลายหนึ่งของโพรงด้านใน (20) ถูกจัดให้มีช่องเปิด
สำหรับการแยก (22), ปลายเริ่มต้นของท่อลมแบบเกลียว (21) ถูกเชื่อมต่อเข้ากับทางเข้าของลม (2a),
ปลายสิ้นสุดของท่อลมแบบเกลียว (21) ถูกเชื่อมต่อเข้ากับโพรงด้านใน (20), และทางออกของลม (2b)
ถูกเชื่อมต่อเข้ากับโพรงด้านใน (20);
ช่องเปิดสำหรับการดูดฝุ่น (4), ซึ่งจะถูกต่อเข้ากับทางเข้าของลม (2a);
กล่องเก็บสะสมฝุ่น (1), ซึ่งจะถูกต่อเข้ากับช่องเปิดสำหรับการแยก (22); และ
เครื่องกำเนิดแรงดันลบ (3), ซึ่งจะถูกต่อเข้ากับทางออกของลม (2b)
2. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 1, ที่ซึ่งช่องเปิดสำหรับการแยก (22) ถูก
จัดเรียงบนผนังโดยรอบของส่วนอีกปลายหนึ่งของโพรงด้านใน (20) เทียบกับท่อลมแบบเกลียว (21),
และช่องเปิดสำหรับการแยก (22) ถูกยืดออกและขยายเส้นรอบวงไปตามผนังโดยรอบของโพรงด้าน
ใน (20)
3. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 1, ที่ซึ่งมุมเกลียวของท่อลมแบบเกลียว (21)
เท่ากับหรือมากกว่า 45องศา

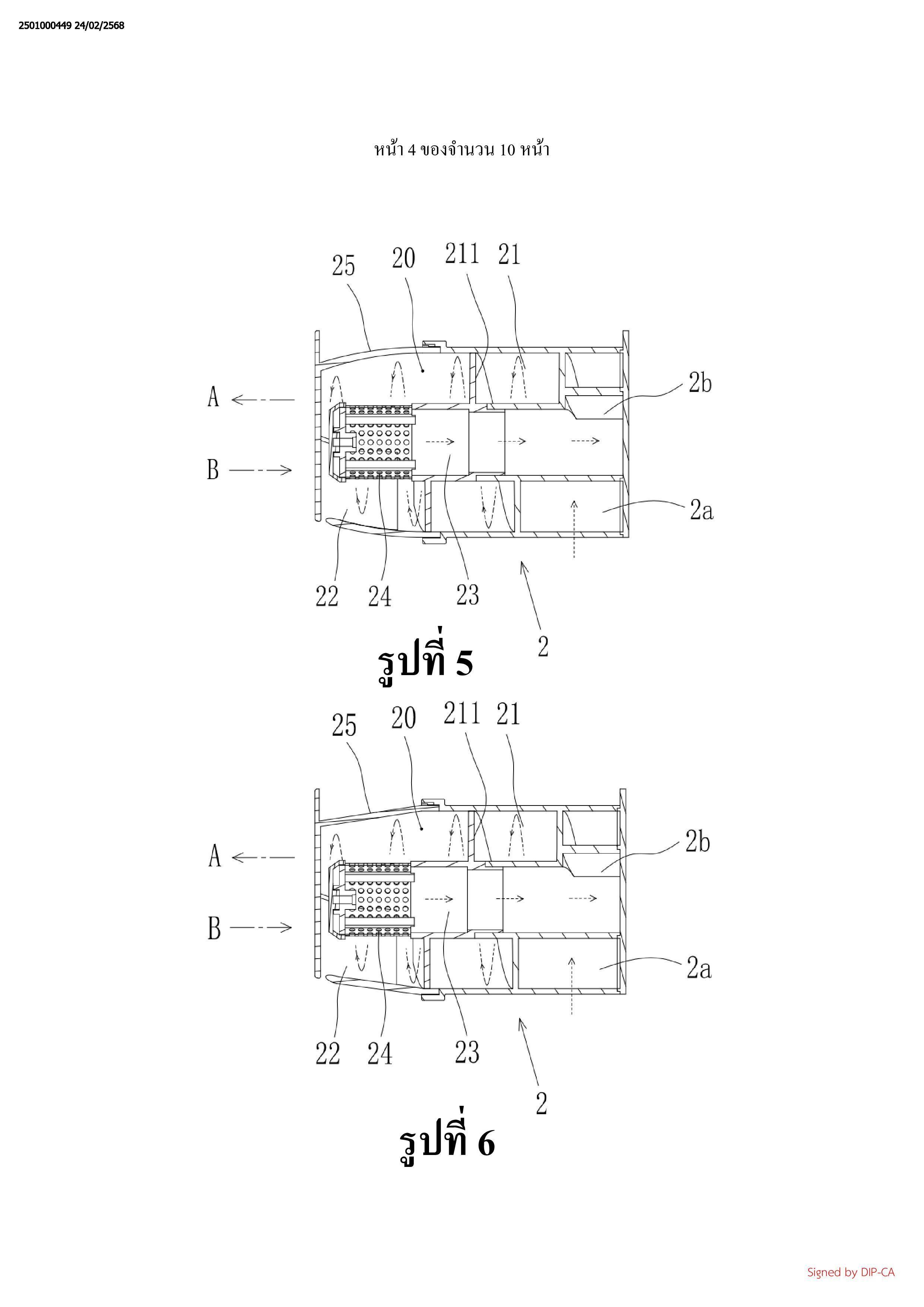

4. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 1, ที่ซึ่งตัวแยก (2) ประกอบรวมเพิ่มเติมด้วย
พื้นผิวนำการกระตุ้น (25), และพื้นผิวนำการกระตุ้น (25) ถูกจัดเรียงที่อีกส่วนปลายหนึ่งของโพรง
ด้านใน (20) เทียบกับท่อลมแบบเกลียว (21); และ
พื้นผิวนำการกระตุ้น (25) ถูกจัดเรียงโดยค่อย ๆ ขยายเข้าด้านในไปในทิศทางที่ออกห่างจาก
ท่อลมแบบเกลียว (21)
5. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 4, ที่ซึ่ง พื้นผิวนำการกระตุ้น (25) ถูกจัดเรียง
ในลักษณะที่ค่อย ๆ ขยายเข้าด้านในในรูปแบบของโครงสร้างส่วนโค้ง; หรือ
พื้นผิวนำการกระตุ้น (25) ถูกจัดเรียงในลักษณะที่ค่อย ๆ ขยายเข้าด้านในในรูปแบบของ
โครงสร้างตามแนวทแยง

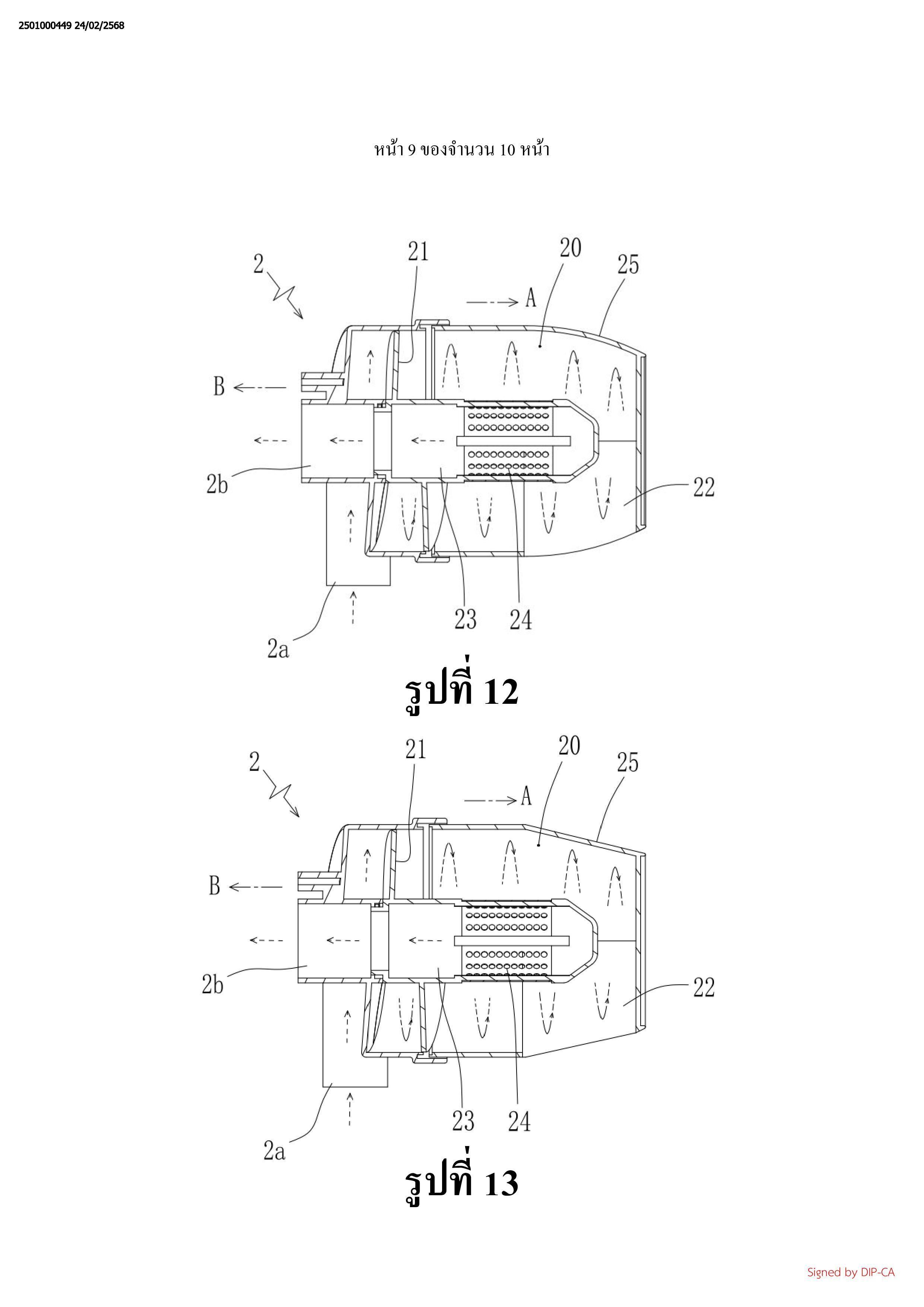

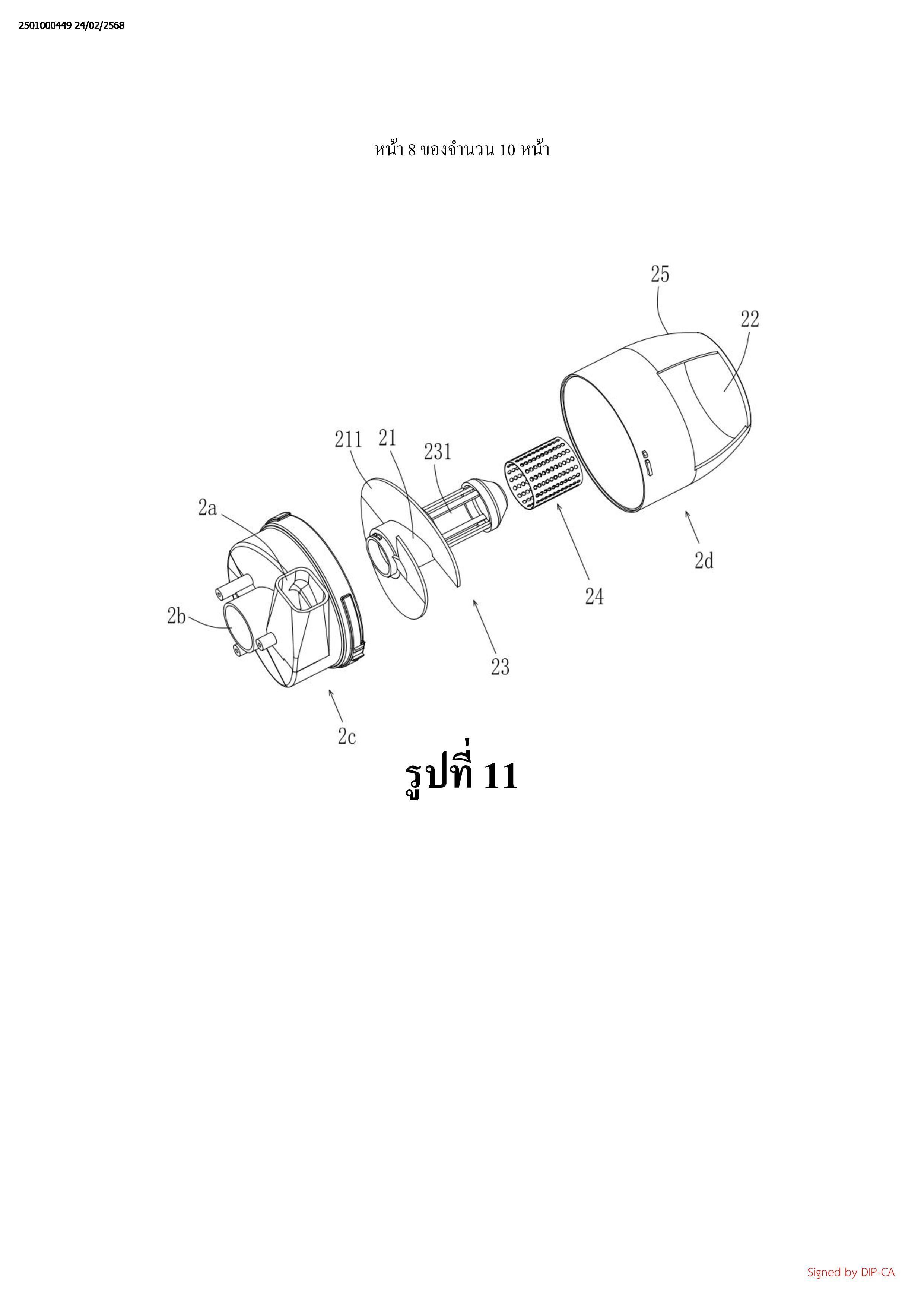

6. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 1, ที่ซึ่งตัวแยก (2) ประกอบรวมเพิ่มเติมด้วย
ท่อทางออกของลม (23), ท่อทางออกของลม (23) ถูกจัดเรียงด้านในโพรงด้านใน (20) และท่อ
ทางออกของลม (23) ถูกจัดเรียงให้มีแกนร่วมกับโพรงด้านใน (20); และทางออกของลม (2b) ถูก
จัดเรียงที่ส่วนปลายของโพรงด้านใน (20) ใกล้กับท่อลมแบบเกลียว (21); และ
ส่วนปลายหนึ่งของท่อทางออกของลม (23) ถูกจัดเรียงใกล้กับช่องเปิดสำหรับการแยก (22), รู
ทะลุ (231) ถูกก่อรูปในส่วนปลายของท่อทางออกของลม (23) ใกล้กับช่องเปิดสำหรับการแยก (22),
และอีกส่วนปลายหนึ่งของท่อทางออกของลม (23) ถูกต่อเข้ากับทางออกของลม (2b)
7. ระบบดูดฝุ่นแบบไซโคลน ตามข้อถือสิทธิข้อ 6, ที่ซึ่งรูทะลุ (231) ถูกปิดคลุมด้วยชิ้น
ประกอบเครื่องกรอง (24)

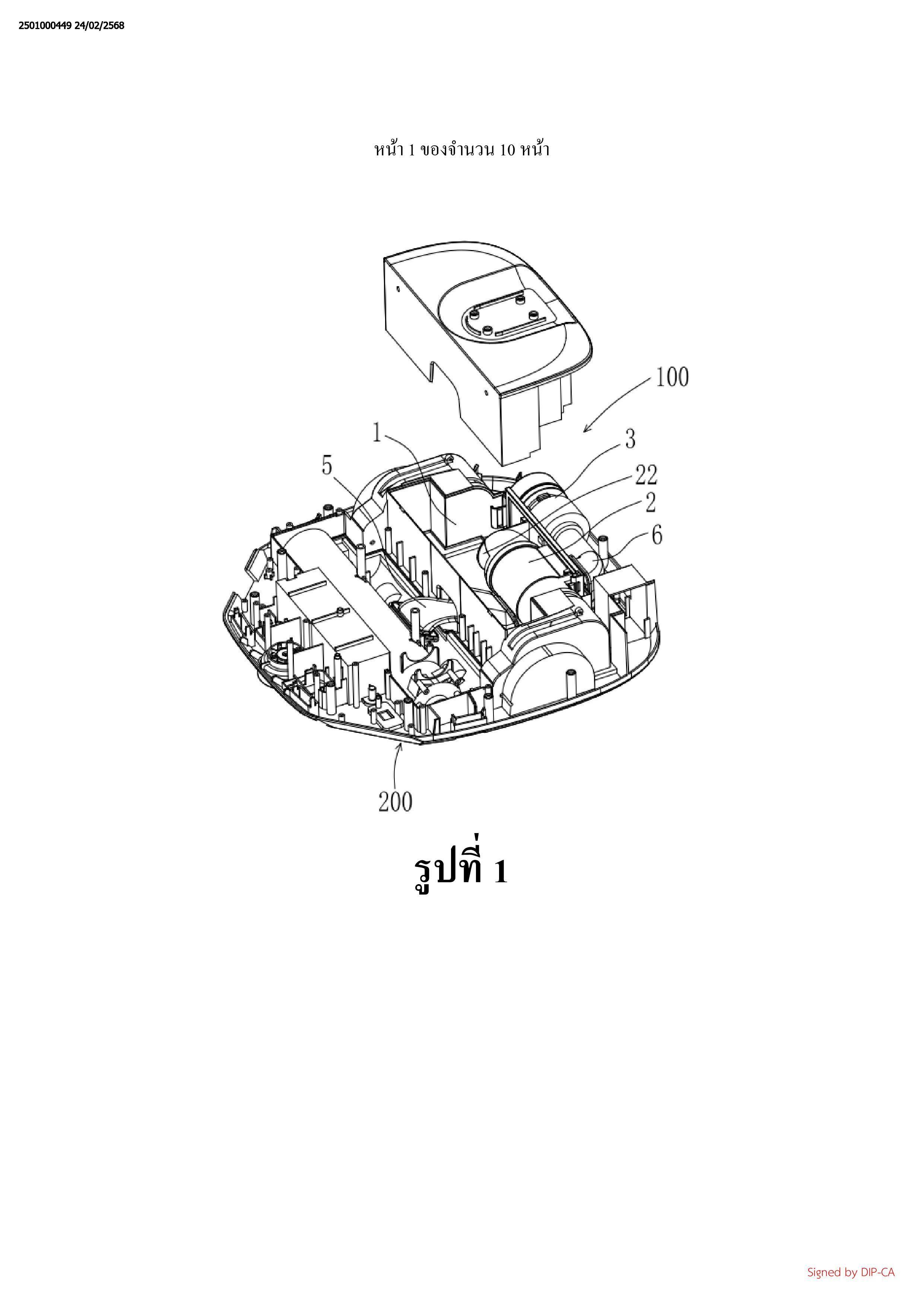

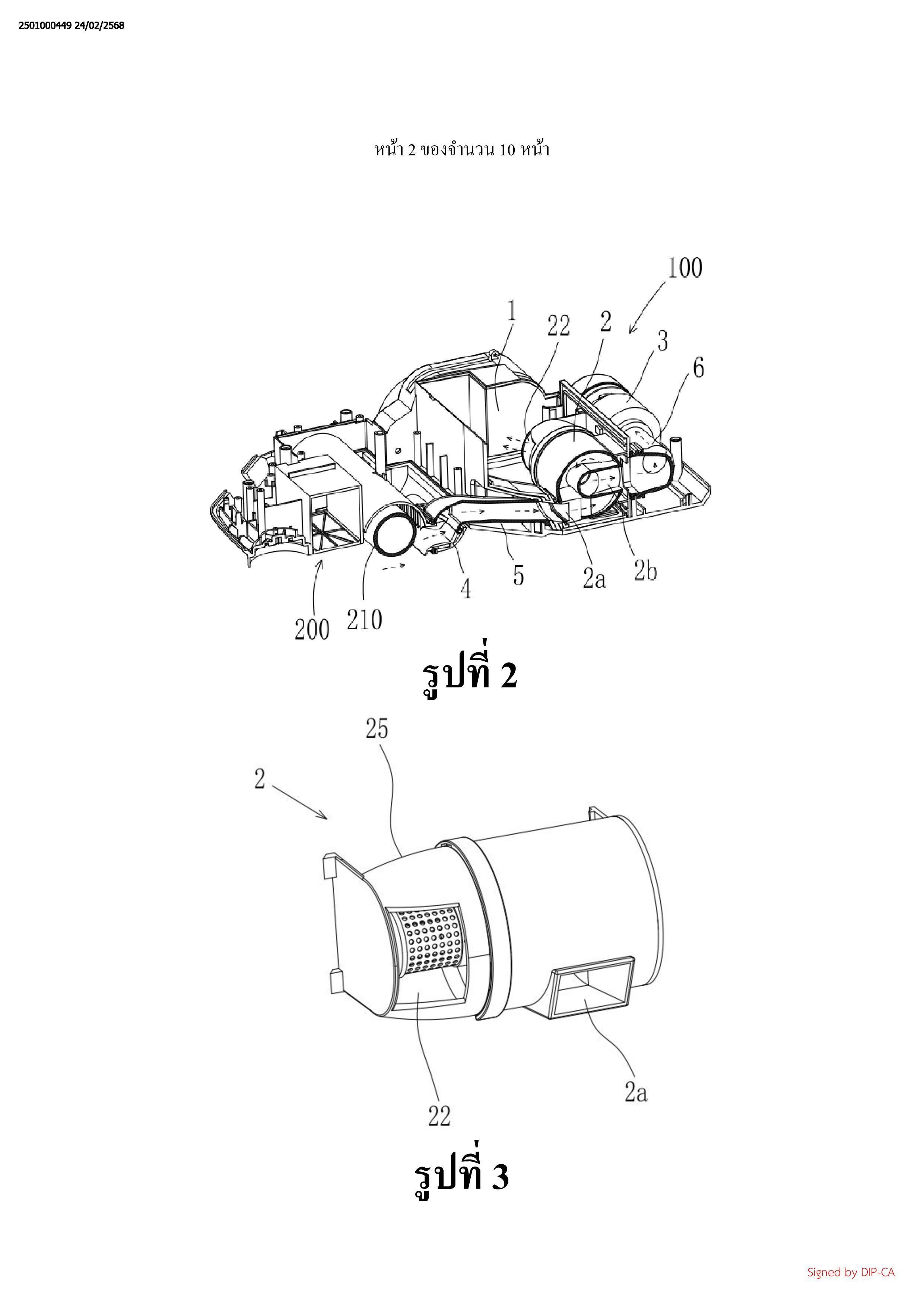

8. หุ่นยนต์ทำความสะอาด, ซึ่งประกอบรวมด้วย ระบบการดูดฝุ่น (100) ตามข้อถือสิทธิข้อ 1
9. วิธีการดูดฝุ่น, ซึ่งประกอบรวมด้วย ขั้นตอนต่อไปนี้:
เครื่องกำเนิดแรงดันลบ (3) ทำงานเพื่อก่อรูปการไหลของลมแรงดันลบ, และขยะ, ภายใต้การ
กระทำของการไหลของลมแรงดันลบ, ถูกดูดโดยช่องเปิดสำหรับการดูดฝุ่น (4) และการไหลเข้าไปยัง
ตัวแยก (2);

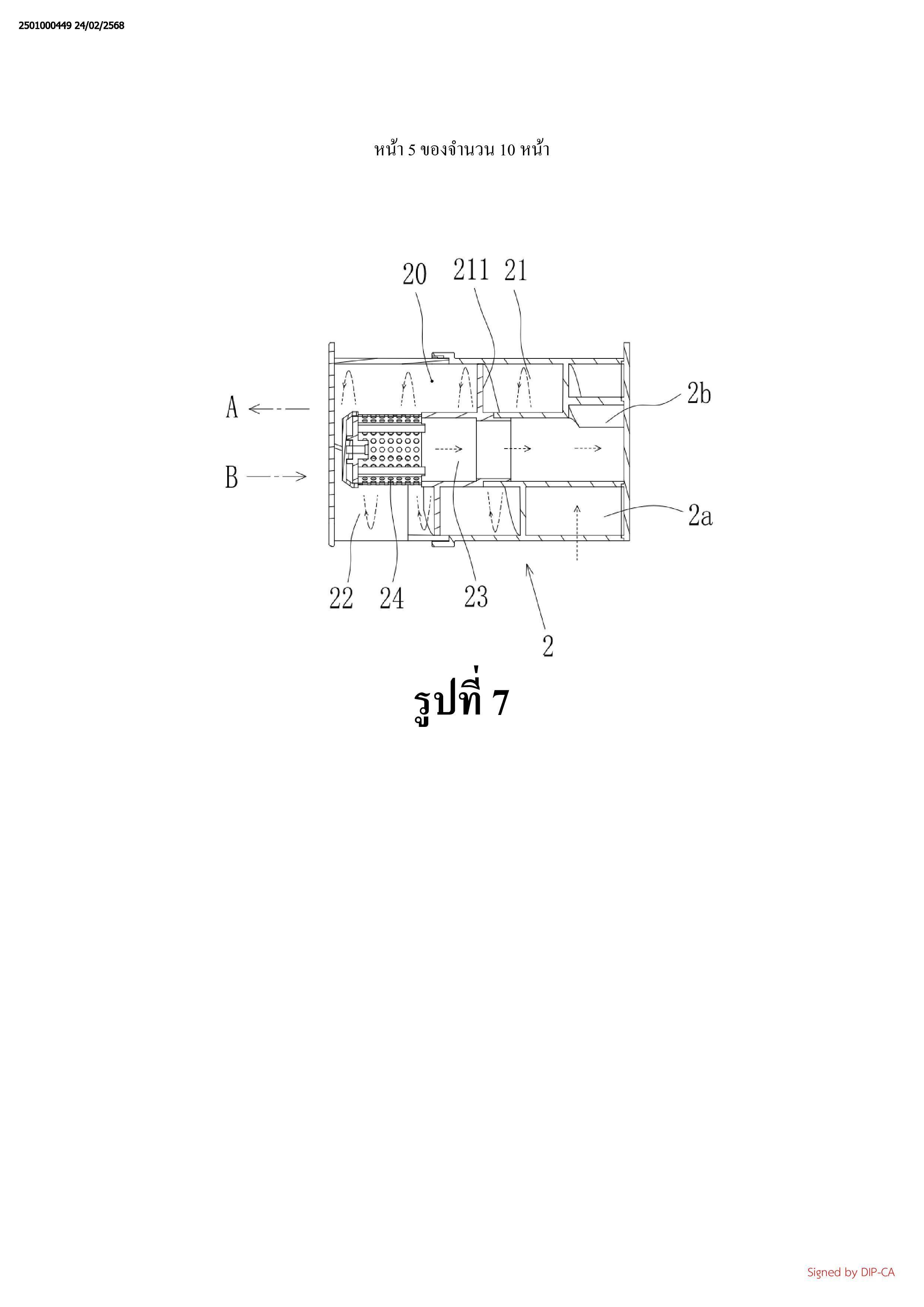

ท่อลมแบบเกลียว (21) ของตัวแยก (2) ทำให้เกิดการไหลของลมกลายเป็นการไหลของลม
เกลียว หลังจากการไหลเกลียว, และการไหลของลมเป็นเกลียวในโพรงด้านใน (20) จากนั้นไหลไปยัง
ช่องเปิดสำหรับการแยก (22) ในทิศทาง A;
ขยะ, ภายใต้การกระทำของแรงปั่นเหวี่ยง, ถูกแยกออกจากช่องเปิดสำหรับการแยก (22) และ
จากนั้นเข้าไปยังกล่องเก็บสะสมฝุ่น (1); และ
การไหลของลม ซึ่งได้ถูกแยกขยะการไหลเข้าไปยังท่อทางออกของลม (23) และเคลื่อนที่
ทางออกของลม (2b) ในทิศทาง (B), และในที่สุดไหลไปยังด้านนอก,
ที่ซึ่งทิศทาง (A) และทิศทาง (B) อยู่ตรงข้ามกัน
10. วิธีการดูดฝุ่นตามข้อถือสิทธิข้อ 9, ที่ซึ่งพื้นผิวนำการกระตุ้น (25) ช่วยให้ค่อย ๆ ลดรัศมี
เกลียวของการไหลของลมเกลียว และเร่งการไหลของการไหลของลมเกลียว, และการไหลของลม
เกลียวจะไหลไปยังช่องเปิดสำหรับการเเยก (22)
