1. กลไกทำให้ฟูเชิงกล, ที่มีลักษณะเฉพาะโดยประกอบรวมด้วย:

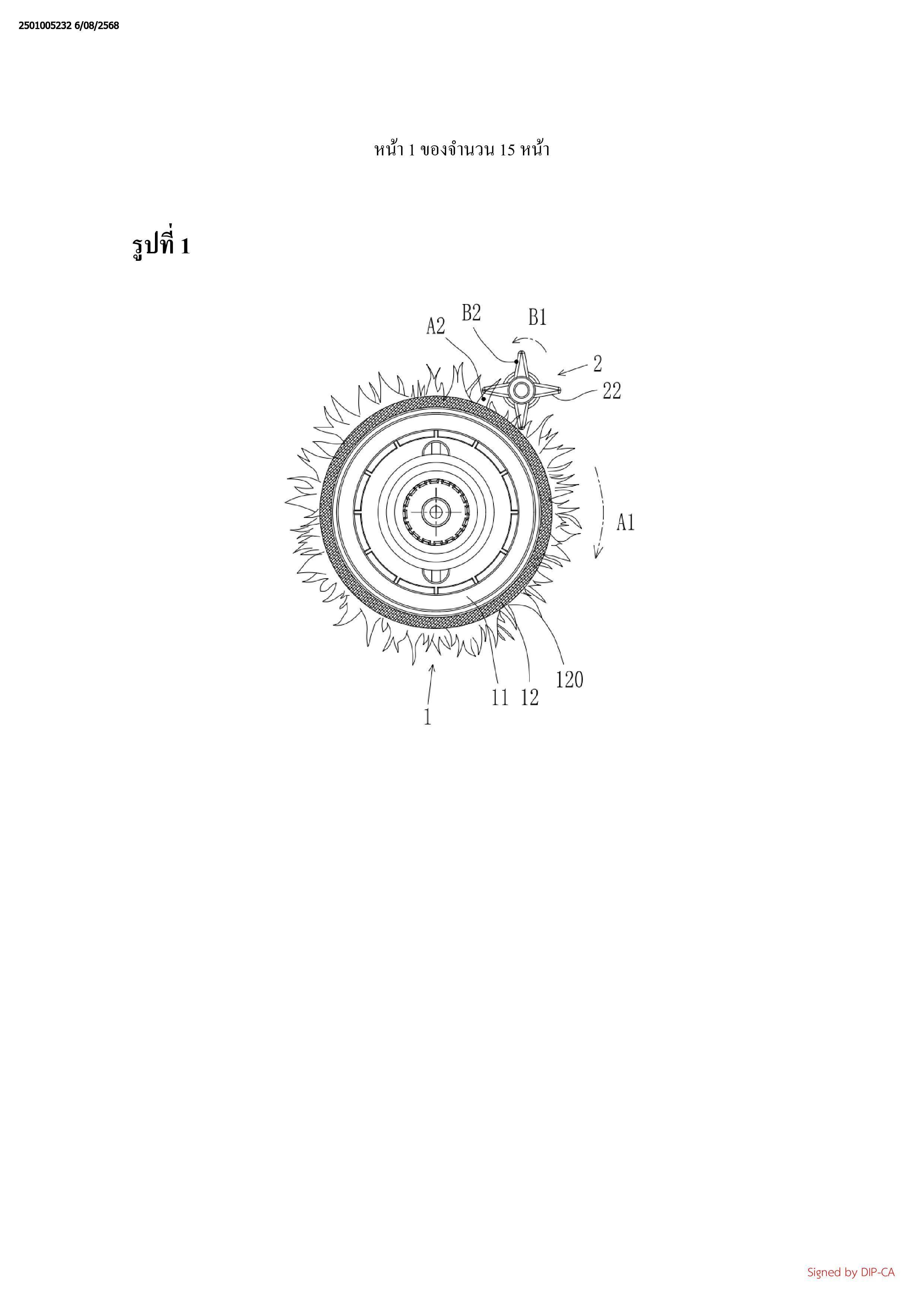

หัวถูพื้นแบบลูกกลิ้ง (1), ซึ่งประกอบรวมด้วยลำตัวลูกกลิ้ง (11) และชั้นถูพื้น (12) ที่ถูก
จัดเตรียมบนผิวรอบข้างภายนอกของลำตัวลูกกลิ้ง (11), โดยที่ชั้นถูพื้น (12) ถูกจัดให้มีด้วยเส้นใยนุ่ม
(120); และ

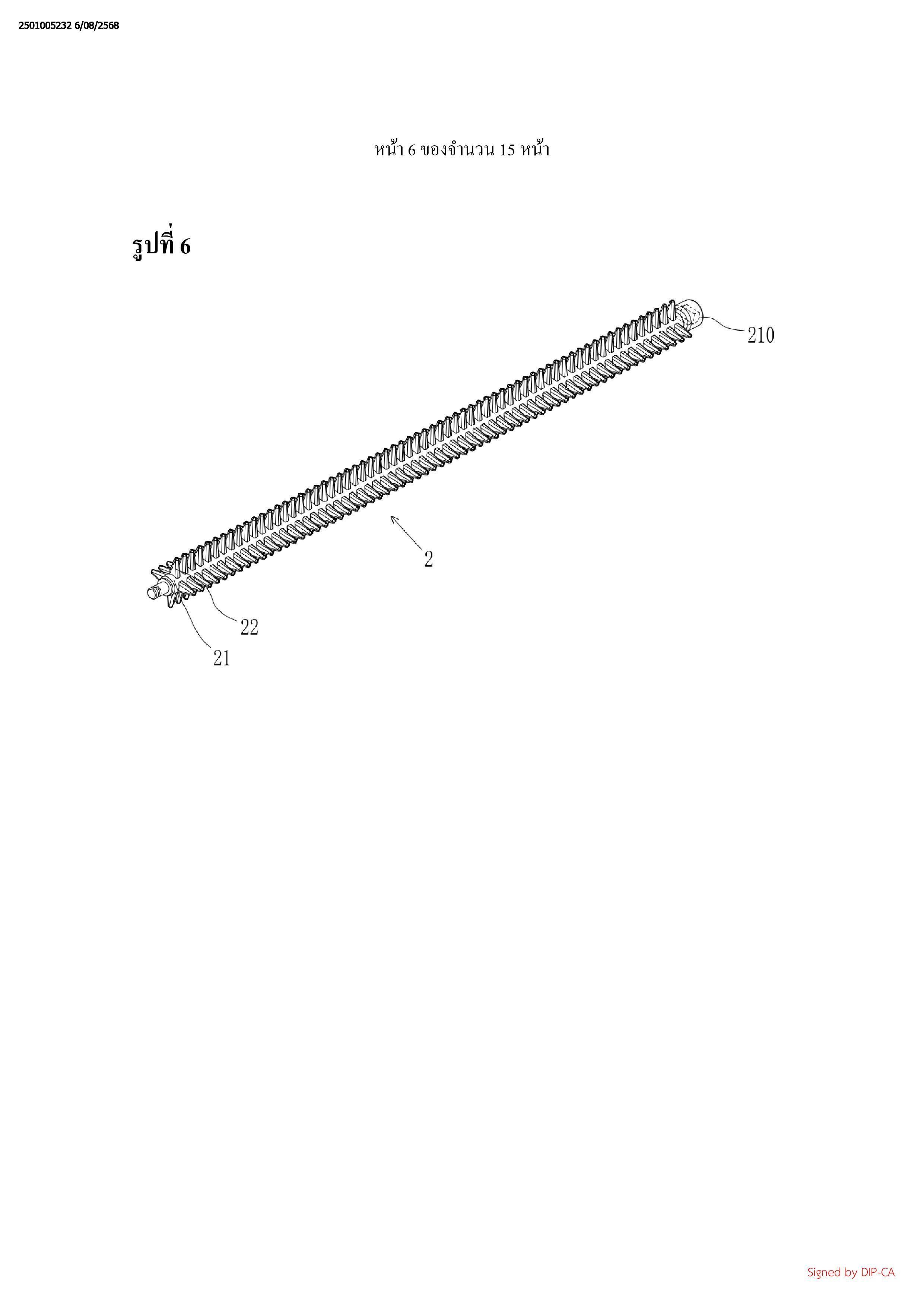

แท่งทำให้ฟู (2), ซึ่งประกอบรวมด้วยลำตัวแท่ง (21) และฟันที่ยื่นออก (22) ที่ถูกก่อรูปนผิว
รอบข้างภายนอกของลำตัวแท่ง (21);
ทิศทางการหมุนของหัวถูพื้นแบบลูกกลิ้ง (1) ตรงข้ามกับทิศทางการหมุนของแท่งทำให้ฟู (2);
และอัตราเร็วตามเส้นรอบวงของฟันที่ยื่นออก (22) มากกว่าอัตราเร็วตามเส้นรอบวงของเส้นใยนุ่ม
(120); และ
ฟันที่ยื่นออก (22) ถูกจัดโครงแบบเพื่อกวนหรือปั่นเส้นใยนุ่ม (120), ซึ่งทำให้สามารถแปลง
ผันเส้นใขนุ่ม (120) จากสถานะแบนราบเป็นสถานะฟูหรือทำให้ความฟูของเส้นใยนุ่ม (120) ใน
สถานะการยึดเกาะดีขึ้น
2. กลไกทำให้ฟูเชิงกลตามข้อถือสิทธิที่ 1, ที่มีลักษณะเฉพาะคือ
จำนวนมากกว่าหนึ่งของแถวของฟันที่ยื่นออก (22) ถูกก่อรูปบนผิวรอบข้างภาขนอกของ
ลำตัวแท่ง (21); และ
ฟันที่ยื่นออก (22) มีรูปทรงแผ่นหรือรูปทรงบล็อกและค่อย ๆ เรียวลงในทิศทางที่ห่างออกจาก
ลำตัวแท่ง (21)

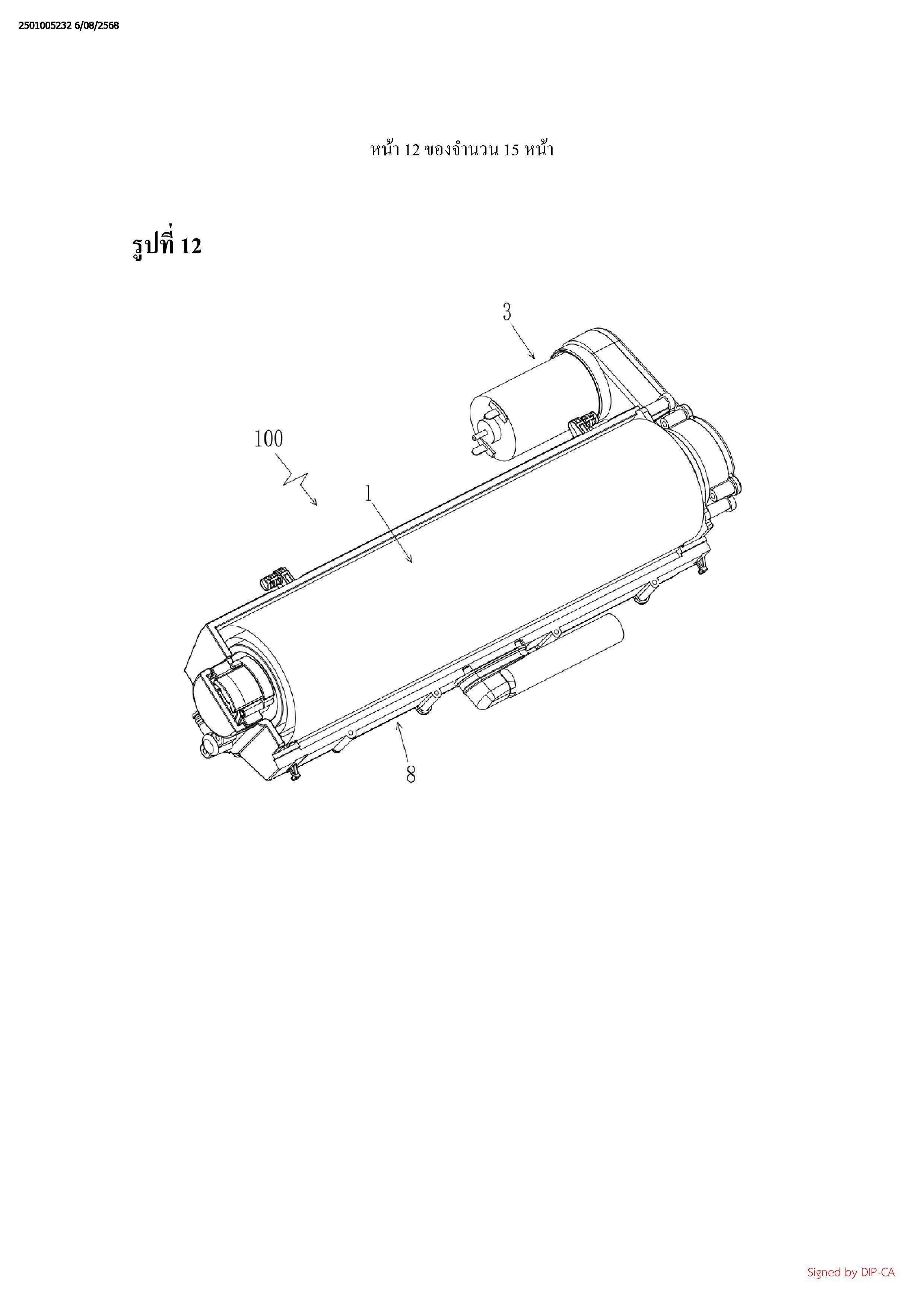

3. กลไกทำให้ฟูเชิงกลตามข้อถือสิทธิที่ 1, ที่มีลักษณะเฉพาะโดยประกอบรวมเพิ่มเติมด้วย
ชิ้นส่วนขับเคลื่อน (3), โดยที่ขึ้นส่วนขับเคลื่อน (3) ขับเคลื่อนทั้งหัวถูพื้นแบบลูกลิ้ง (1) และแท่งทำ
ให้ฟู (2) ให้หมุนร่วมกัน

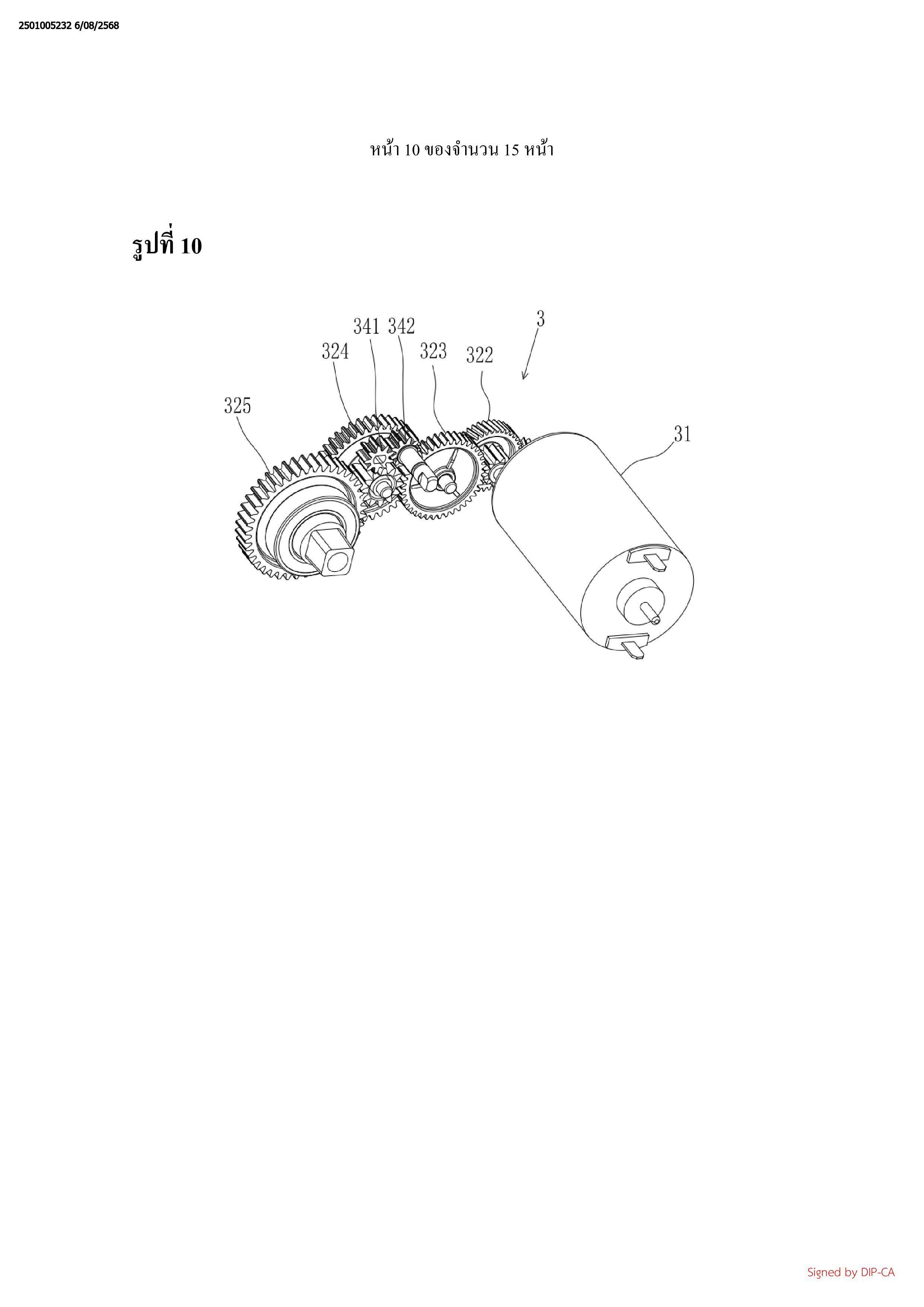

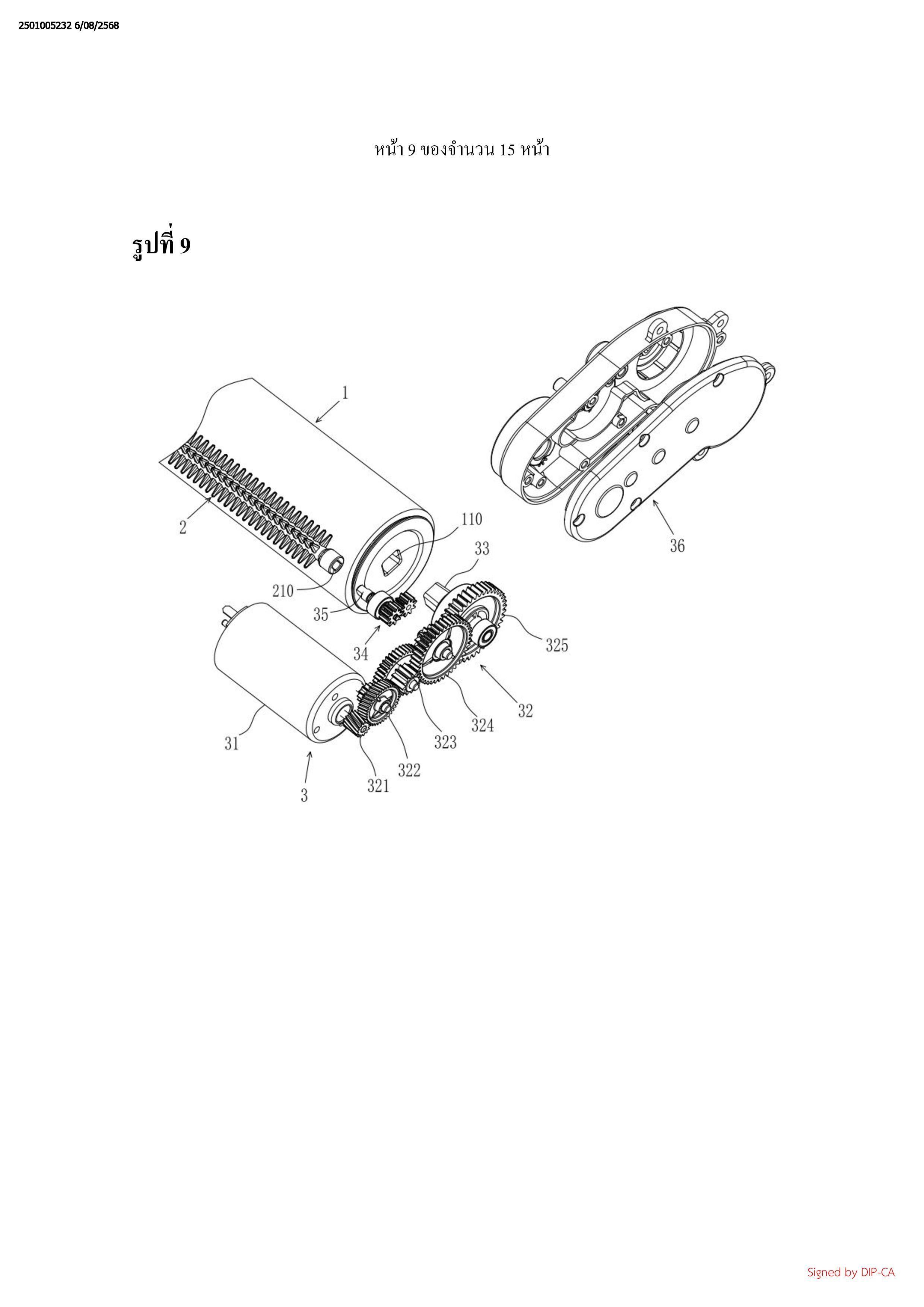

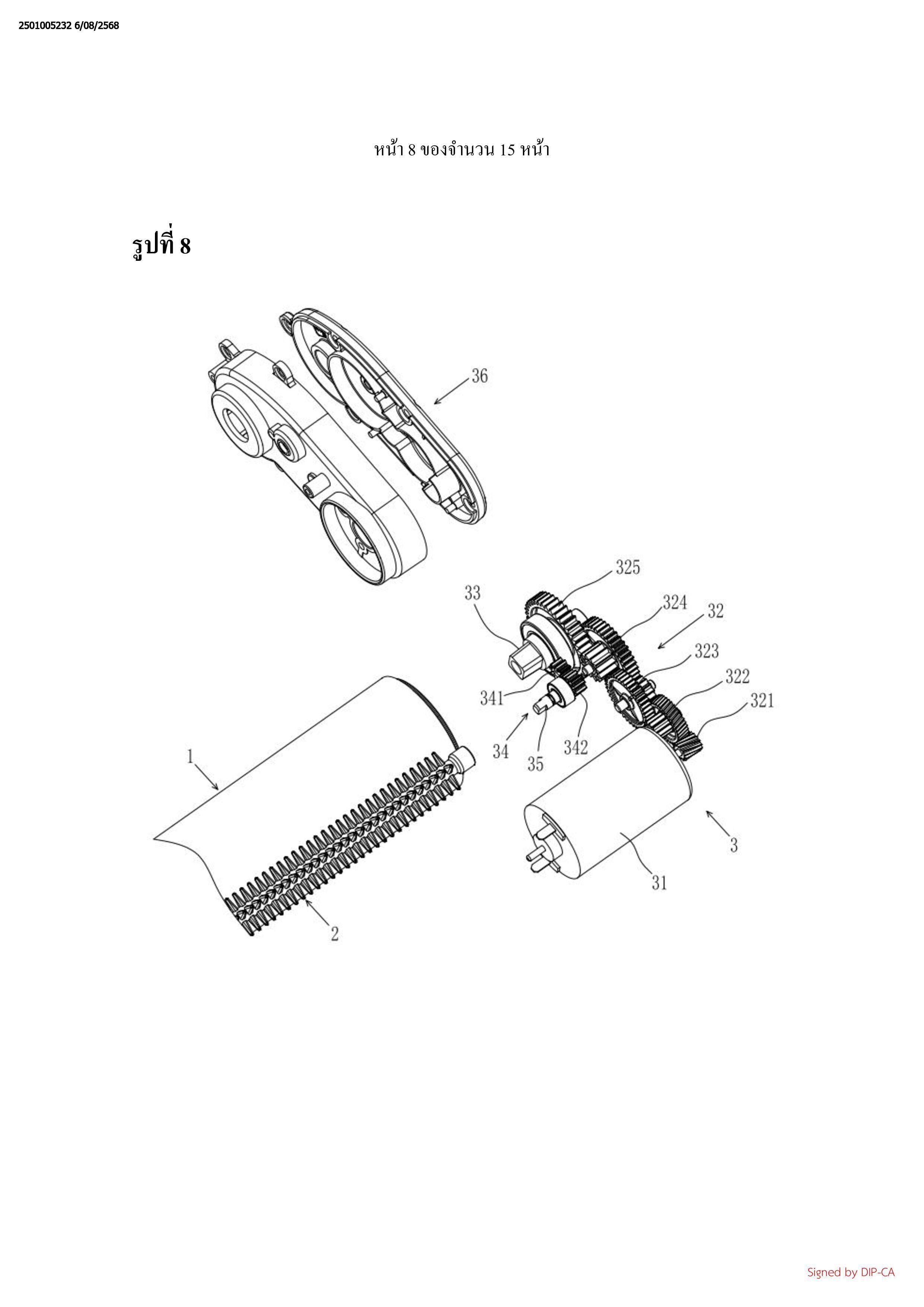

4. กลไกทำให้ฟูเชิงกลตามข้อถือสิทธิที่ 3, ที่มีลักษณะเฉพาะคือชิ้นส่วนขับเคลื่อน (3) ประกอบ
รวมด้วยมอเตอร์ (31), ชุดเฟืองที่หนึ่ง (32), และชุดเฟืองที่สอง (34);
ปลายส่งออกของมอเตอร์ (31) ถูกเชื่อมต่อย่างขับเคลื่อนได้กับปลายนำเข้าของชุดเฟืองที่
หนึ่ง (32), และปลายส่งออกของชุดเฟืองที่หนึ่ง (32) ถูกเชื่อมต่ออย่างขับเคลื่อนได้กับหัวถูพื้นแบบ
ลูกกลิ้ง (1); และ
ปลายนำเข้าของชุดเฟืองที่สอง (34) ถูกเชื่อมต่ออย่างขับเคลื่อนได้กับชุดเฟืองที่หนึ่ง (32),
และปลายส่งออกของชุดเฟืองที่สอง (34) ถูกเชื่อมต่อย่างขับเคลื่อนได้กับเเท่งทำให้ฟู (2)

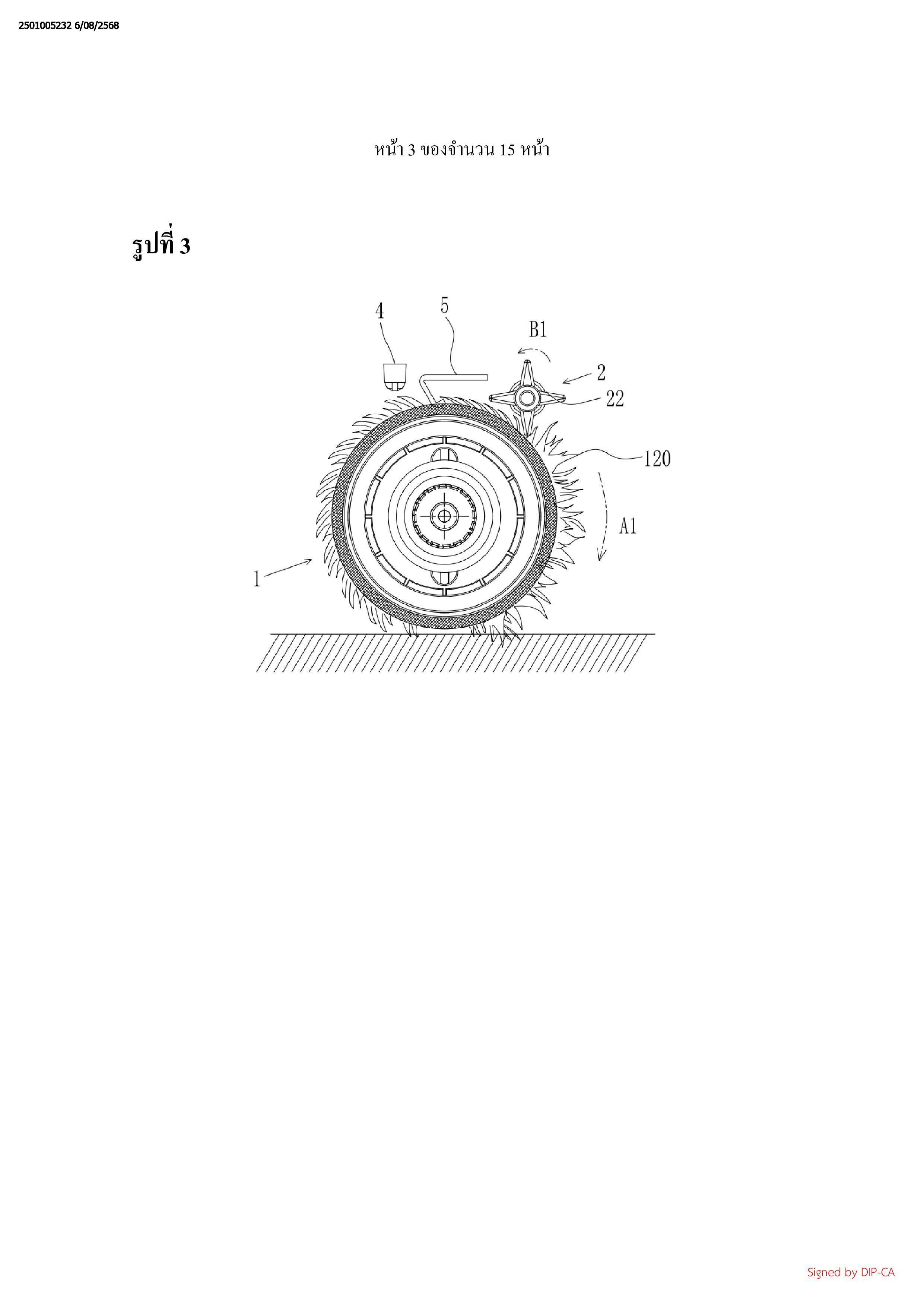

5. กลไกทำให้ฟูเชิงกลตามข้อถือสิทธิที่ 1, ที่มีลักษณะเฉพาะโดยประกอบรวมเติมด้วยด้วยหัว
พ่นน้ำ (4) และใบรีดน้ำ (5); และ
หัวพ่นน้ำ (4), ใบรีดน้ำ (5), และแท่งทำให้ฟู (2) ถูกจัดเตรียมอย่างเป็นลำดับในทิศทางการ
หมุนของหัวถูพื้นแบบลูกกลิ้ง (1)

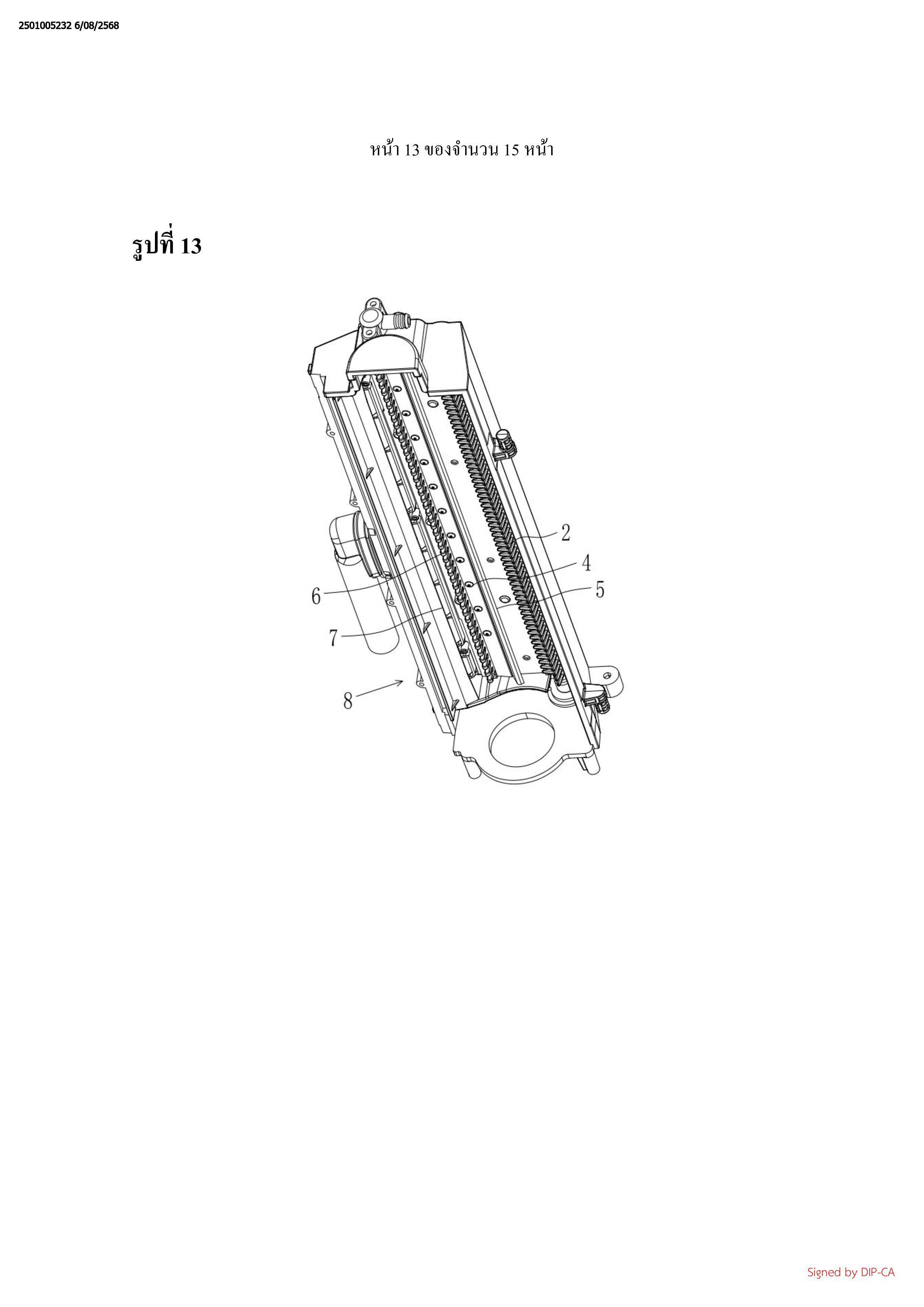

6. กลไกทำให้ฟูเชิงกลตามข้อถือสิทธิที่ 5, ที่มีลักษณะเฉพาะโดยประกอบรวมเพิ่มเติมด้วยถัง
รวบรวมน้ำ (7) และฟันหวี (6); และ
ถังรวบรวมน้ำ (7), ฟันหวี (6), หัวพ่นน้ำ (4), ใบรีดน้ำ (5), และแท่งทำให้ฟู (2) ถูกจัดเตรียม
อย่างเป็นลำดับในทิศทางการหมุนของหัวถูพื้นเบบลูกกลิ้ง (1)

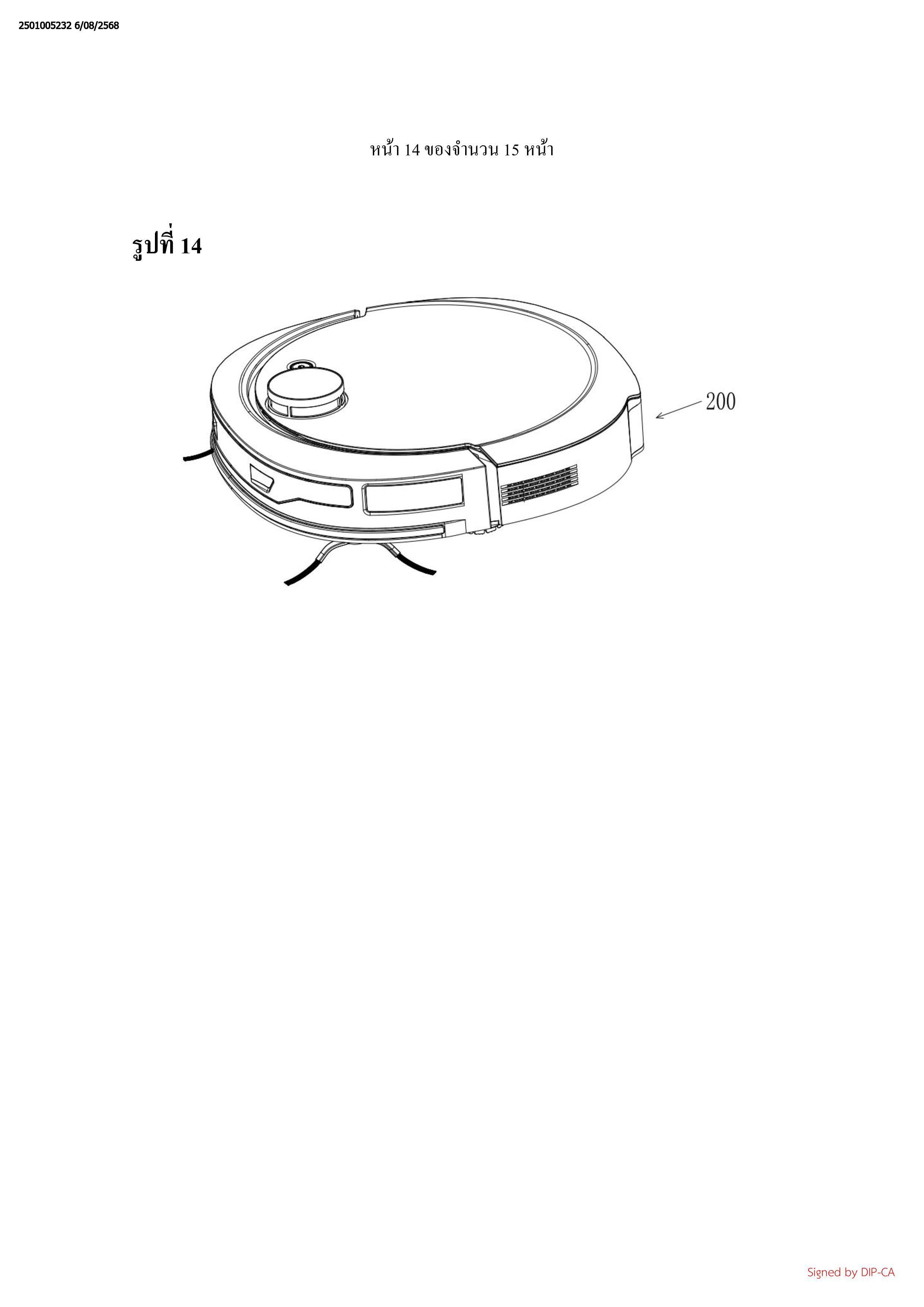

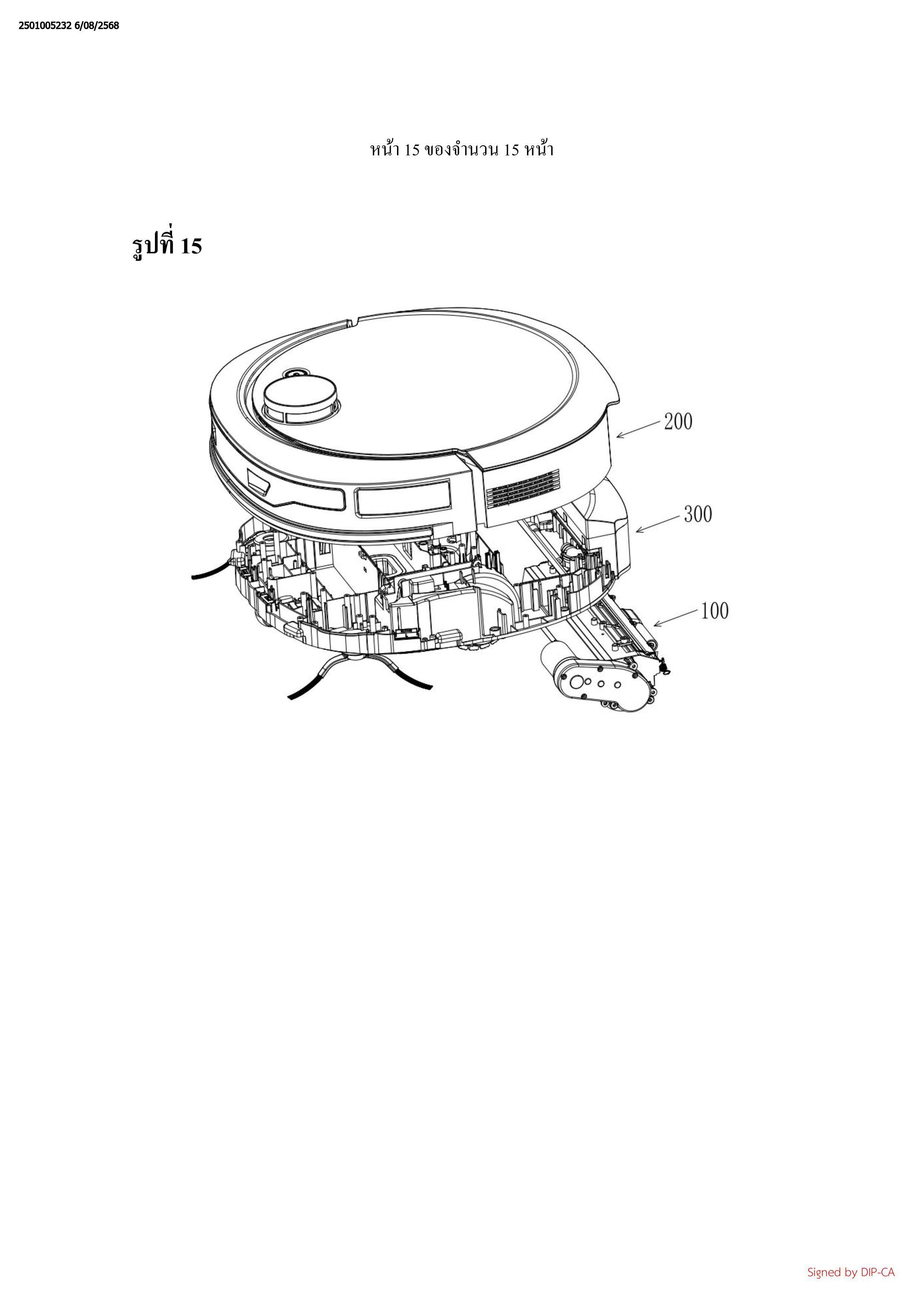

7. อุปกรณ์ทำความสะอาด, ที่มีลักษณะเฉพาะโดยประกอบรวมด้วยกลไกทำให้ฟูเชิงกล (100)
ตามข้อใดข้อหนึ่งของข้อถือสิทธิที่ 1-6, ซึ่งประกอบรวมเพิ่มเติมด้วยเปลือกภายนอก (200) และแชสซี
(300), โดยที่แชสซี (300) ถูกจัดให้มีด้วยกลไกทำให้ฟูเชิงกล (100)
8. วิธีการสำหรับทำให้หัวถูพื้นแบบลูกกลิ้งฟู, ที่มีลักษณะเฉพาะโดยประกอบรวมด้วยขั้นตอน
ต่อไปนี้:
S1: การหมุนหัวถูพื้นแบบลูกกลิ้ง (1);
S3: การหมุนแท่งทำให้ฟู (2), โดยที่ทิศทางการหมุนของแท่งทำให้ฟู (2) ตรงข้ามกับทิศ
ทางการหมุนของหัวถูพื้นแบบลูกกลิ้ง (1), และอัตราเร็วตามเส้นรอบวงของฟันที่ยื่นออก (22) ของ
แท่งทำให้ฟู (2) มากกว่าอัตราเร็วตามเส้นรอบวงของเส้นใขนุ่ม (120) ของหัวดูพื้นแบบลูกกลิ้ง (1);
ฟันที่ขึ้นออก (22) ถูกจัดโครงเบบเพื่อกวนหรือปั่นเส้นใยนุ่ม (120); และ
S1 และ S3 ถูกเริ่มอย่างเป็นลำดับหรืออย่างพร้อมกัน
9. วิธีการสำหรับทำให้หัวถูพื้นแบบบลูกกลิ้งฟูตามข้อถือสิทธิที่ 8.ที่มีลักษณะเฉพาะโดย
ประกอบรวมเพิ่มเติมด้วย S2;
S2: การพ่นน้ำไปบนชั้นถูพื้น (12) ของหัวลูพื้นแบบลูกกลิ้ง (1) ผ่านหัวพ่นน้ำ (4), และการ
บีบน้ำจากชั้นถูพื้นที่เปียกขึ้น (12) ผ่านใบรีดน้ำ (5); และ
S1, S2, และ S3 ถูกเริ่มอย่างเป็นลำดับหรืออย่างพร้อมกัน
