OCR 10KL (13/01/2568)

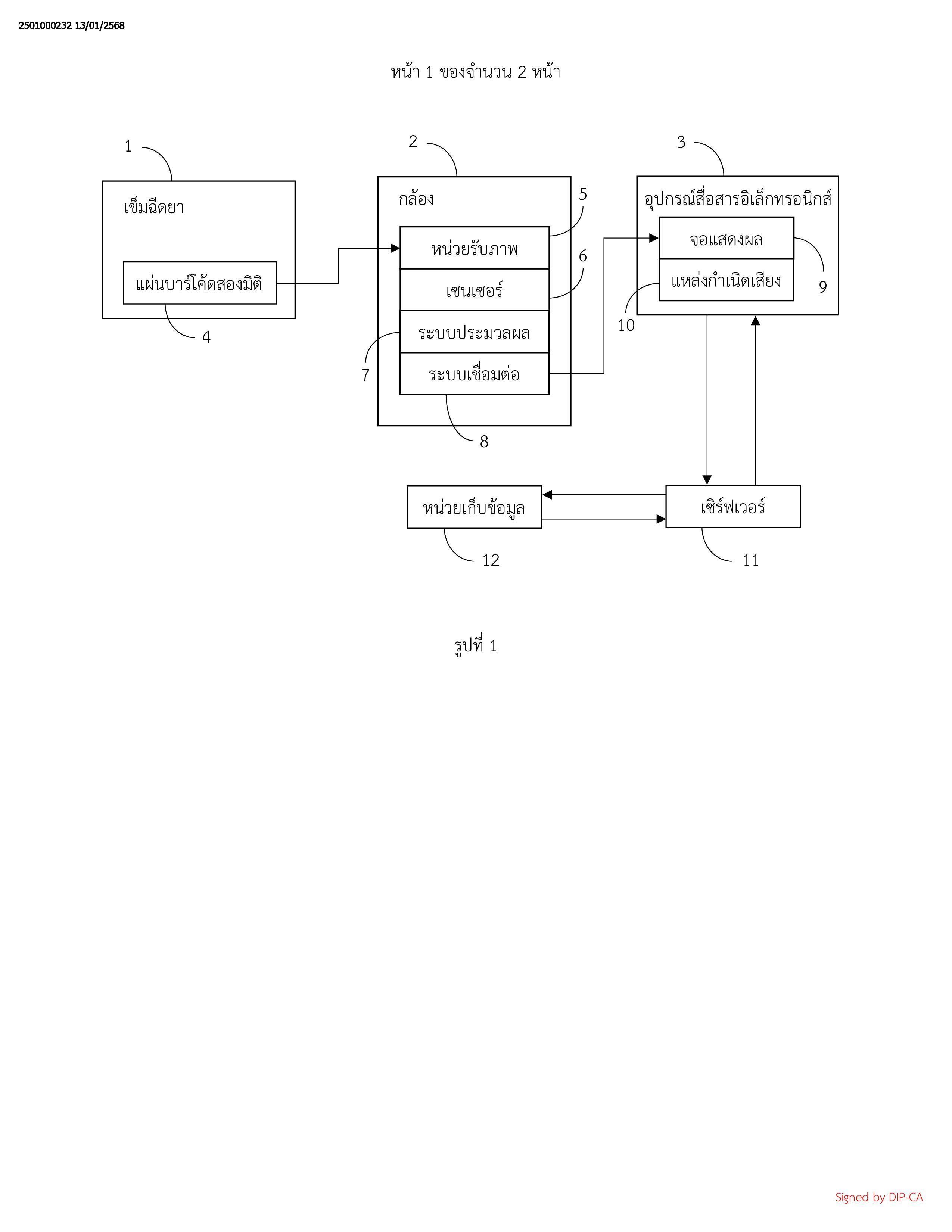

1. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย จัดให้ประกอบด้วย เข็มฉีดยา (1) ซึ่งมีแผ่น
บาร์โค้ดสองมิติ (4) ติดตั้งบนกระบอกเข็มฉีดยา (1) และกล้อง (2) ที่มีหน่วยรับภาพ (5) รับภาพแผ่นบาร์โค้ด
สองมิติ (4) ซึ่งเซนเซอร์ (6) จะตรวจจับแผ่นบาร์โค้ดสองมิติ (4) และประมวลผลลัพธ์การฝึกฉีดยาด้วยระบบ
ประมวลผล (7) โดยส่งผลลัพธ์ไปยังอุปกรณ์สื่อสารอิเล็กทรอนิกส์ (3) ด้วยระบบเชื่อมต่อ (8) ซึ่งอุปกรณ์
สื่อสารอิเล็กทรอนิกส์ (3) จะแสดงผลผ่านจอแสดงผล (9) และส่งผลการฝึกฉีดยาไปยังเซิร์ฟเวอร์ (11) โดยที่
เซิร์ฟเวอร์ (11) จัดเก็บผลการฝึกฉีดยาที่หน่วยเก็บข้อมูล (12)
โดยมีลักษณะเฉพาะคือ หน่วยรับภาพ (5) ของกล้อง (2) จะรับภาพแผ่นบาร์โค้ดสองมิติ (4) ที่ติดตั้งเรียง
กันเป็นแนวดิ่งอยู่ที่ปลายกระบอกเข็มฉีดยา (1) ด้านบน เมื่อเซนเซอร์ (6) ตรวจจับแผ่นบาร์โค้ดสองมิติ (4) ได้
ระบบประมวลผล (7) จะระบุรหัสไอดีของแผ่นบาร์โค้ดสองมิติ (4) และคำนวณหาตำแหน่งการหมุนของแผ่น
บาร์โค้ดสองมิติ (4) โดยคำนวณระยะความยาวโฟกัสของกล้อง (2) และระยะห่างระหว่างกล้อง (2) กับแผ่น
บาร์โค้ดสองมิติ (4) เพื่อปรับเปลี่ยนพิกเซลในภาพไปเป็นตำแหน่งจริงของแผ่นบาร์โค้ดสองมิติ (4) และข้อมูล
ตำแหน่งและการหมุนของแผ่นบาร์โค้ดสองมิติ (4) จะถูกนำมาใช้ในการคำนวณหาตำแหน่งของเข็มฉีดยา
(1) และระบบประมวลผล (7) ประมวลผลเพื่อจำลองการฝึกฉีดยาในรูปสามมิติได้ โดยระบบเชื่อมต่อ (8)
จะเชื่อมต่อกล้อง (2) เข้ากับอุปกรณ์สื่อสารอิเล็กทรอนิกส์ (3) ซึ่งแสดงผลการฝึกฉีดยาแบบเรียลไทม์ผ่าน
จอแสดงผล (9) ที่ซึ่งจอแสดงผล (9) จัดให้แสดงภาพจากกล้อง (2) แบบเรียลไทม์ ภาพการจำลองสามมิติ
ระดับความลึกของการฉีดยาแบบเรียลไทม์ ภาพการจำลองสามมิติความเอียงของเข็มขณะฉีดยาแบบ
เรียลไทม์ ภาพการจำลองสามมิติพื้นที่ที่เหมาะสมกับการฉีดยาแบบเรียลไทม์ ค่าสถานะการทำงานของ
เซนเซอร์ (6) ค่าที่ได้จากระบบประมวลผล (7) แบบเรียลไทม์ เมื่อระบบประมวลผล (7) ประมวลผลผลลัพธ์
การฝึกฉีดยา แล้วส่งข้อมูลผลลัพธ์ด้วยระบบเชื่อมต่อ (8) ไปยังอุปกรณ์สื่อสารอิเล็กทรอนิกส์ (3) เพื่อแจ้งผู้ฝึก
ด้วยแหล่งกำเนิดเสียง (10) และแสดงผลลัพธ์ผ่านหน้าจอแสดงผล (9) และจะทำการส่งข้อมูลการฝึกฉีดยาไป
ยังเซิร์ฟเวอร์ (11) และเซิร์ฟเวอร์ (11) จะจัดเก็บผลการฝึกฉีดยาที่หน่วยเก็บข้อมูล (12) เมื่อทำการฝึกเสร็จสิ้น

ในแต่ละครั้ง ที่ซึ่งเซิร์ฟเวอร์ (11) เรียกดูผลการฝึกฉีดยาจากหน่วยเก็บข้อมูล (12) และส่งไปยังอุปกรณ์สื่อสาร
อิเล็กทรอนิกส์ (3) เพื่อดูผลย้อนหลังผ่านจอแสดงผล (9)
2. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง กล้อง (2) แสดง
พื้นที่สำหรับฉีดยาด้วยโมดูลคาริเบท นำปลายเข็มฉีดยา (1) สัมผัสกับพื้นที่ฉีดที่ต้องการ เพื่อให้ระบบ
ประมวลผล (7) บันทึกพิกัด โดยบันทึกพิกัดเป็นจำนวนเก้าจุด ระบบประมวลผล (7) จะประมวลผลพื้นที่
สำหรับการฉีดยา และแสดงพื้นที่สำหรับการฉีดยาผ่านจอแสดงผล (9)
3. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง อุปกรณ์สื่อสาร
อิเล็กทรอนิกส์ (3) เลือกได้จาก สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์ แล็ปท็อป
4. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง แผ่นบาร์โค้ดสองมิติ
(4) จัดให้เป็นแผ่นมาร์กเกอร์อาร์ยูโค
5. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง แผ่นบาร์โค้ดสองมิติ
(4) จำนวนในการติดตั้งบนเข็มฉีดยา (1) มากว่าหนึ่งแผ่น
6. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 5 ที่ซึ่ง แผ่นบาร์โค้ดสองมิติ
(4) จำนวนในการติดตั้งบนเข็มฉีดยา (1) ที่เหมาะสมที่สุดคือสี่แผ่น
7. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง ระบประมวลผล
(7) จัดให้คำนวณ ตำแหน่งของเข็มฉีดยา (1) ระดับความลึกของการฉีดยา ความเอียงของเข็มขณะฉีดยา
ระยะเวลาที่ใช้ในการฉีดยา ผลลัพธ์ของการฝึกฉีดยา พื้นที่ที่เหมาะสมกับการฉีดยา

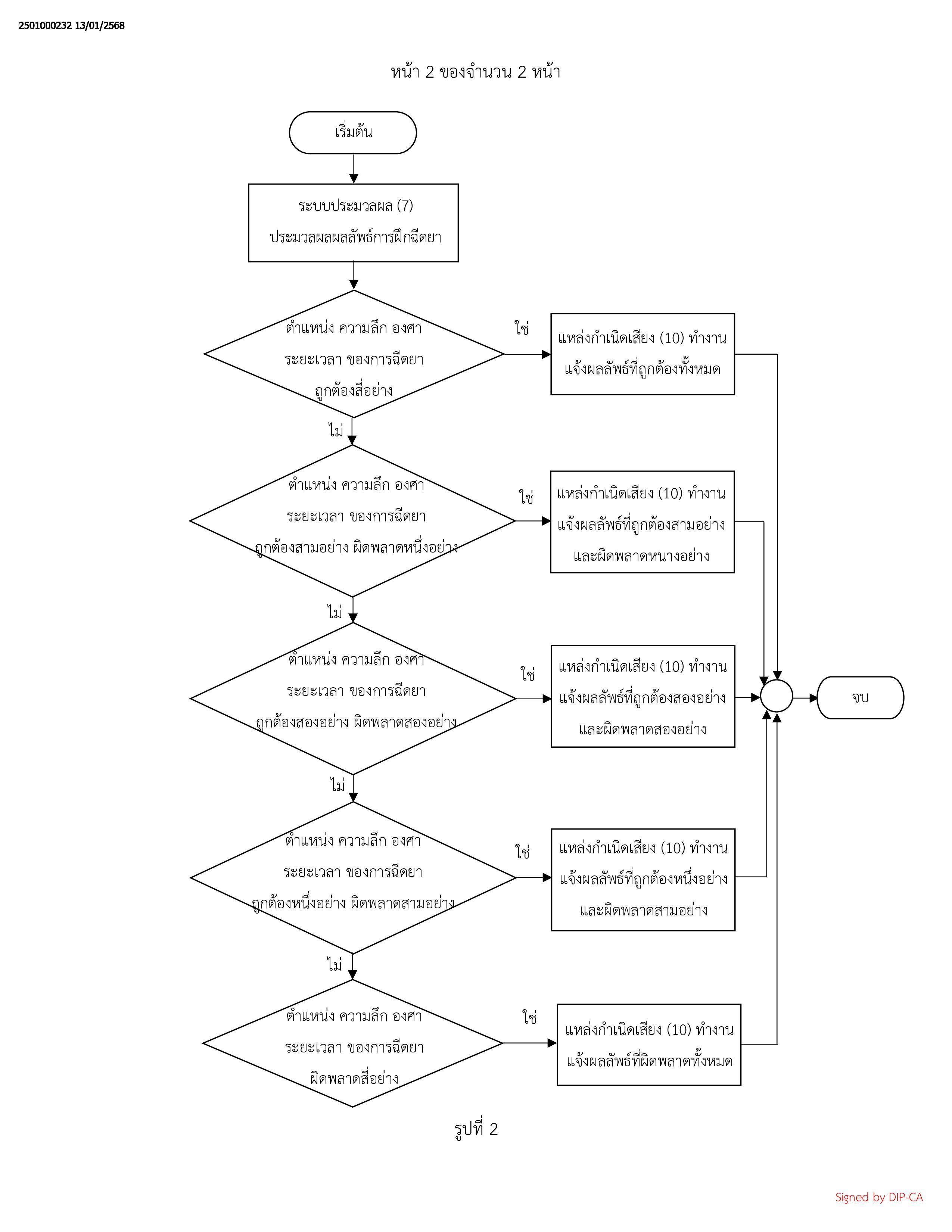

8. ชุดฝึกฉีดยาเข้ากล้ามเนื้อทารกแรกเกิดด้วยระบบเซนเซอร์ไร้สาย ตามข้อถือสิทธิที่ 1 ที่ซึ่ง แหล่งกำเนิดเสียง
(10) เมื่อระบุประมาลผล (7) ประมวลผลผลลัพธ์การฝึกฉีดยาถูกต้อง ได้แก่ ตำแหน่งของเข็มฉีดยา (1) ระดับ
ความลึกของการฉีดยา ความเอียงของเข็มขณะฉีดยา ระยะเวลาที่ใช้ในการฉีดยา จะแจ้งผลลัพธ์การฝึกฉีดยาที
ถูกต้อง เมื่อผลลัพธ์การฝึกฉีดยาเกิดความผิดพลาดมากกว่าหนึ่งอย่าง จะแจ้งเตือนผลลัพธ์การฝึกฉีดยาข้อที่

ผิดพลาดและข้อที่ถูกต้อง เมื่อผลลัพธ์การฝึกฉีดยาเกิดความผิดพลาดทั้งหมด จะแจ้งผลลัพธ์การฝึกฉีดยาที่
ผิดพลาด
