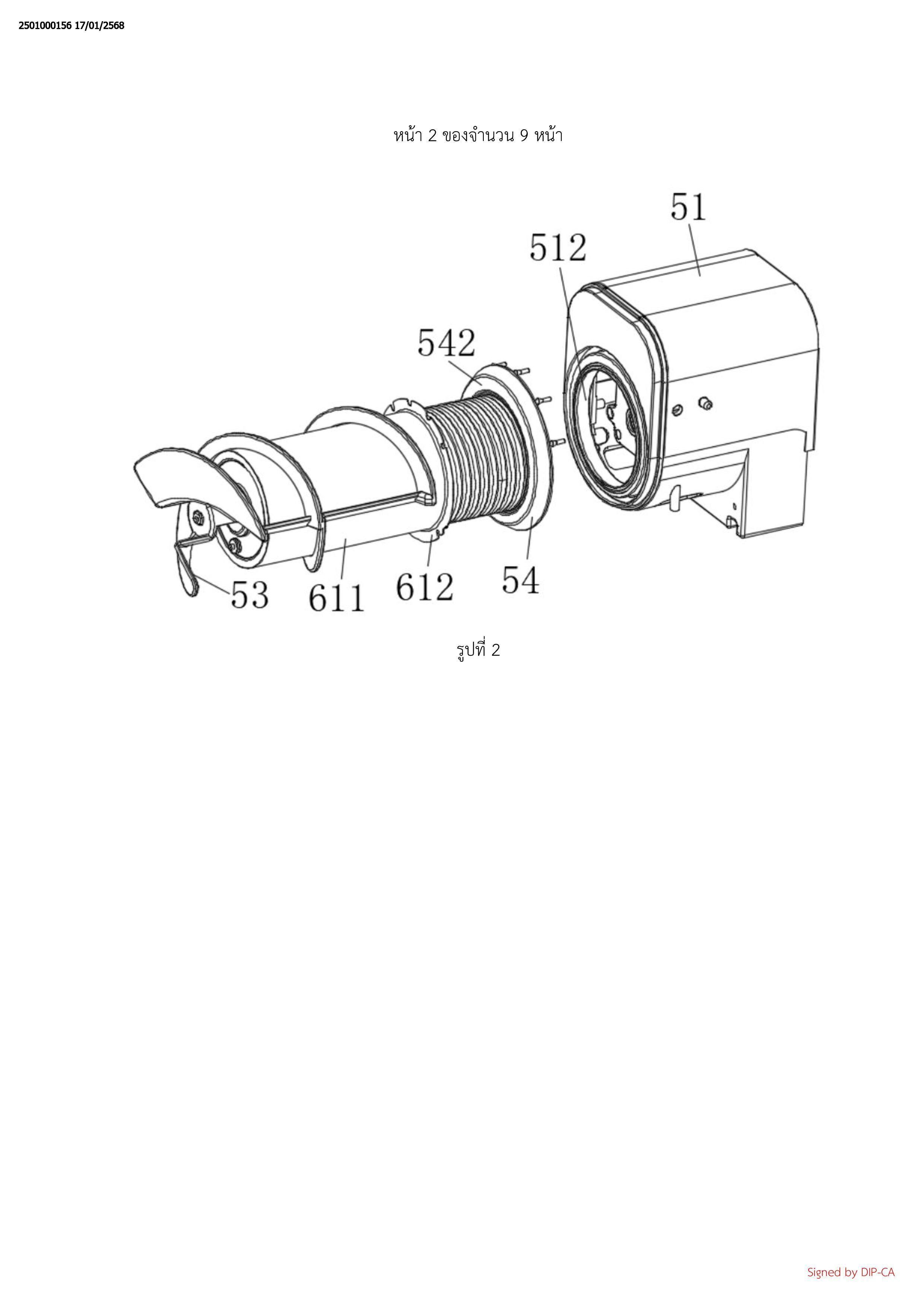

1. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนซึ่งประกอบรวมด้วยชิ้นส่วนประกอบสำหรับกวน และชิ้นส่วน
ประกอบสำหรับทำความเย็น ที่ซึ่งชิ้นส่วนประกอบสำหรับกวนประกอบรวมด้วยฝาครอบป้องกัน มอเตอร์ขับเคลื่อน
และใบมีด มอเตอร์ขับเคลื่อนถูกจัดวางอยู่ภายในฝาครอบป้องกัน ชิ้นส่วนประกอบสำหรับทำความเย็นประกอบรวม
ด้วยเครื่องระเหย เครื่องระเหยถูกจัดวางอยู่ที่ด้านข้างของมอเตอร์ขับเคลื่อน มอเตอร์ขับเคลื่อนลอดผ่านเครื่องระเทย
และถูกต่อเข้ากับใบมีด เครื่องระเหยถูกต่อเข้ากับฝาครอบป้องกัน และมอเตอร์ขับเคลื่อนสามารถขับเคลื่อนใบมีดเพื่อให้
หมุนไปตามผนังด้านข้างของเครื่องระเหยได้

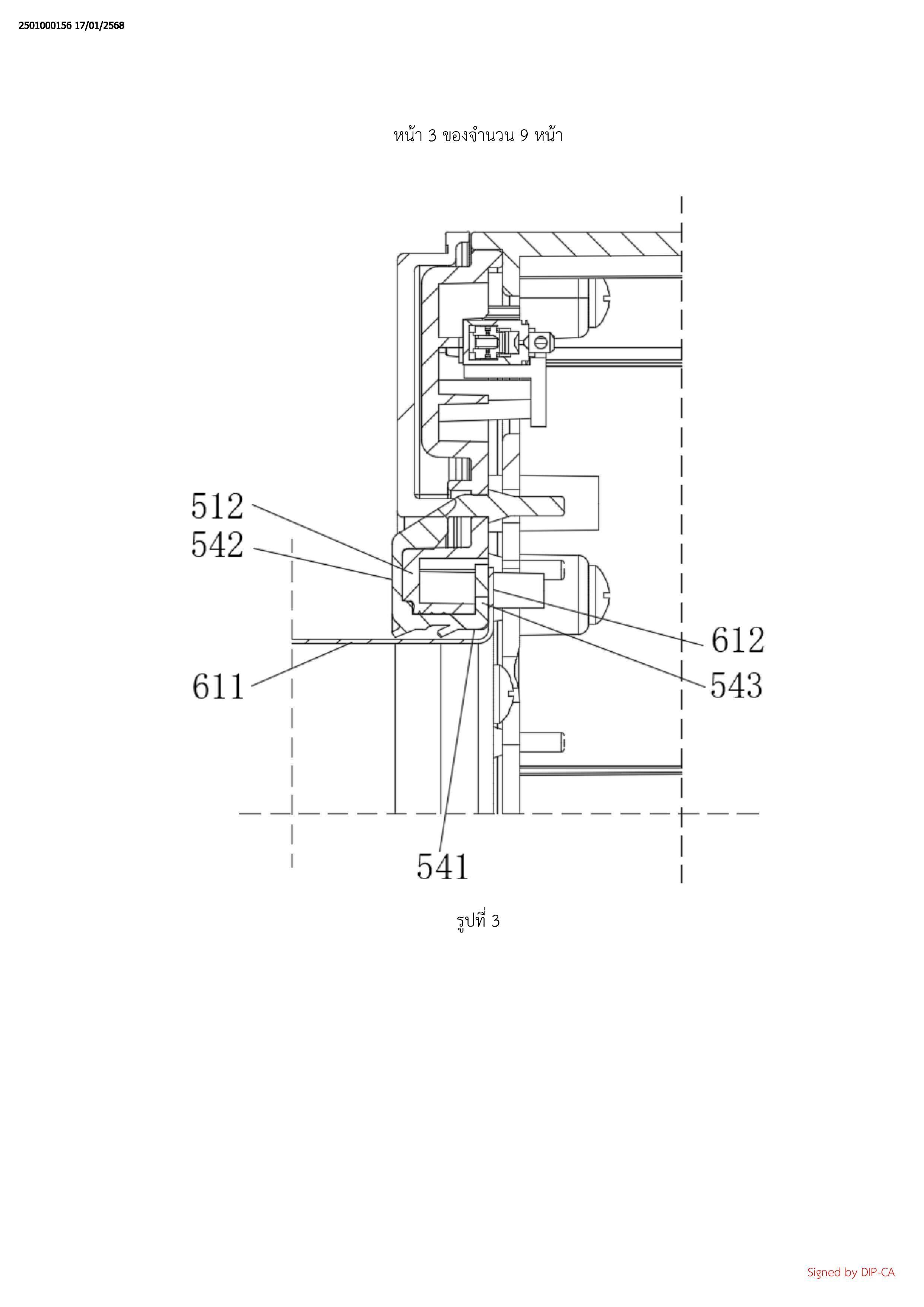

ที่ซึ่งชิ้นส่วนประกอบสำหรับกวนประกอบเพิ่มเติมด้วยวงแหวนปิดผนึก วงแหวนปิดผนึกประกอบรวมด้วยวง
แหวนปิดผนึกด้านในและวงแหวนปิดผนึกด้านนอก และวงแหวนปิดผนึกด้านในตั้งอยู่ที่ด้านหน้าและด้านหลังของวง
แหวนปิดผนึกด้านในตามลำดับ ปลายของฝาครอบป้องกับถูกจัดเตรียมให้มีแผ่นวงแหวนด้านใน ซึ่งเครื่องระเหยจะลอด
ผ่านแผ่นวงแหวนด้านใน วงแหวนปิดผนึกด้านนอกจดกับพื้นผิวของแผ่นวงแหวนด้านในที่อยู่ใกล้กับเครื่องระเหย วง
แหวนปิดผนึกด้านในจดกับพื้นผิวของแผ่นวงแหวนด้านในที่อยู่ใกล้กับมอเตอร์ขับเคลื่อน และวงแหวนปิดผนึกด้านในถูก
จัดวางอยู่ที่จุดเชื่อมต่อระหว่างแผ่นวงแหวนด้านในและผนังด้านนอกของเครื่องระเหย
2. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 1 ที่ซึ่งเครื่องระเหยประกอบรวมด้วยกระบอกลด
อุณหภูมิ แผ่นวงแหวนด้านในถูกจัดเตรียมให้มีรูสำหรับติดตั้ง กระบอกลดอุณหภูมิลอดผ่านรูสำหรับติดตั้ง วงแหวนปิด
ผนึกด้านในถูกจัดวางอยู่ระหว่างผนังด้านในของรูสำหรับติดตั้งและผนังด้านนอกของกระบอกลดอณหภูมิ
ที่ซึ่งปลายด้านหนึ่งของกระบอกลดอุณหภูมิถูกจัดเตรียมให้มีวงแหวนสำหรับตรึง โดยวงแหวนสำหรับตรึงยื่น
ออกมาจากกระบอกลดอุณหภูมิไปทางด้านนอกและถูกต่อเข้ากับด้านข้างของแผ่นวงแหวนด้านในที่อยู่ใกล้กับมอเตอร์
ขับเคลื่อน วงแหวนปิดผนึกด้านในถูกจัดวางอยู่ระหว่างวงแหวนสำหรับตรึงและแผ่นวงแหวนด้านใน และ
วงแหวนปิดผนึกด้านนอกครอบพื้นผิวของแผ่นวงแหวนด้านในที่อยู่ใกล้กับเครื่องระเหย

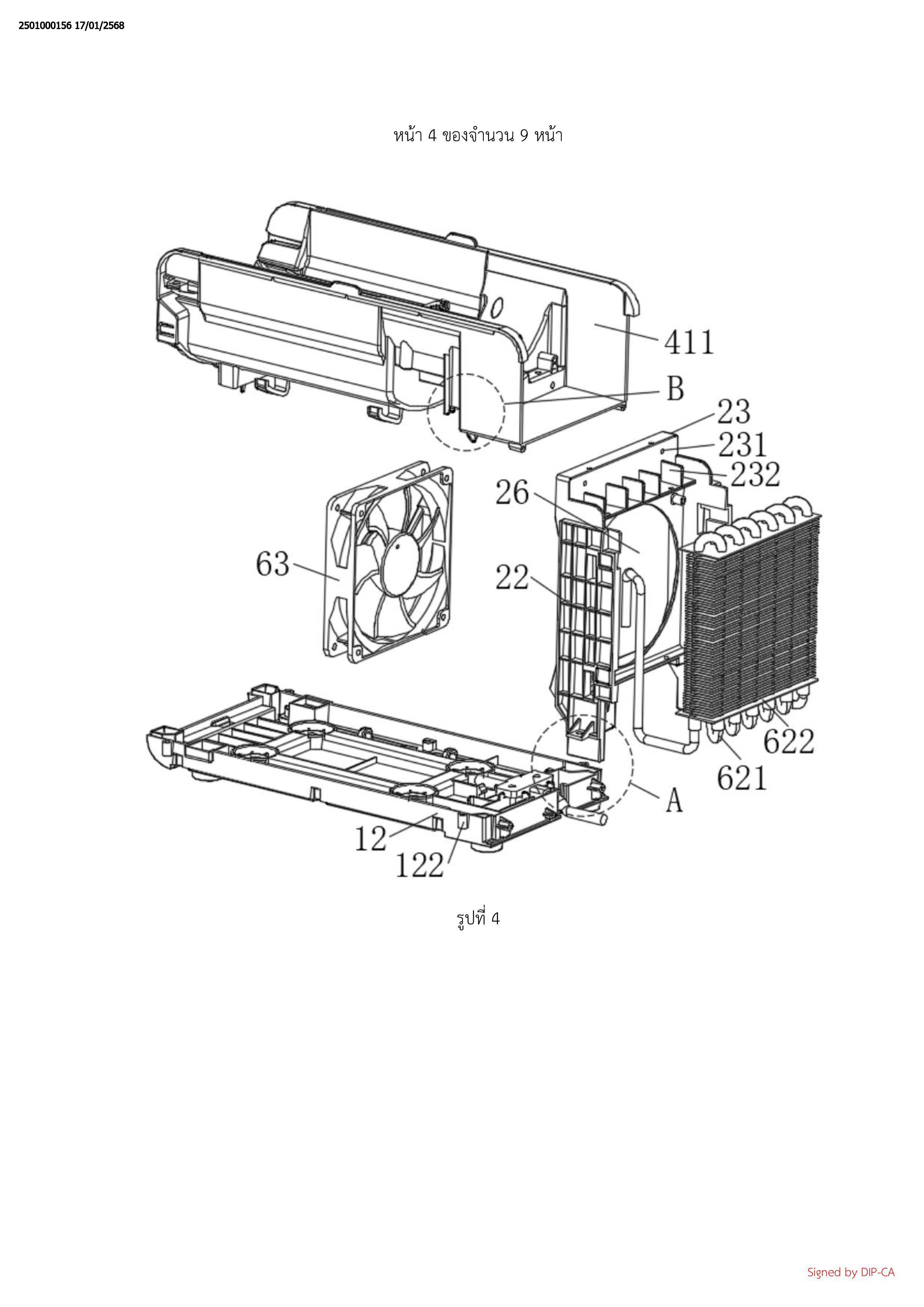

3. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 1 ที่ซึ่งชิ้นส่วนประกอบสำหรับทำความเย็น
ประกอบเพิ่มเติมด้วยเครื่องควบแน่น และเครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนประกอบเพิ่มเติมด้วยชิ้นส่วน
ประกอบสำหรับตรึงและชิ้นส่วนประกอบแผ่นโดยรอบ ชิ้นส่วนประกอบสำหรับตรึงประกอบรวมด้วยแผ่นฐาน แผ่นฐาน
ถูกจัดเตรียมให้มีกรอบรองรับด้านหลัง ส่วนล่างสุดของกรอบรองรับด้านหลังถูกตรึงเข้ากับแผ่นฐาน ชิ้นส่วนประกอบ
แผ่นโดยรอบประกอบรวมด้วยแผ่นด้านข้าง แผ่นด้านข้างถูกจัดวางอยู่ที่ด้านซ้ายและด้านขวาของแผ่นฐาน กรอบรองรับ
ด้านหลังสองด้านจดกับแผ่นด้านข้าง กรอบรองรับด้านหลังถูกจัดเตรียมให้มีร่องด้านหลัง เครื่องควบแน่นประกอบรวม
ด้วยข้อต่อท่อทองแดง ข้อต่อท่อทองแดงถูกจัดวางอยู่ที่ด้านบนและด้านล่างของเครื่องควบแน่น เครื่องควบแน่นถูกตรึง
เข้ากับกรอบรองรับด้านหลัง และด้านซ้ายและด้านขวาของเครื่องควบแน่นจดกับผนังด้านข้างด้านซ้ายและด้านขวาของ
ร่องด้านหลัง
4. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 3 ที่ซึ่งปลายด้านหลังของแผ่นฐานถูกจัดเตรียมให้

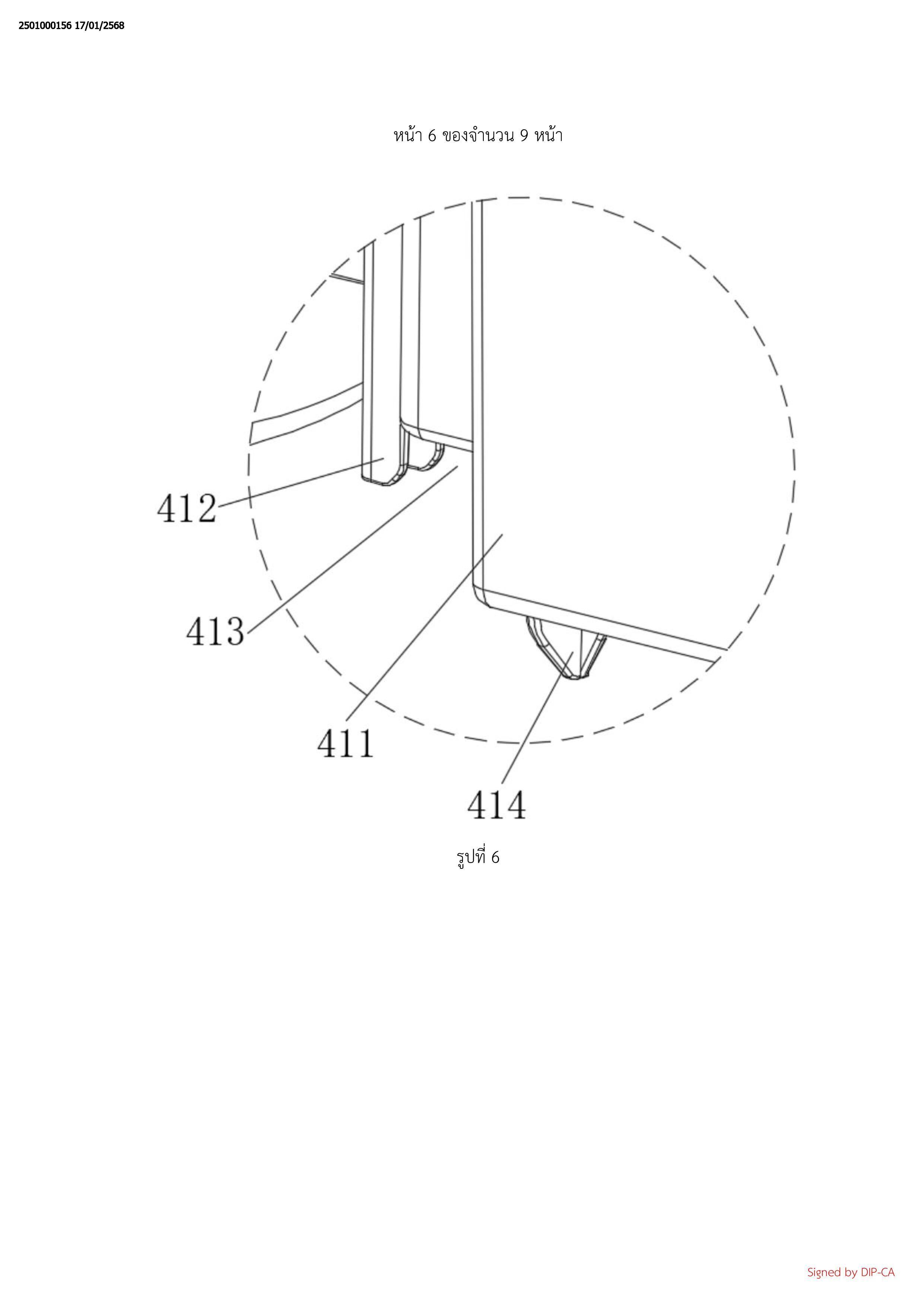

มีส่วนติดตั้งด้านหลัง ส่วนติดตั้งด้านหลังถูกจัดเตรียมให้มีร่องจัดตำแหน่งกรอบรองรับ ร่องจัดตำแหน่งกรอบรองรับมี
ช่องเปิดที่หันหน้าขึ้นด้านบน ด้านอกของร่องจัดตำแหน่งกรอบรองรับถูกจัดเตรียมให้มีรูตรึงกรอบรองรับ ด้านซ้ายและ
ด้านขวาของกรอบรองรับด้านหลังถูกจัดเตรียมให้มีส่วนคอลัมน์ที่จัดวางในแนวดิ่ง ส่วนล่างสุดของส่วนคอลัมน์แต่ละ
ส่วนถูกจัดเตรียมให้มีแผ่นสำหรับสอดด้านหลัง ด้านข้างของแผ่นสำหรับสอดด้านหลังแต่ละชิ้นถูกจัดเตรียมให้มีแผ่นตรึง
สำหรับติดตั้งด้านหลัง แผ่นตรึงสำหรับติดตั้งด้านหลังยื่นออกมาจากพื้นผิวของแผ่นสำหรับสอดด้านหลังไปทางด้านนอก
ซึ่งประกอบขึ้นเป็นรูปตัว "L" ที่มีแผ่นสำหรับสอดด้านหลัง และแผ่นสำหรับสอดด้านหลังสามารถสอดเข้าไปในร่องจัด
ตำแหน่งกรอบรองรับเพื่อให้เกิดผลในการจัดตำแหน่งได้ และแผ่นตรึงสำหรับติดตั้งด้านหลังถูกตรึงเข้ากับรูตรึงกรอบ
รองรับโดยใช้ส่วนประกอบสำหรับยึด
5. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 4 ที่ซึ่งเครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือน
ประกอบเพิ่มเติมด้วยชิ้นส่วนประกอบสำหรับรองรับ ชิ้นส่วนประกอบสำหรับรองรับประกอบรวมด้วยกรอบแบริง ฝา
ครอบป้องกันถูกตรึงเข้ากับกรอบแบริง กรอบแบริงถูกจัดวางอยู่เหนือกรอบรองรับด้านหลัง ด้านหลังของกรอบแบริงถูก

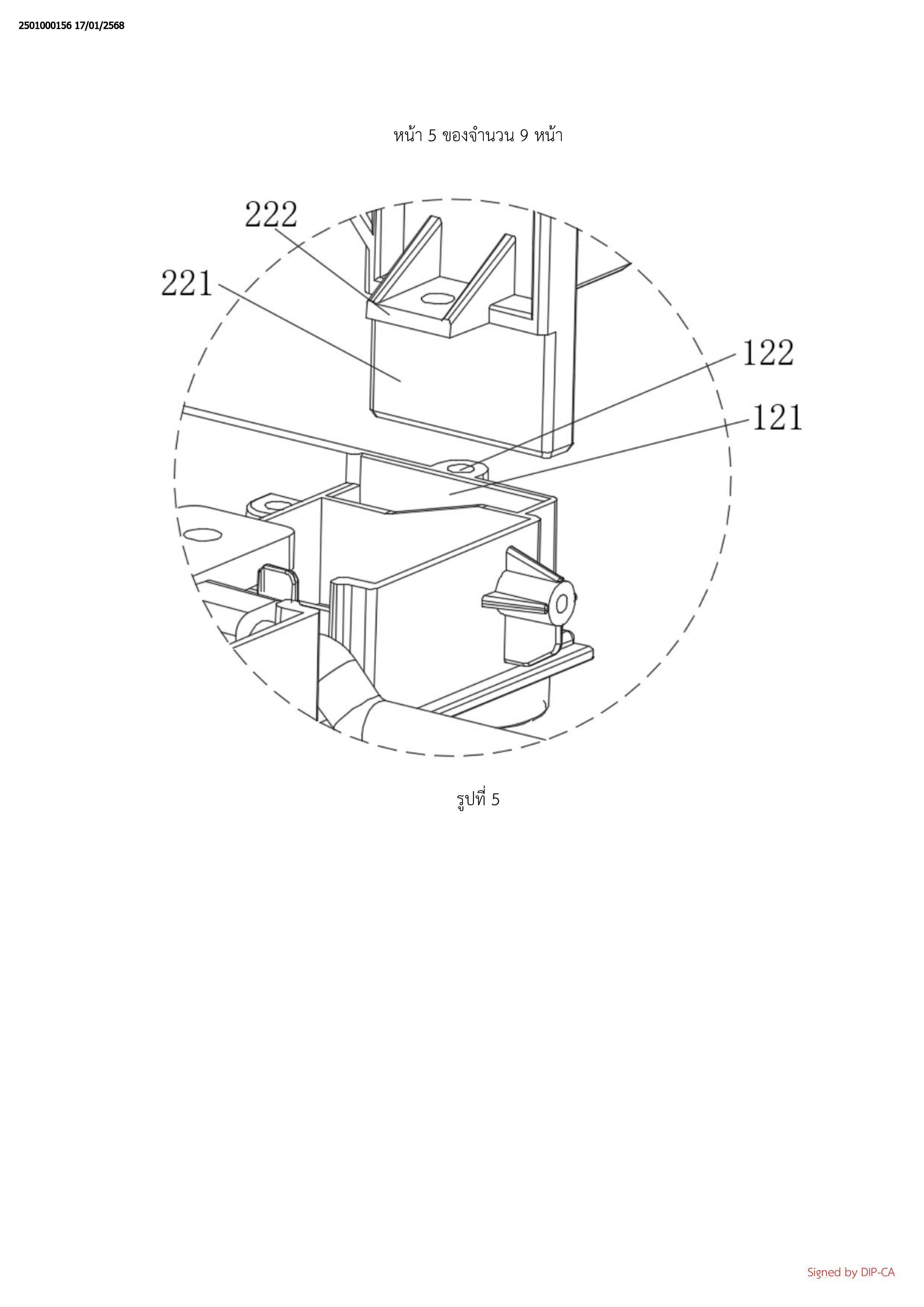

จัดเตรียมให้มีส่วนติดตั้งแบริงด้านหลัง ส่วนติดตั้งแบริงด้านหลังมีเสาจัดตำแหน่งด้านหลังที่หนึ่งที่จัดวางในแนวดิ่งที่
ด้านข้างของชิ้นส่วนดังกล่าว เสาจัดตำแหน่งด้านหลังที่หนึ่งและส่วนติดตั้งแบริงด้านหลังประกอบขึ้นเป็นเป็นร่องจัด
ตำแหน่งด้านหลัง ส่วนบนของกรอบรองรับด้านหลังถูกจัดเตรียมให้มีส่วนยื่นส่วนบนด้านหลัง ส่วนยื่นด้านบนส่วนหลัง
สามารถสอดเข้าไปในร่องจัดตำแหน่งด้านหลังได้ ส่วนยื่นด้านบนส่วนหลังถูกจัดเตรียมให้มีรูตรึงส่วนบนด้านหลังที่
จัดเรียงตัวในแนวระดับ และส่วนติดตั้งแบริงด้านหลังถูกตรึงเข้ากับรูตรึงส่วนบนด้านหลังโดยใช้ส่วนประกอบสำหรับยึด
6. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 5 ที่ซึ่งส่วนยื่นส่วนล่างด้านหลังถูกจัดวางอยู่ใต้
ส่วนยื่นส่วนบนด้านหลัง ส่วนยื่นส่วนบนด้านหลังและส่วนยื่นส่วนล่างด้านหลังถูกจัดวางอยู่ระหว่างส่วนคอลัมน์สองส่วน
ส่วนยื่นส่วนบนด้านหลัง ส่วนยื่นส่วนล่างด้านหลัง และส่วนคอลัมน์สองส่วนจะกำหนดเขตร่องด้านหลัง
ด้านบนและด้านล่างของเครื่องควบแน่นถูกจัดเตรียมให้มีแผ่นส่วนปลาย แผ่นส่วนปลายถูกตรึงเข้ากับส่วนยื่น
ส่วนบนด้านหลังและส่วนยื่นส่วนล่างด้านหลังตามลำดับ แผ่นจัดตำแหน่งด้านหลังที่จัดเรียงตัวในแนวดิ่งถูกจัดวางอยู่
ทางด้านข้างของส่วนยื่นส่วนบนด้านหลังซึ่งอยู่ตรงข้ามกับเสาจัดตำแหน่งด้านหลังที่หนึ่ง และส่วนล่างสุดของส่วนติดตั้ง
แบริงด้านหลังถูกจัดเตรียมให้มีเสาจัดตำแหน่งด้านหลังที่สองที่จัดวางในแนวดิ่ง ด้านข้างของเสาจัดตำแหน่งด้านหลังที่
สองจดกับด้านข้างของแผ่นจัดดำแหน่งด้านหลัง ส่วนล่างสุดของส่วนติดตั้งแบริงด้านหลังจดกับขอบด้านบนของแผ่นจัด
ตำแหน่งด้านหลัง

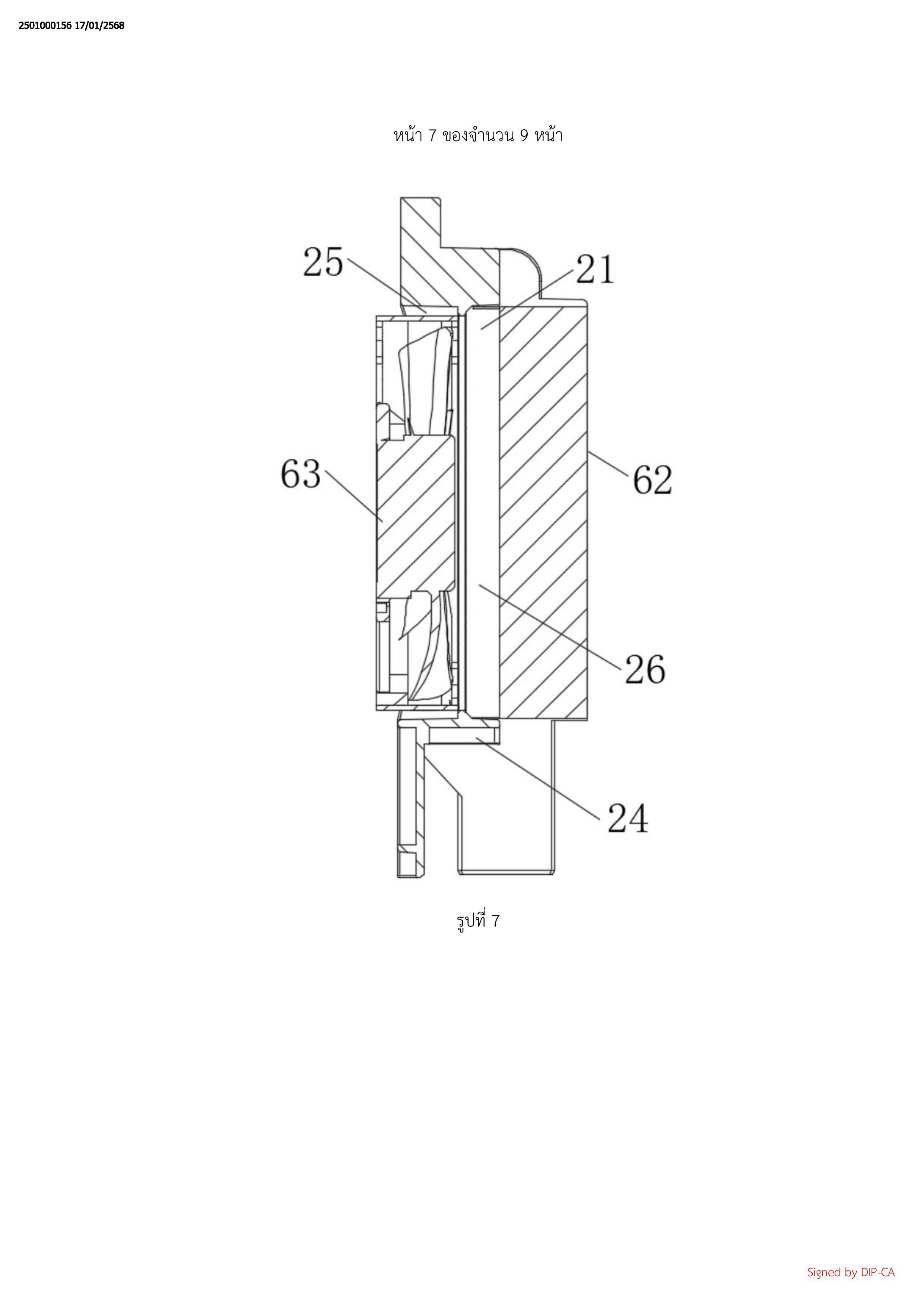

7. เครื่องทำเครื่องดื่มเกล็ดหิมะตามข้อถือสิทธิที่ 5 ที่ซึ่งชิ้นส่วนประกอบสำหรับทำความเย็นประกอบเพิ่มเติม
ด้วยพัดลมลดอุณหภูมิที่หนึ่งและคอมเพรสเซอร์ ชิ้นส่วนประกอบแผ่นโดยรอบประกอบเพิ่มเติมด้วยแผ่นด้านหน้าและ
แผ่นด้านหลัง กรอบรองรับด้านหลังประกอบเพิ่มเติมด้วยร่องด้านหน้า ร่องด้านหลังถูกจัดวางอยู่ที่ด้านข้างของกรอบ
รองรับด้านหลังที่อยู่ใกล้กับแผ่นด้านหลัง ร่องด้านหน้าถูกจัดวางอยู่ที่ด้านข้างของกรอบรองรับด้านหลังที่อยู่ใกล้กับแผ่น
ด้านหน้า พัดลมลดอุณหภูมิที่หนึ่งถูกตรึงเข้ากับร่องด้านหน้า ช่องลดอุณหภูมิถูกประกอบขึ้นระหว่างส่วนคอลัมน์สอง
ส่วน ร่องด้านหน้าและร่องด้านหลังถูกต่อเข้าด้วยกันผ่านช่องลดอุณหภูมิ และคอมเพรสเซอร์ถูกตรึงเข้ากับแผ่นฐานและ
ถูกจัดวางอยู่ระหว่างพัดลมลดอุณหภูมิที่หนึ่งและแผ่นด้านหน้า

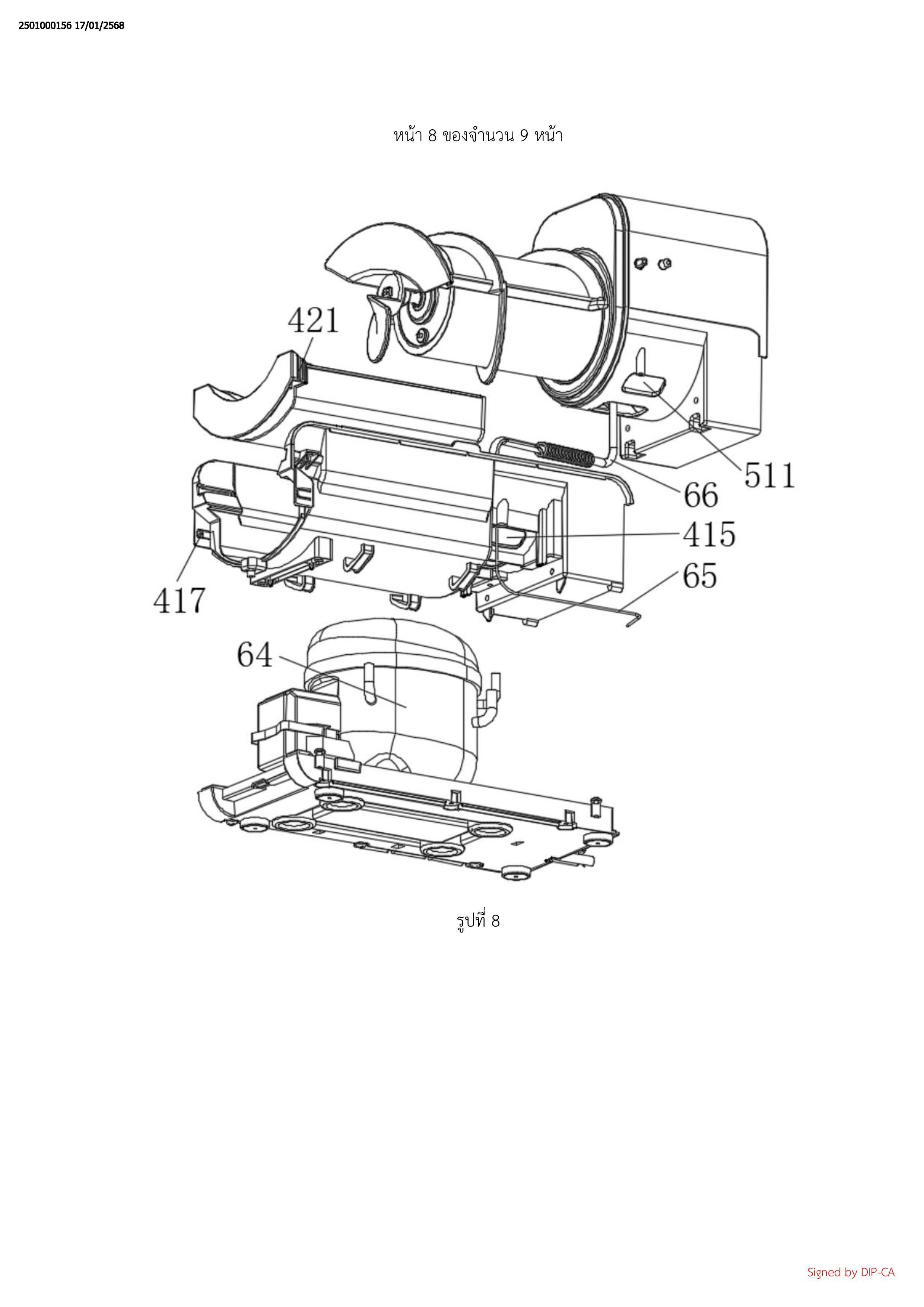

8. เครื่องทำเครื่องดื่มเกล็ดหิมะตามข้อถือสิทธิที่ 7 ที่ซึ่งชิ้นส่วนประกอบสำหรับทำความเย็นประกอบเพิ่มเติม
ด้วยห่อควบคุมการไหลและท่อดึงอากาศกลับ คอมเพรสเชอร์ถูกต่อเข้ากับทางเข้าของเครื่องควบแน่น เครื่องควบแน่น
ถูกต่อเข้ากับเครื่องระเหยผ่านท่อควบคุมการไหล เครื่องระเหยถูกต่อเข้ากับคอมเพรสเซอร์ผ่านท่อดึงอากาศกลับ
ที่ซึ่งส่วนล่างสุดของฝาครอบป้องกันถูกจัดเตรียมให้มีรูลดอุณหภูมิที่หนึ่ง ส่วนล่างสุดของกรอบแบริงถูก
จัดเตรียมให้มีรูลดอุณหภูมิที่สอง รูลดอุณหภูมิมีที่หนึ่งและสองถูกจัดเรียงในแนวเดียวกันและจัดวางอยู่ใต้มอเตอร์
ขับเคลื่อน ท่อควบคุมการไหลกระจายตัวอยู่ตามท่อดึงอากาศกลับ ส่วนกลางของท่อควบคุมการไหลถูกพันและตรึงเข้า
กับส่วนกลางของท่อดึงอากาศกลับ และทั้งท่อดึงอากาศกลับและท่อควบคุมการไหลจะลอดผ่านฝาครอบป้องกันจาก
เครื่องระเหยไปทางด้านข้าง และหลังจากนั้นจึงลอดผ่านรูลดอุณหภูมิที่หนึ่งและรูลดอุณหภูมิที่สอง
9. เครื่องทำเครื่องดื่มเกล็ดหิมะตามข้อถือสิทธิที่ 5 ที่ซึ่งชิ้นส่วนประกอบสำหรับรองรับประกอบเพิ่มเติมด้วย
ถาดเก็บน้ำ กรอบแบริงถูกจัดเตรียมให้มีร่องสำหรับรองรับ ถาดเก็บน้ำถูกจัดวางอยู่บนร่องสำหรับรองรับและตั้งอยู่ใต้
เครื่องระเหยและใบมีด ปลายด้านหนึ่งของถาดเก็บนำถูกต่อเข้ากับส่วนล่างสุดของฝาครอบป้องกันโดยแนบสนิท ปลาย
อีกด้านหนึ่งของถาดเก็บน้ำมีร่องจัดตำแหน่งถาดเก็บน้ำที่จัดเรียงตัวในแนวตามยาวทั้งสองด้าน และปลายด้านหน้าของ
กรอบแบริงถูกจัดเตรียมให้มีหัวเข็มขัดสำหรับเชื่อมต่อ หัวเข็มขัดสำหรับเชื่อมต่อสามารถสอดเข้าไปในร่องจัดตำแหน่ง
ในแนวระดับได้

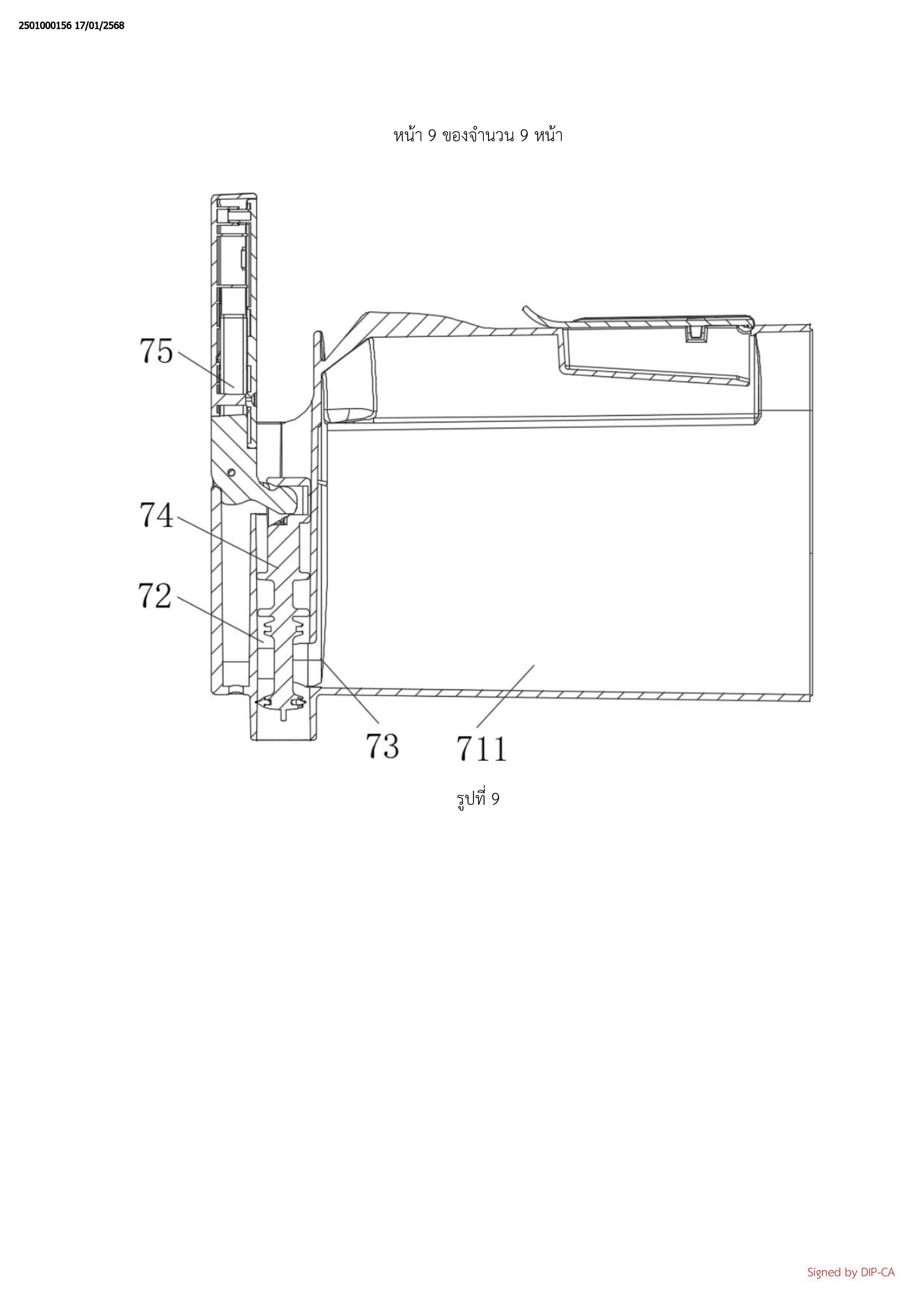

10. เครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือนตามข้อถือสิทธิที่ 1 ที่ซึ่งเครื่องทำเครื่องดื่มเกล็ดหิมะในครัวเรือน
ประกอบเพิ่มเติมด้วยชิ้นส่วนประกอบสำหรับการจ่าย ชิ้นส่วนประกอบสำหรับการจ่ายประกอบรวมด้วยกระบอก
สำหรับเก็บรักษาที่จัดเรียงตัวในแนวระดับ และกระบอกสำหรับการจ่ายที่จัดเรียงตัวในแนวดิ่ง กระบอกสำหรับเก็บ
รักษาและกระบอกสำหรับการจ่ายถูกต่อเข้าด้วยกันผ่านช่องทางเชื่อมต่อ วาล์วสำหรับดึงจัดวางอยู่ภายในกระบอก
สำหรับการจ่าย ส่วนบนสุดของวาล์วสำหรับดึงถูกจัดเตรียมให้มีด้ามจับสำหรับดึง และด้ามจับสำหรับดึงสามารถ
ปฏิบัติการปิดหรือเปิดช่องทางเชื่อมต่อได้
