OCR 07AP

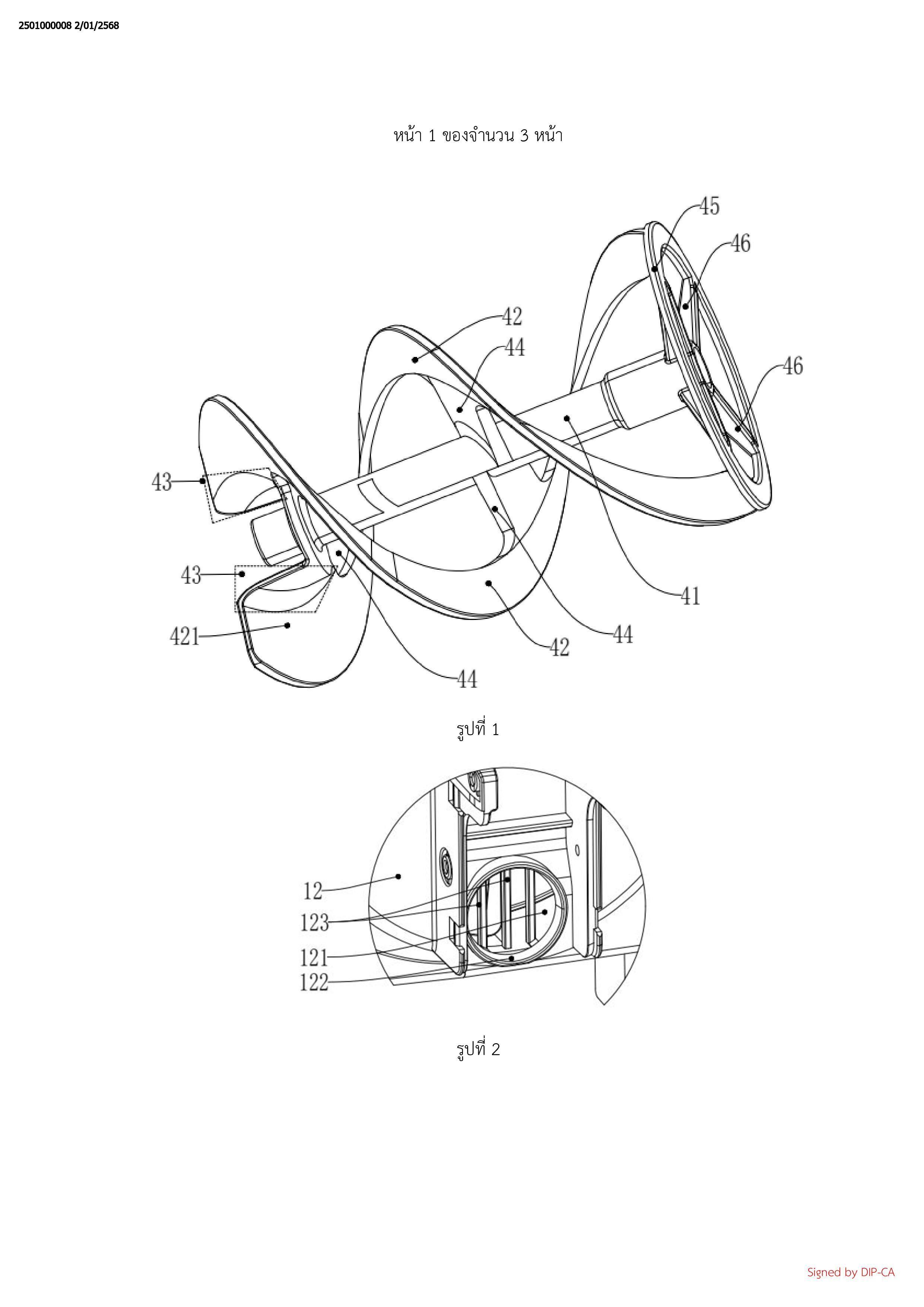

1. กลไกการกวน ซึ่งมีลักษณะเฉพาะคือประกอบรวมด้วยตู้บรรจุน้ำแข็ง และใบกวนรูปเกลียว
ตู้บรรจุน้ำแข็งถูกจัดเตรียมให้มีทางน้ำแข็งออก ใบกวนรูปเกลียวถูกติดตั้งอยู่ภายในตู้บรรจุน้ำแข็งแบบหมุนได้
ใบกวนรูปเกลียวประกอบรวมด้วยเพลาแกนกลางสำหรับกวน และใบมีดกวน
ใบมีดกวนหนึ่งคู่ถูกต่อเข้ากับเพลาแกนกลางสำหรับกวน และเรียงสลับกันในลักษณะเป็นเกลียวรอบเพลา
แกนกลางสำหรับกวนในทิศทางตามยาว ส่วนปลายของใบมีดกวนถูกวางตำแหน่งไว้ใกล้กับ ทางน้ำแข็งออก โครงร่าง
ภายนอกของใบมีดกวนถูกจัดตำแหน่งให้อยู่ชิดกับผนังด้านในของตู้บรรจุน้ำแข็งเพื่อใช้สำหรับขนถ่ายวัตถุไปยัง ทาง
น้ำแข็งออกในขณะที่มีการหมุนได้
2. กลไกการกวนตามข้อถือสิทธิที่ 1 ซึ่งมีลักษณะเฉพาะคือใบกวนรูปเกลียวประกอบรวมด้วยแผ่นด้านข้างกั้น
น้ำเหลือใช้
แผ่นด้านข้างกั้นน้ำเหลือใช้ถูกจัดตำแหน่งให้อยู่ที่ส่วนปลายของใบมีดกวน ซึ่งจัดเรียงตัวขึ้นเป็นร่องน้ำเหลือใช้
รูปตัว L อยู่ระหว่างส่วนปลายของใบมีดกวนและแผ่นด้านข้างกั้นน้ำเหลือใช้; ร่องน้ำเหลือใช้รูปตัว L หมุนพร้อมกับ
ใบมีดกวน โดยมีใบมีดกวนซึ่งรับวัตถุอยู่ใกล้กับทางน้ำแข็งออกในบริเวณที่มีแผ่นด้านข้างกั้นน้ำเหลือใช้ และมีการจ่าย
วัตถุในบริเวณที่ไม่มีแผ่นด้านข้างกั้นน้ำเหลือใช้เพื่อนำวัตถุออกไปจากทางน้ำแข็งออก

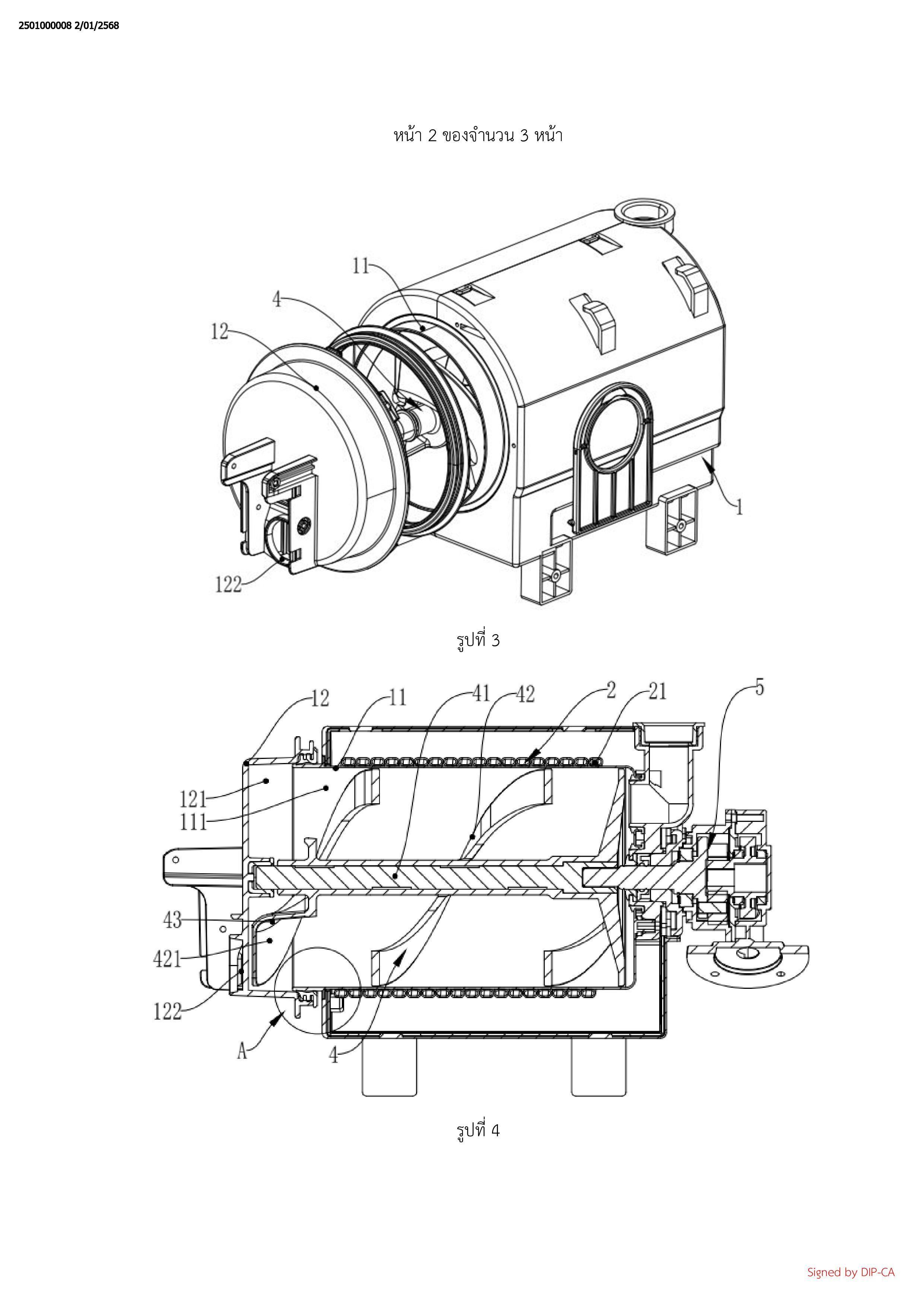

3. กลไกการกวนตามข้อถือสิทธิที่ 2 ซึ่งมีลักษณะเฉพาะคือประกอบเพิ่มเติมด้วยกลไกทำความเย็น
ตู้บรรจุน้ำแข็งถูกจัดเตรียมให้มีปลอกเก็บน้ำแข็ง และฝาครอบทางน้ำแข็งออก
ฝาครอบทางน้ำแข็งออกถูกติดตั้งอยู่บบปลอกเก็บน้ำแข็ง; ปลอกเก็บน้ำแข็งรวมถึงช่องเก็บน้ำแข็ง และส่วน
ปลายสำหรับลดอุณหภูมิของกลไกทำความเย็นเชื่อมต่อกับผนังด้านนอกของช่องเก็บน้ำแข็ง; ฝาครอบทางน้ำแข็งออก
รวมถึงช่องทางน้ำแข็งออก ซึ่งต่อเข้ากับช่องเก็บน้ำแข็งในแนวระดับ และช่องทางน้ำแข็งออกถูกจัดเตรียมให้มีทาง
น้ำแข็งออก; ใบกวนรูปเกลียวถูกวางตำแหน่งให้อยู่ระหว่างช่องเก็บน้ำแข็งและช่องทางน้ำแข็งออก
ใบมีดกวนของร่องน้ำเหลือใช้รูปตัว L ยื่นออกมาจากบริเวณข้างเคียงทางน้ำแข็งออกไปสู่ช่องเก็บน้ำแข็ง
4. กลไกการกวนตามข้อถือสิทธิที่ 3 ซึ่งมีลักษณะเฉพาะคือทางน้ำแข็งออกถูกจัดตำแหน่งให้อยู่ใต้ช่องทาง
น้ำแข็งออกและอยู่ที่ส่วนปลายในแนวระดับด้านหนึ่งของตู้บรรจุน้ำแข็ง; ทางน้ำแข็งออกประกอบรวมด้วมด้วยแผ่นกริด
จำนวนมากที่แยกออกจากกัน และร่องน้ำเหลือใช้รูปตัว L หมุนโดยขวางกับแผ่นกริด
5. กลไกการกวนตามข้อถือสิทธิที่ 4 ซึ่งมีลักษณะเฉพาะคือส่วนปลายสำหรับลดอุณหภูมิของกลไกทำความเย็น
ถูกจัดเตรียมให้มีท่อลดอุณหภูมิ และท่อลดอุณหภูมิล้อมรอบและต่อเข้ากับผนังด้านนอกของช่องเก็บน้ำแข็ง
6. กลไกการกวนตามข้อถือสิทธิที่ 2 ถึง 5 ข้อใดข้อหนึ่ง ซึ่งมีลักษณะเฉพาะคือประกอบเพิ่มเติมด้วยมอเตอร์
การหมุน
ปลายกำลังขาออกของมอเตอร์การหมุนถูกต่อเข้ากับใบกวนรูปเกลียว และมอเตอร์การหมุนขับเคลื่อนใบกวน
รูปเกลียวให้หมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกา โดยมีทิศทางการหมุนทิศหนึ่งขับเคลื่อนวัตถุในตู้บรรจุน้ำแข็งไปสู่
ทางน้ำแข็งออก และทิศทางการหมุนทิศอื่นๆ จะเคลื่อนย้ายวัตถุออกจากทางน้ำแข็งออกผ่านร่องน้ำเหลือใช้รูปตัว L
7. กลไกการกวนตามข้อถือสิทธิที่ 2 ซึ่งมีลักษณะเฉพาะคือใบกวนรูปเกลียวประกอบเพิ่มเติมด้วยโครงสัน
เชื่อมต่อ
ปลายด้านหนึ่งของสันเชื่อมต่อแต่ละชิ้นถูกต่อเข้ากับเพลาแกนกลางสำหรับกวน และปลายอีกด้านหนึ่งถูกต่อ
เข้ากับวงแหวนด้านในของใบมีดกวน;สันเชื่อมต่อจำนวนมากกระจายตัวตามความยาวของเพลาแกนกลางสำหรับกวน
8. กลไกการกวนตามข้อถือสิทธิที่ 7 ซึ่งมีลักษณะเฉพาะคือใบกวนรูปเกลียวประกอบเพิ่มเติมด้วยแท่นกวนทรง
กลมและสันเสริมแรง
ปลายในแนวระดับด้านหนึ่งของใบมีดกวนถูกต่อเข้ากับแท่นกวนทรงกลม ในขณะที่ปลายในแนวระดับอีกด้าน
หนึ่งมีการติดตั้งร่องน้ำเหลือใช้รูปตัว L; ปลายด้านหนึ่งของสันเสริมแรงแต่ละชิ้นถูกต่อเข้ากับเพลาแกนกลางสำหรับ
กวน และปลายอีกด้านหนึ่งถูกต่อเข้ากับแท่นกวนทรงกลม; สันเสริมแรงจำนวนมากกระจายตัวอยู่รอบเพลาแกนกลาง
สำหรับกวน
9. เครื่องทำเครื่องดื่มเย็น ซึ่งมีลักษณะเฉพาะคือประกอบรวมด้วยกลไกการกวนตามข้อถือสิทธิที่ 1 ถึง 8 ข้อใด
ข้อหนึ่ง
