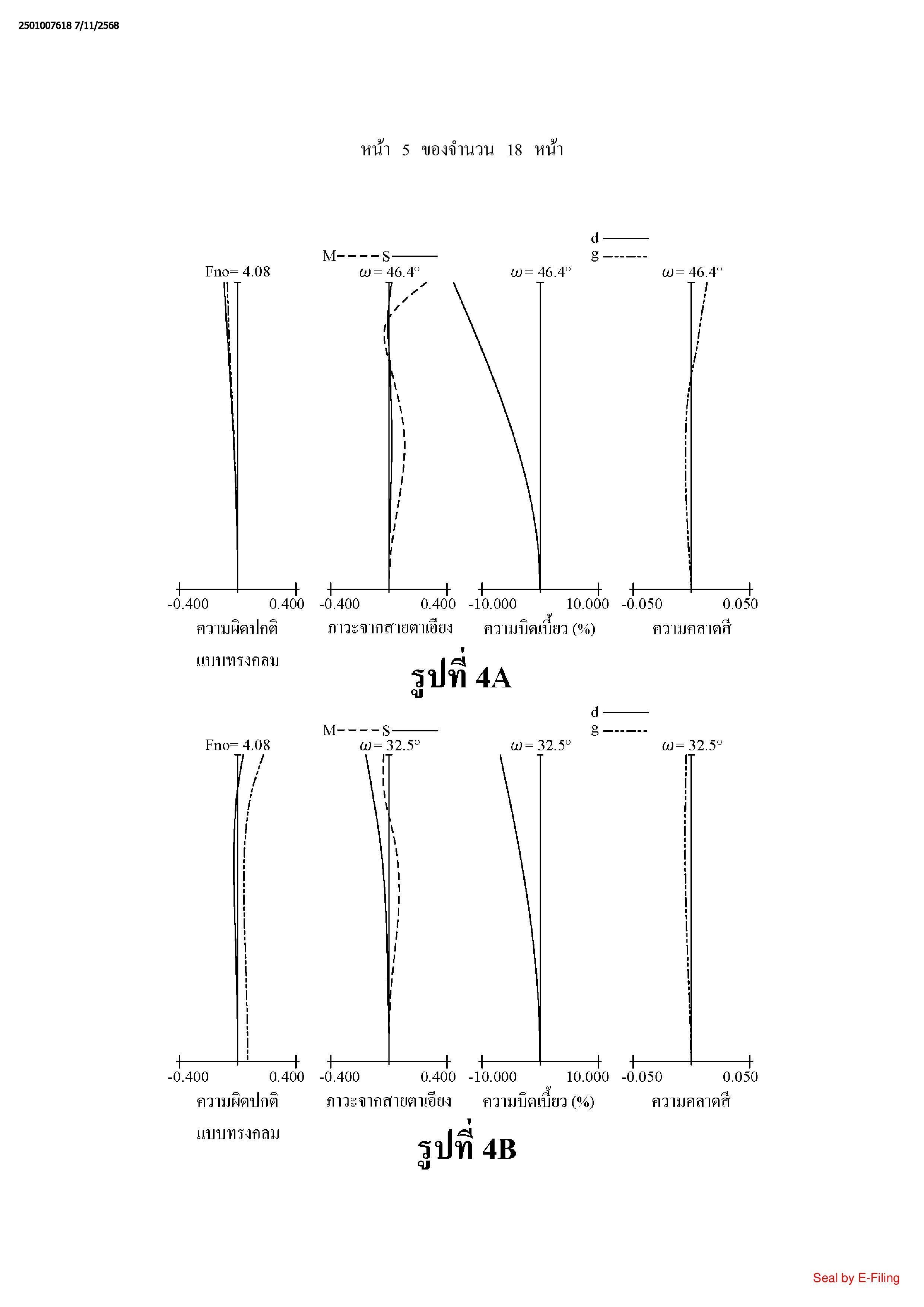

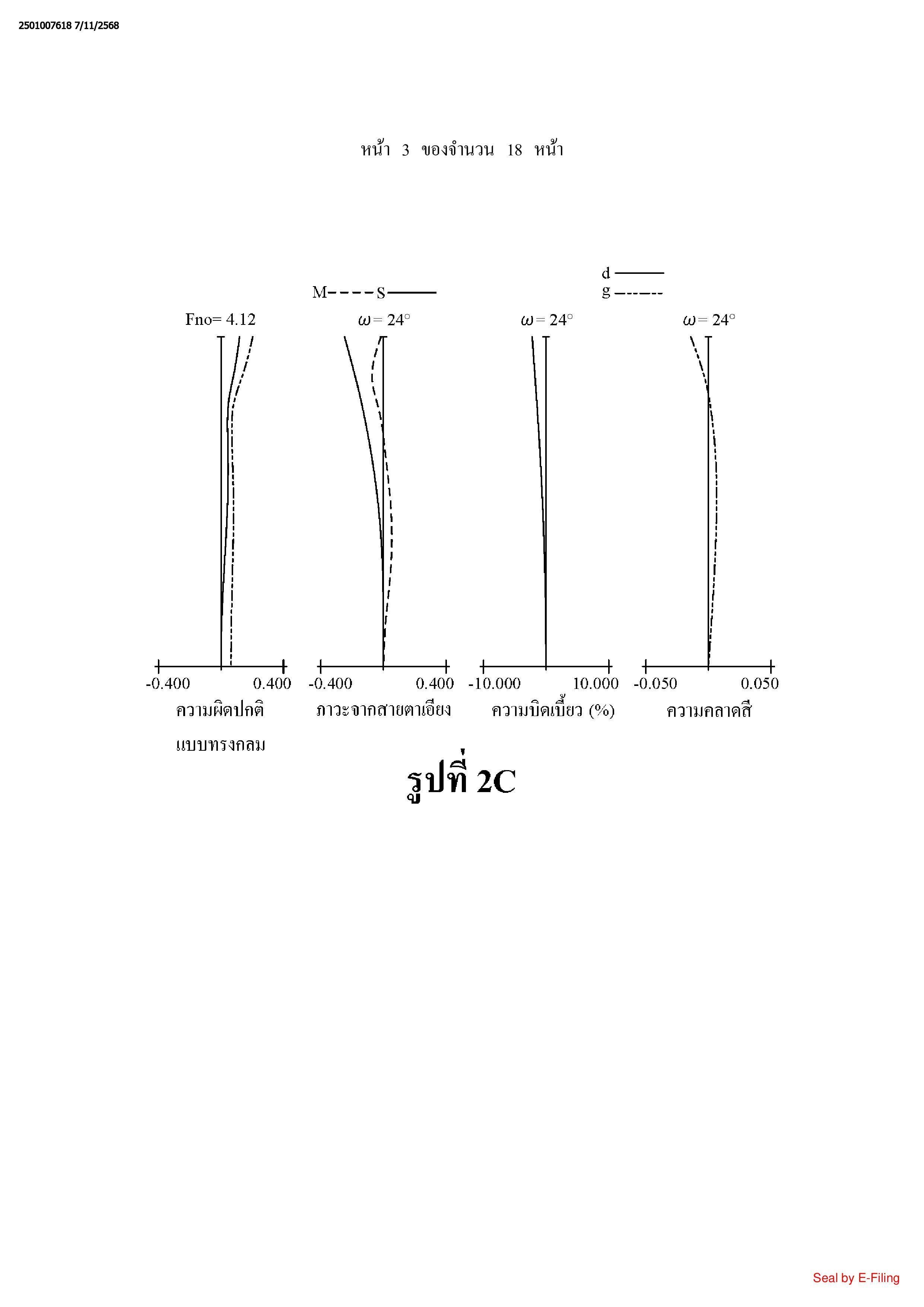

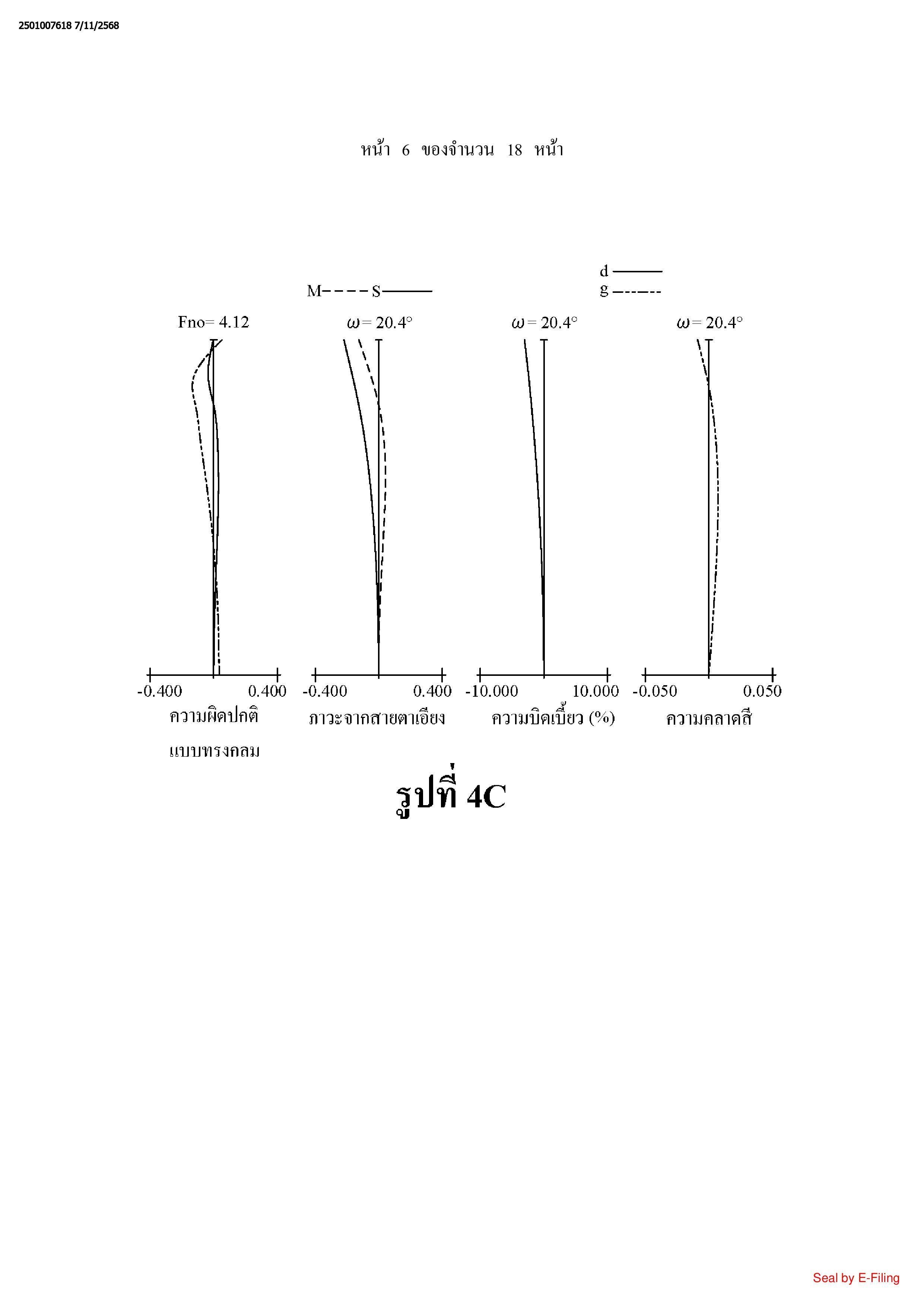

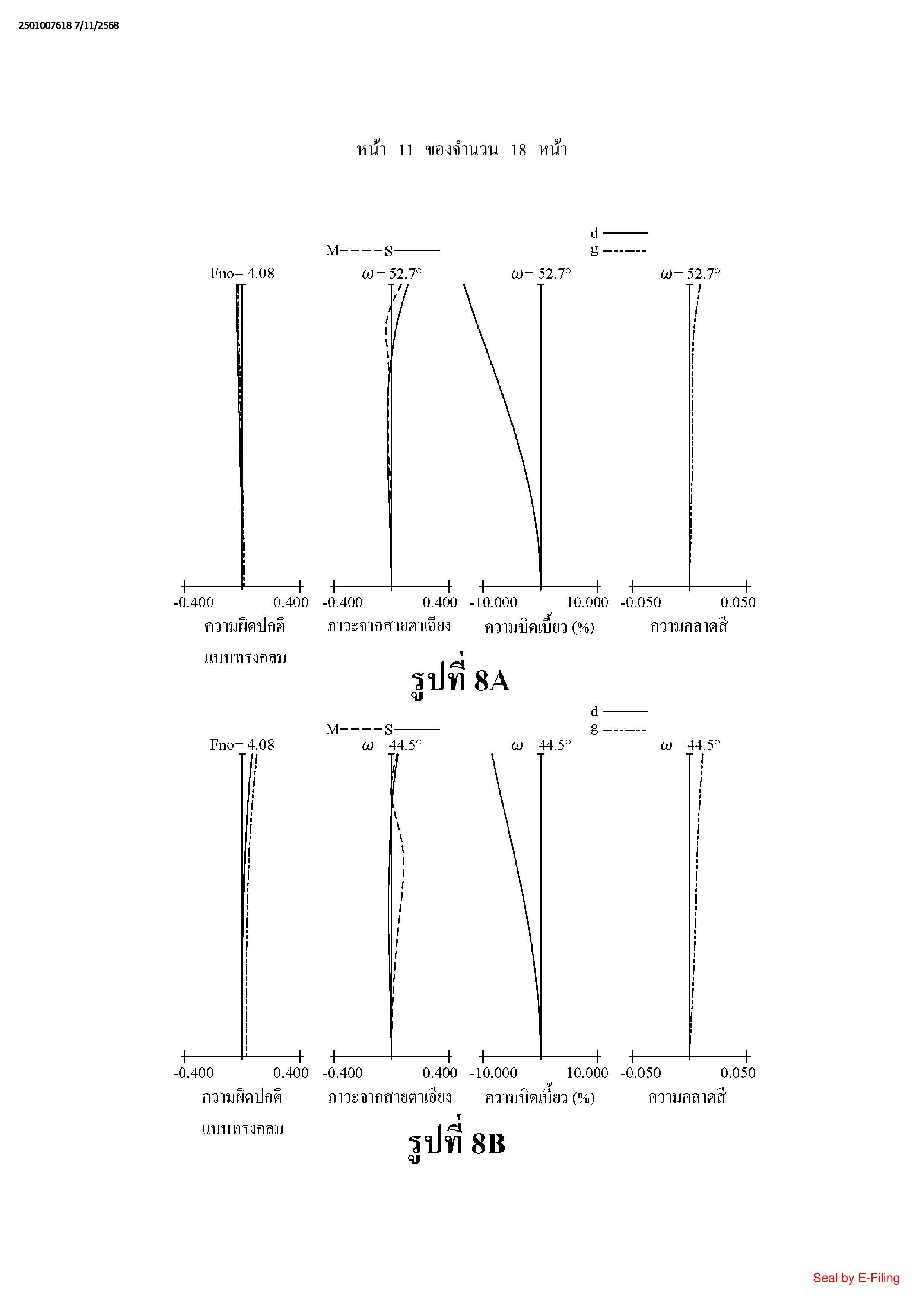

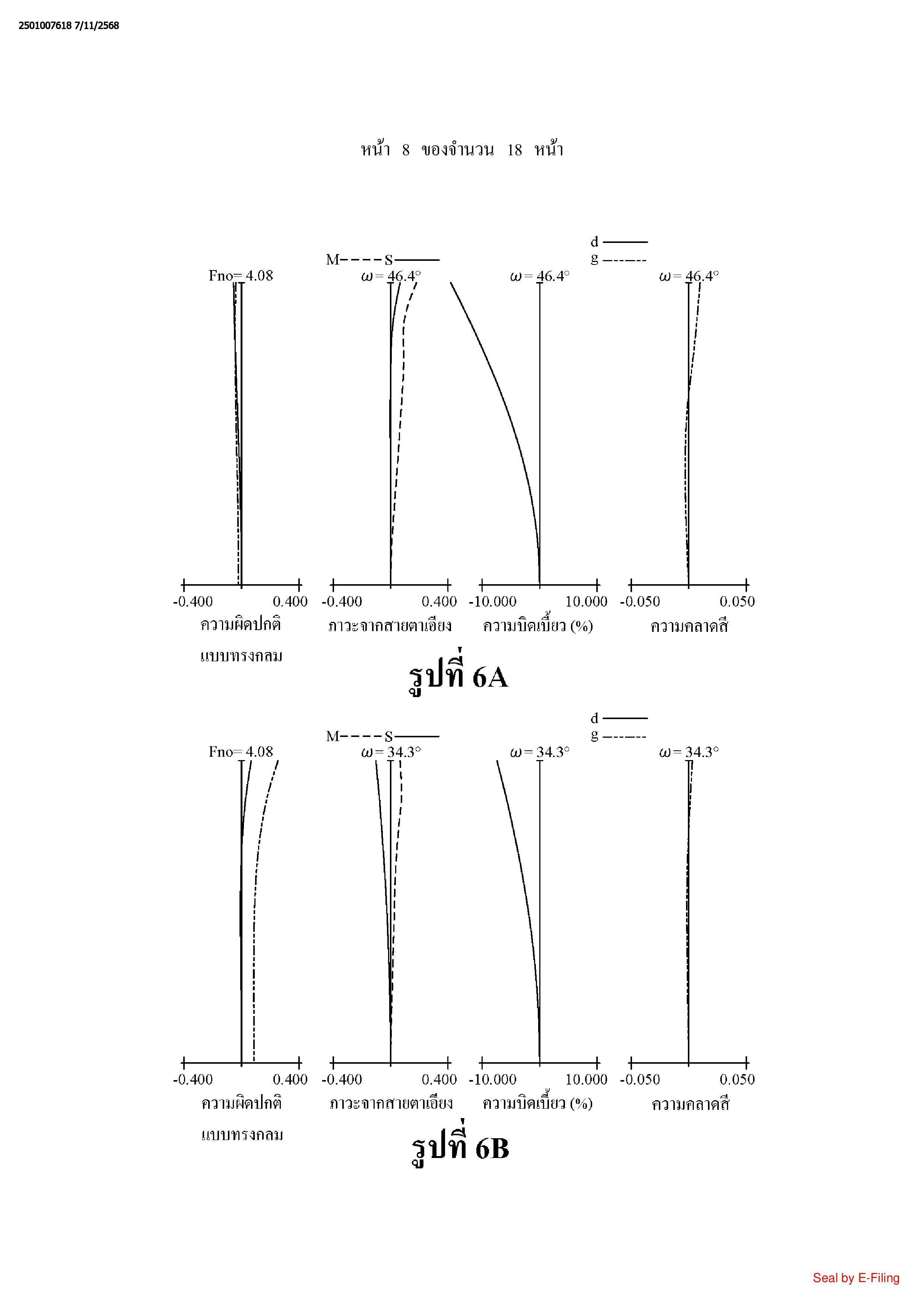

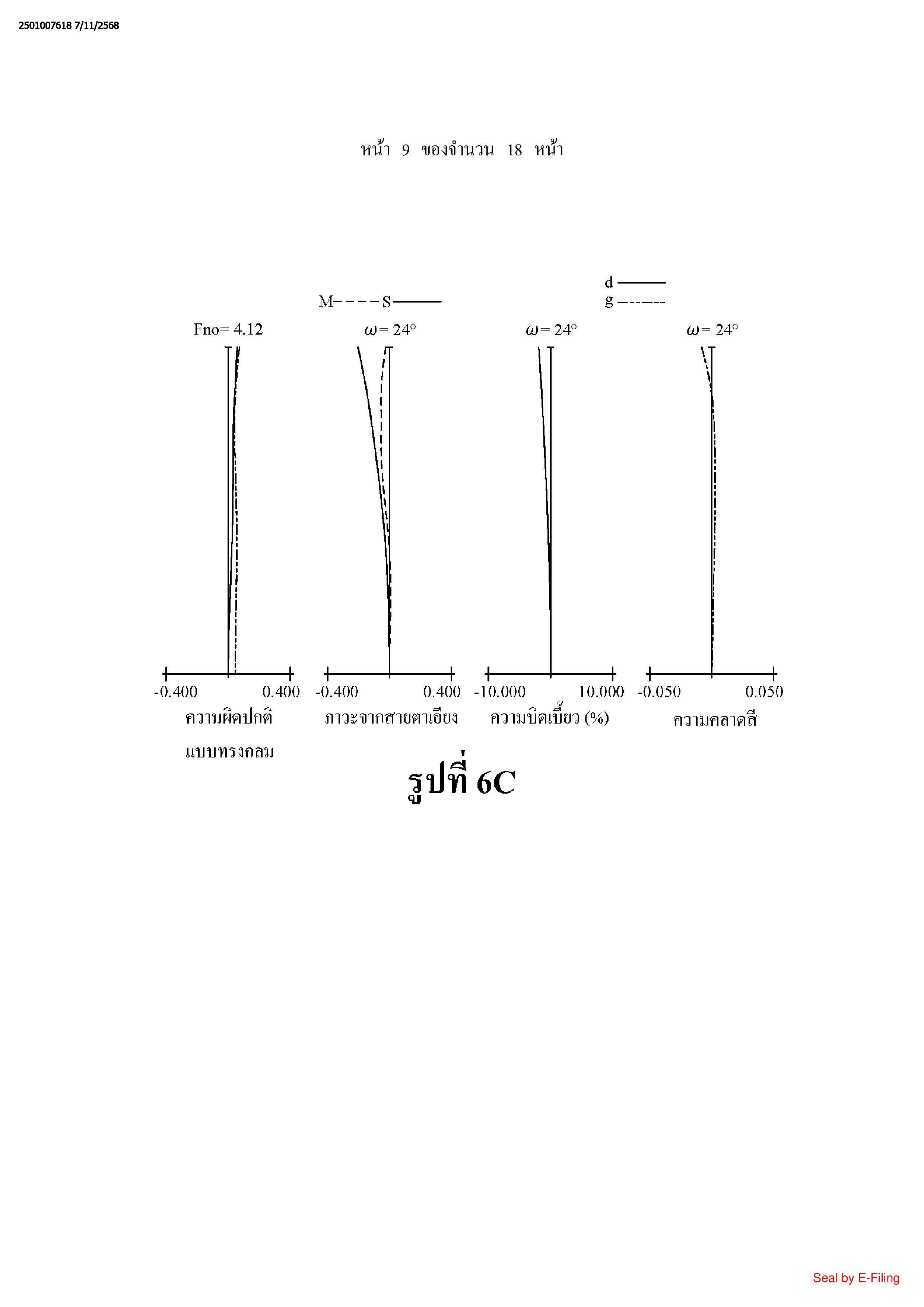

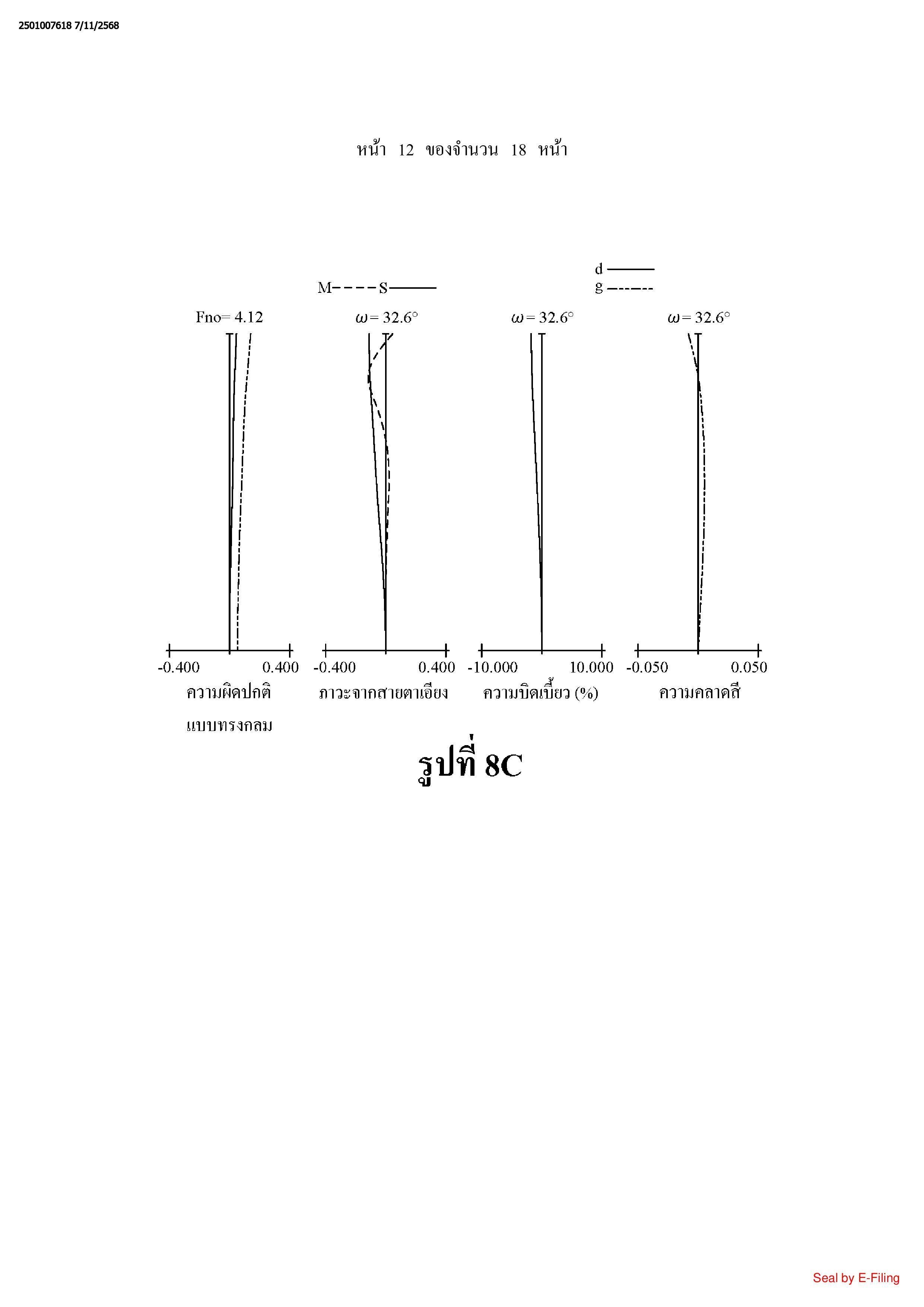

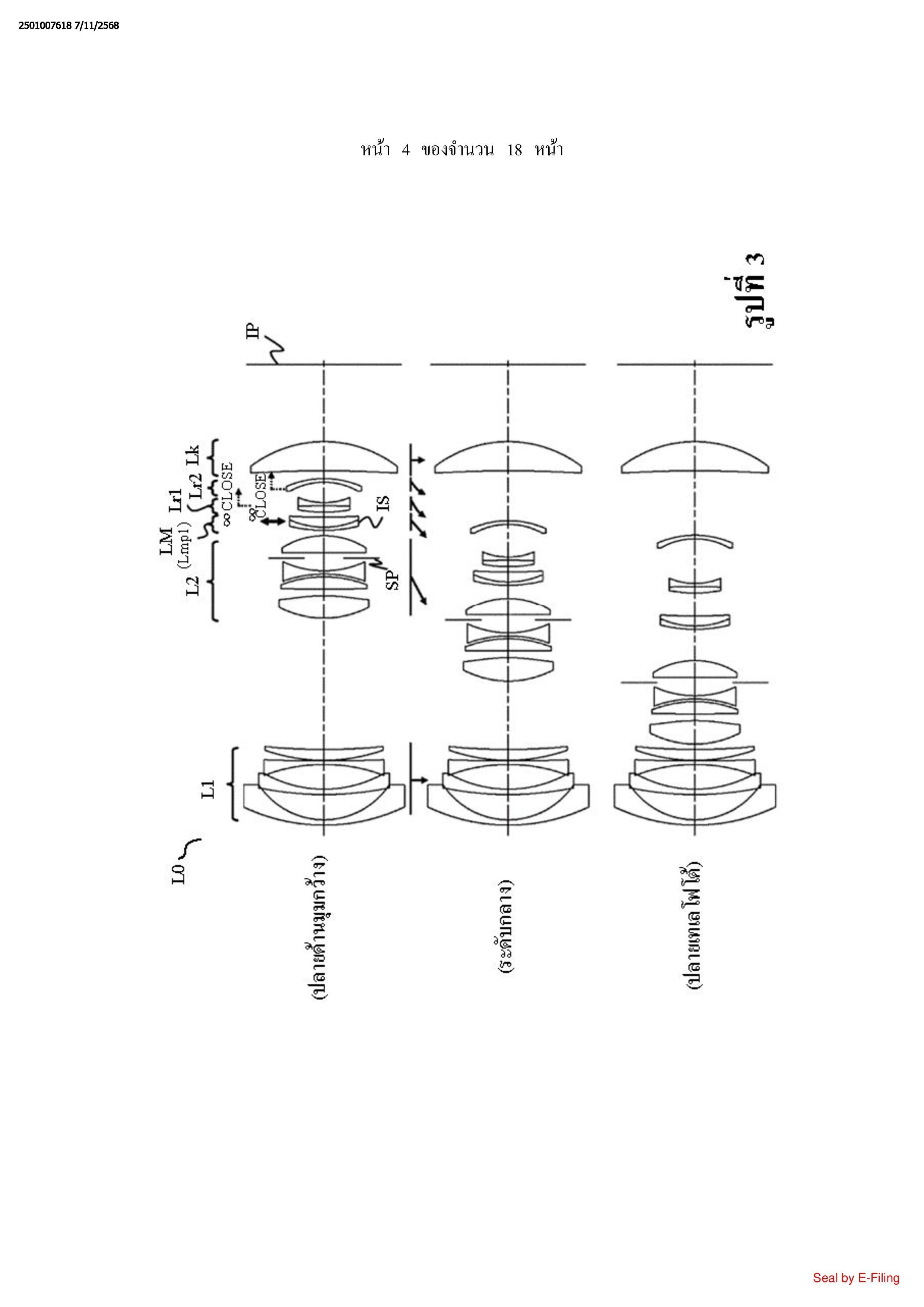

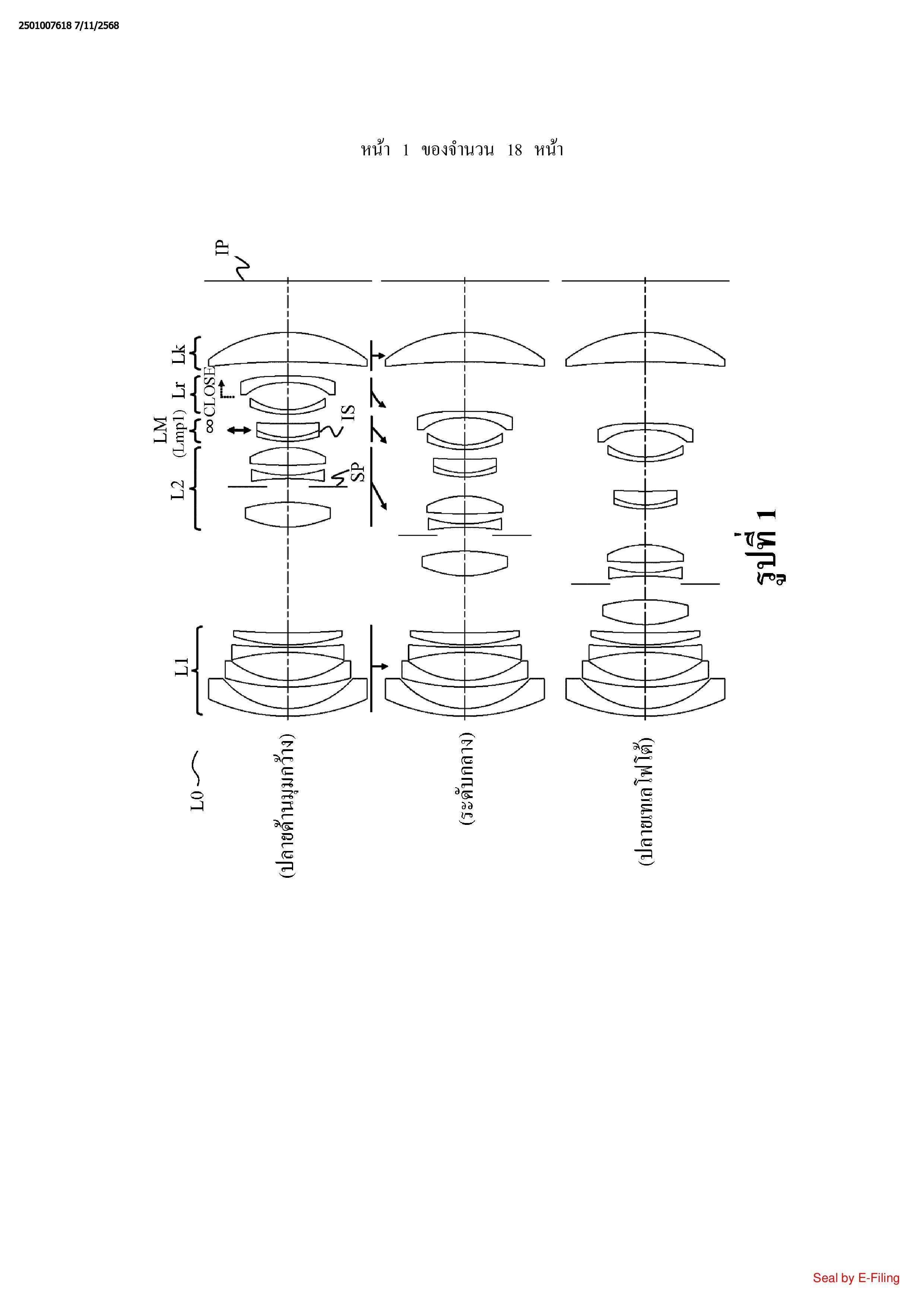

1. เลนส์ซูม ซึ่งประกอบรวมด้วย ตามลำดับจากด้านวัตถุถึงด้านภาพ
หน่วยเลนส์ที่หนึ่งที่มีกำลังหักเหแสงเชิงลบ
หน่วยเลนส์ที่สอง
หน่วยเลนส์ระดับกลางหนึ่งหน่วย หรือมากกว่านั้น และ
หน่วยเลนส์ด้านหลัง
ที่ซึ่ง อย่างน้อยที่สุดหน่วยเลนส์ที่สอง และหน่วยเลนส์ระดับกลางหนึ่งหน่วย หรือมากกว่า
นั้นจะเคลื่อนที่ในระหว่างการซูม และระยะทางแต่ละค่า ระหว่างหน่วยเลนส์ที่อยู่ใกล้เคียงกันจะ
เปลี่ยนแปลง
ที่ซึ่ง หน่วยเลนส์ระดับกลางหนึ่งหน่วย หรือมากกว่านั้น รวมถึง หน่วยเลนส์ระดับกลางที่ N
ซึ่งจัดวางอยู่ใกล้ที่สุดกับระนาบภาพ และหน่วยเลนส์ระดับกลางที่ N รวมถึง หน่วยการเลื่อนที่มีกำลัง
หักเหแสงเชิงบวก ซึ่งจัดวางอยู่ใกล้ที่สุดกับระนาบภาพ และเคลื่อนที่ได้ในทิศทางตั้งฉากกับแกน
เชิงแสงของเลนส์ซูม และ
ที่ซึ่งอสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
1.8น้อยกว่าหรือเท่ากับ fis/(-f1)น้อยกว่าหรือเท่ากับ4.8
0.05น้อยกว่าหรือเท่ากับ BFw/fw น้อยกว่าหรือเท่ากับ1.29
ซึ่ง f1 คือความยาวโฟกัสของหน่วยเลนส์ที่หนึ่ง fis คือความยาวโฟกัสของหน่วยการเลื่อน
fw คือความยาวโฟกัสของเลนส์ซูมที่ปลายด้านมุมกว้าง และ BFw คือระยะทางเทียบเท่าในอากาศ
บนแกนเชิงแสง จากพื้นผิวเลนส์ที่ใกล้ที่สุดกับระนาบภาพของเลนส์ซูมที่ปลายด้านมุมกว้าง ถึง
ระนาบภาพ
2. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยการเลื่อนรวมด้วยเลนส์สองชิ้น หรือมากกว่านั้น
3. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ที่สอง รวมถึงชิ้นส่วนเลนส์สองชิ้น หรือ
มากกว่านั้น
4. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ที่หนึ่ง ได้รับการยึดตายตัวในระหว่าง
การซูม
5. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ที่สอง และหน่วยเลนส์ระดับกลาง
หนึ่งหน่วย หรือมากกว่านั้น จะเคลื่อนที่เข้าหาวัตถุในระหว่างการซูมจากปลายด้านมุมกว้าง ถึง
ปลายเทเลโฟโต้
6. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์สี่หน่วย หรือน้อยกว่านั้น จะเคลื่อนที่
ในระหว่างการซูม
7. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ้ง หน่วยเลนส์ที่สองมีกำลังหักเหแสงเชิงบวก
8. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยการเลื่อนรวมด้วยเลนส์กำลังบวก และเลนส์
5 กำลังลบ
9. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยการเลื่อน ประกอบด้วย ชิ้นส่วนเลนส์ชิ้นเดียว
10. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ที่หนึ่ง รวมถึง ตามลำดับจากด้านวัตถุถึง
ด้านภาพ เลนส์นูนเว้าที่หนึ่งที่มีกำลังหักเหแสงเชิงลบ ซึ่งนูนเข้าหาด้านวัตถุ และเลนส์นูนเว้า
ที่สองที่มีกำลังหักเหแสงเชิงลบ ซึ่งนูนเข้าหาด้านวัตถุ
11. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ระดับกลางที่ N รวมถึง เลนส์สามชิ้นหรือ
มากกว่านั้น
12. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
0.9 น้อยกว่าหรือเท่ากับ fN/(-f1)น้อยกว่าหรือเท่ากับ 4.5
ซึ่ง fN คือความยาวโฟกัสของหน่วยเลนส์ระดับกลางที่ N
13. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
0.40น้อยกว่าหรือเท่ากับ(1- เบตาist) x เบตาisrt น้อยกว่าหรือเท่ากับ1.45
ซึ่ง เบตาist คือกำลังขยายตามขวางของหน่วยการเลื่อนที่ปลายเทเล โฟโต้ และ เบตาisrt คือ
กำลังขยายตามขวางของระบบเชิงแสง ที่รวมถึง เลนส์ทั้งหมดซึ่งจัดวางใกล้กับระนามภาพมากกว่า
หน่วยการเลื่อนที่ปลายเทเลโฟโต้
14. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
0.4 น้อยกว่าหรือเท่ากับ MN/M2 น้อยกว่าหรือเท่ากับ1.2
ซึ่ง M2 คือปริมาณการเคลื่อนที่ของหน่วยเลนส์ที่สอง ในระหว่างการซูมจากปลายด้านมุม
กว้างถึงปลายเทเลโฟโต้ และ MN คือปริมาณการเคลื่อนที่ของหน่วยเลนส์ระดับกลางที่N ในระหว่าง
การซูม
15. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
3.5 น้อยกว่าหรือเท่ากับ TTLw/fw น้อยกว่าหรือเท่ากับ8.9
ซึ่ง TTLW คือความยาวเชิงแสงโดยรวม ซึ่งคำนวณโดยการบวก BFw กับระยะทางบนแกน
เชิงแสงจากพื้นผิวเลนส์ของเลนส์ซูมที่ใกล้ที่สุด กับวัตถุถึงพื้นผิวเลนส์ที่ใกล้ที่สุด กับระนาบภาพของ
เลนส์ซูมที่ปลายด้านมุมกว้าง
16. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
1.0น้อยกว่าหรือเท่ากับ fis/f2น้อยกว่าหรือเท่ากับ4.5
ซึ่ง f2 คือความยาวโฟกัสของหน่วยเลนส์ที่สอง
17. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
0.54น้อยกว่าหรือเท่ากับ f2/(-f1)น้อยกว่าหรือเท่ากับ2.35
ซึ่ง f2 คือความยาวโฟกัสของหน่วยเลนส์ที่สอง
18. เลนส์ซูมตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์ด้านหลังมีกำลังหักเหแสงเชิงลบ
19. เลนส์ซูมตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง หน่วยเลนส์สุดท้ายที่มีกำลังหักเหแสงเชิงบวก ซึ่งจะ
ไม่เคลื่อนที่ในระหว่างการซูม ได้รับการจัดวางอยู่ใกล้ที่สุดกับระนาบภาพของเลนส์ซูม
20. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
1.93น้อยกว่าหรือเท่ากับ fis/(-f1) น้อยกว่าหรือเท่ากับ 4.8
21. เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 3 ที่ซึ่ง อสมการที่ตามมานี้ ได้รับการทำให้สอดคล้อง
1.93น้อยกว่าหรือเท่ากับ fis/(-f1) น้อยกว่าหรือเท่ากับ 4.8
22. เลนส์ซูม ซึ่งประกอบรวมด้วย ตามลำดับจากด้านวัตถุถึงด้านภาพ
หน่วยเลนส์ที่หนึ่งที่มีกำลังหักเหแสงเชิงลบ
หน่วยเลนส์ที่สอง
หน่วยเลนส์ระดับกลางหนึ่งหน่วยหรือมากกว่านั้น และ
หน่วยเลนส์ด้านหลัง
ที่ซึ่ง อย่างน้อยที่สุดหน่วยเลนส์ที่สอง และหน่วยเลนส์ระดับกลางหนึ่งหน่วย หรือมากกว่า
นั้นจะเคลื่อนที่ในระหว่างการซูม และระยะทางแต่ละค่าระหว่างหน่วยเลนส์ที่อยู่ใกล้เคียงกันจะ
เปลี่ยนแปลง และ
ที่ซึ่ง หน่วยเลนส์ระดับกลางหนึ่งหน่วย หรือมากกว่านั้น รวมถึง หน่วยเลนส์ระดับกลางที่ N
ซึ่งจัดวางอยู่ใกล้ที่สุดกับระนาบภาพ และหน่วยเลนส์ระดับกลางที่ N รวมถึงหน่วยการเลื่อนที่มีกำลัง
หักเหแสงเชิงบวก ซึ่งจัดวางอยู่ใกล้ที่สุดกับระนาบภาพ และเคลื่อนที่ได้ในทิศทางตั้งฉากกับแกนเชิง
แสงของเลนส์ซูม

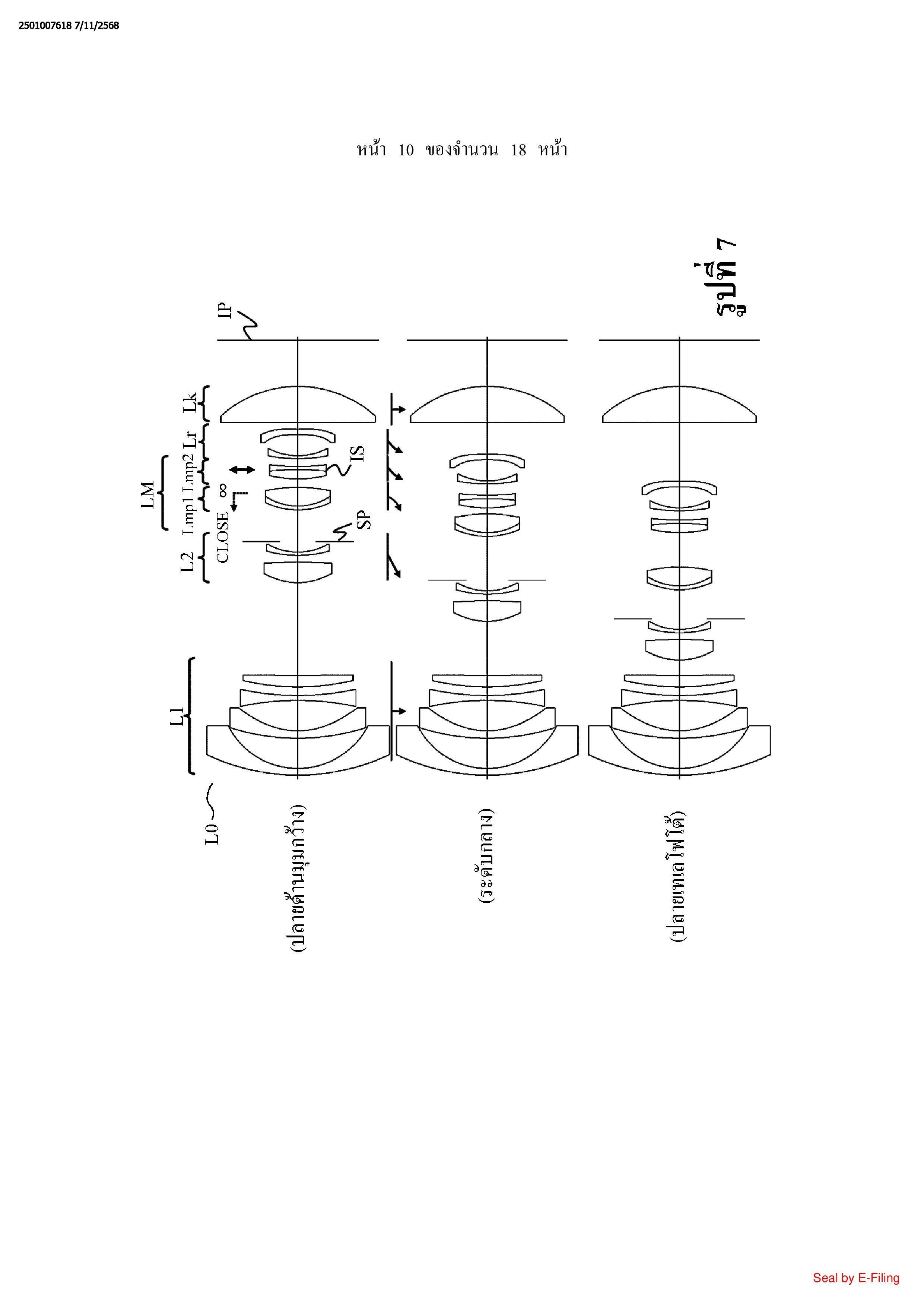

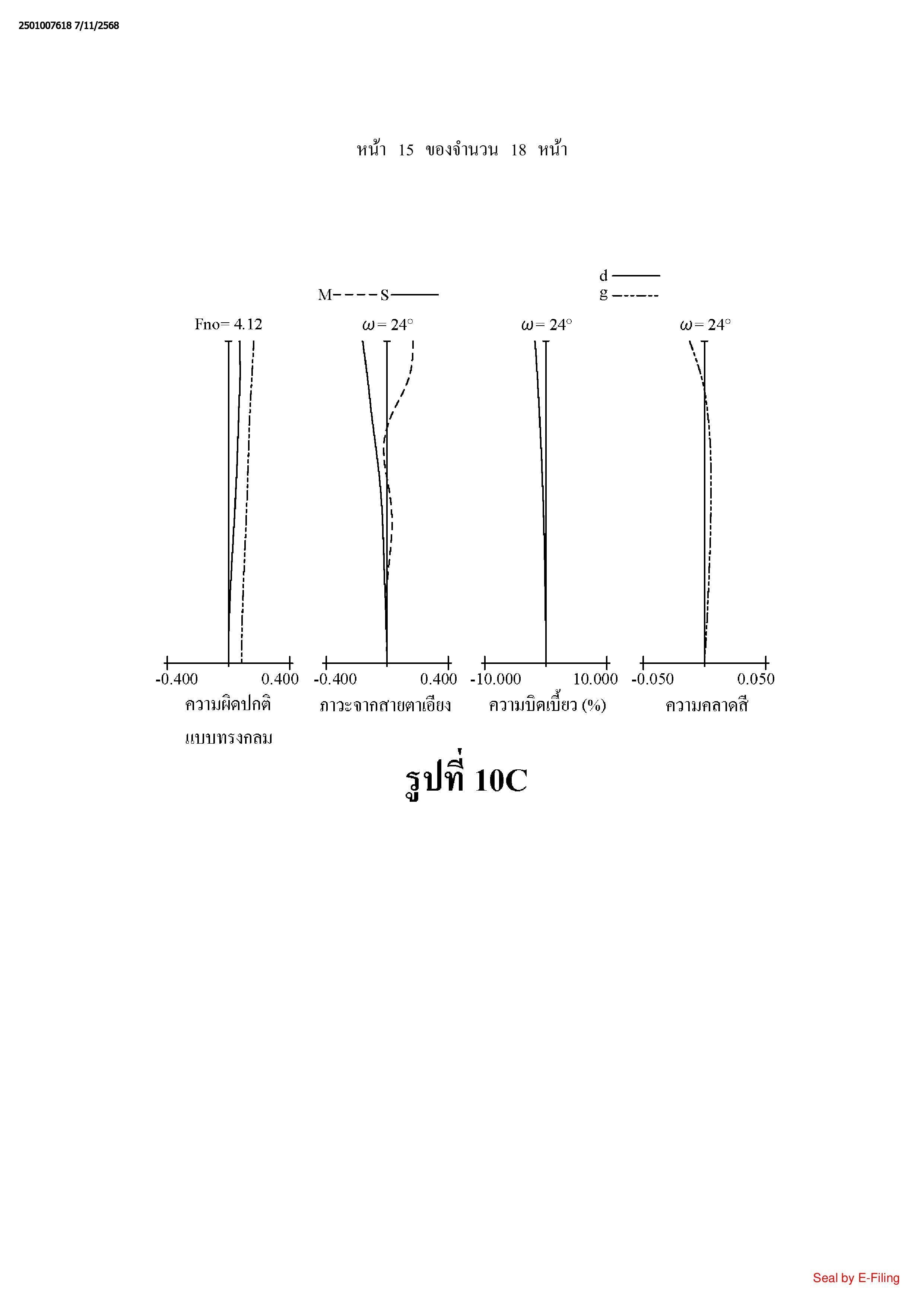

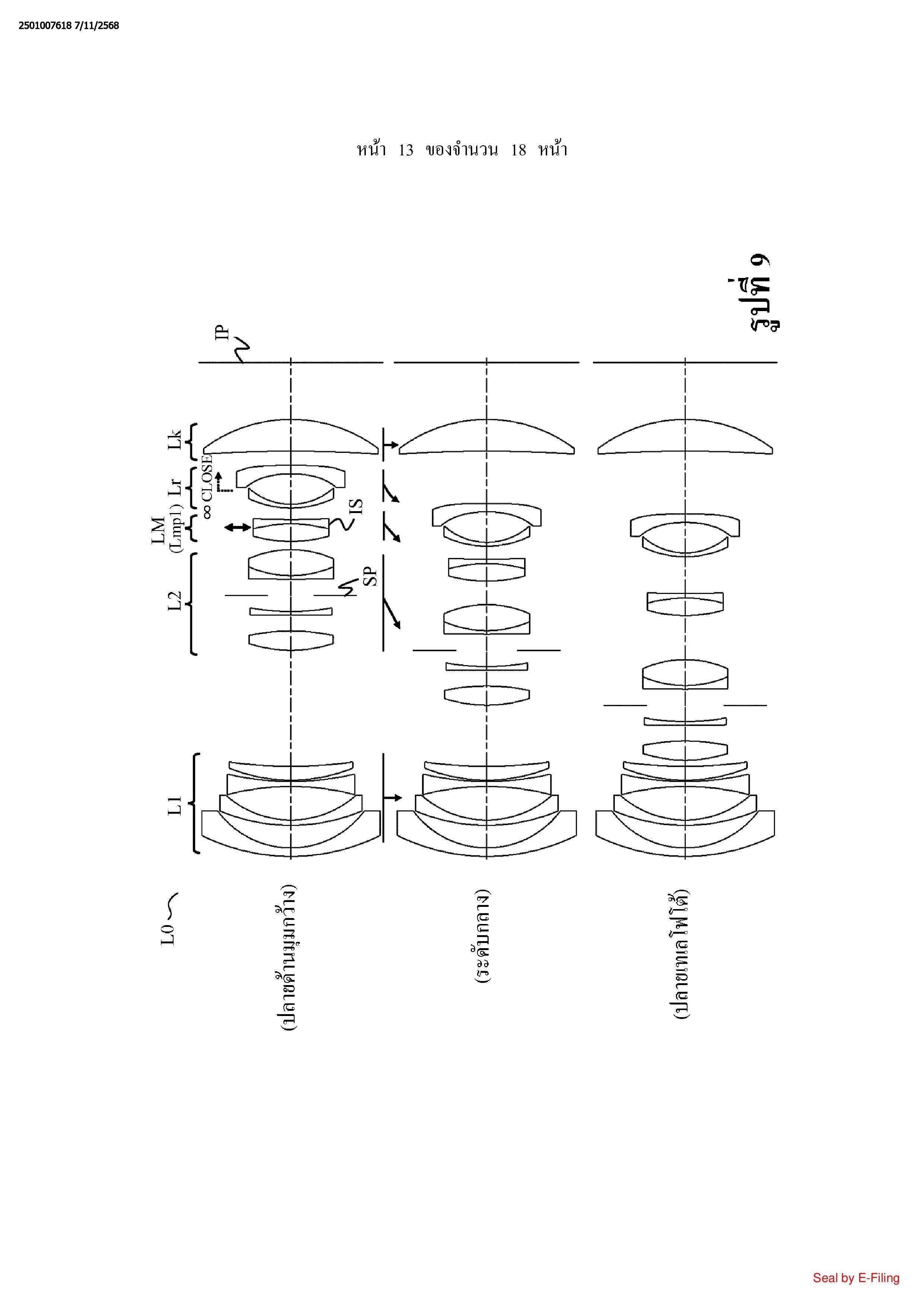

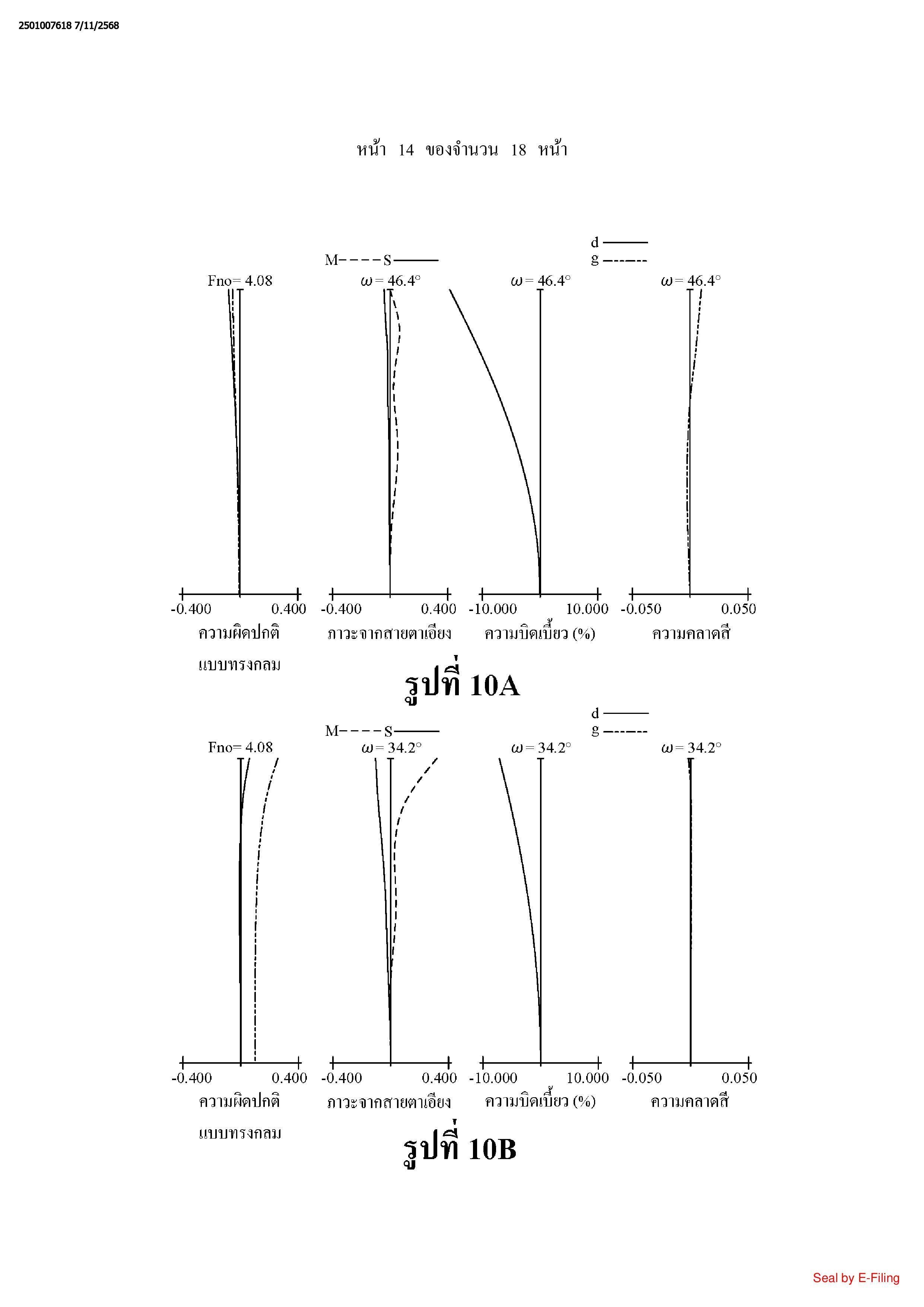

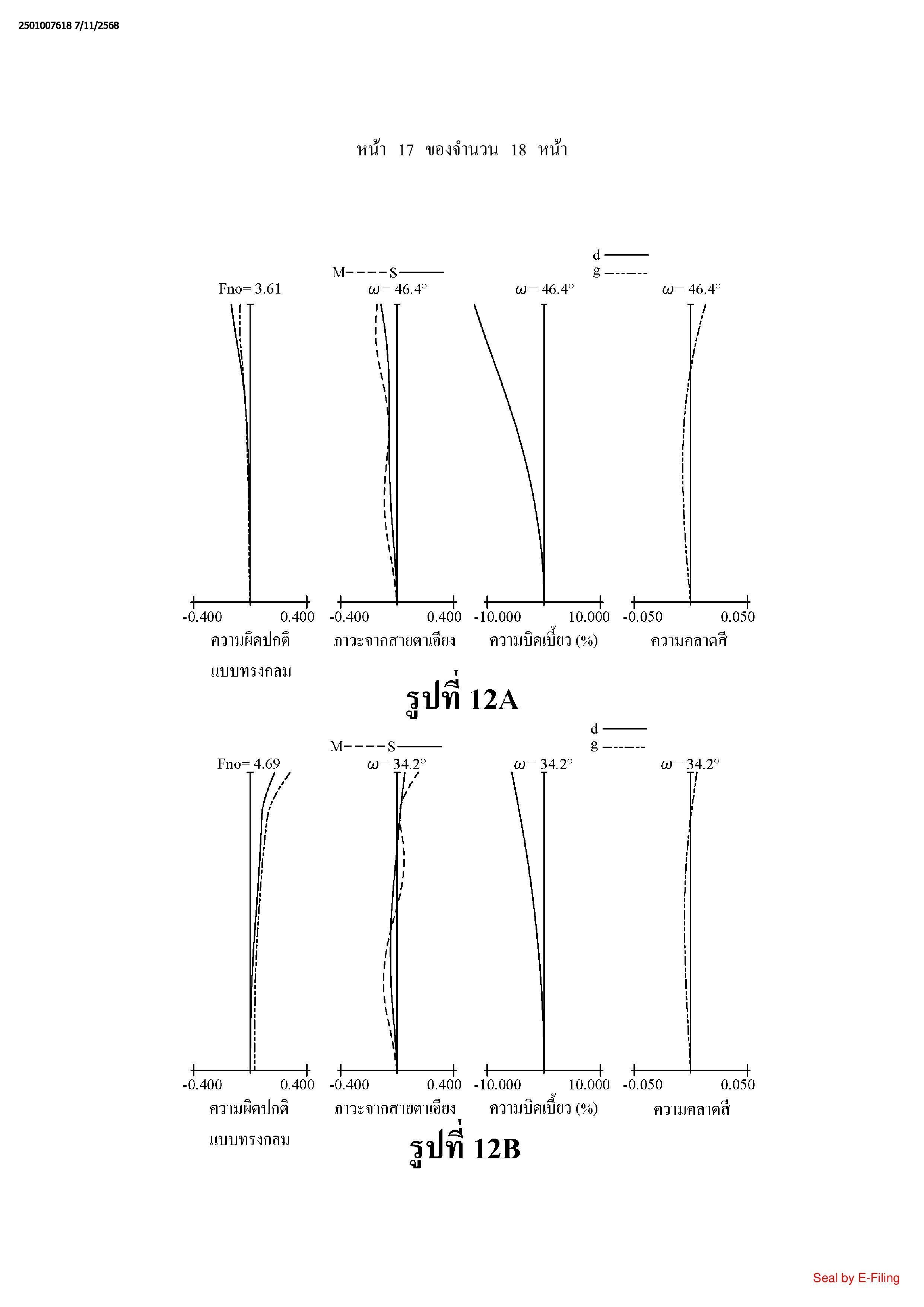

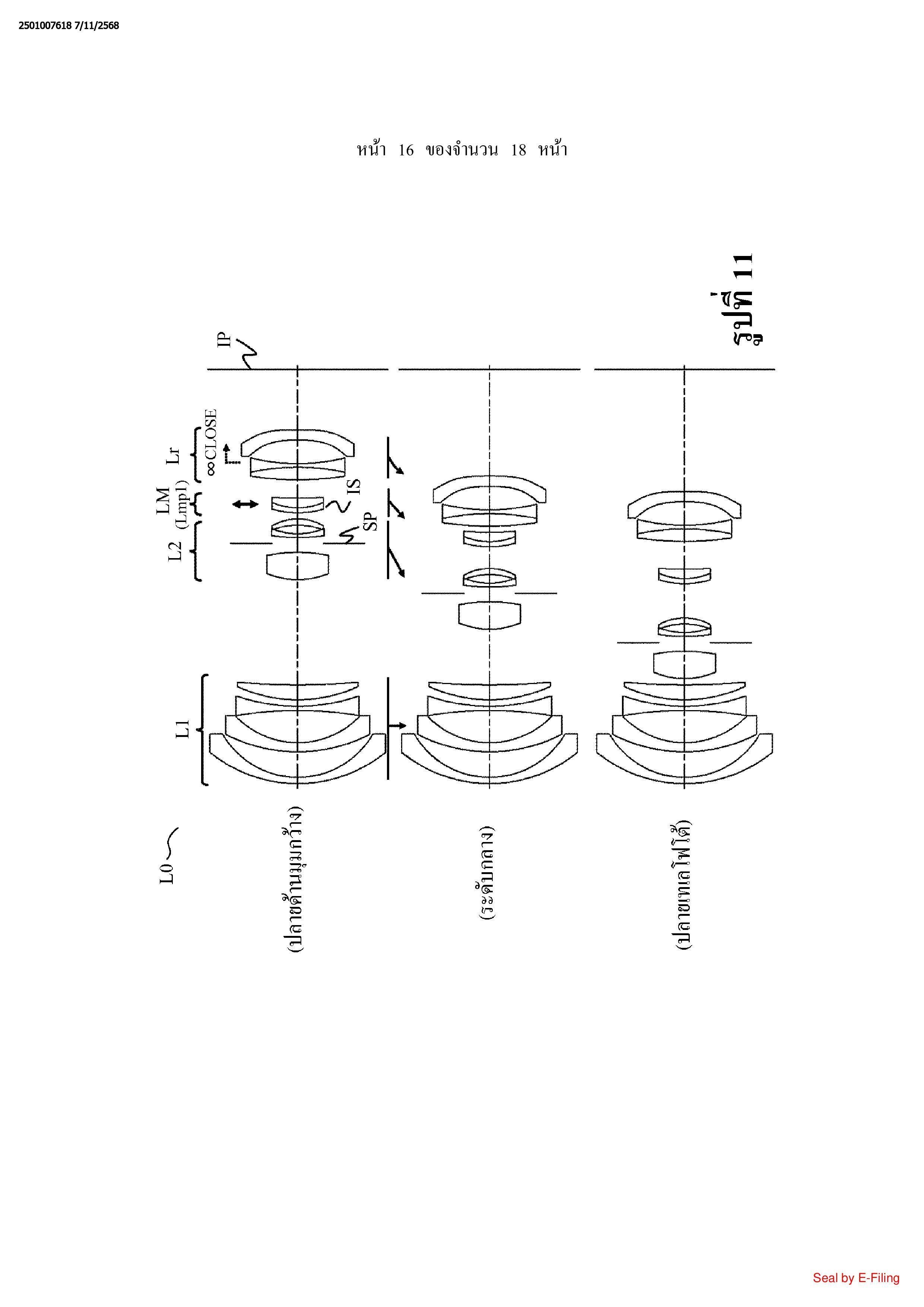

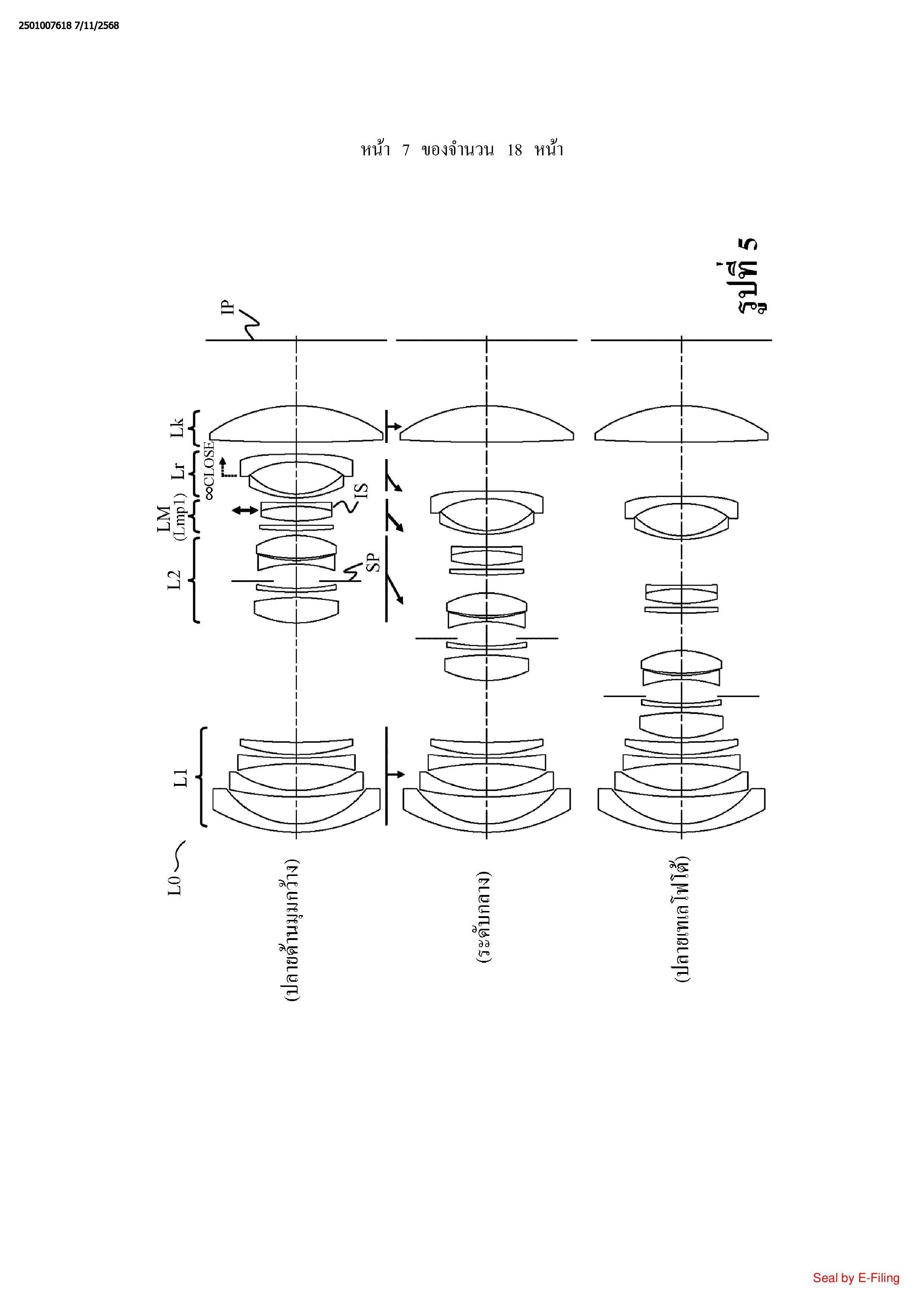

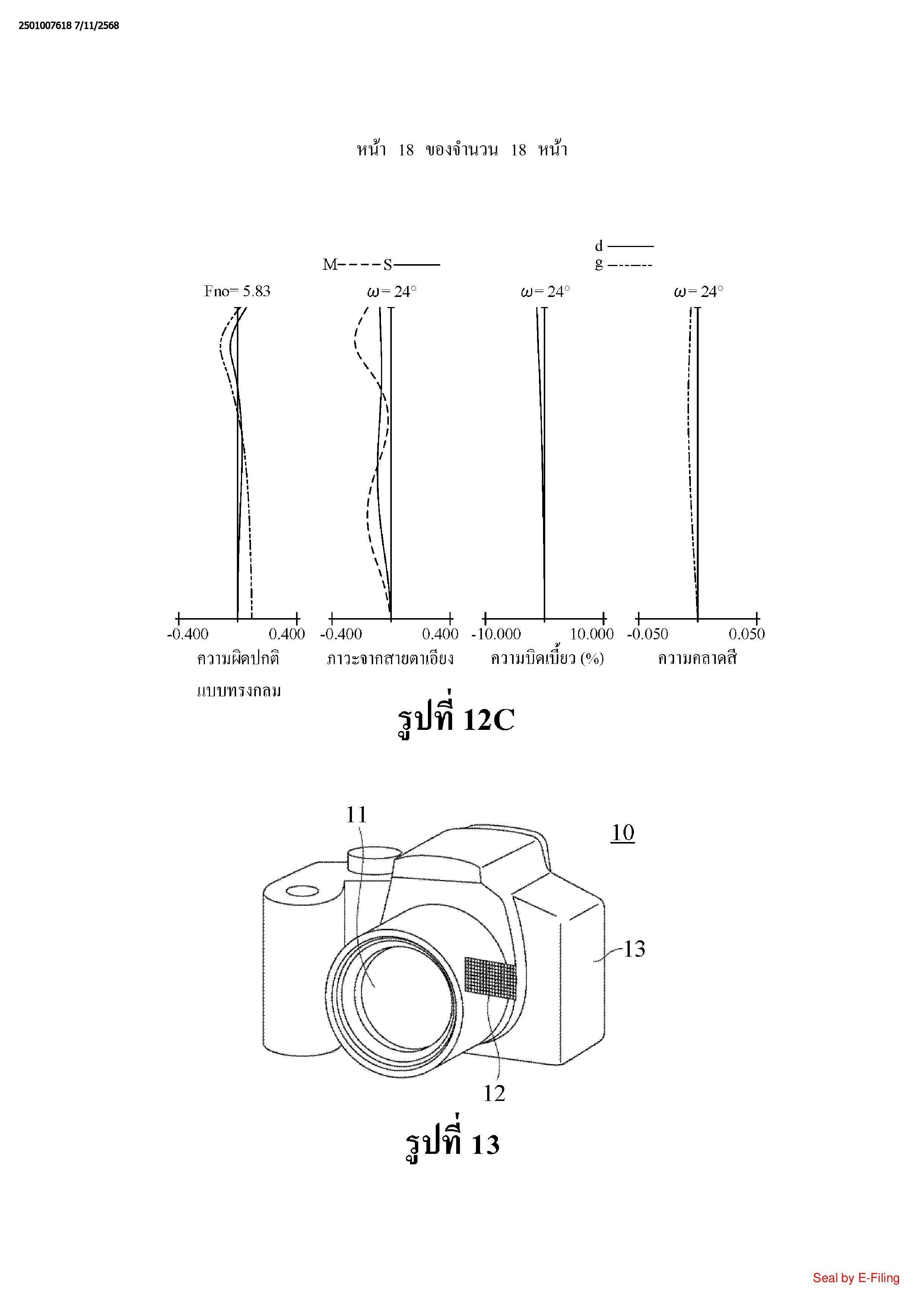

23. เครื่องรับภาพ ซึ่งประกอบรวมด้วย
เลนส์ซูม ตามข้อถือสิทธิ์ข้อที่ 1 และ
ตัวตรวจรู้ภาพที่จัดโครงแบบเพื่อจับภาพวัตถุผ่านเลนส์ซูม
