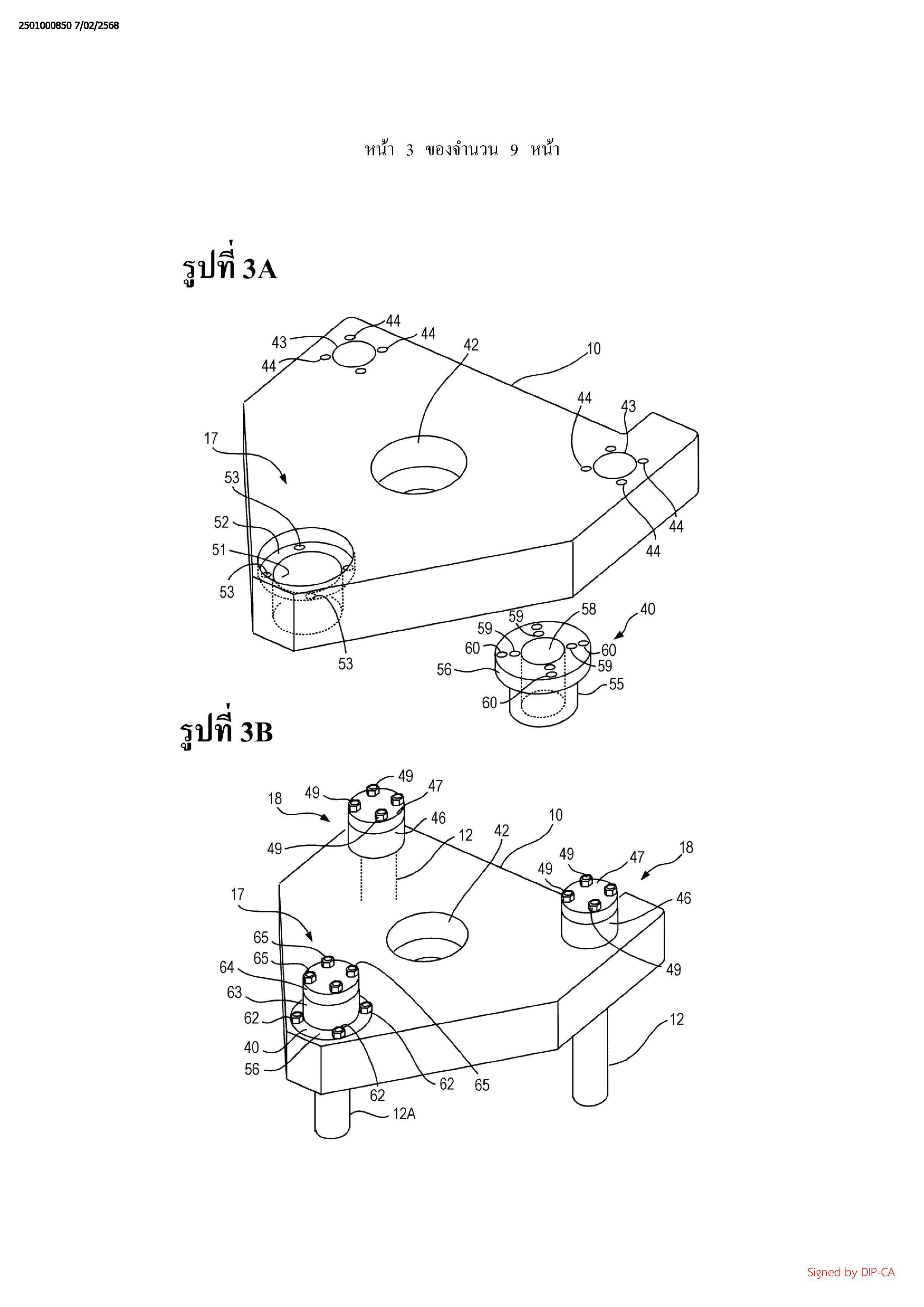

1. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้ง ที่ประกอบรวมด้วย
แท่นที่ได้รับการตรึง
แท่นที่สามารถเคลื่อนที่ได้ด้านบนที่ได้รับการจัดให้มีเหนือแท่นที่ได้รับการตรึง
แท่นที่สามารถเคลื่อนที่ได้ด้านล่างที่ได้รับการจัดให้มีใต้แท่นที่ได้รับการตรึง
แท่งยึดจำนวนหนึ่งที่ทะลุทะลวงแท่นที่ได้รับการตรึงและแต่ละแท่งที่มีส่วนปลายด้านบน
ที่ได้รับการตรึงกับแท่นที่สามารถเคลื่อนที่ได้ด้านบนด้วยน็อตแท่งยึดและส่วนปลายด้านล่างที่ได้รับ
การต่อประกบกับแท่นที่สามารถเคลื่อนที่ได้ด้านล่าง
กลไกสำหรับการแคลมป์แม่พิมพ์ที่ได้รับการจัดให้มีระหว่างแท่นที่ได้รับการตรึงและ
แท่นที่สามารถเคลื่อนที่ได้ด้านล่าง และ
โต๊ะหมุนที่ได้รับการจัดให้มีแเบบหมุนได้บนพื้นผิวด้านบนของแท่นที่ได้รับการตรึงยึด
ที่ซึ่งแท่งยึดหนึ่งของแท่งยึดเป็นแท่งยึดตรงกลางที่ทะลุทะลวงโต๊ะหมุน และ
ที่ซึ่งแท่งยึดตรงกลางได้รับการตรึงด้วยน็อตแท่งยึดในสถานะของการได้รับการทำให้
ติดกันกับแท่นที่สามารถเคลื่อนที่ได้ด้านบนผ่านทางปลอกที่สามารถถอดได้ที่มีความหนาที่ได้รับการ
กำหนดไว้ล่วงหน้า
2. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 1 ที่ประกอบรวม
เพิ่มเติมด้วย
อุปกรณ์จ่ายของไหลที่ได้รับการจัดโครงแบบเพื่อจ่ายของไหลไปยังแม่พิมพ์
ที่ซึ่งอุปกรณ์จ่ายของไหลได้รับการจัดให้มีบนโต๊ะหมุนและได้รับการทำให้ทะลุทะลวง
โดยแท่งยึดตรงกลาง
3. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 1 หรือ 2 ที่ซึ่งจำนวน
ของแท่งยึดเท่ากับสาม

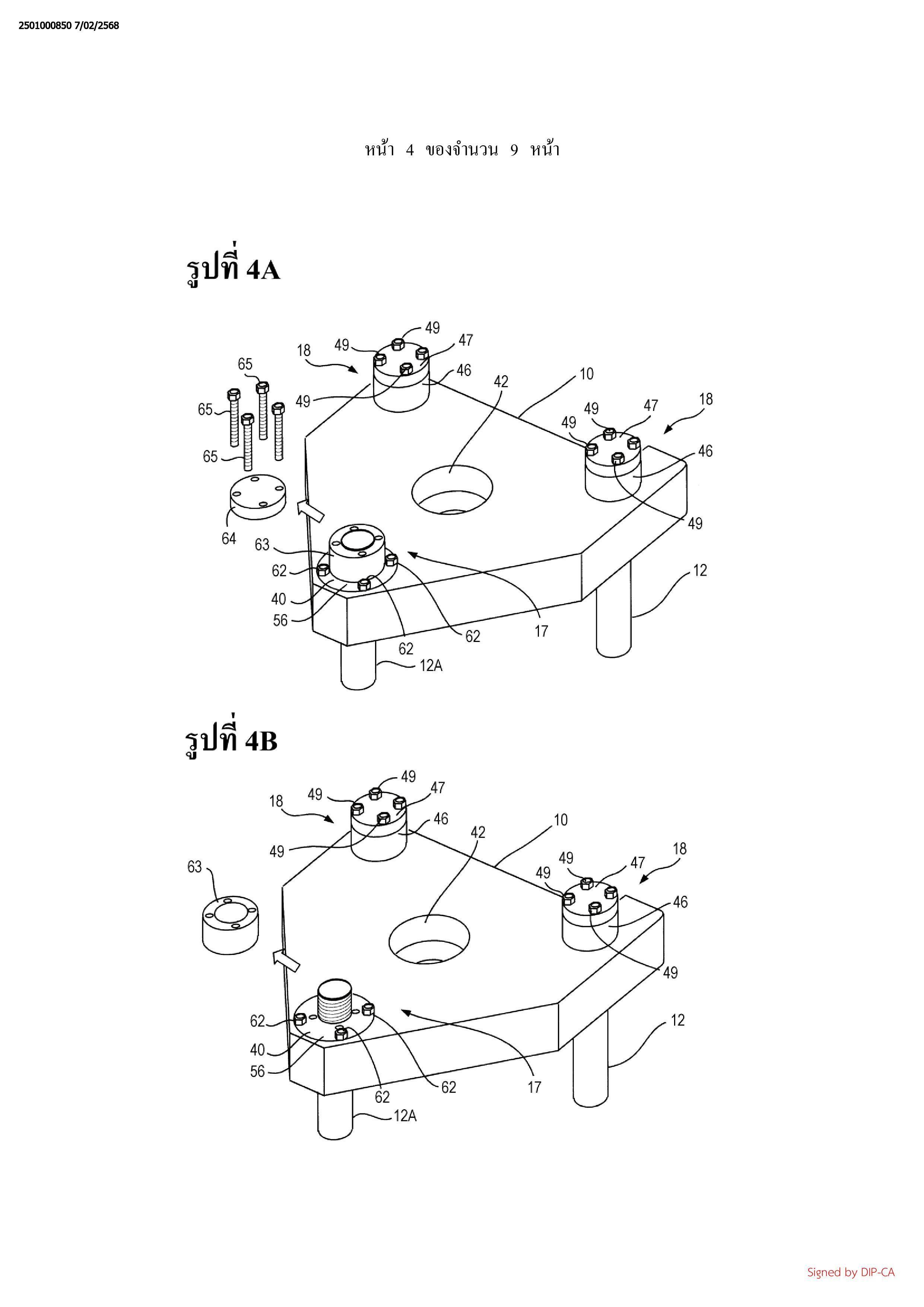

4. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 1 หรือ 2 ที่ซึ่งส่วนหน้า
แปลนได้รับการก่อรูปบนปลอก
5. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 4 ที่ซึ่งปลอกได้รับการ
ตรึงกับแท่นที่สามารถเคลื่อนที่ได้ด้านบนโดยการตรึงส่วนหน้าแปลนเข้ากับแท่นที่สามารถเคลื่อนที่
ได้ด้านบนด้วยวิถีทางสำหรับการตรึงที่ได้รับการกำหนดไว้ล่วงหน้า

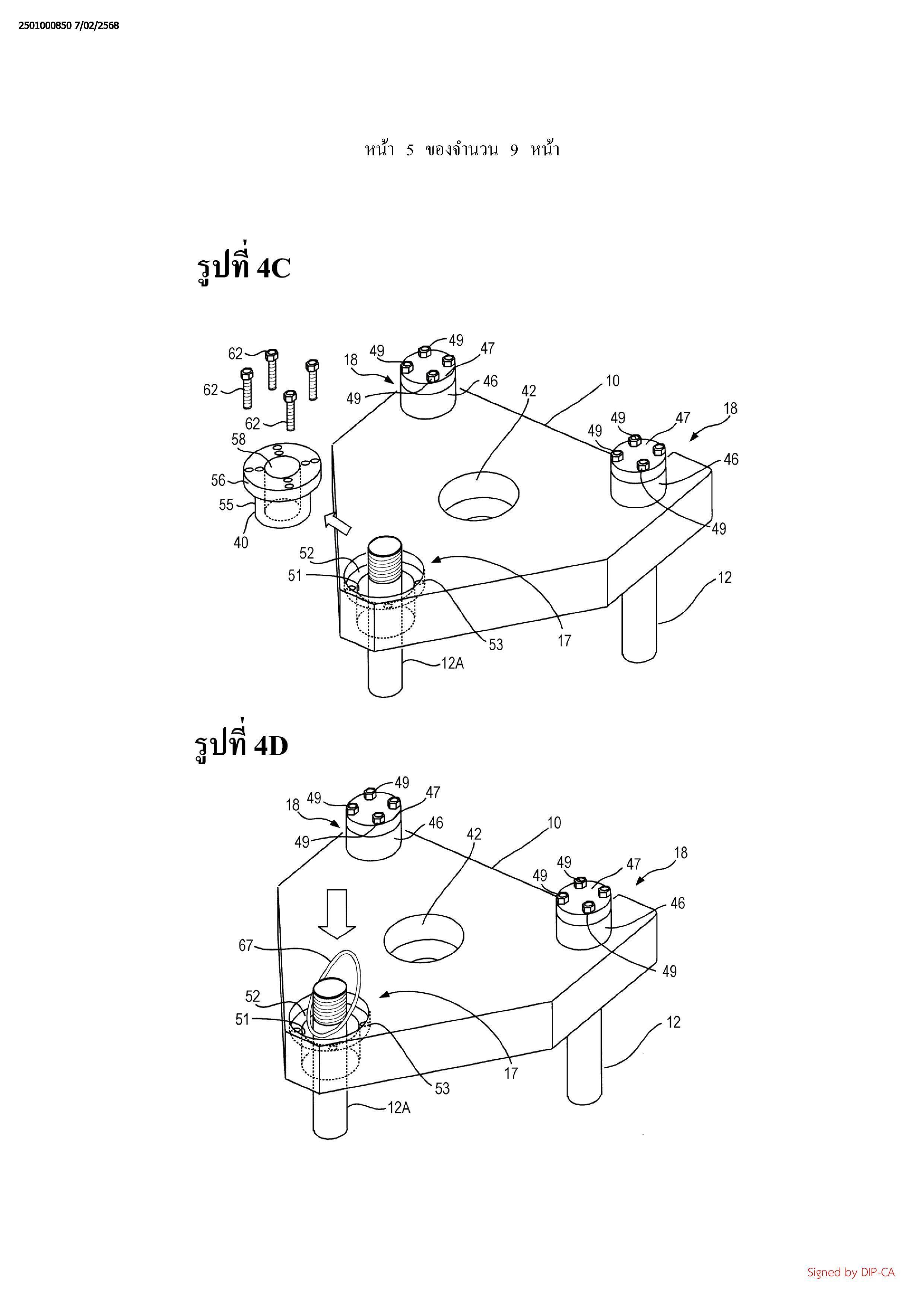

6. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 4 ที่ซึ่งรูทะลุที่ได้รับ
การก่อรูปในแท่นที่สามารถเคลื่อนที่ได้ด้านบนและซึ่งปลอกได้รับการสอดใส่เข้าไป ได้รับการก่อรูป
ด้วยส่วนขั้นที่มีเส้นผ่านศูนย์กลางที่ได้รับการขยายที่ส่วนด้านบน และส่วนหน้าแปลนได้รับการจัด
วางบนส่วนขั้น

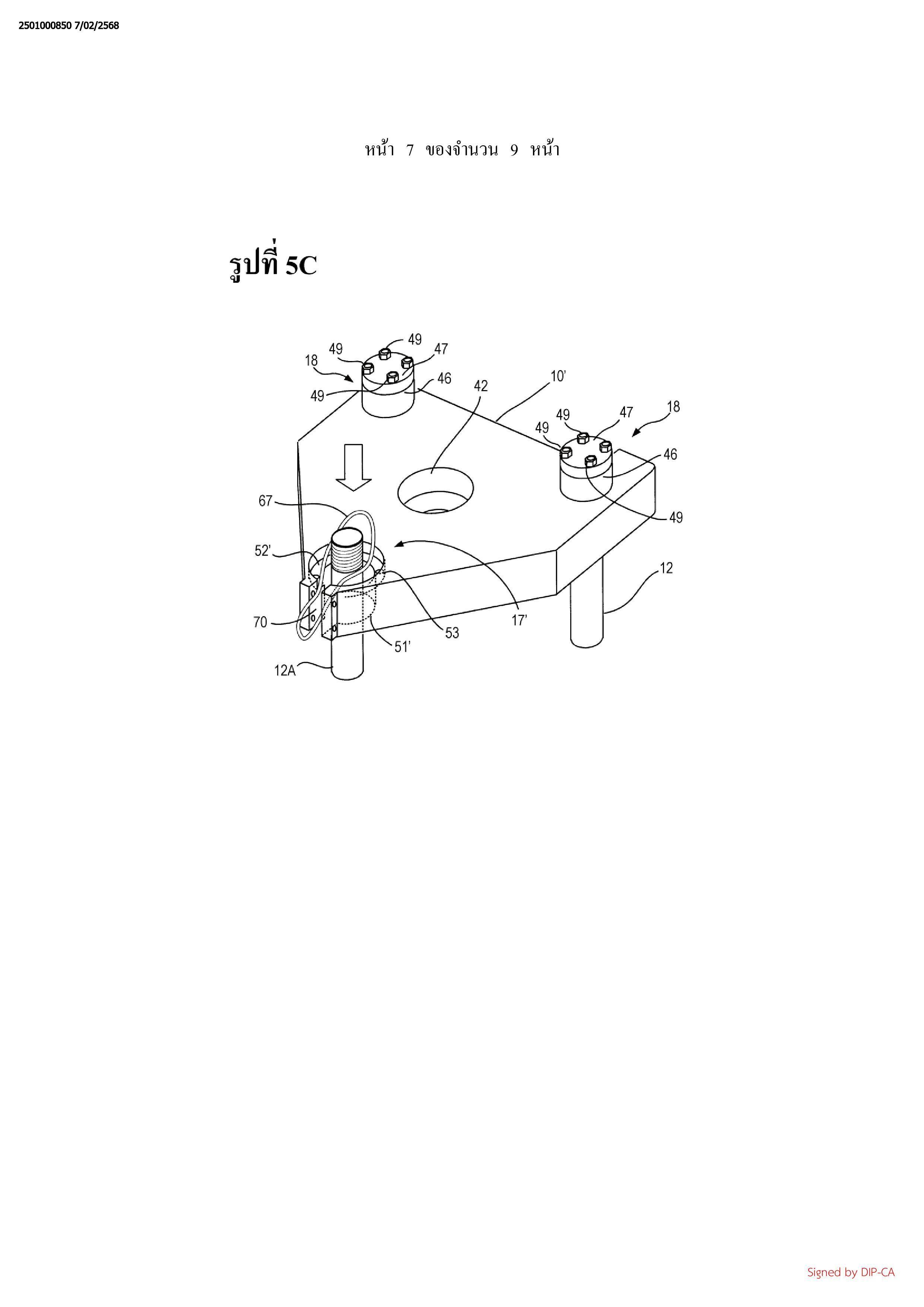

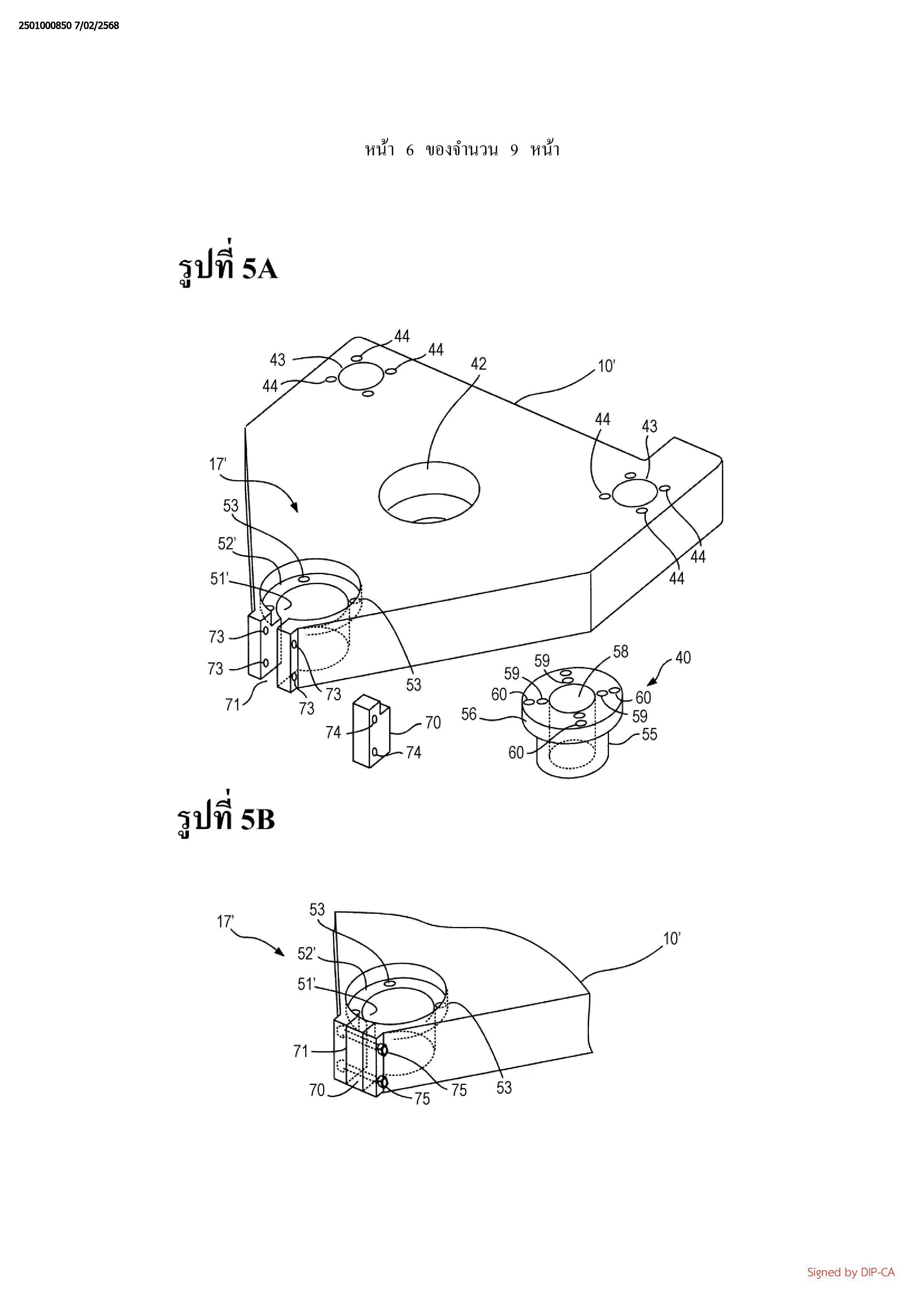

7. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 1 หรือ 2 ที่ซึ่งรูทะลุที่
ได้รับการก่อรูปในแท่นที่สามารถเคลื่อนที่ได้ด้านบนและซึ่งปลอกได้รับการสอดเข้าไปได้รับการก่อ
รูปด้วยช่องเล็กยาวที่มีความกว้างที่ได้รับการกำหนดไว้ล่วงหน้าซึ่งไปถึงพื้นผิวด้านข้างของแท่นที่
สามารถเคลื่อนที่ได้ด้านบน และเปิดออกสู่พื้นผิวด้านข้าง
8. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 7 ที่ซึ่งชิ้นประกอบ
สำหรับการปิดที่ได้รับการจัดโครงแบบบให้ปิดช่องเล็กยาวได้รับการจัดให้มีอย่างสามารถถอดออกได้
ในช่องเล็กยาว

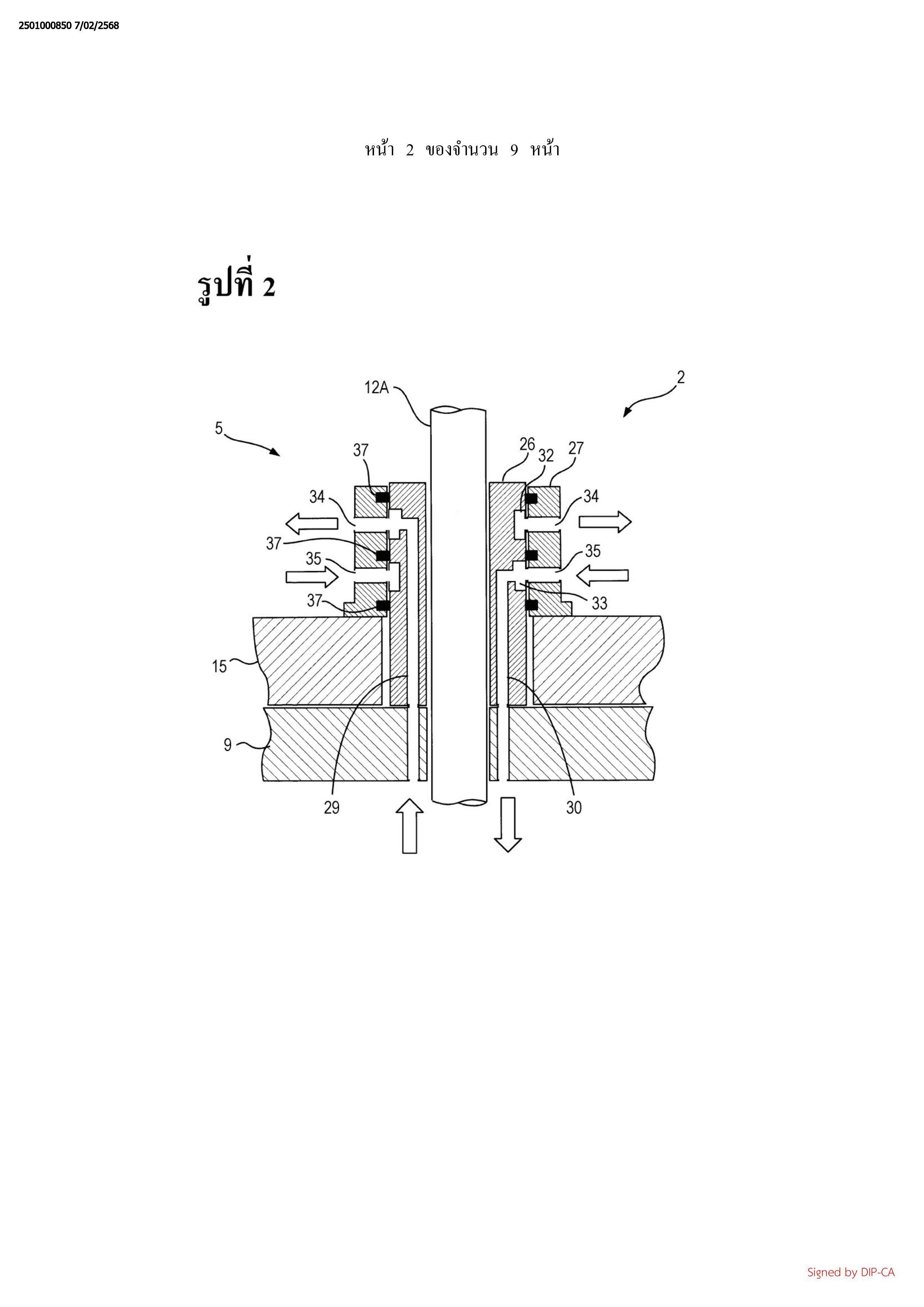

9. อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 2
ที่ซึ่งอุปกรณ์จ่ายของไหลรวมถึง
กระบอกจ่ายทรงกระบอกที่ได้รับการจัดวางเพื่อล้อมรอบแท่งยึดตรงกลางและที่
ได้รับ การตรึงกับแท่นที่ได้รับการตรึง และ
กระบอกการกระจายทรงกระบอกที่ได้รับการจัดวางภายนอกกระบอกจ่ายและที่
ได้รับ การตรึงกับโต๊ะหมุน และ
ที่ซึ่งกันผนึกป้องกันการรั่วไหลแบบวงแหวนได้รับการจัดให้มีระหว่างกระบอก
การกระจายและกระบอกจ่าย
10.อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งตามข้อถือสิทธิข้อ 9
ที่ซึ่งวิถีการไหลการจ่ายของไหลสำหรับจ่ายของไหลจากภายนอกและวิถีการไหล
การปล่อยออกของไหลสำหรับการปล่อยออกของไหลไปยังภายนอกได้รับการก่อรูปในกระบอกจ่าย
ที่ซึ่งกระบอกการกระจายได้รับการก่อรูปพร้อมพอร์ตจ่ายของไหลที่สื่อสารกับวิถีการ
ไหลการจ่ายและพอร์ตปล่อยออกของไหลที่สื่อสารกับวิถีการไหลการปล่อยออก และ
ที่ซึ่งพื้นผิวรอบข้างด้านในของกระบอกการกระจายหันหน้าเข้าหาพื้นผิวรอบข้าง
ด้านนอกของกระบอกจ่าย และกระบอกการกระจายสามารถหมุนได้แบบเลื่อนได้เมื่อเทียบกับ
กระบอกจ่ายเมื่อโต๊ะหมุนหมุน

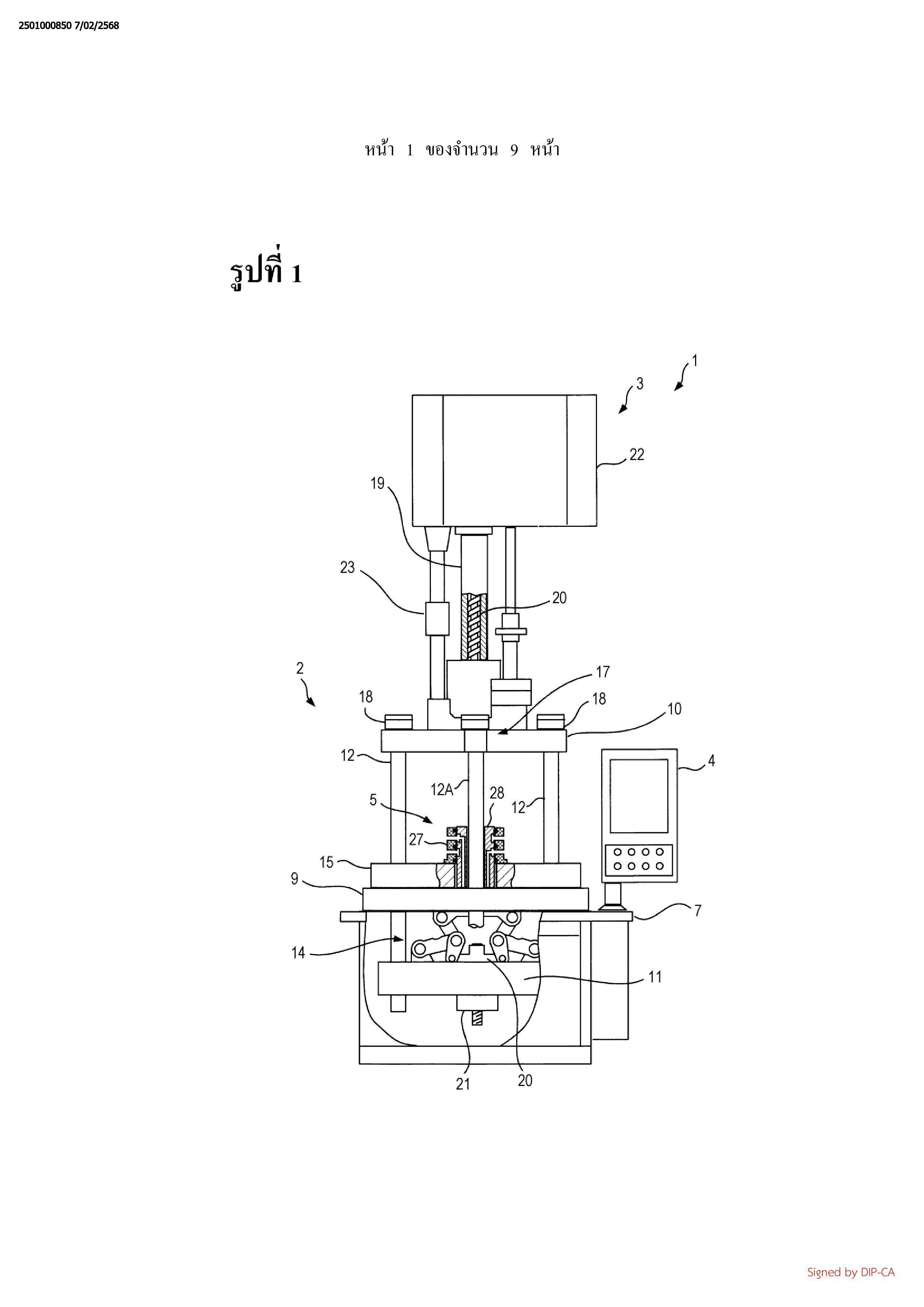

11.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งที่ประกอบรวมด้วย
อุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้ง และ
อุปกรณ์ฉีดที่ได้รับการจัดให้มีเหนืออุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งและที่
ได้รับการจัดโครงแบบเพื่อฉีดวัสดุฉีด
ที่ซึ่งอุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งรวมถึง
แท่นที่ได้รับการตรึง
แท่นที่สามารถเคลื่อนที่ได้ด้านบนที่ได้รับการจัดให้มีเหนือแท่นที่ได้รับการตรึง
แท่นที่สามารถเคลื่อนที่ได้ด้านล่างที่ได้รับการจัดให้มีใต้แท่นที่ได้รับการตรึง
แท่งยึดจำนวนหนึ่งที่ทะลุทะลวงแท่นที่ได้รับการตรึงและแต่ละแท่งที่มีส่วนปลาย
ด้านบนที่ได้รับการตรึงกับแท่นที่สามารถเคลื่อนที่ได้ด้านบนด้วยน็อตแท่งยึดและส่วนปลายด้านล่าง
ที่ได้รับการต่อประกบกับแท่นที่สามารถเคลื่อนที่ได้ด้านล่าง
กลไกสำหรับการแคลมป์แม่พิมพ์ที่ได้รับการจัดให้มีระหว่างแท่นที่ได้รับการตรึง
และแท่นที่สามารถเคลื่อนที่ได้ด้านล่าง และ
โต๊ะหมุนที่ได้รับการจัดให้มีแบบหมุนได้บนพื้นผิวด้านบนของแท่นที่ได้รับการตรึง
ที่ซึ่งแท่งยึดหนึ่งของแท่งยึดเป็นแท่งยึดตรงกลางที่ทะลุทะลวงโต๊ะหมุน และ
ที่ซึ่งแท่งยึดตรงกลางได้รับการตรึงด้วยน็อตแท่งยึดในสถานะของการได้รับการทำให้
ติดกันกับแท่นที่สามารถเคลื่อนที่ได้ด้านบนผ่านทางปลอกที่สามารถถอดได้ที่มีความหนาที่ได้รับการ
กำหนดไว้ล่วงหน้า
12.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 11
ที่ซึ่งอุปกรณ์สำหรับการแคลมป์แม่พิมพ์ตามแนวตั้งรวมถึงอุปกรณ์จ่ายของไหลที่ได้รับ
การจัดโครงแบบเพื่อจ่ายของไหลไปยังแม่พิมพ์ และ
ที่ซึ่งอุปกรณ์จ่ายของไหลได้รับการจัดให้มีบนโต๊ะหมุนและได้รับการทะลุทะลวงโดย
แท่งยึดตรงกลาง
13.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 11 หรือ 12 ที่ซึ่งจำนวนของแท่ง
ยึดเท่ากับสาม
14.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 11 หรือ 12 ที่ซึ่งส่วนหน้าแปลน
ได้รับการก่อรูปบนปลอก
15.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 14 ที่ซึ่งปลอกได้รับการตรึงกับ
แท่นที่สามารถเคลื่อนที่ได้ด้านบนโดยการตรึงส่วนหน้าแปลนกับแท่นที่สามารถเคลื่อนที่ได้ด้านบน
โดยวิถีทางสำหรับการตรึงที่ได้รับการกำหนดไว้ล่วงหน้า
16.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 14 ที่ซึ่งรูทะลุที่ได้รับการก่อรูป
ในแท่นที่สามารถเคลื่อนที่ได้ด้านบนและซึ่งปลอกได้รับการสอดใส่เข้าไปในนั้นได้รับการก่อรูปด้วย
ส่วนขั้นที่มีเส้นผ่านศูนย์กลางที่ได้รับการขยายที่ส่วนด้านบน และส่วนหน้าแปลนได้รับการจัดวางบน
ส่วนขั้น

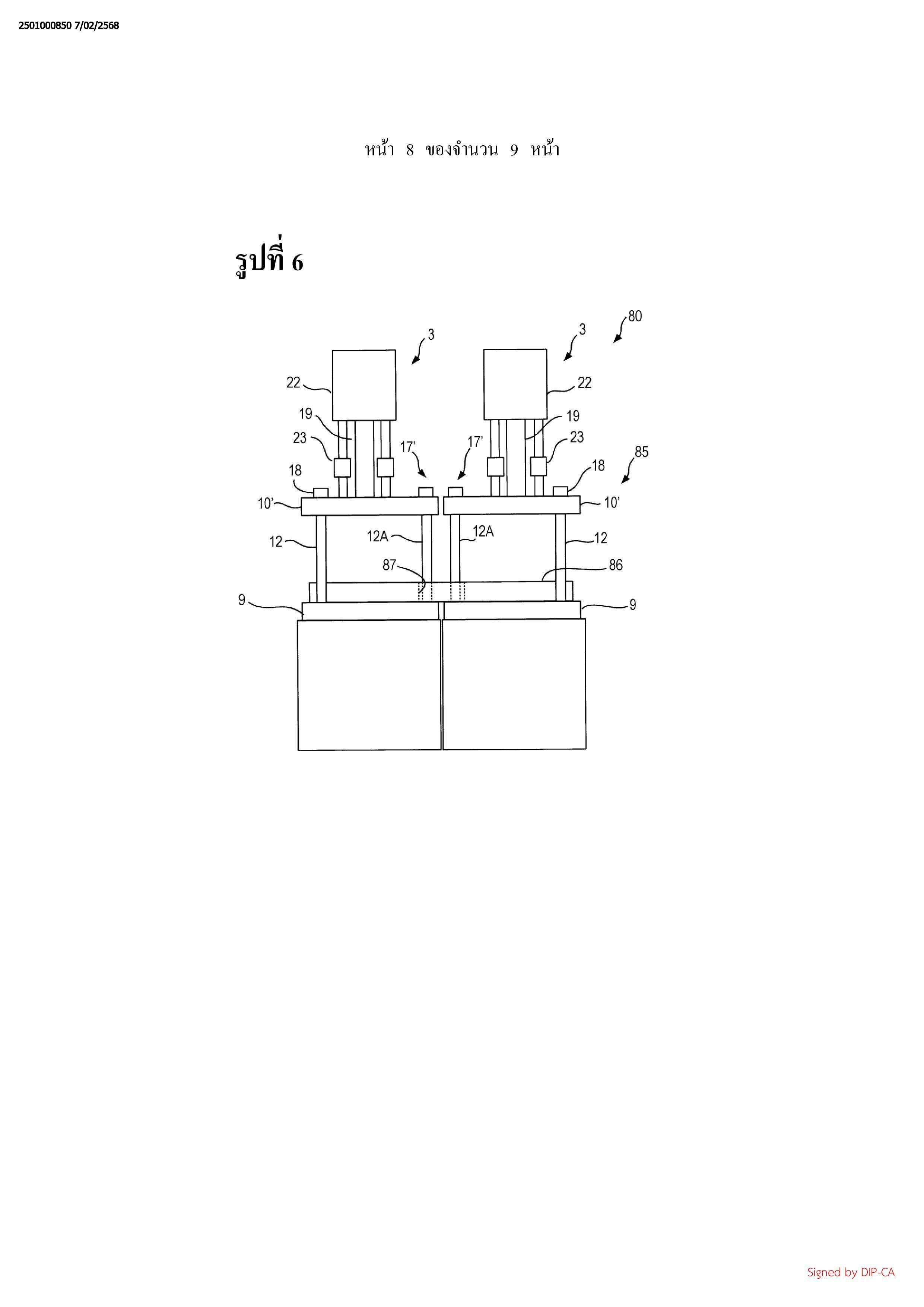

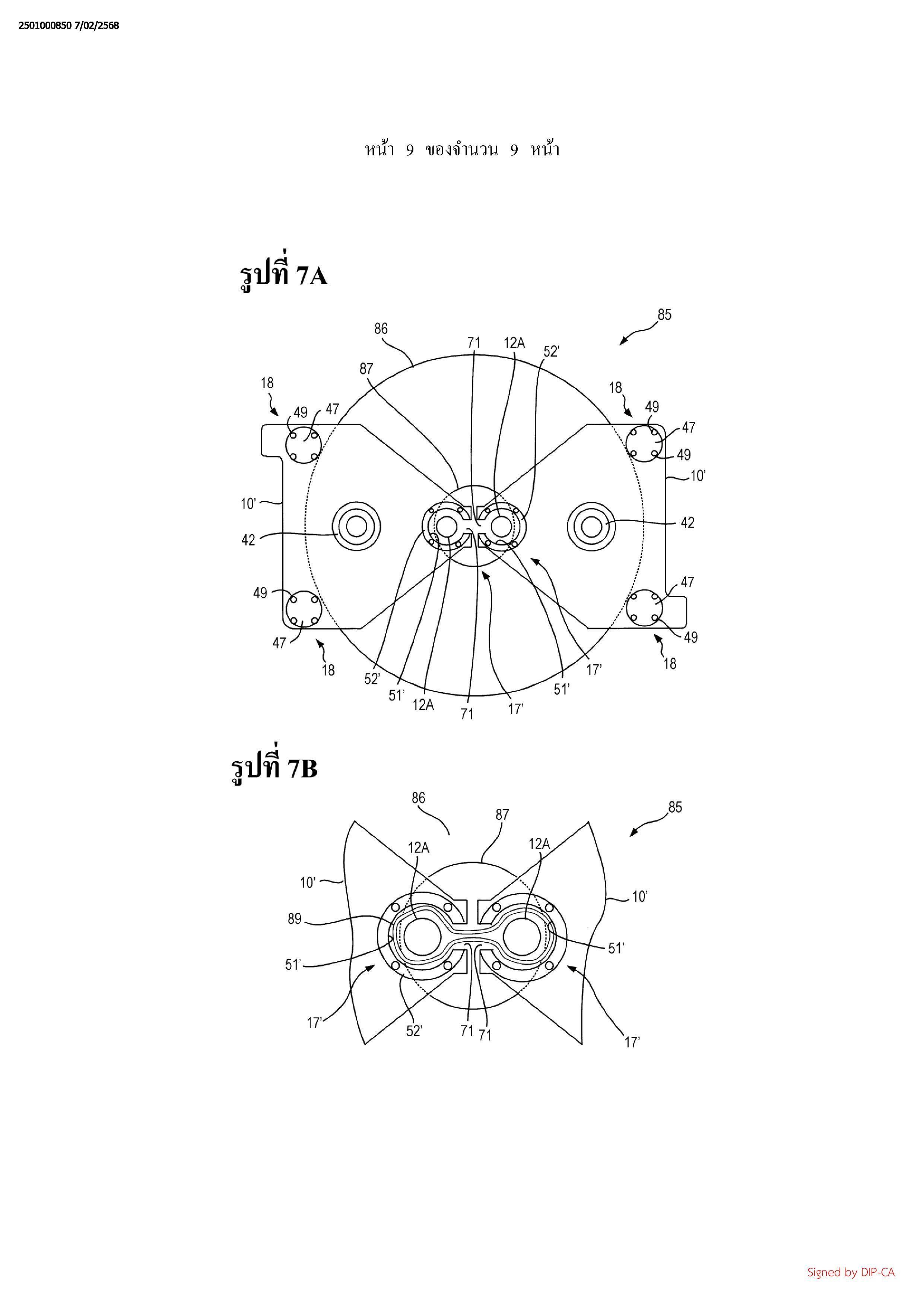

17.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 11 หรือ 12 ที่ซึ่งรูทะลุที่ได้รับ
การก่อรูปในแท่นที่สามารถเคลื่อนที่ได้ด้านบนและซึ่งปลอกได้รับการสอดใส่เข้าไปในนั้นได้รับการ
ก่อรูปด้วยช่องเล็กขาวที่มีความกว้างที่ได้รับการกำหนดไว้ล่วงหน้าซึ่งไปถึงพื้นผิวด้านข้างของแท่นที่
สามารถเคลื่อนที่ได้ด้านบน และเปิดออกสู่พื้นผิวด้านข้าง
18.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 17 ที่ซึ่งชิ้นประกอบสำหรับ
การปิดที่ได้รับการจัดโครงแบบเพื่อปิดช่องเล็กยาวได้รับการจัดให้มีในช่องเล็กยาวที่สามารถถอด
ออกได้
19.เครื่องสำหรับการฉีดขึ้นรูปตามแนวตั้งตามข้อถือสิทธิข้อ 11 หรือ 12
ที่ซึ่งอุปกรณ์ฉีดรวมถึงกระบอกทำความร้อน สกรูที่ได้รับการจัดให้มีในกระบอก
ทำความร้อน และกลไกสำหรับการขับสกรูที่ได้รับการจัดโครงแบบเพื่อขับสกรู โดยที่อุปกรณ์ฉีด
ได้รับการจัดโครงแบบให้หมุนสกรูเพื่อหลอมวัสดุฉีดและเพื่อขับสกรูในทิศทางตามแกนเพื่อฉีด
วัสดุฉีด และ
ที่ซึ่งอุปกรณ์ฉีดได้รับการจัดให้มีเหนือแท่นที่สามารถเคลื่อนที่ได้ด้านบน
