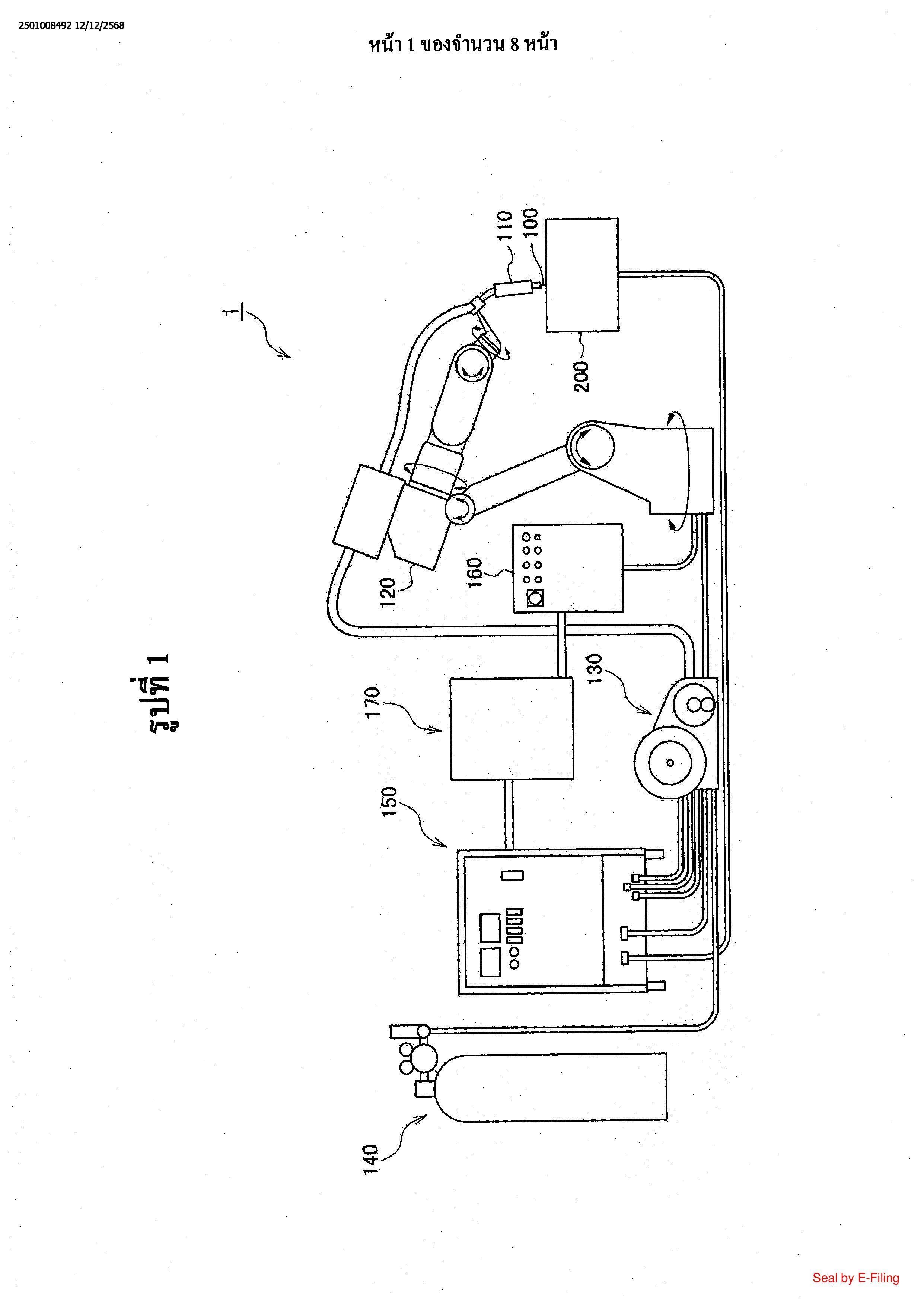

1. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์เพื่อทำให้หัวชิงเปลวไฟสำหรับเชื่อมดำเนินการ
เชื่อมในร่องและติดตามแนวงานเชื่อมโดขอิงตามปริมาณการเปลี่ยนแปลงทางไฟฟ้า X ซึ่งถูกตรวจจับใน
ระหว่างการเชื่อมในการเชื่อมอาร์กแบบพัลส์ในการดำเนินการเชื่อมโดยการเปลี่ยนแปลงกระแสเชื่อมและ
แรงดันอาร์กตามคาบเวลา โดยที่

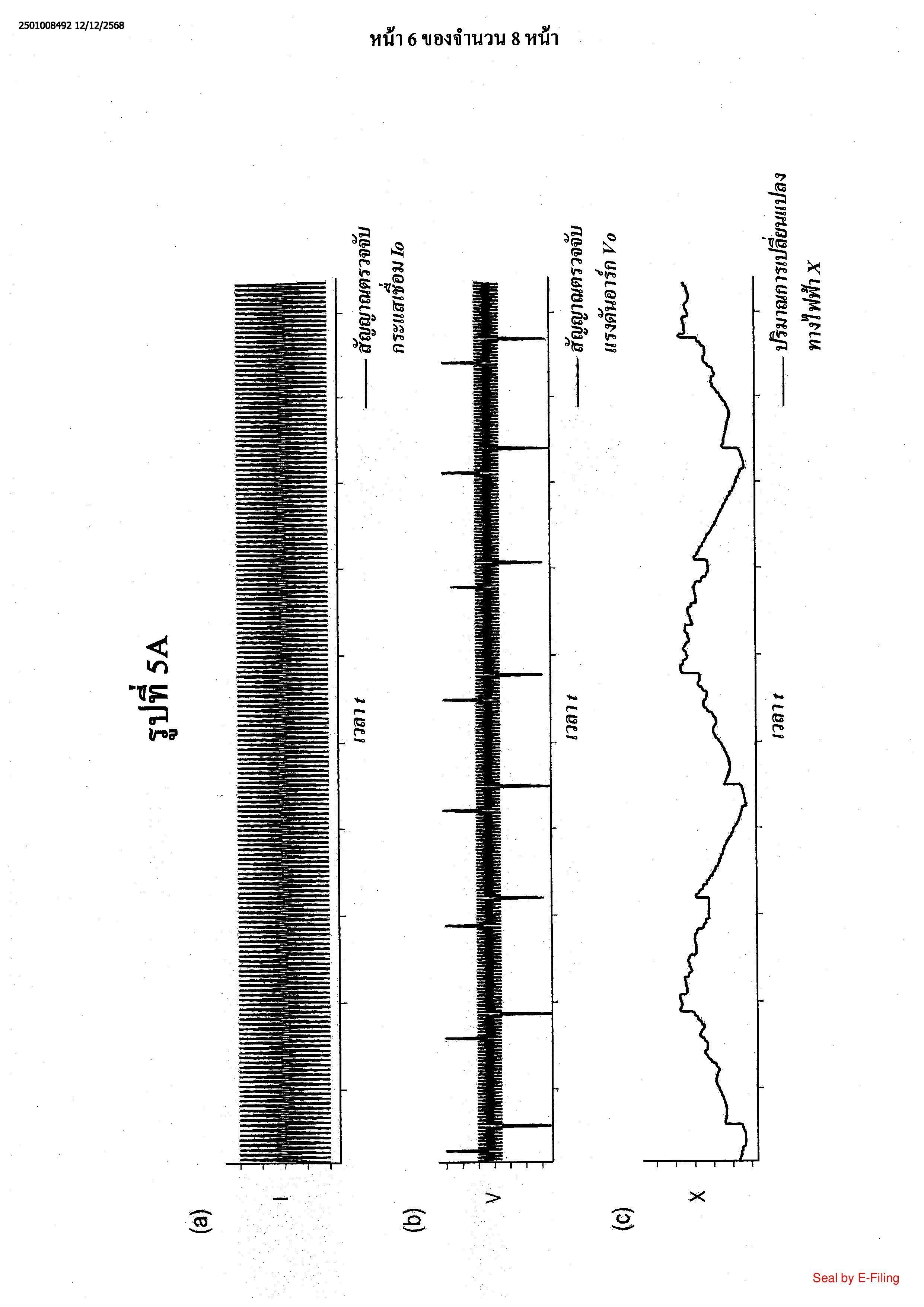

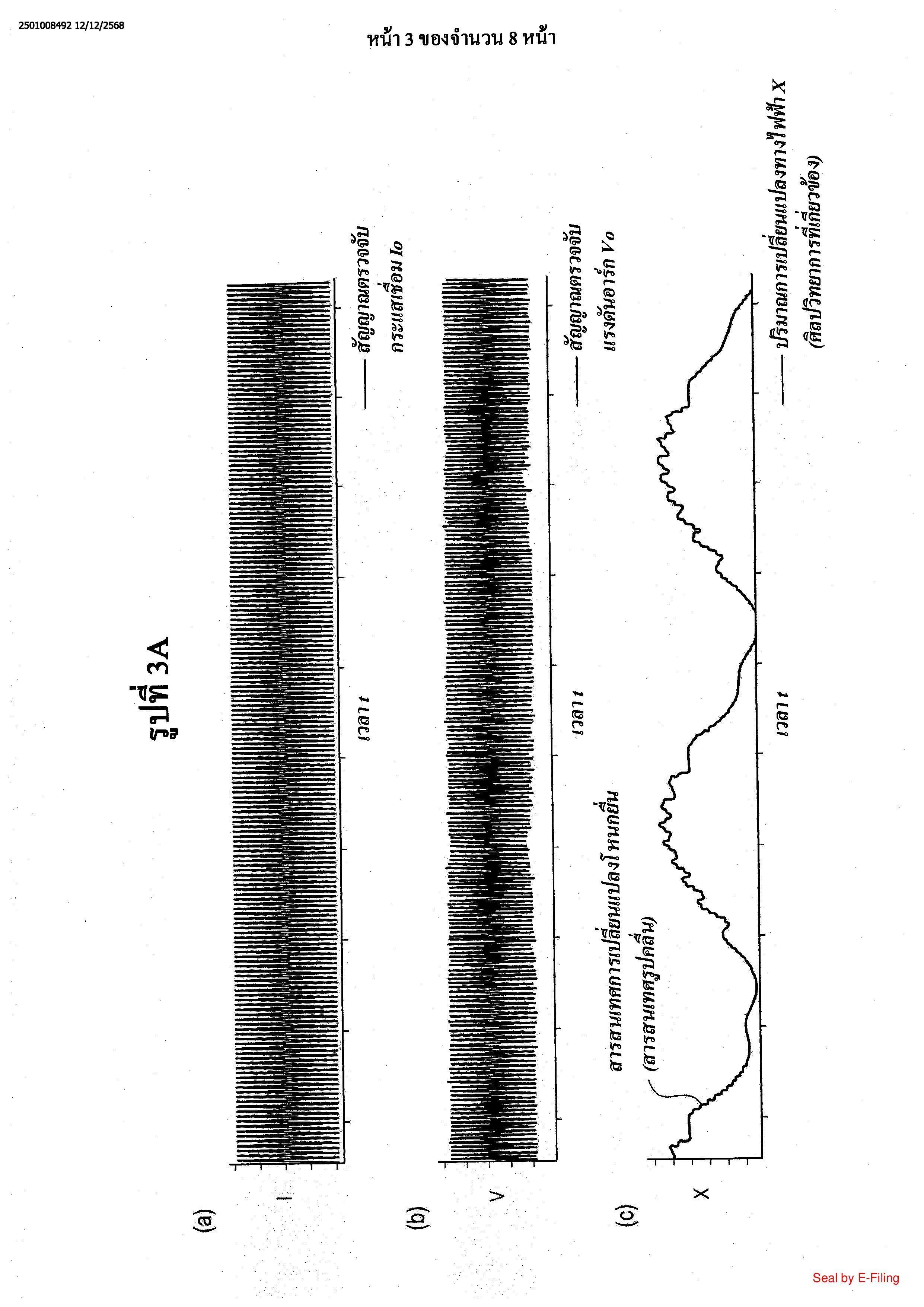

ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X อย่างน้อยจะรวมถึงสัญญาณตรวจจับกระแสเชื่อม To,
สัญญาณตรวจจับแรงดันอาร์ก Vo, แรงดันที่กำหนดและตัดสินกำหนดไว้ก่อน Vset, และค่าคุณสมบัติใน
การแปลงกระแสที่ตัดสินกำหนดไว้ก่อน Char ในรูปพารามิเตอร์
โดยที่วิธีการควบคุมเค้าโครงจะประกอบรวมด้วย:

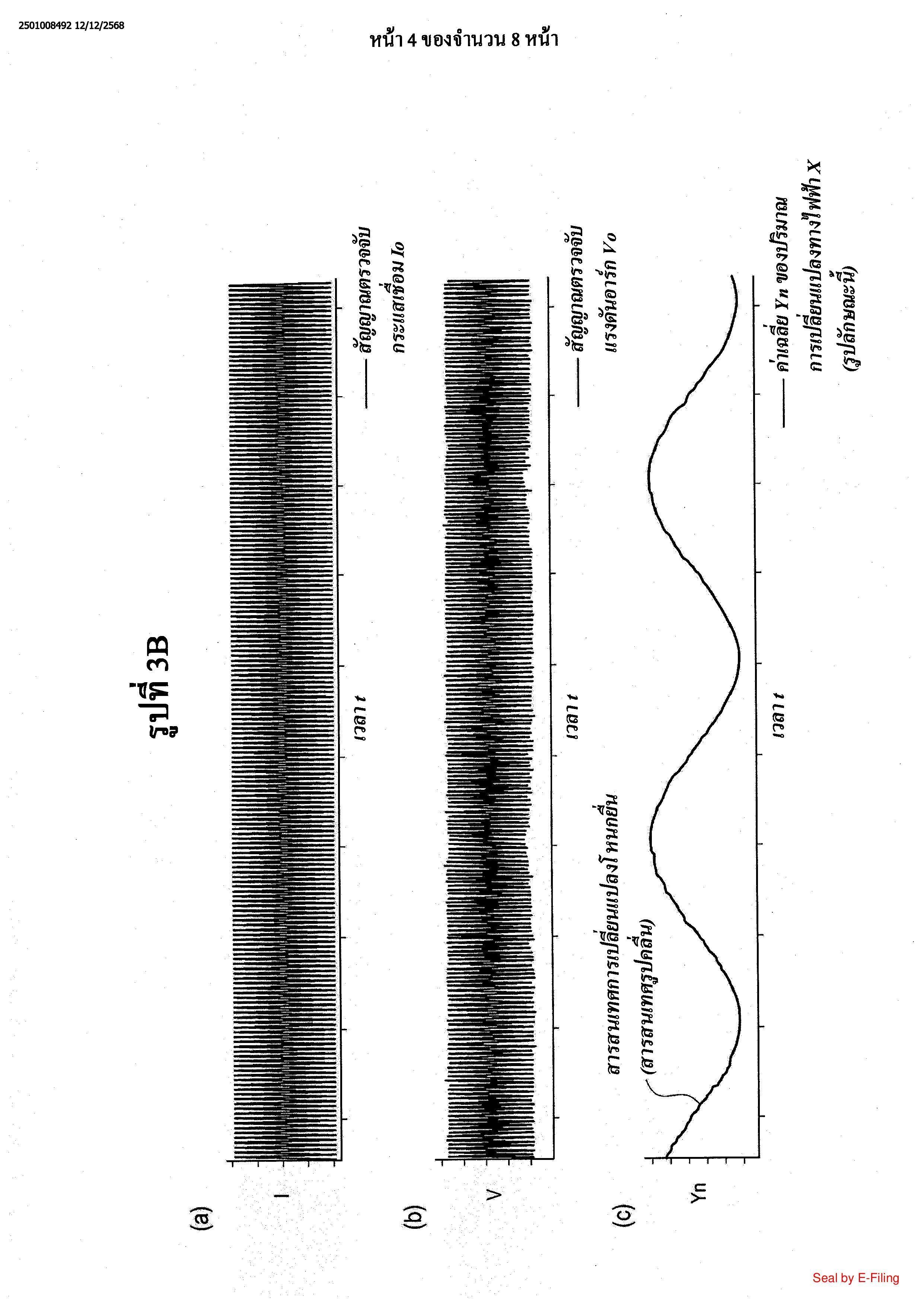

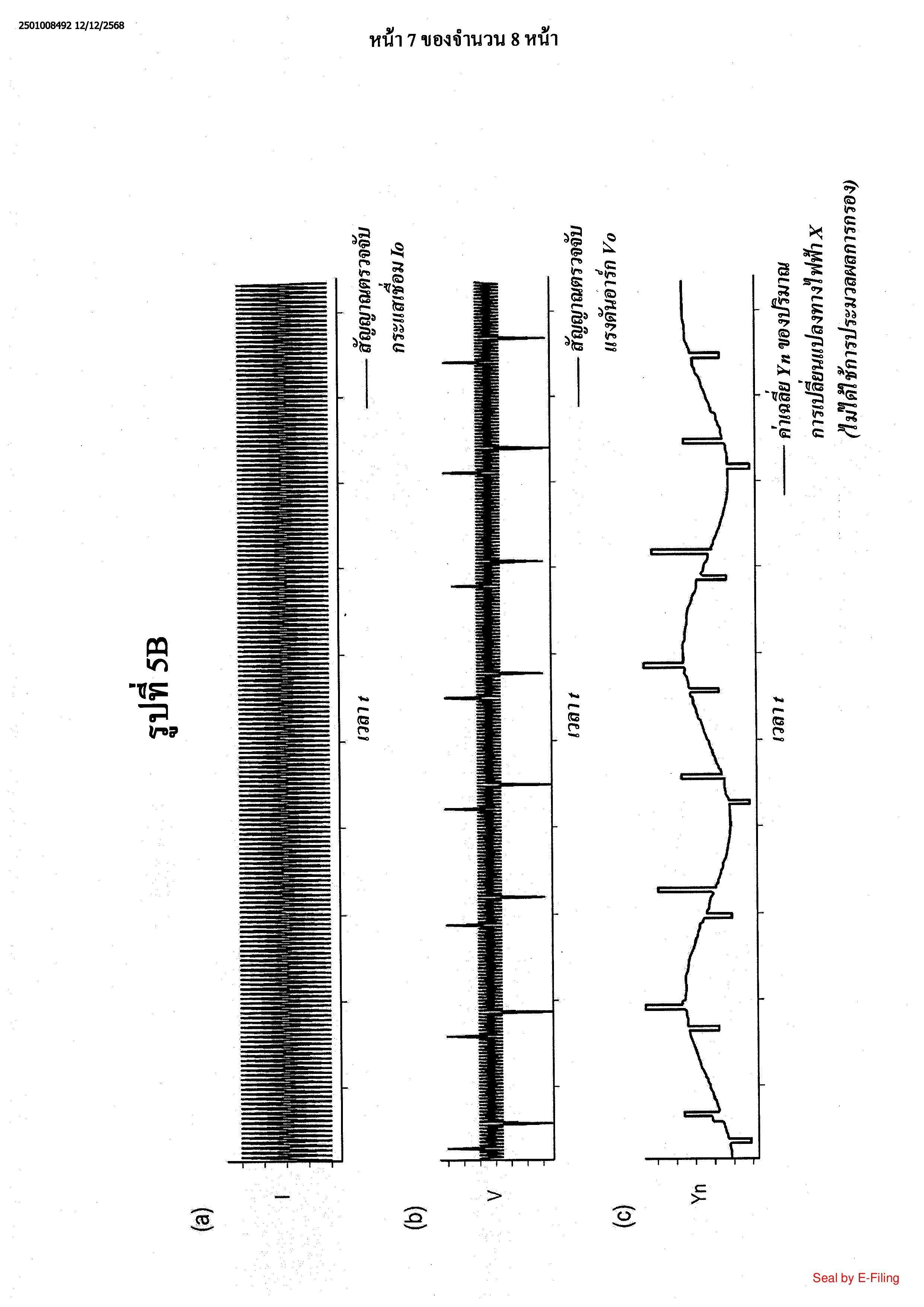

การกำหนดคาบเวลาที่ตัดสินกำหนดไว้ก่อน Tf ให้เป็นส่วนแบ่งหนึ่งส่วนและคำนวณค่าเฉลี่ย Yn
ของปริมาณการเปลี่ยนแปลงทางไฟฟ้า X สำหรับส่วนแบ่งแต่ละส่วน; และ
การติดตามแนวงานเชื่อมโดยการสกัดดึงสารสนเทศการเปลี่ยนแปลงโหนกขึ้นในร่องโดยอิงตาม
ค่าเฉลี่ย Yn
2. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์ตามข้ออื้อสิทธิ 1 โดยที่
ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X จะรวมถึง
ค่าซึ่งได้มาโดยการบวกอย่างน้อย
ค่าสัญญาณตรวจจับกระแสเชื่อม Io และ
ค่าซึ่งได้มาโดยการคูณผลต่างระหว่างสัญญาณตรวจจับแรงดันอาร์ก Vo กับแรงดันที่กำหนดไว้
Vset ด้วยค่าคุณสมบัติในการแปลงกระแส Char
ไฟฟ้า x
3. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์ลามข้อถือสิทธิ 1 โดยที่
ค่าคุณสมบัติในการแปลงกระแสจะถูกตัดสินกำหนดไว้ล่วงหน้าโดยอิงตามค่าที่กำหนดไว้ของ
กระแสเชื่อมโดยเฉลี่ย
4. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์ตามข้อถือสิทธิ 1 ถึง 3 ข้อใดข้อหนึ่ง โดยที่
คาบเวลา Ifจะเป็นรอบพัลต์หนึ่งรอบหรือรอบพัลส์หลายรอบของปริมาณการเปลี่ยนแปลงทาง
5. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์ตามข้อถือสิทธิ 1 ถึง 3 ข้อใดข้อหนึ่ง โดยที่

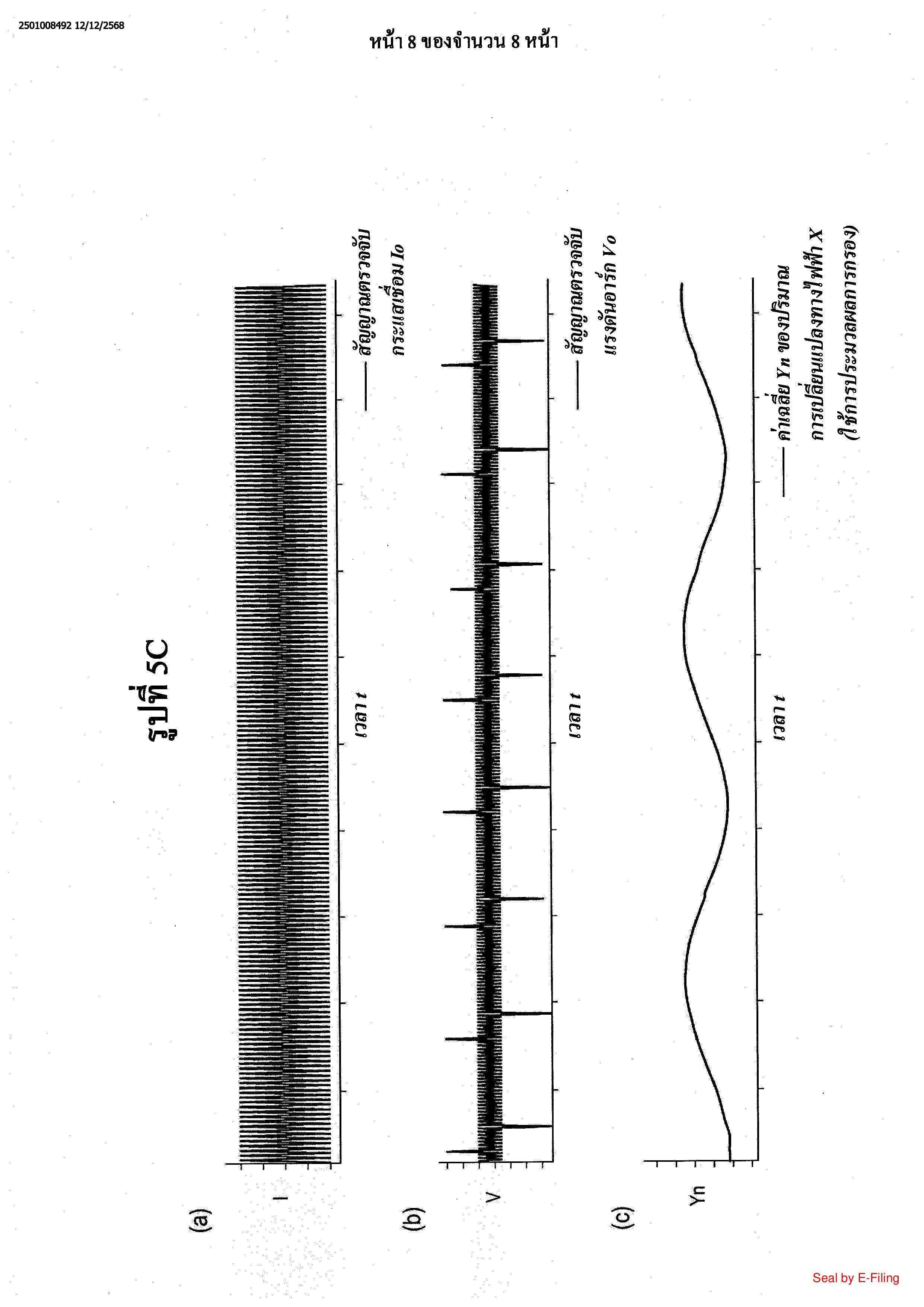

ค่าเฉลี่ย Yn จะถูกคำนวณโดยใช้ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X ซึ่งถูกกรองโดยตัวกรอง
ความถี่
6. วิธีการควบคุมเค้าโครงการเชื่อมอาร์กแบบพัลส์ตามข้อถือสิทธิ 1 ถึง 3 ข้อใดข้อหนึ่ง โดยที่

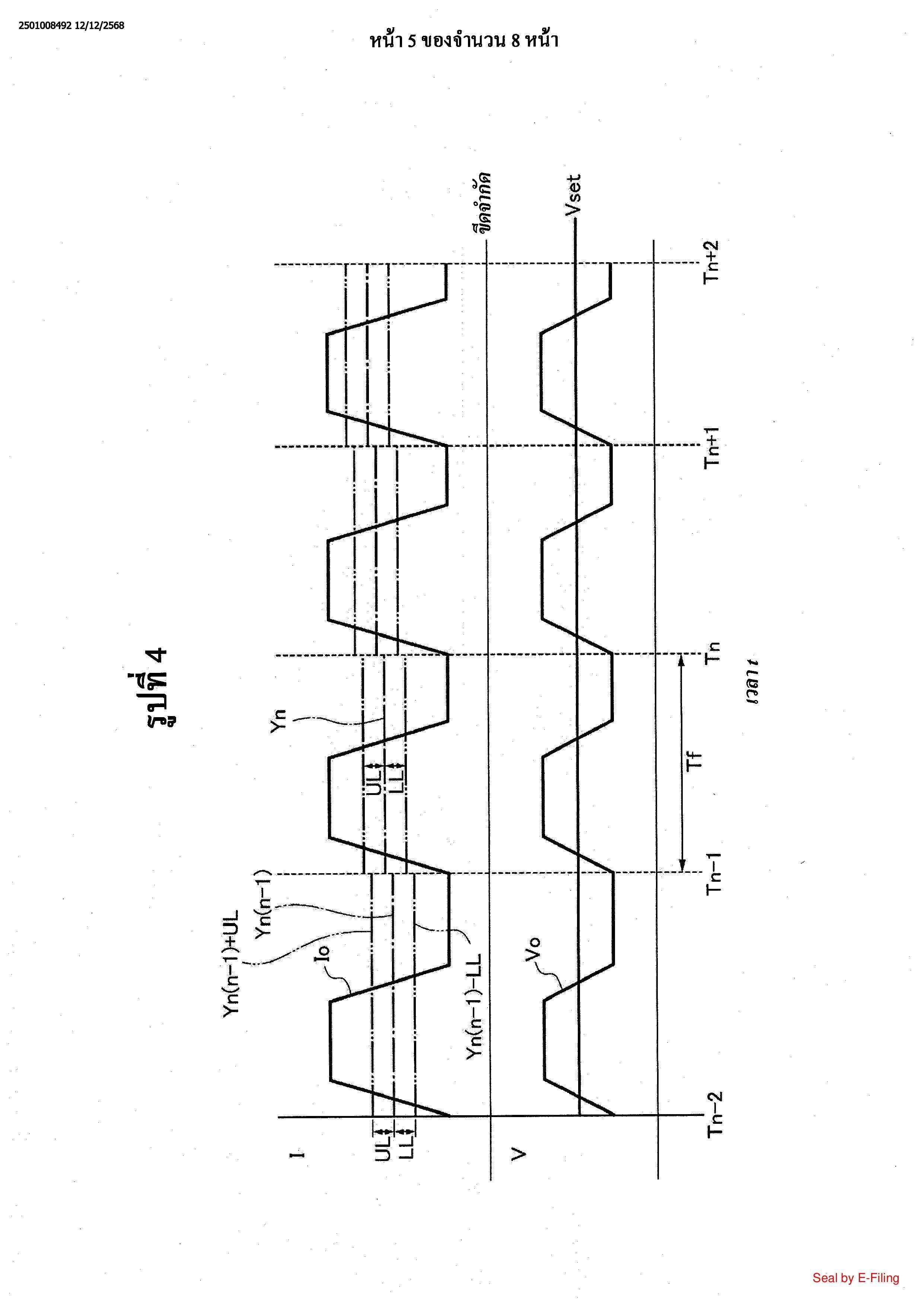

ค่าขีดจำกัดบนจะถูกคำนวณ โดยการบวกค่าช่วงขีดจำกัดบนที่ตัดสินกำหนดไว้ก่อนและค่าขีดจำกัด
ล่างจะถูกคำนวณโดยการลบด้วยค่าช่วงขีดจำกัดล่างที่ล่างที่ตัดสินกำหนดไว้ก่อนโดยมีค่าเฉลี่ย Yo ของปริมาณ
การเปลี่ยนแปลงทางไฟฟ้า X ในส่วนแบ่งหนึ่งส่วนก่อนคาบเวลาเป้าหมายการวัดเป็นค่าศูนย์กลาง และ
การประมวลผลที่ตัดสินกำหนดไว้ก่อนจะถูกดำเนินการเมื่อค่าเฉลี่ย Yo ของคาบเวลาเป้าหมายการ
วัดมีค่าเกินค่าขีดจำกัดบนหรือมีค่าต่ำกว่าค่าขีดจำกัดล่าง
7.อุปกรณ์ควบคุมซึ่งทำให้หัวยิงเปลวไฟสำหรับเชื่อมดำเนินการเชื่อมในร่องและติดตามแนวงาน
เชื่อมโดยอิงตามปริมาณการเปลี่ยนแปลงทางไฟฟ้า X ซึ่งถูกตรวจจับในระหว่างการเชื่อมในการเชื่อม
อาร์กแบบพัลส์ในการดำเนินการเชื่อมโดยการเปลี่ยนแปลงกระบสเชื่อมและแรงดันอาร์กตามคาบเวลา โดยที่
ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X อย่างน้อยจะรวมถึงสัญญาณตรวจจับกระแสเชื่อม Io,
สัญญาณตรวจจับแรงดันอาร์ก Vo, แรงคันที่กำหนดและตัดสินกำหนดไว้ก่อน Vset, และค่าคุณสมบัติใน
การแปลงกระแสที่ตัดสินกำหนดไว้ก่อน Char ในรูปพารามิเตอร์
โดยที่อุปกรณ์ควบคุมจะถูกจัดโครงแบบให้ดำเนินการควรควบคุมเพื่อ
กำหนดคาบเวลาที่ตัดสินกำหนดไว้ก่อน Tr ให้เป็นส่วนแบ่งหนึ่งส่วนและคำนวณค่าเฉลี่ย Yn ของ
ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X สำหรับส่วนแบ่งแต่ละส่วน และ
ติดตามแนวงามเชื่อมโดยการสกัดดึงสารสนเทศการเปลี่ยนแปลงโหนกขึ้นในร่องโดยอิงตาม
ค่าเฉลี่ย Yn

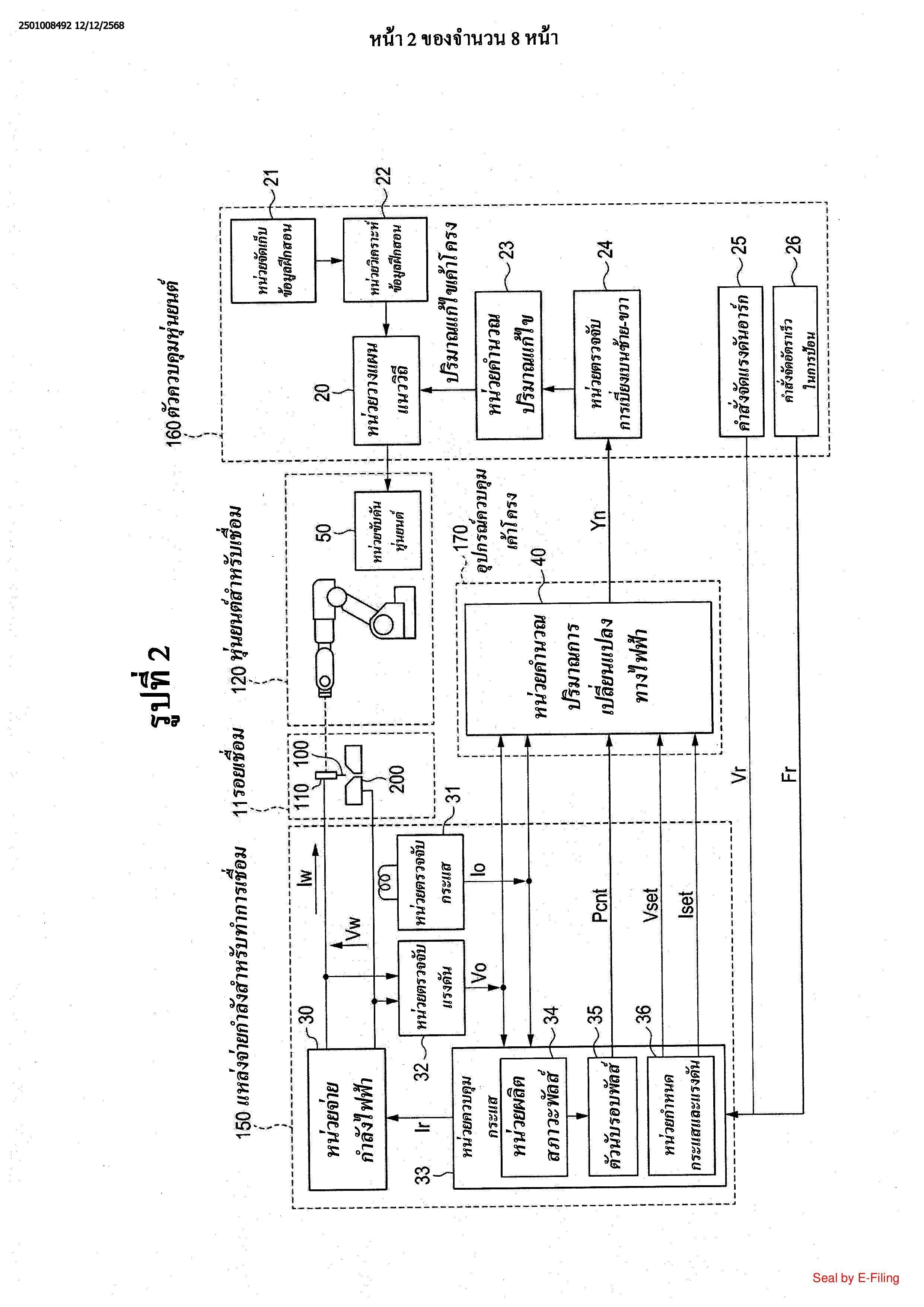

8. แหล่งจ่ายกำลังสำหรับทำการเชื่อมซึ่งมีฟังก์ชันในการทำให้หัวยิงเปลวไฟสำหรับเชื่อม
คำเนินการเชื่อมในร่องและติดตามแนวงานเชื่อมโดยอิงตามปริมาณการเปลี่ยนแปลงทางไฟฟ้า X ซึ่งถูก
ตรวจจับในระหว่างการเชื่อมในการเชื่อมอาร์กแบบพัลธ์ในการดำเนินการเชื่อมโดยการเปลี่ยนแปลงกระแส
เชื่อมและแรงดันอาร์กตามคาบเวลา
โดยที่แหล่งจ่ายกำลังสำหรับทำการเชื่อมจะประประกอบรวมด้วย.
หน่วยจ่ายกำลังไฟฟ้าซึ่งถูกจัดโครงแเบบให้จ่ายปื้อนกำลังไฟฟ้าเพื่อให้กำเนิดอาร์กและดำเนินการ
เชื่อม;
หน่วยควบคุมกระแสซึ่งถูกจัดโครงแบบให้รับสัญญาณ เช่น คำสั่งจัดอัตราเร็วในการป้อน, คำสั่งจัด
กระแสเชื่อม, และคำสั่งจัดแรงดันอาร์ก และคำนวณปริมาณการควบคุมของหน่วยจ่ายกำลังไฟฟ้า;
หน่วยตรวจจับกระแสซึ่งถูกจัดโครงแบบให้ตรวจจับกระแสเชื่อม Iw ในระหว่างการเชื่อมและ
ส่งออกสัญญาณตรวจจับกระแสเชื่อม Io; และ
หน่วยตรวจจับแรงดันซึ่งถูกจัดโครงแบบให้ตรวจจับแรงดันอาร์ก Vw ในระหว่างการเชื่อมและ
ส่งออกสัญญาณตรวจจับแรงดันอาร์ก Vo โดยที่
ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X อย่างน้อยจะรวมถึงสัญญาณตรวจจับกระแสเชื่อม Io,
สัญญาณตรวจจับแรงคันอาร์ก Vo, แรงคันที่กำหนดและตัดสินกำหนดไว้ก่อน Vset, และค่าคุณสมบัติใน
การแปลงกระแสที่ตัดสินกำหนดไว้ก่อน Char ในรูปพารามิเตอร์
โดยที่แหล่งจ่ายกำลังสำหรับทำการเชื่อมจะประกอบรวมเพิ่มเติมด้วย:
หน่วยควบคุมซึ่งถูกจัดโครงแบบให้ดำเนินการควบคุมเพื่อ
กำหนดคาบเวลาที่ตัดสินกำหนดไว้ก่อน Tรให้เป็นส่วนแบ่งหนึ่งส่วนและคำนวณค่าเฉลี่ย Yo ของ
ปริมาณการเปลี่ยนแปลงทางไฟฟ้า X สำหรับส่วนแบ่งแต่ละส่วน และ
ติดตามแนวงามเชื่อมโดยการสกัดดึงสารสนเทศการเปลี่ยนแปลงโหนกขึ้นในร่องโดยอิงตาม
ค่าเฉลี่ย Yn
