OCR 10KL (09/04/2568)

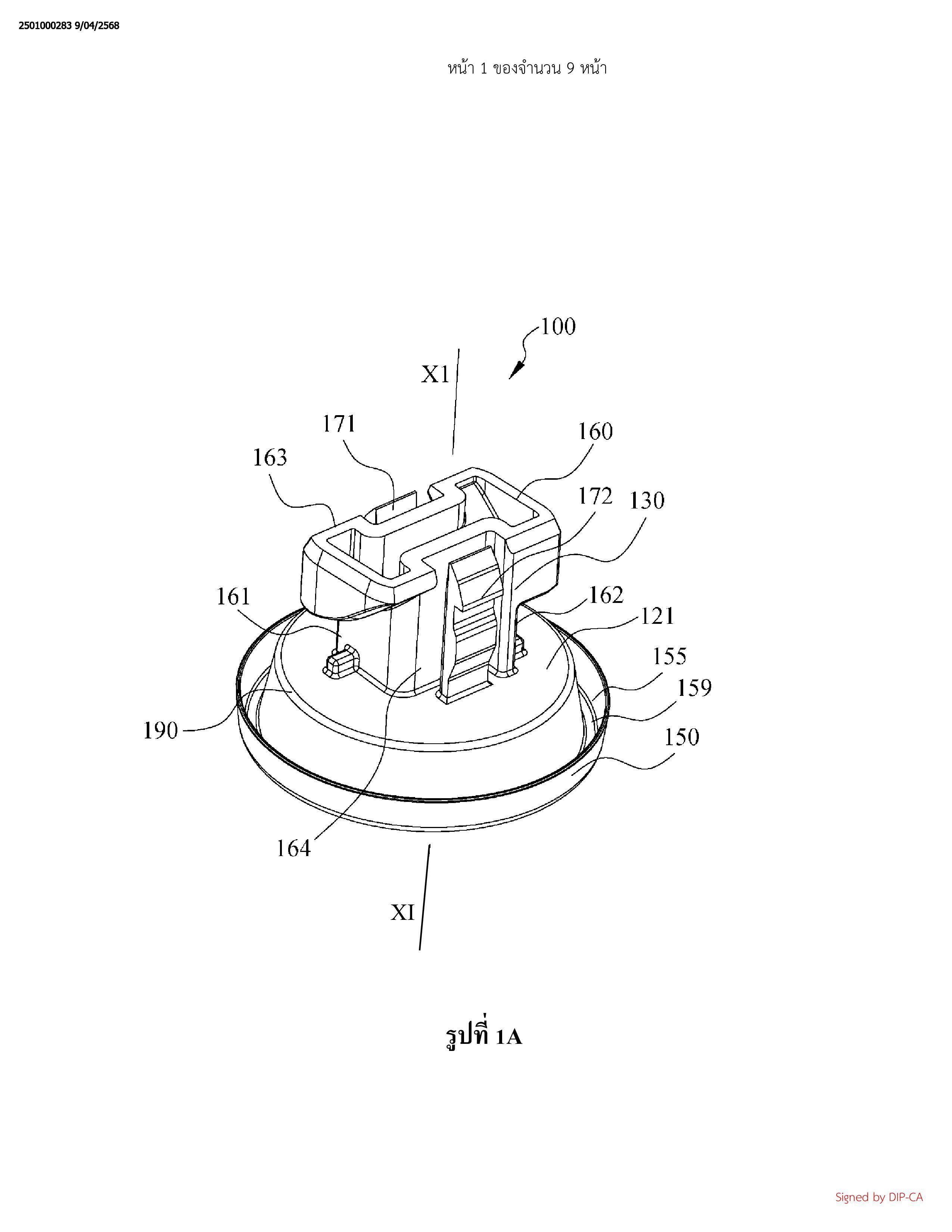

1. ตัวยึดสำหรับเชื่อมต่อส่วนประกอบชิ้นที่หนึ่งกับส่วนประกอบชิ้นที่สอง โดยตัวยึดประกอบรวมด้วย
จานรองรับ (102) โดยจานรองรับ (102) มีด้านที่หนึ่ง (121) และด้านที่สอง (122) ที่ถูกจัดวางไว้
ตรงข้ามกัน
ส่วนเชื่อมต่อ (130) โดยส่วนเชื่อมต่อ (130) ถูกเชื่อมต่อกับด้านที่หนึ่ง (121) ของจานรองรับ (102)
และทอดขยายในทิศทางแนวแกนของจานรองรับ (102) และ
ส่วนปิดผนึก (150) โดยส่วนปิดผนึก (150) ถูกเชื่อมต่อกับขอบตามแนวเส้นรอบวงของจานรองรับ
(102) และส่วนปิดผนึก (150) ประกอบรวมด้วยผนังด้านข้าง (151) และส่วนทอดขยาย (152) โดยที่
ผนังด้านข้าง (151) ทอดขยายจากขอบตามแนวเส้นรอบวงของจานรองรับ (102) ในทิศทางออกจาก
ส่วนเชื่อมต่อ (130) ส่วนทอดขยาย (152) มีตำแหน่งทางด้านนอกของผนังด้านข้าง (151) และทอดขยาย
จากปลายฝั่งไกลของผนังด้านข้าง (151) ไปทางจานรองรับ (102) และร่องรับ (155) ถูกสร้างขึ้นระหว่าง
ส่วนทอดขยาย (152) และผิวภายนอกของผนังด้านข้าง (151)
2. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่
ตัวยึดถูกสร้างขึ้นเป็นชิ้นเดียวจากวัสดุเทอร์มอพลาสติก และส่วนปิดผนึก (150) ทอดขยาย
อย่างต่อเนื่องในทิศทางเส้นรอบวง
3. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่

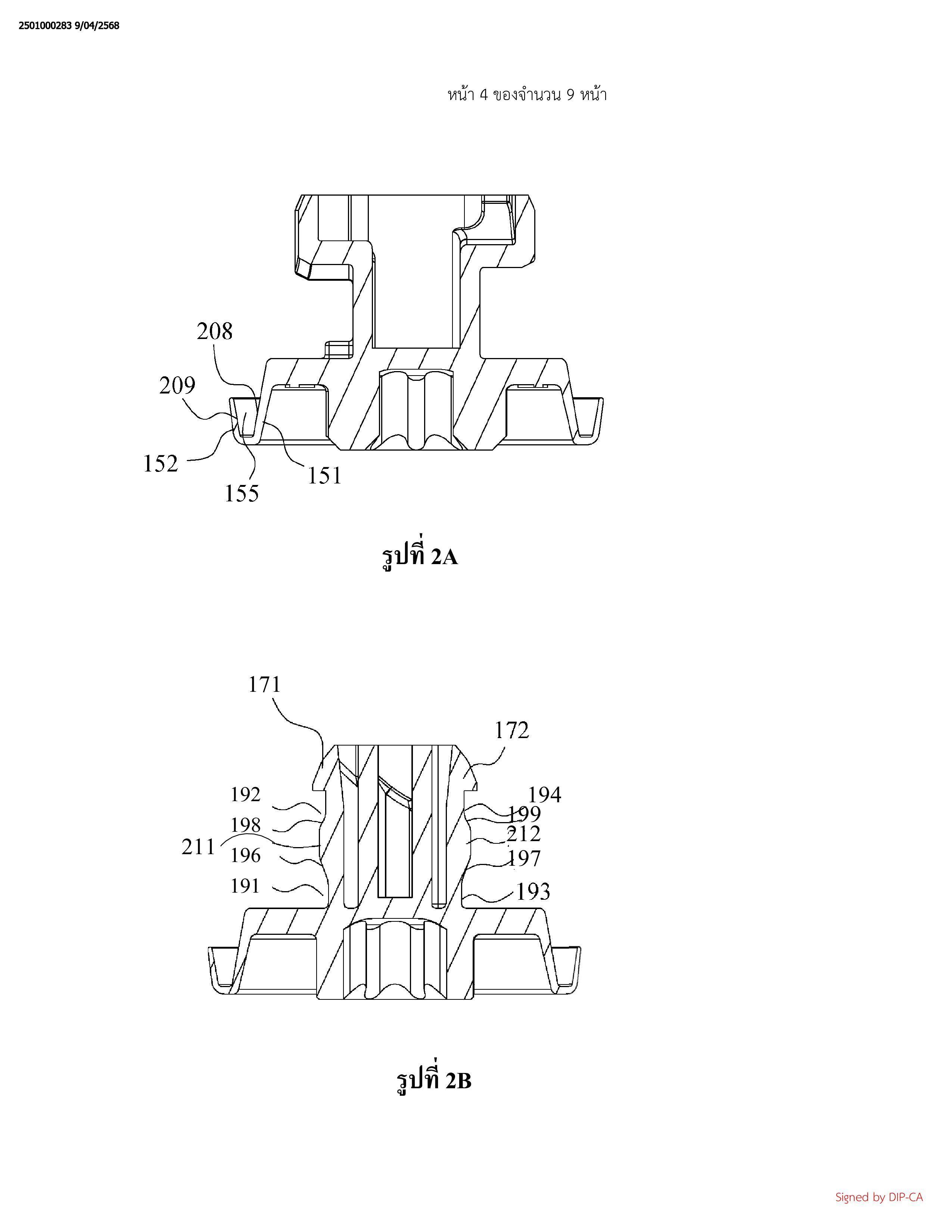

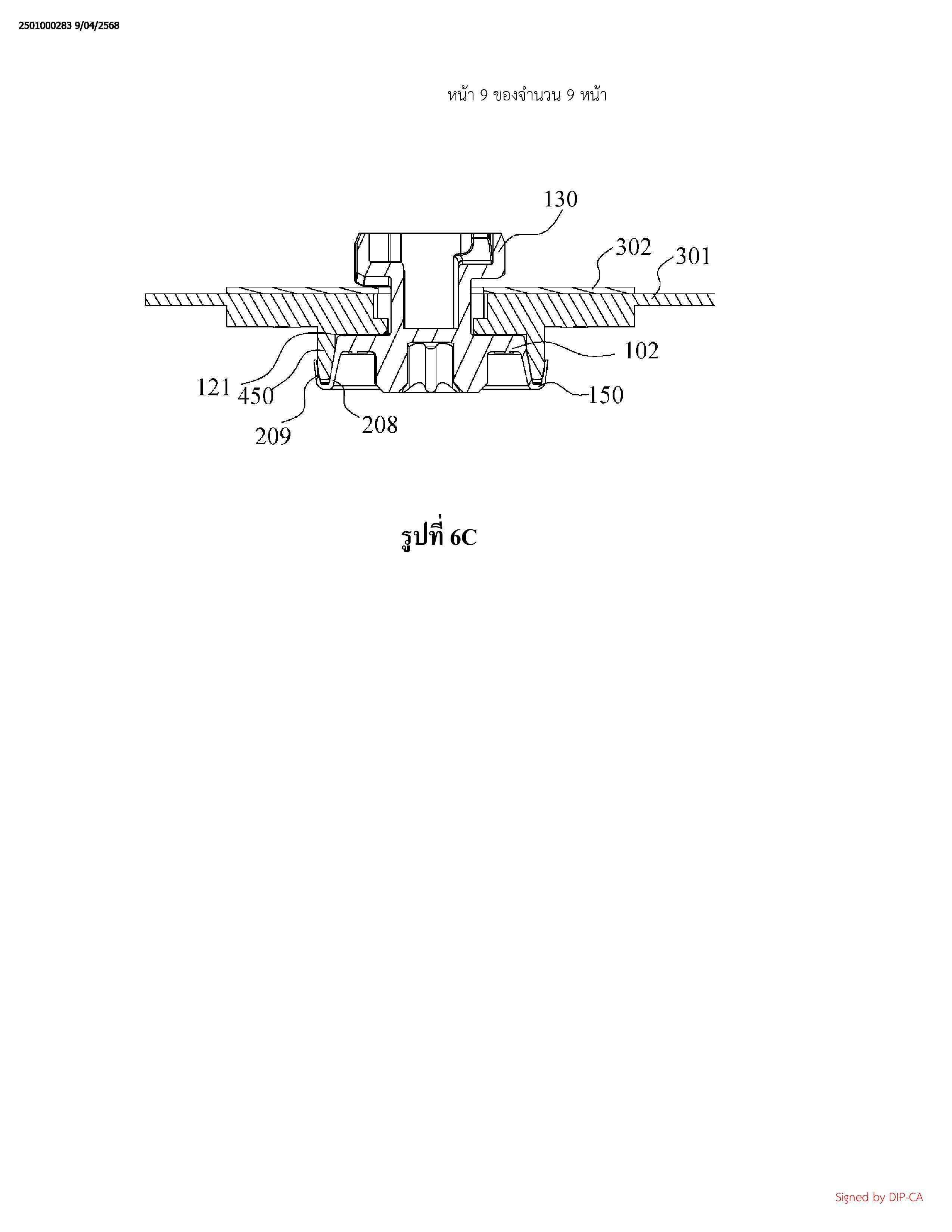

ผิวภายนอกของผนังด้านข้าง (151) ของส่วนปิดผนึก (150) ประกอบรวมด้วยผิวสัมผัสที่หนึ่ง (208)
โดยผิวสัมผัสที่หนึ่ง (208) ทอดขยายเฉียงออกจากแกนกลางของจานรองรับ (102) ในทิศทางจาก
ปลายฝั่งใกล้ไปยังปลายฝั่งไกลของผนังด้านข้าง (151)
4. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่
ผิวภายในของส่วนทอดขยาย (152) ประกอบรวมด้วยผิวสัมผัสที่สอง (209) โดยผิวสัมผัสที่สอง
(209) ทอดขยายเฉียงออกจากแกนกลางของจานรองรับ (102) ในทิศทางจากปลายฝั่งไกลของผนังด้านข้าง
(151) ไปยังจานรองรับ (102)
5. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่
มีช่องว่างระหว่างปลายฝั่งไกลของส่วนทอดขยาย (152) และด้านที่สอง (122) ของจานรองรับ
(102) ในทิศทางแนวแกนของจานรองรับ (102)
6. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่
ในทิศทางแนวแกนของจานรองรับ (102) ความสูงของส่วนทอดขยาย (152) ไม่น้อยกว่า 1/3 ของ
ความสูงของผนังด้านข้าง (151)
7. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่
ส่วนทอดขยาย (152) มีความหนาน้อยกว่าผนังด้านข้าง (151)
8. ตัวยึดของข้อถือสิทธิที่ 1 โดยที่

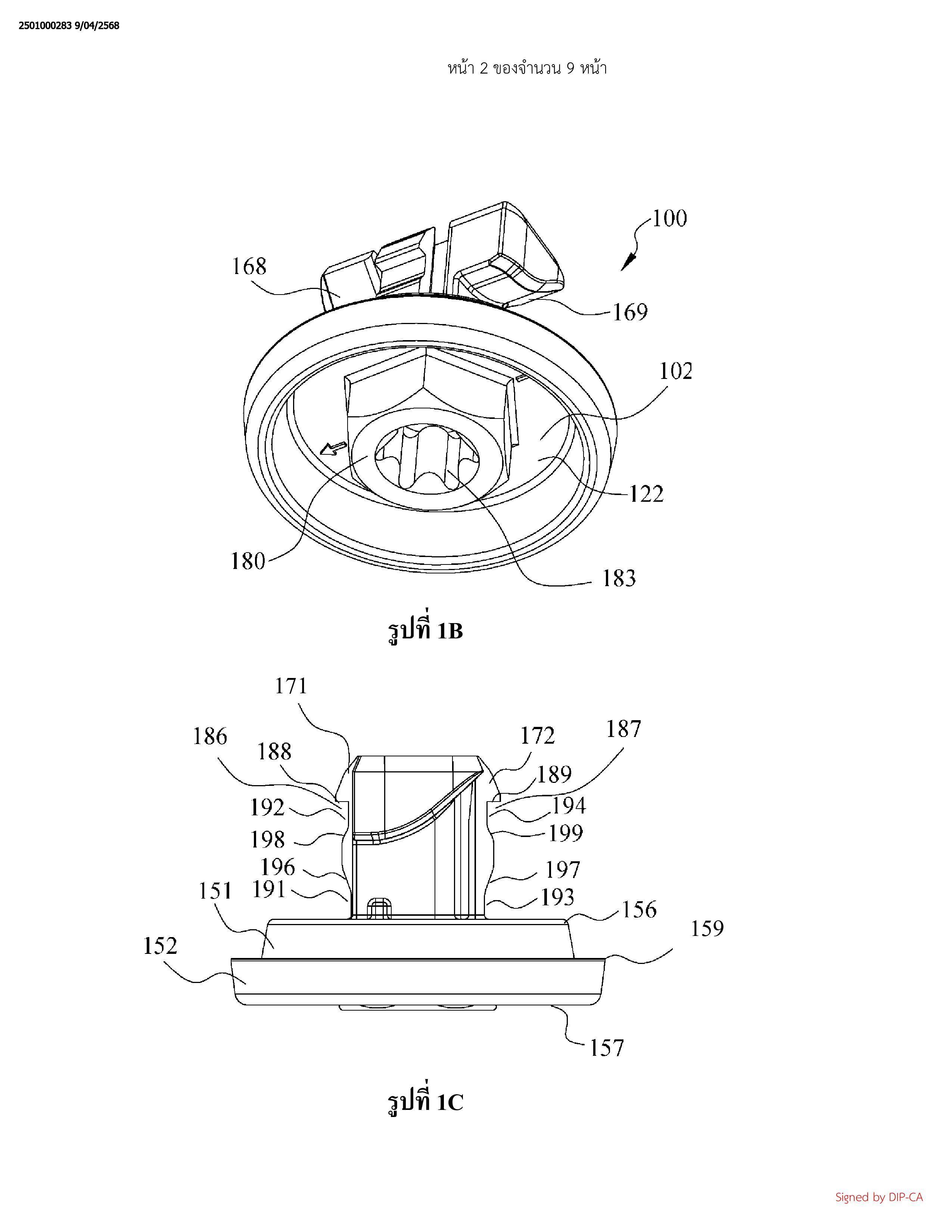

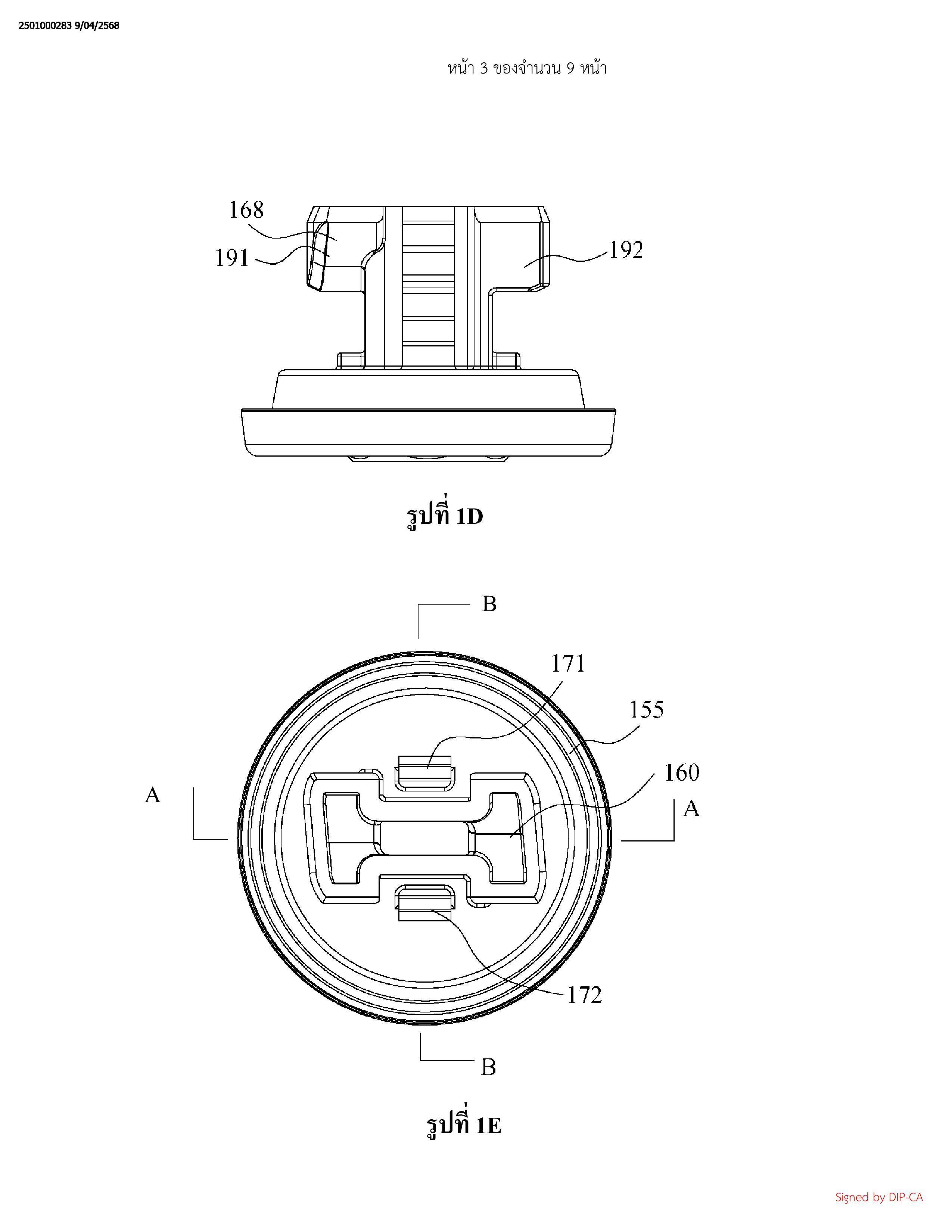

ส่วนเชื่อมต่อ (130) ประกอบรวมด้วยส่วนล็อก (160) โดยส่วนล็อก (160) ประกอบรวมด้วย
ส่วนด้านข้างที่หนึ่ง (161, 162) คู่หนึ่งที่ถูกจัดวางไว้ตรงข้ามกันและส่วนด้านข้างที่สอง (163, 164) คู่หนึ่ง
ที่ถูกจัดวางไว้ตรงข้ามกัน โดยที่ช่องว่างระหว่างด้านนอกของส่วนด้านข้างที่หนึ่ง (161, 162) คู่ดังกล่าว
มากกว่าช่องว่างระหว่างด้านนอกของส่วนด้านข้างที่สอง (163, 164) คู่ดังกล่าว ส่วนด้านข้างที่หนึ่ง (161,

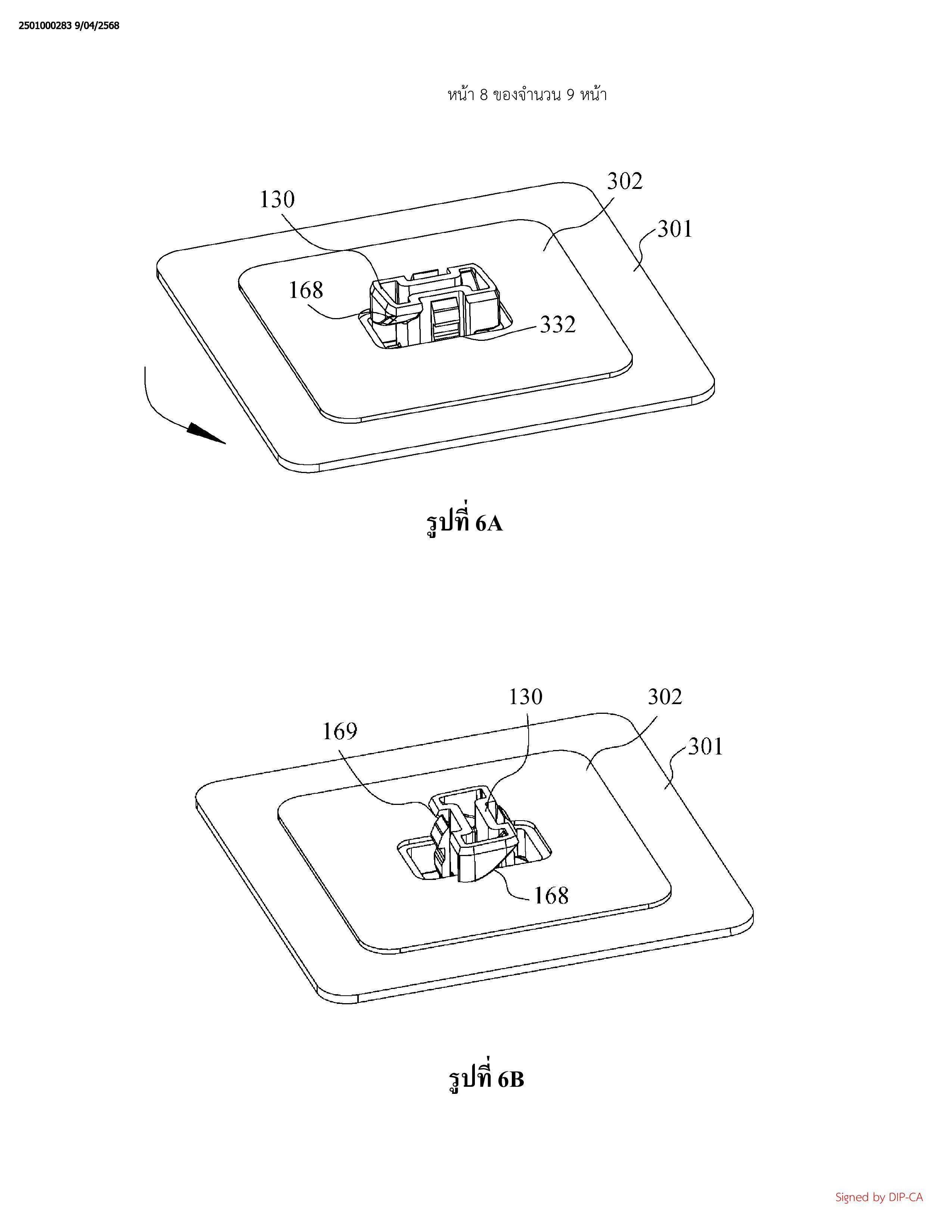

162) คู่ดังกล่าวแต่ละส่วนมีผิวเอียง (168, 169) ที่หันเข้าหาจานรองรับ (102) และตัวยึดมีโครงแบบซึ่ง
หมุนได้ในส่วนประกอบชิ้นที่หนึ่งและส่วนประกอบชิ้นที่สองในลักษณะที่ผิวเอียง (168, 169) แนบชิดผิวของ
ส่วนประกอบที่จะถูกเชื่อมต่อ เพื่อจะหนีบส่วนประกอบชิ้นที่หนึ่งและส่วนประกอบชิ้นที่สองระหว่าง
จานรองรับ (102) และผิวเอียง (168, 169)
9. ตัวยึดของข้อถือสิทธิที่ 8 โดยที่

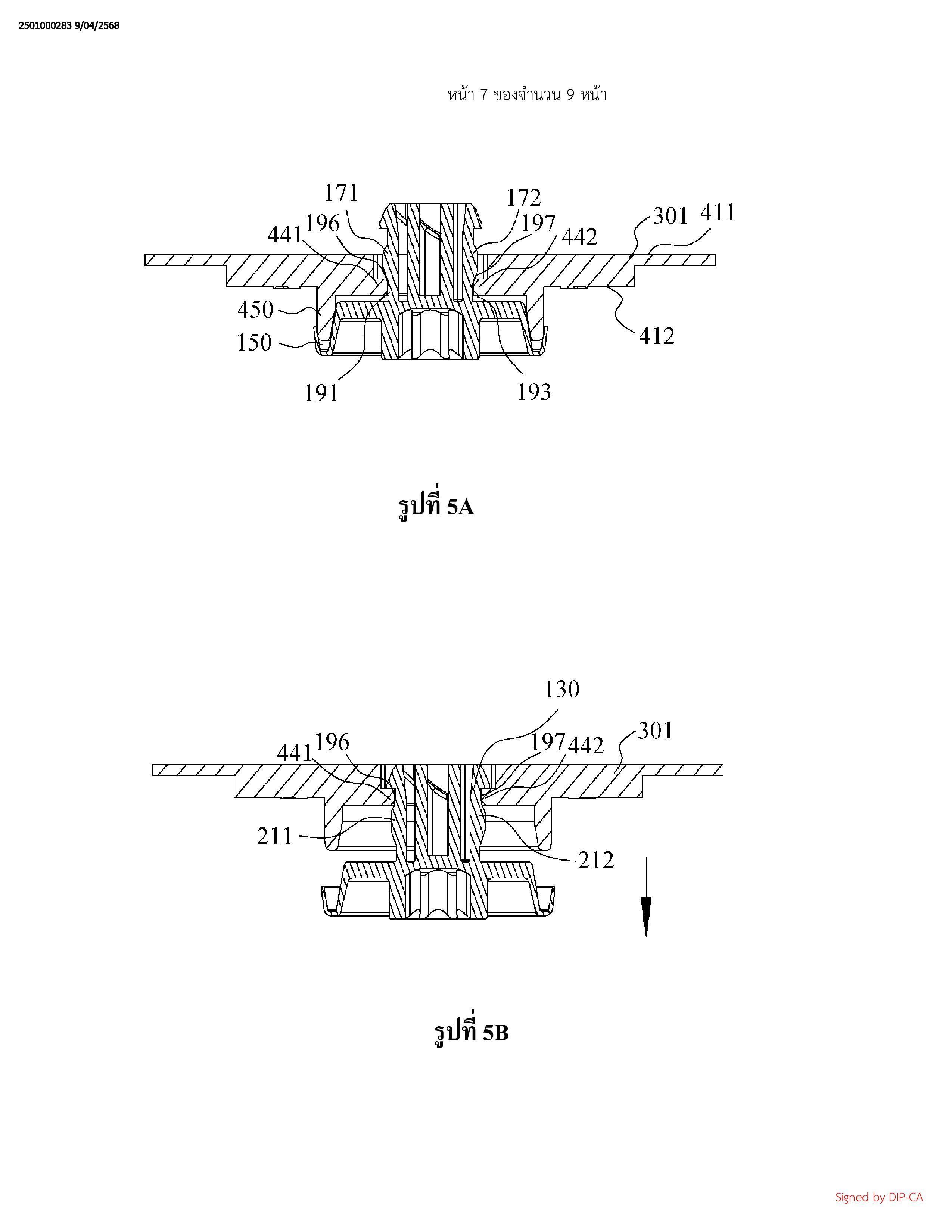

ส่วนเชื่อมต่อ (130) ประกอบรวมเพิ่มเติมด้วยแขนกักยึด (171, 172) คู่หนึ่ง โดยแขนกักยึด (171,
172) คู่ดังกล่าวถูกจัดวางไว้ทางด้านนอกของส่วนด้านข้างที่สอง (163, 164) คู่ดังกล่าว โดยปลายฝั่งใกล้ของ
แขนกักยึด (171, 172) คู่ดังกล่าวถูกเชื่อมต่อกับจานรองรับ (102) ปลายฝั่งไกลของแขนกักยึด (171, 172)
คู่ดังกล่าวเบนได้เข้าหาส่วนล็อก (160) และแขนกักยึด (171, 172) คู่ดังกล่าวประกอบรวมทางด้านนอกด้วย
รอยยุบที่หนึ่ง (191, 193) และตอนสกัดกั้นที่ถูกจัดเรียงในทิศทางแนวแกนของจานรองรับ (102) และโดยที่
ตัวยึดสามารถกักยึดส่วนสวมต่อของส่วนประกอบชิ้นที่หนึ่งในรอยยุบที่หนึ่ง (191, 193) และเคลื่อนที่
สัมพัทธ์กับส่วนประกอบชิ้นที่หนึ่งเมื่อแรงภายนอกถูกให้กับส่วนเชื่อมต่อ (130) ในลักษณะที่ส่วนสวมต่อ
ของส่วนประกอบชิ้นที่หนึ่งเข้าไปในตอนสกัดกั้น
10. ตัวยึดของข้อถือสิทธิที่ 9 โดยที่

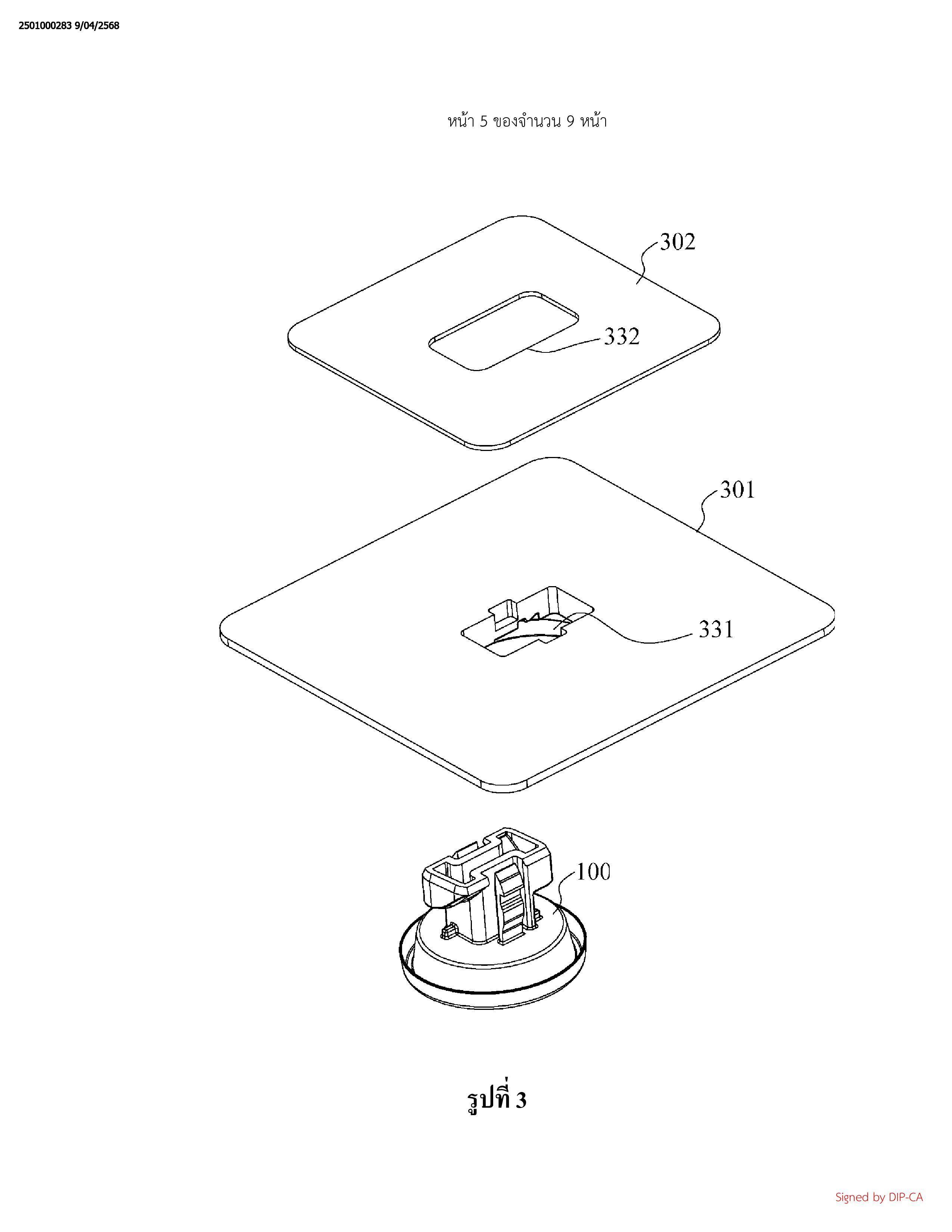

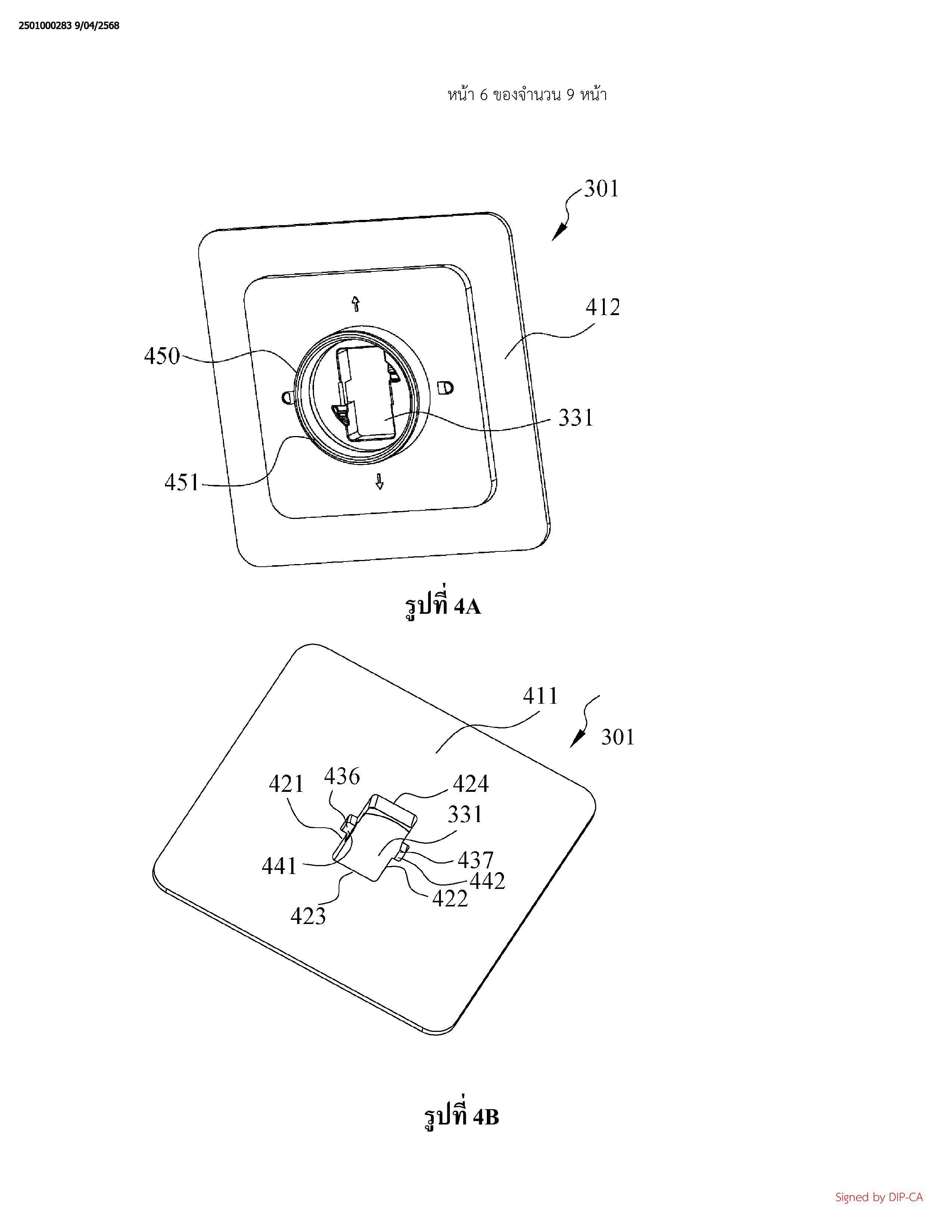

ตัวยึดมีโครงแบบในลักษณะที่ตัวยึดเสียบได้เข้าไปในช่องเปิดของส่วนประกอบชิ้นที่หนึ่งในทิศทาง
ที่หนึ่ง และเมื่อตัวยึดกักยึดส่วนสวมต่อของส่วนประกอบชิ้นที่หนึ่งในรอยยุบที่หนึ่ง (191, 193) ปลายฝั่งไกล
ของส่วนเชื่อมต่อ (130) ทอดขยายเลยช่องเปิดของส่วนประกอบชิ้นที่หนึ่งในทิศทางที่หนึ่ง และส่วนเชื่อมต่อ
(130) ไปถึงตำแหน่งก่อนประกอบเทียบกับส่วนประกอบชิ้นที่หนึ่ง
11. ตัวยึดของข้อถือสิทธิที่ 10 โดยที่
เมื่อแรงภายนอกถูกให้กับส่วนเชื่อมต่อ (130) ส่วนเชื่อมต่อ (130) เคลื่อนออกจากตำแหน่ง
ก่อนประกอบเทียบกับส่วนประกอบชิ้นที่หนึ่ง และส่วนสวมต่อของส่วนประกอบชิ้นที่หนึ่งสามารถเข้าไปใน
ตอนสกัดกั้น ในลักษณะที่ปลายฝั่งไกลของส่วนเชื่อมต่อ (130) ไม่ทอดขยายเลยช่องเปิดของส่วนประกอบ
ชิ้นที่หนึ่งในทิศทางที่หนึ่ง และหลังจากแรงภายนอกซึ่งถูกให้กับส่วนเชื่อมต่อ (130) ถูกนำออก ส่วนเชื่อมต่อ
(130) สามารถกลับไปสู่ตำแหน่งก่อนประกอบ โดยตอนสกัดกั้นประกอบรวมด้วยรอยยุบที่สอง
12. ตัวยืดของข้อถือสิทธิที่ 1 ซึ่งประกอบรวมเพิ่มเติมด้วย
ส่วนทำงาน (180) โดยที่ส่วนทำงาน (180) ถูกเชื่อมต่อกับด้านที่สอง (122) ของจานรองรับ (102)
และล้อมรอบโดยส่วนปิดผนึก (150) และส่วนทำงาน (180) มีเค้ารูปภายนอกและ/หรือรอยยุบที่มีรูปร่าง
สำหรับต้านการหมุน จึงทำให้สามารถทำงานร่วมกับเครื่องมือขันยึด
