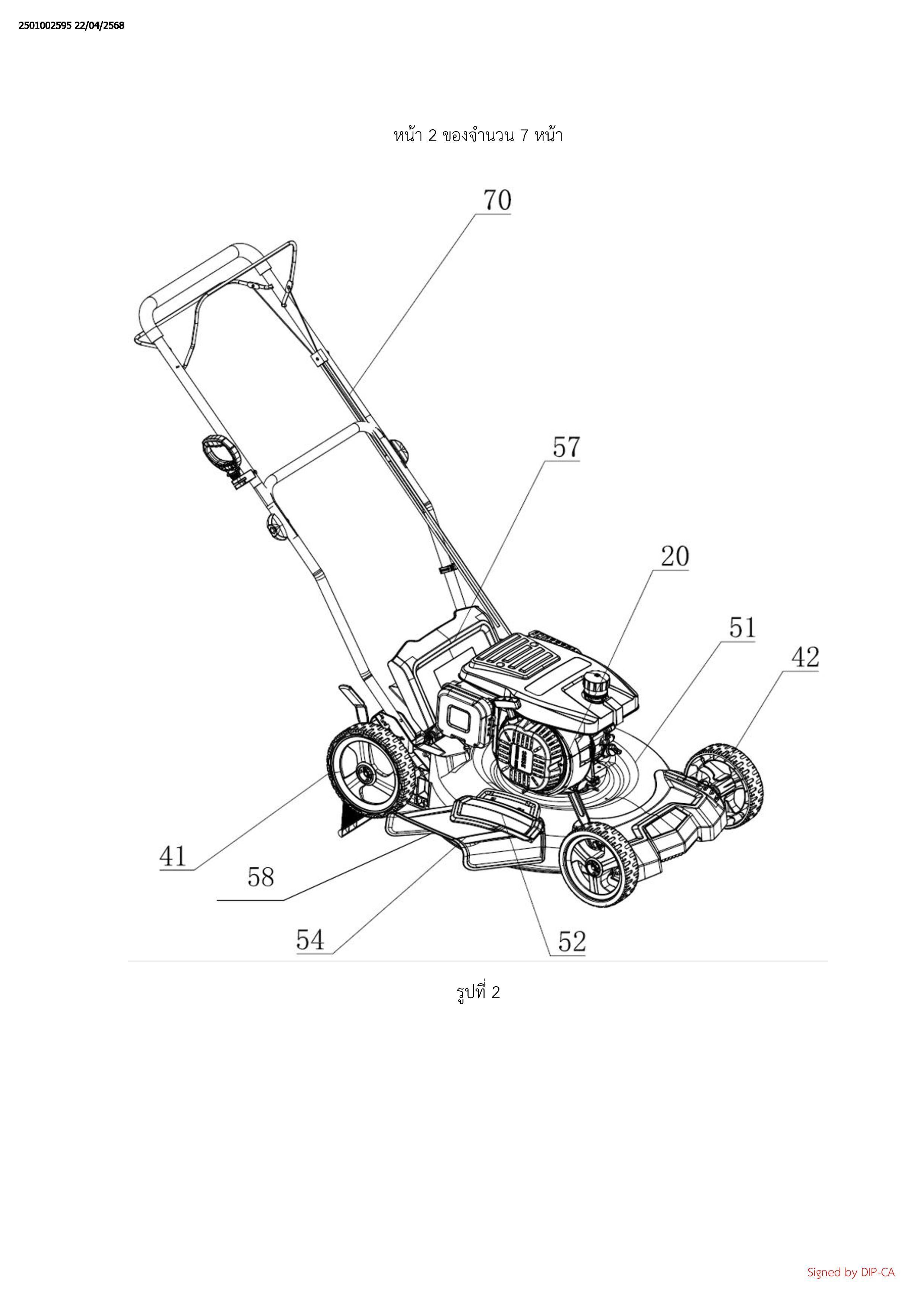

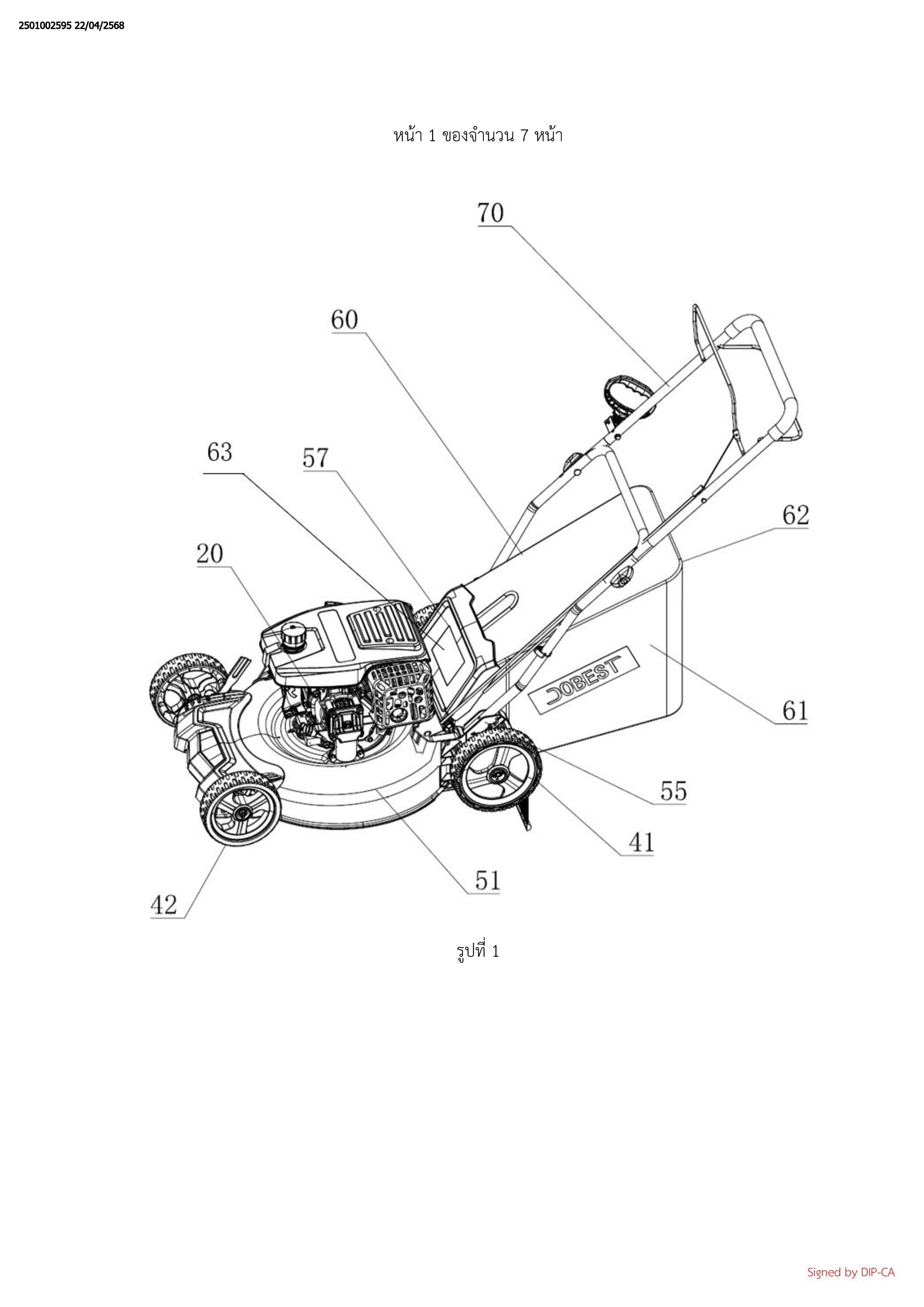

1. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติ ซึ่งประกอบรวมด้วย: กรอบ ชิ้นส่วนประกอบสำหรับตัดหญ้า ชิ้นส่วน
ประกอบสำหรับเคลื่อนที่ และชิ้นส่วนประกอบสำหรับขับเคลื่อน
ที่ซึ่งชิ้นส่วนประกอบสำหรับตัดหญ้าประกอบรวมด้วย: ใบมีดตัดหญ้าแบบหมุน และใบมีดตัดหญ้าแบบหมุนถูก
จัดเตรียมให้มีเพลากำลัง

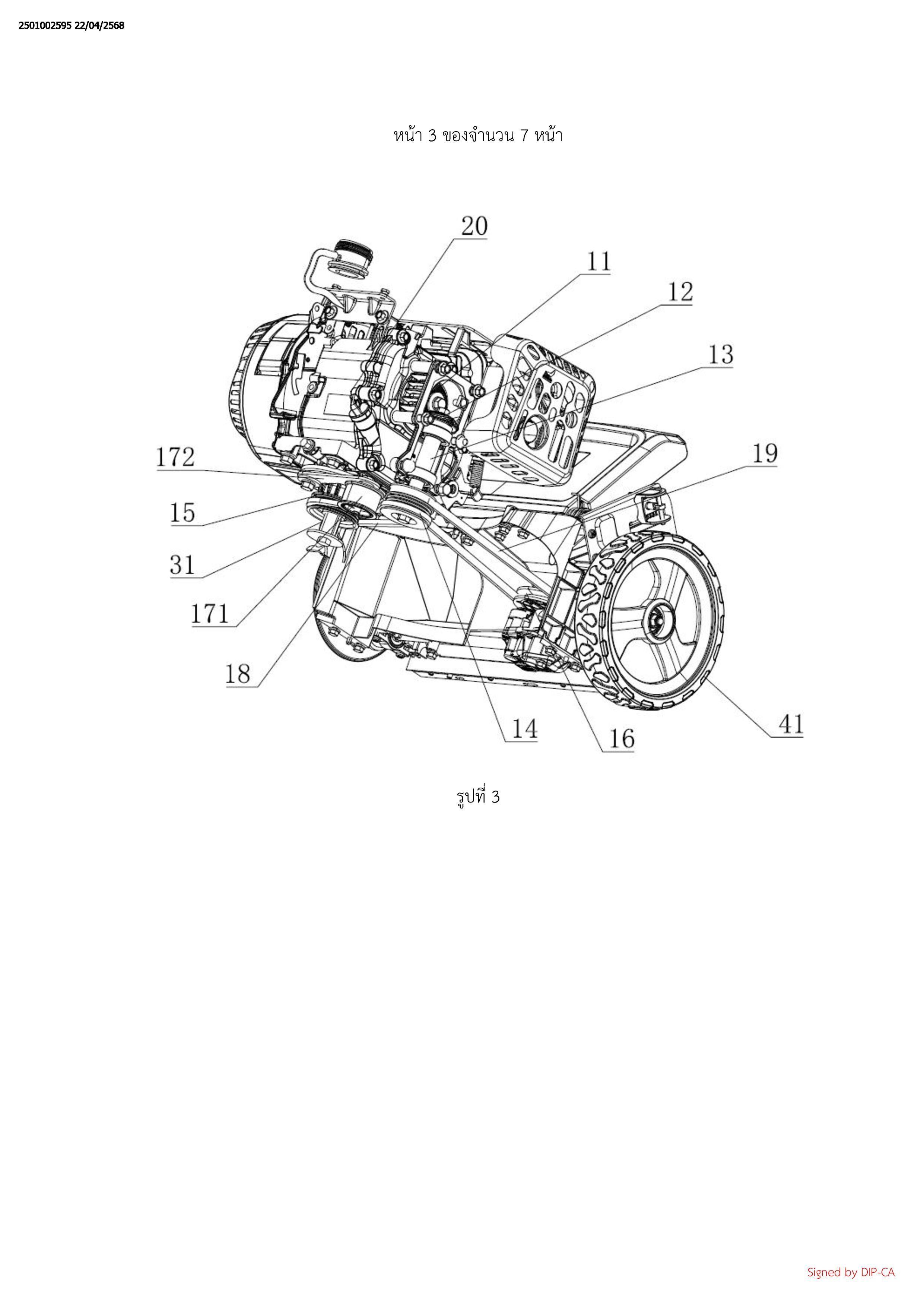

ที่ซึ่งชิ้นส่วนประกอบสำหรับขับเคลื่อนประกอบรวมด้วย: ชิ้นส่วนขับเคลื่อนและกลไกส่งกำลัง ชิ้นส่วน
ขับเคลื่อนประกอบรวมด้วย: เพลากำลังขาออก และกลไกส่งกำลังประกอบรวมด้วย: ชุดเฟืองและชุดลูกรอกสายพาน
ที่ซึ่งชุดเฟืองถูกต่อเข้ากับเพลากำลังขาออกของชิ้นส่วนขับเคลื่อนแบบขับเคลื่อนได้ เพลากำลังของใบมีดตัด
หญ้าแบบหมุนถูกต่อเข้ากับชุดลูกรอกสายพานแบบขับเคลื่อนได้ และชุดเฟืองได้รับการออกแบบเพื่อส่งกำลังที่สร้างขึ้น
จากชิ้นส่วนขับเคลื่อนไปยังชุดลูกรอกสายพานผ่านเพลาส่งกำลัง

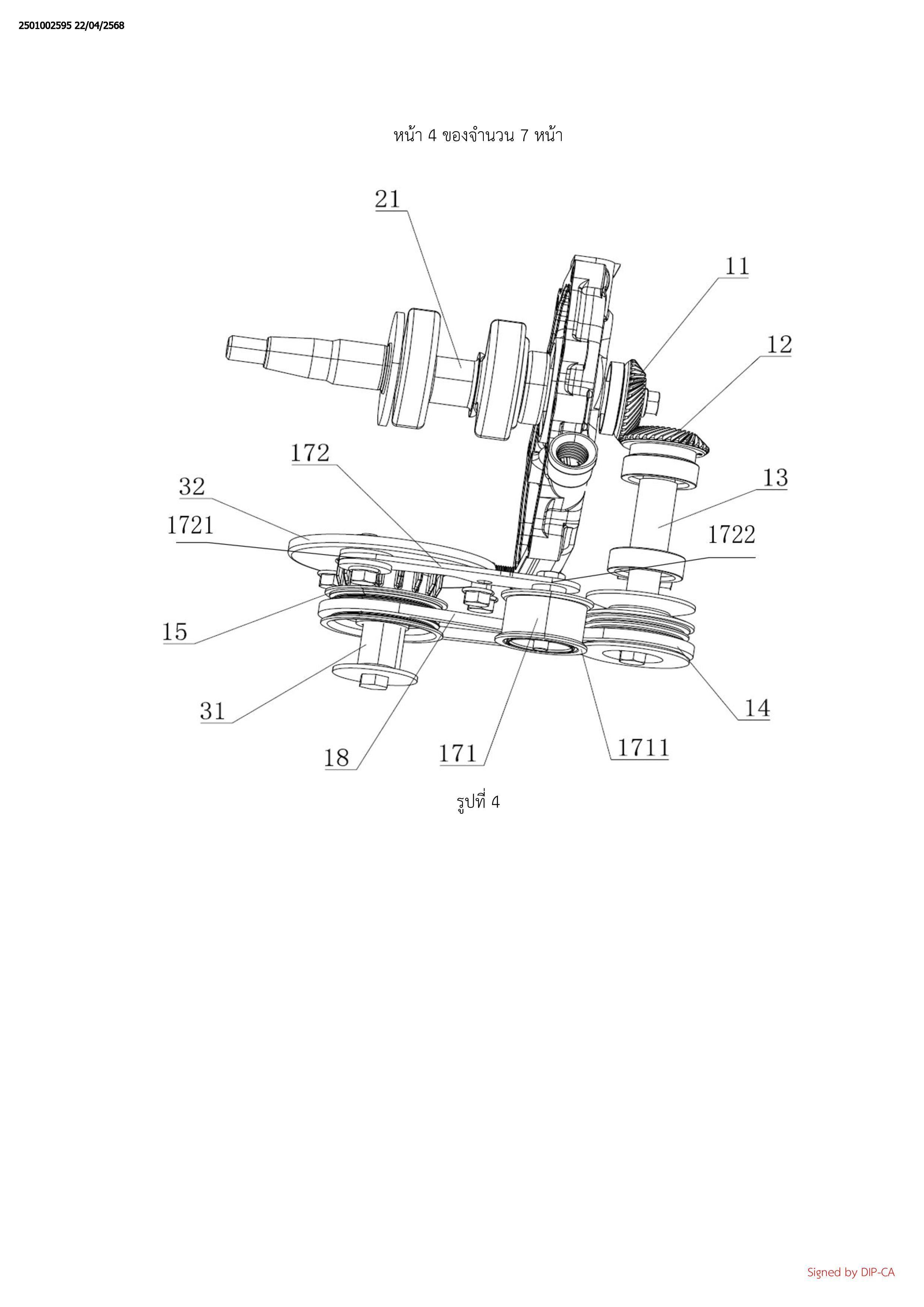

ที่ซึ่งชุดลูกรอกสายพานประกอบรวมด้วยลูกรอกที่หนึ่ง ลูกรอกที่สอง และล้อแกว่ง ลูกรอกที่หนึ่งและลูกรอกที่
สองเชื่อมต่อกันแบบส่งกำลังด้วยสายพานซิงโครนัสที่หนึ่ง ล้อแกว่งถูกจัดวางอยู่ระหว่างลูกรอกที่หนึ่งและลูกรอกที่สอง
และล้อแกว่งถูกจัดวางไว้ให้ออกแรงต้านกับด้านนอกของสายพานซิงโครนัสที่หนึ่ง และดันด้านที่หนึ่งของสายพาน
ซิงโครนัสที่หนึ่งไปทางด้านที่สองของสายพานซิงโครนัสที่หนึ่ง ล้อแกว่งถูกจัดวางอยู่บนแขนแกว่งและผ่านการออกแบบ
ให้แกว่งโดยสอดคล้องกับลูกรอกที่หนึ่งและลูกรอกที่สอง แขนแกว่งถูกจัดเตรียมให้มีสปริงดึง และสปริงดึงได้รับการ
ออกแบบเพื่อสร้างแรงสำหรับใช้กับล้อแกว่งเพื่อให้ออกแรงต้านกับสายพานซิงโครนัสที่หนึ่ง
2. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 1 ที่ซึ่งเพลากำลังขาออกของชิ้นส่วน
ขับเคลื่อนถูกจัดเรียงในแนวระดับ และเพลากำลังของใบมีดตัดหญ้าแบบหมุนถูกจัดเรียงในแนวดิ่ง ชุดเฟืองประกอบรวม
ด้วย: เฟืองที่หนึ่งและเฟืองที่สองซึ่งทำงานร่วมกัน และเฟืองที่หนึ่งและเฟืองที่สองคือเฟืองดอกจอก เพลาส่งกำลังถูก
จัดเรียงในแนวดิ่ง เฟืองที่หนึ่งถูกต่อเข้ากับเพลากำลังขาออกของชิ้นส่วนขับเคลื่อนแบบถาวร เฟืองที่สองถูกจัดวางอยู่ที่
ปลายด้านบนของเพลาส่งกำลังแบบถาวร และลูกรอกที่หนึ่งถูกจัดวางอยู่ที่ปลายด้านล่างของเพลาส่งกำลังแบบถาวร
3. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 2 ที่ซึ่งเพลากำลังของใบมีดตัดหญ้าแบบหมุน
ประกอบอยู่บนแผ่นยึดแบบหมุนได้ และลูกรอกที่สองสวมอยู่บนเพลากำลังแบบถาวรและจัดวางอยู่ใต้แผ่นยึด แขน
แกว่งประกอบรวมด้วย: ปลายหมุนและปลายชิ้นส่วนประกอบที่อยู่ตรงข้ามกัน ปลายหมุนประกอบอยู่บนแผ่นยึดแบบ
หมุนได้ และล้อแกว่งถูกจัดวางให้แขวนอยู่ใต้ปลายชิ้นส่วนประกอบ ปลายของสปริงดึงถูกแขวนอยู่บนปลายชิ้น
ส่วนประกอบ และปลายอีกด้านหนึ่งของสปริงดึงถูกแขวนอยู่บนกรอบ แกนกลางของล้อแกว่งขนานกับแกนกลางของ
ลูกรอกที่หนึ่งและแกนกลางของลูกรอกที่สอง และล้อแกว่งถูกจัดวางไว้ใกล้กับลูกรอกที่หนึ่ง

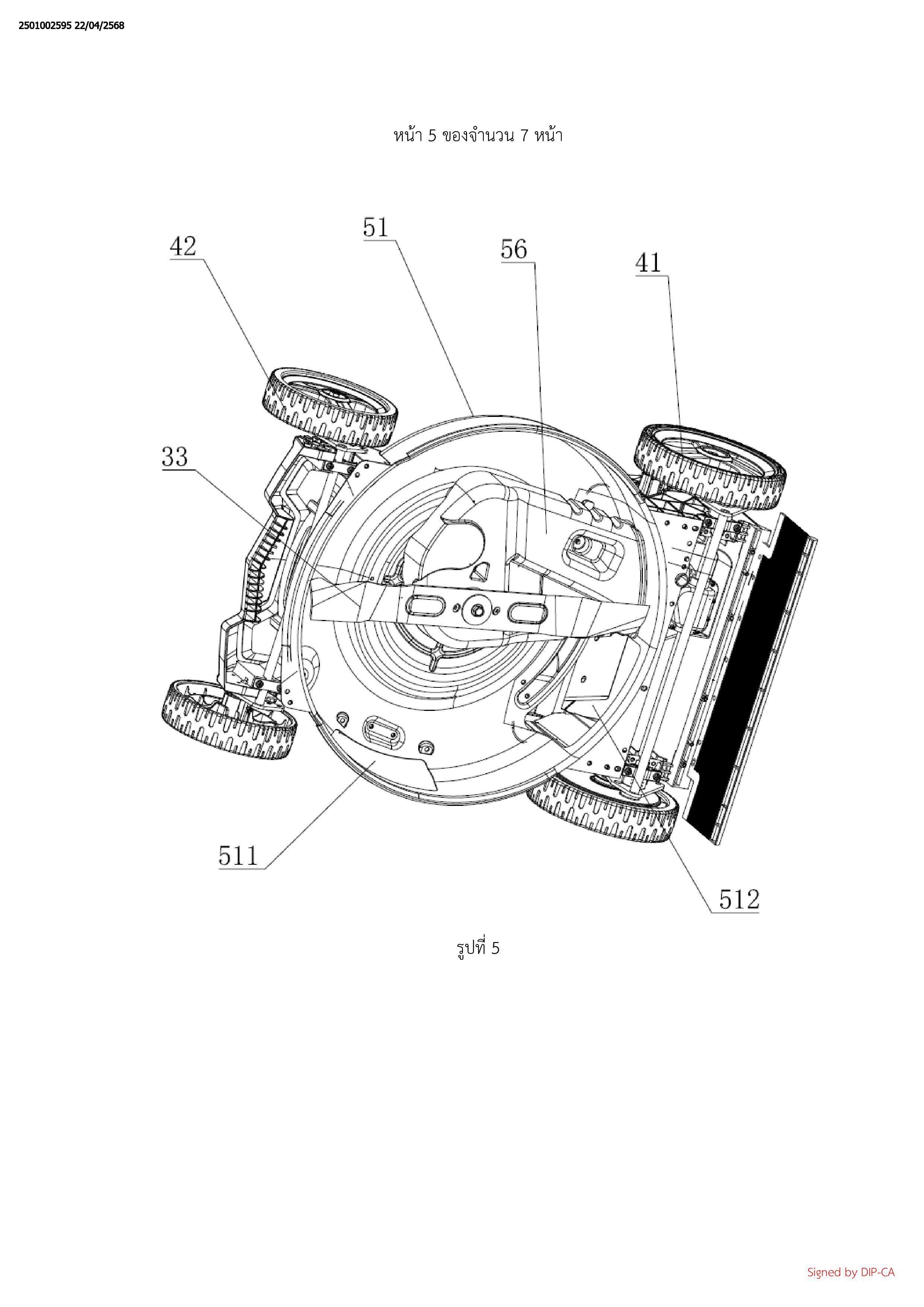

4. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 1 ที่ซึ่งกรอบประกอบรวมด้วยตัวเรือนซึ่ง
ครอบอยู่บนใบมีดตัดหญ้าแบบหมุน โดยตัวเรือนกำหนดขอบเขตช่องตัดหญ้าที่ออกแบบขึ้นเพื่อใช้สำหรับปฏิบัติการโร
ตารีของใบมีดตัดหญ้าแบบหมุน ผนังด้านข้างของตัวเรือนกำหนดขอบเขตทางหญ้าออกที่หนึ่งซึ่งเชื่อมต่อกับช่องตัดหญ้า
และด้านหลังของตัวเรือนกำหนดขอบเขตทางหญ้าออก ที่สองซึ่งเชื่อมต่อกับช่องตัดหญ้า

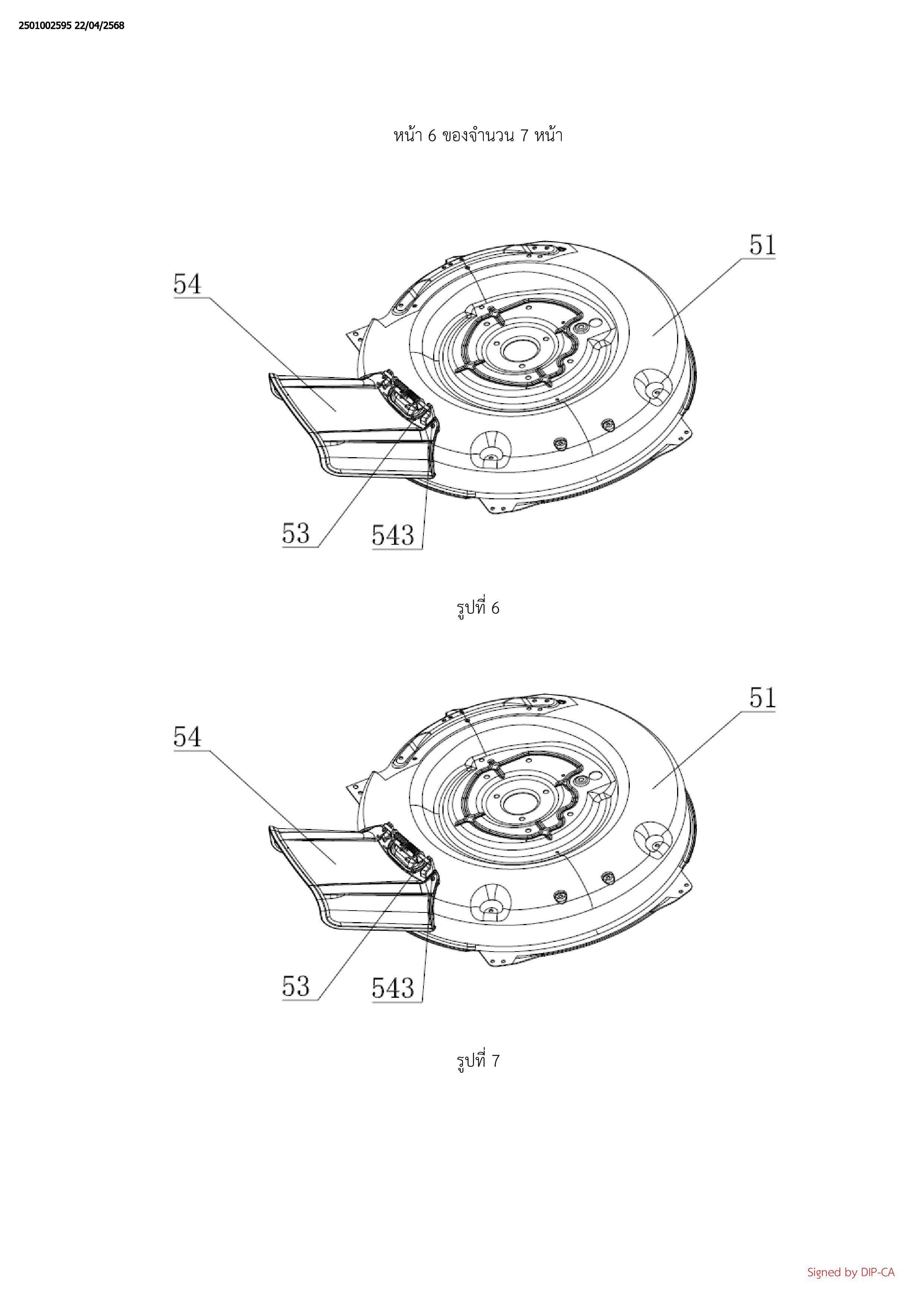

5. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 4 ที่ซึ่งตัวเรือนได้รับการติดบานพับพร้อมกับ
ฝาพับที่หนึ่งโดยใช้เพลาเชื่อมต่อ ฝาพับที่หนึ่งได้รับการออกแบบให้พับกลับไปกลับมาระหว่างตำแหน่งปิดและตำแหน่ง
เปิด และฝาพับที่หนึ่งครอบทางหญ้าออกที่หนึ่งเมื่อฝาพับที่หนึ่งอยู่ในตำแหน่งปิด หรือทางหญ้าออกที่หนึ่งเชื่อมต่อกับ
ด้านนอกเมื่อฝาพับที่หนึ่งอยู่ในตำแหน่งเปิด
6. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 5 ที่ซึ่งสปริงดึงที่หนึ่งถูกจัดวางอยู่ระหว่างฝา
พับที่หนึ่งและตัวเรือน และสปริงดึงที่หนึ่งได้รับการออกแบบเพื่อสร้างแรงเพื่อรักษาฝาพับที่หนึ่งให้อยู่ในตำแหน่งปิด
เมื่อฝาพับที่หนึ่งอยู่ในตำแหน่งเปิด แผ่นสล็อตจะถูกประกอบขึ้นบนตัวเรือนแบบถอดออกได้ โดยแผ่นสล็อตจะถูกจัดวาง
ตำแหน่งให้สอดคล้องกับทางหญ้าออกที่หนึ่งและรองรับฝาพับที่หนึ่ง ด้วยวิธีนี้จึงเป็นการรักษาฝาพับที่หนึ่งให้อยู่ใน
ตำแหน่งเปิด และแผ่นสล็อตนั้นยื่นออกมาทางด้านนอกและกำหนดขอบเขตช่องเปิดที่หันหน้าลงด้านล่าง
7.เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่6 ที่ซึ่งแผ่นสล็อตประกอบรวมด้วยแผ่นรูป
ตัว U และแผ่นยื่นที่ประกอบขึ้นบนปลายของแผ่นรูปตัว U แผ่นยื่นถูกวางซ้อนบนตัวเรือน และตะขอแขวนถูกจัดวางอยู่
บนแผ่นยื่นและถูกแขวนอยู่บนเพลาเชื่อมต่อ
8. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 4 ที่ซึ่งกรอบประกอบเพิ่มเติมด้วยอุปกรณ์
จับยึดประกอบชิ้นส่วนที่จัดวางอยู่ที่ด้านหลังของตัวเรือน และอุปกรณ์จับยึดประกอบชิ้นส่วนกำหนดขอบเขตปากทาง
แนวระนาบตัดหญ้าซึ่งเชื่อมต่อกับทางหญ้าออกที่สอง อุปกรณ์จับยึดประกอบชิ้นส่วนได้รับการติดบานพับพร้อมกับฝา
พับที่สอง และฝาพับที่สองได้รับการออกแบบให้พับกลับไปกลับมาระหว่างตำแหน่งปิดและตำแหน่งเปิด และฝาพับที่
สองครอบปากทางแนวระนาบตัดหญ้าเมื่อฝาพับที่สองอยู่ในตำแหน่งปิด หรือปากทางแนวระนาบตัดหญ้าเชื่อมต่อกับ
ด้านนอกเมื่อฝาพับที่สองอยู่ในตำแหน่งเปิด
9. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 8 ที่ซึ่งสปริงดึงที่สองถูกจัดวางอยู่ระหว่างฝา
พับที่สองและอุปกรณ์จับยึดประกอบชิ้นส่วน และสปริงดึงที่สองได้รับการออกแบบเพื่อสร้างแรงเพื่อรักษาฝาพับที่สอง
ให้อยู่ในตำแหน่งปิด เมื่อฝาพับที่สองอยู่ในตำแหน่งเปิด ถังเก็บหญ้าจะถูกประกอบขึ้นบนอุปกรณ์จับยึดประกอบชิ้นส่วน
แบบถอดออกได้และรองรับฝาพับที่สอง ด้วยวิธีนี้จึงเป็นการรักษาฝาพับที่สองให้อยู่ในตำแหน่งเปิด และทำให้ปากทาง
นำหญ้าเข้าของถังเก็บหญ้าเชื่อมต่อกับปากทางแนวระนาบตัดหญ้า

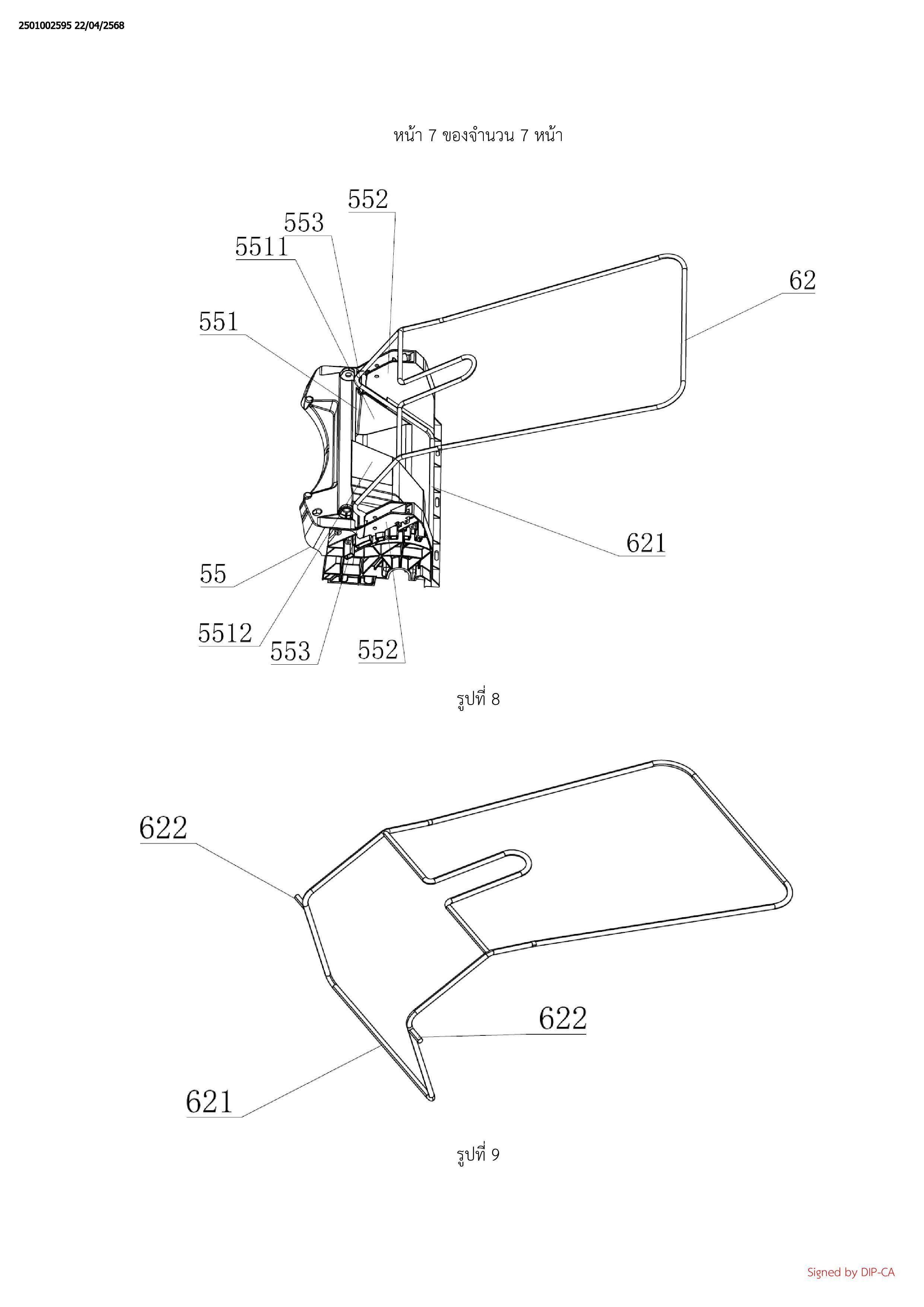

10. เครื่องตัดหญ้าขับเคลื่อนอัตโนมัติตามที่อ้างสิทธิในข้อถือสิทธิที่ 9 ที่ซึ่งอุปกรณ์จับยึดประกอบชิ้น
ส่วนประกอบรวมด้วยแผ่นเอียงไปข้างหน้าที่เอียงไปทางตัวเรือนและแผ่นด้านข้างที่จัดวางอยู่ที่ทั้งสองด้านของแผ่นเอียง
ไปข้างหน้า ปากทางแนวระนาบตัดหญ้าถูกกำหนดให้อยู่บนแผ่นเอียงไปข้างหน้า และบอสที่ยื่นออกมาซึ่งเอียงไปทาง
ปากทางแนวระนาบตัดหญ้านั้นถูกจัดวางอยู่บนแผ่นเอียงไปข้างหน้า ถังเก็บหญ้าประกอบรวมด้วยถุงเก็บหญ้าแบบ
ยืดหยุ่น และกรอบรองรับซึ่งรับน้ำหนักอยู่บนขอบด้านนอกของถุงเก็บหญ้าแบบยืดหยุ่น กรอบรองรับประกอบรวมด้วย
แท่งรองรับที่จดกับขอบด้านนอกของแผ่นเอียงไปข้างหน้า และแห่งแขวนถูกจัดวางอยู่ที่ทั้งสองด้านของแห่งรองรับโดย
สมมาตรกัน จุดเชื่อมต่อระหว่างแผ่นเอียงไปข้างหน้าและแผ่นด้านข้างที่จัดวางไว้ที่ทั้งสองด้านของแผ่นเอียงไปข้างหน้า
จะกำหนดขอบเขตของร่องสำหรับฝังแท่งแขวน
