OCR 10KL (15/01/2569)
1. เครื่องปฏิบัติการซักเสื้อผ้าที่ประกอบรวมด้วย
ตัวเครื่อง (1) ที่มีพื้นผิวด้านบน (14) พื้นผิวด้านล่าง (15) และแผ่นด้านหน้า (11) ที่ถูกจัดไว้
ด้วยช่องใส่เสื้อผ้า
ส่วนทรงกระบอกที่หนึ่ง (2) ที่ถูกจัดวางในตัวเครื่อง (1) และ
ส่วนทรงกระบอกที่สอง (3) ที่ถูกจัดวางในตัวเครื่อง (1) และ
ที่ซึ่งความแตกต่างของความสูงในทิศทางตามแนวดิ่งระหว่างจุดศูนย์กลางของส่วน
ทรงกระบอกที่หนึ่ง (2) และจุดศูนย์กลางของส่วนทรงกระบอกที่สอง (3) จะถูกกำหนดเป็น
ระยะทางที่หนึ่ง (25) และอัตราส่วนของระยะทางที่หนึ่ง (25) ต่อความสูงของตัวเครื่อง (1) จะอยู่
ในช่วงตั้งแต่ 0.2 ถึง 0.4
2. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่งช่องใส่เสื้อผ้าประกอบรวมด้วย
ช่องใส่เสื้อผ้าที่หนึ่งที่สอดคล้องกับส่วนทรงกระบอกที่หนึ่ง (2) และ
ช่องใส่เสื้อผ้าที่สองที่สอดคล้องกับส่วนทรงกระบอกที่สอง (3)
ที่ซึ่งระยะทางที่หนึ่ง (25) จะถูกกำหนดเป็นความแตกต่างของความสูงในทิศทางตาม
แนวดิ่งระหว่างจุดศูนย์กลางตามแนวแกนของช่องใส่เสื้อผ้าที่หนึ่งและจุดศูนย์กลางตามแนวแกน
ของช่องใส่เสื้อผ้าที่สอง หรือ
ที่ซึ่งส่วนทรงกระบอกที่หนึ่ง (2) มีแกนกลางที่หนึ่งที่ตัดกับส่วนด้านล่างส่วนทรงกระบอก
ของส่วนทรงกระบอกที่หนึ่ง (2) ที่จุดที่หนึ่ง ส่วนทรงกระบอกที่สอง (3) มีแกนกลางที่สองที่ตัดกับ
ส่วนด้านล่างส่วนทรงกระบอกของส่วนทรงกระบอกที่สอง (3) ที่จุดที่สอง และระยะทางที่หนึ่ง
(25) จะถูกกำหนดเป็นความแตกต่างของความสูงในทิศทางตามแนวดิ่งระหว่างจุดที่หนึ่งและจุดที่
สอง
3. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่งความสูงของตัวเครื่อง (1) จะถูก
กำหนดเป็นระยะทางที่สอง (16) และระยะทางที่สอง (16) จะถูกกำหนดเป็นระยะทางตามแนว
ตรงที่ตั้งฉากในทิศทางตามแนวดิ่งระหว่างพื้นผิวด้านบน (14) และพื้นผิวด้านล่าง (15)
4. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่ง

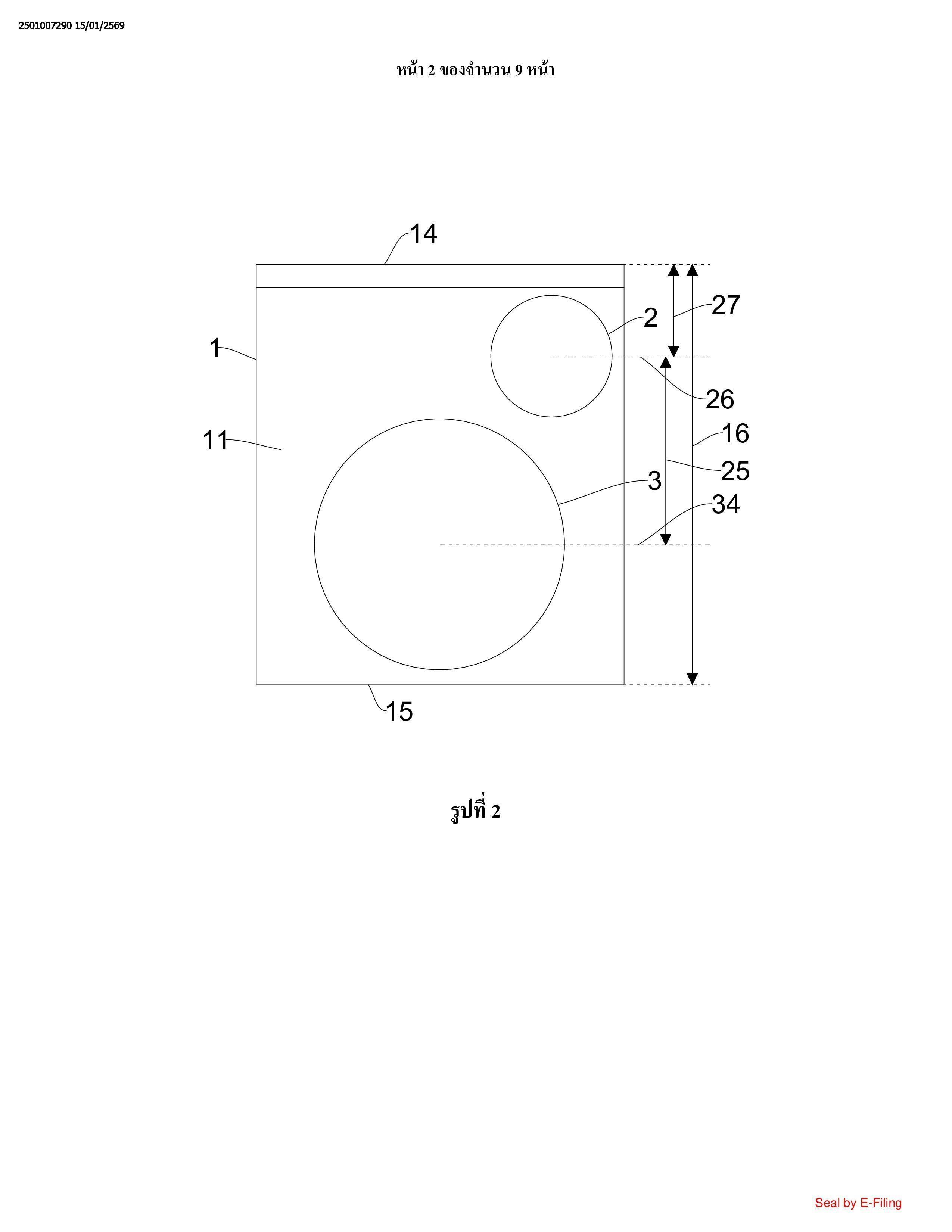

ส่วนทรงกระบอกที่หนึ่ง (2) ถูกจัดให้เอียงเหนือส่วนทรงกระบอกที่สอง (3) และ
ความแตกต่างของความสูงในทิศทางตามแนวดิ่งระหว่างพื้นผิวด้านบน (14) และจุด
ศูนย์กลางของส่วนทรงกระบอกที่หนึ่ง (2) จะถูกกำหนดเป็นระยะทางที่สาม (27) และอัตราส่วน
ของระยะทางที่สาม (27) ต่อความสูงของตัวเครื่อง (1) จะถูกกำหนดให้น้อยกว่าหรือเท่ากับ 0.3
5. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 4 ที่ซึ่งระยะทางที่สาม (27) จะอยู่ในช่วง
ตั้งแต่ 90 มม. ถึง 150 มม.
6. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่ง

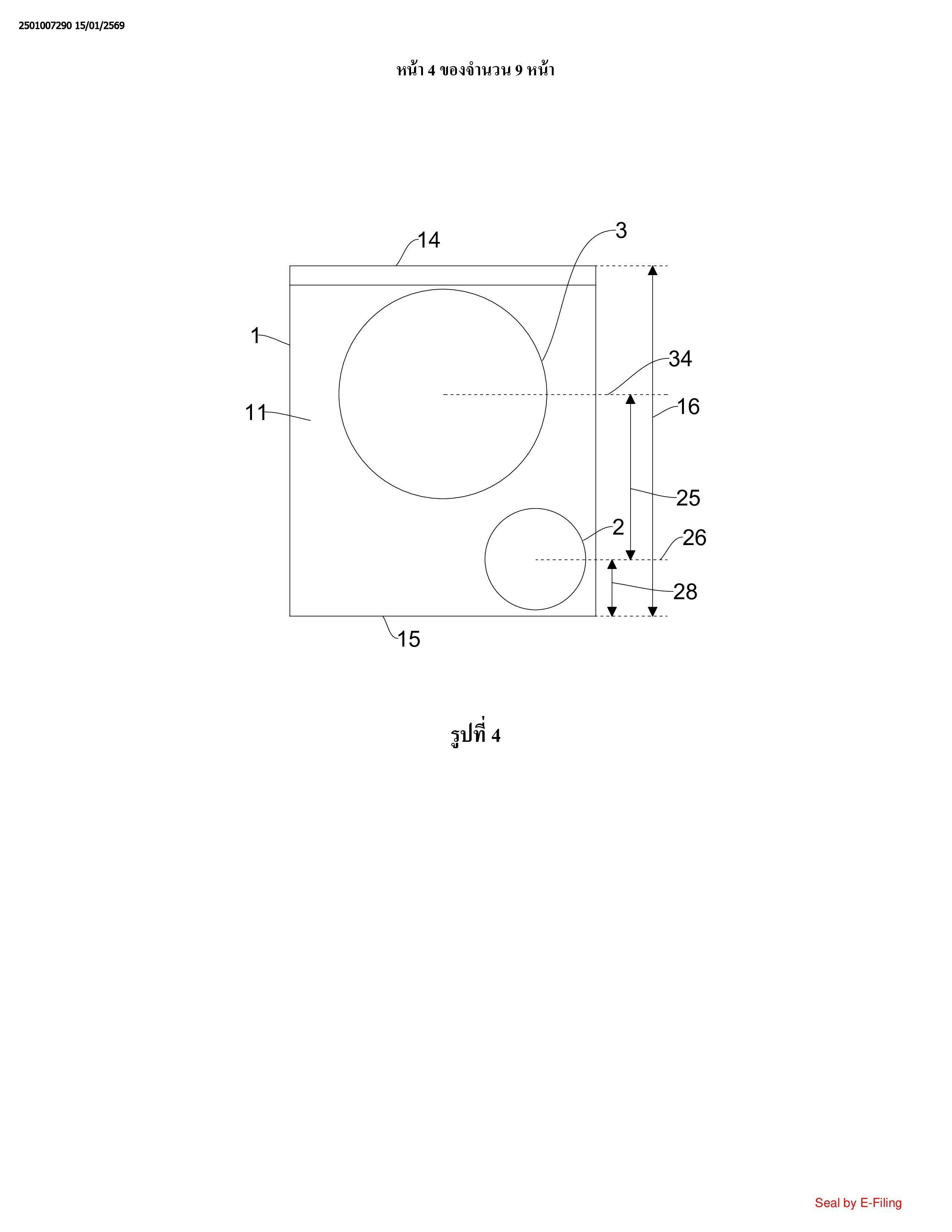

ส่วนทรงกระบอกที่หนึ่ง (2) ถูกจัดให้เอียงใต้ส่วนทรงกระบอกที่สอง (3) และ
ความแตกต่างของความสูงในทิศทางตามแนวดิ่งระหว่างพื้นผิวด้านล่าง (15) และจุด
ศูนย์กลางของส่วนทรงกระบอกที่หนึ่ง (2) จะถูกกำหนดเป็นระยะทางที่สี่ (28) และอัตราส่วนของ
ระยะทางที่สี่ (28) ต่อความสูงของตัวเครื่อง (1) จะถูกกำหนดให้น้อยกว่าหรือเท่ากับ 0.4
7. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 6 ที่ซึ่งระยะทางที่สี่ (28) จะอยู่ในช่วงตั้งแต่
100 มม. ถึง 300 มม.
8. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่ง
แกนกลางที่หนึ่งของส่วนทรงกระบอกที่หนึ่ง (2) จะขนานกับระนาบตามแนวระดับเพื่อทำ
ให้ส่วนทรงกระบอกที่หนึ่ง (2) สามารถถูกจัดวางตามแนวระดับ หรือ
แกนกลางที่หนึ่งจะถูกจัดวางเป็นมุมกับระนาบตามแนวระดับเพื่อทำให้ส่วนทรงกระบอกที่
หนึ่ง (2) สามารถถูกจัดวางให้เอียง
9. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ที่ซึ่ง
แกนกลางที่สองของส่วนทรงกระบอกที่สอง (3) จะขนานกับระนาบตามแนวระดับเพื่อทำ
ให้ส่วนทรงกระบอกที่สอง (3) สามารถถูกจัดวางตามแนวระดับ หรือ
แกนกลางที่สองจะถูกจัดวางเป็นมุมกับระนาบตามแนวระดับเพื่อทำให้ส่วนทรงกระบอกที่
สอง (3) สามารถถูกจัดวางให้เอียง
10. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 1 ถึง 9 ข้อใดข้อหนึ่ง ที่ซึ่งเส้นผ่านศูนย์กลาง
ส่วนทรงกระบอกของส่วนทรงกระบอกที่หนึ่ง (2) จะเล็กกว่าเส้นผ่านศูนย์กลางส่วนทรงกระบอก
ของส่วนทรงกระบอกที่สอง (3) และส่วนอื่นของแกนกลางที่หนึ่งของส่วนทรงกระบอกที่หนึ่ง (2)
ในทิศทางตามแนวดิ่งจะไม่ตรงกับส่วนอื่นของแกนกลางที่สองของส่วนทรงกระบอกที่สอง (3) ใน
ทิศทางตามแนวดิ่ง
11. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 10 ที่ซึ่งเครื่องปฏิบัติการซักเสื้อผ้ายัง
ประกอบรวมด้วย
ส่วนทรงกระบอกที่หนึ่ง (2) ส่วนเดียว หรือ
ส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนที่ประกอบรวมด้วยส่วนทรงกระบอกที่หนึ่ง (2) และ
ส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนที่ถูกจัดไว้ตามลำดับที่ด้านทั้งสองของส่วนทรงกระบอกที่
สอง (3) ในทิศทางตามแนวระดับ
12. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 11 ที่ซึ่งในกรณีที่เครื่องปฏิบัติการซักเสื้อผ้า
ประกอบรวมด้วยส่วนทรงกระบอกที่หนึ่ง (2) สองส่วน
แกนกลางที่หนึ่งของส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนจะ
ถูกจัดไว้ที่ความสูงตามแนวระดับเดียวกันกับแกนกลางที่หนึ่งของอีกส่วนทรงกระบอกหนึ่งของ
ส่วนทรงกระบอกที่หนึ่ง (2) สองส่วน หรือ
แกนกลางที่หนึ่งของส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนจะ
ถูกจัดให้อยู่ห่างจากแกนกลางที่หนึ่งของอีกส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2)
สองส่วนในทิศทางตามแนวดิ่ง
13. เครื่องปฏิบัติการซักเสื้อผ้าตามข้อถือสิทธิ 11 ที่ซึ่งในกรณีที่เครื่องปฏิบัติการซักเสื้อผ้า
ประกอบรวมด้วยส่วนทรงกระบอกที่หนึ่ง (2) สองส่วน
แกนกลางที่หนึ่งของส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนจะ
ถูกจัดวางขนานกับแกนกลางที่หนึ่งของอีกส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2)
สองส่วน หรือ
แกนกลางที่หนึ่งของส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2) สองส่วนจะ
ถูกจัดวางเป็นมุมกับแกนกลางที่หนึ่งของอีกส่วนทรงกระบอกหนึ่งของส่วนทรงกระบอกที่หนึ่ง (2)
สองส่วน
