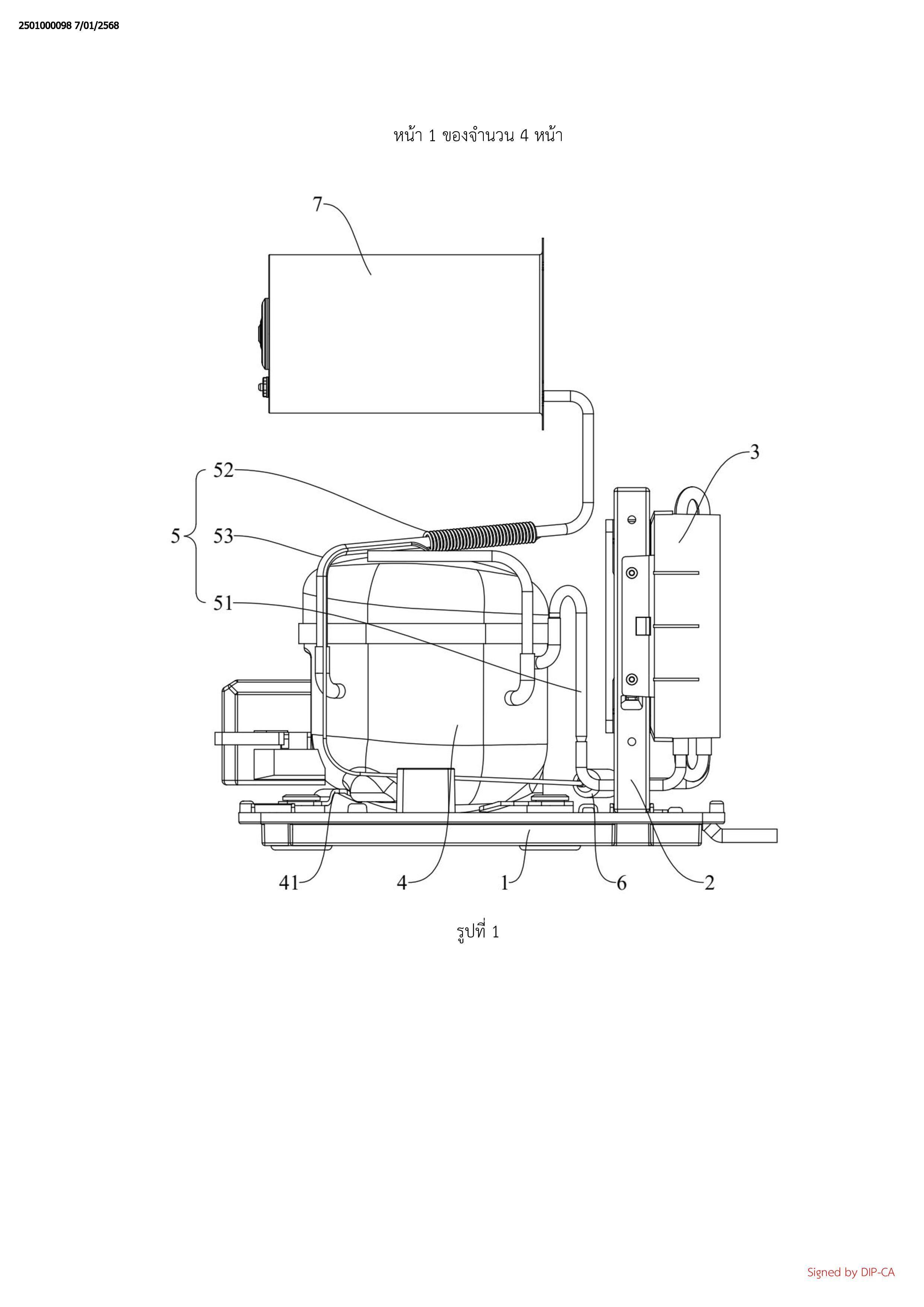

1. ระบบทำความเย็นซึ่งประกอบรวมด้วยคอมเพรสเซอร์ ชิ้นส่วนประกอบเครื่องควบแน่น ส่วนประกอบทรอต
ลิง เครื่องระเหย และสายท่อทำความเย็น ที่ซึ่งสายท่อทำความเย็นประกอบรวมด้วยท่อเชื่อมต่อที่หนึ่ง ท่อเชื่อมต่อที่
สอง และท่อเชื่อมต่อที่สาม โดยช่องทางออกของคอมเพรสเซอร์นั้นเชื่อมต่อกับช่องทางเข้าของท่อเครื่องควบแน่นของ
ชิ้นส่วนประกอบเครื่องควบแน่นผ่านท่อเชื่อมต่อที่หนึ่ง ช่องทางออกของท่อเครื่องควบแน่นของชิ้นส่วนประกอบเครื่อง
ควบแน่นเชื่อมต่อกับช่องทางเข้าของส่วนประกอบทรอตลิง ช่องทางออกของส่วนประกอบทรอตลิงเชื่อมต่อกับช่อง
ทางเข้าของเครื่องระเหยผ่านท่อเชื่อมต่อที่สอง และช่องทางออกของเครื่องระเหยเชื่อมต่อกับช่องทางเข้าของ
คอมเพรสเซอร์ผ่านท่อเชื่อมต่อที่สาม ที่ซึ่งท่อเชื่อมต่อที่สองนั้นขดอยู่โดยรอบพื้นผิวของท่อเชื่อมต่อที่สาม

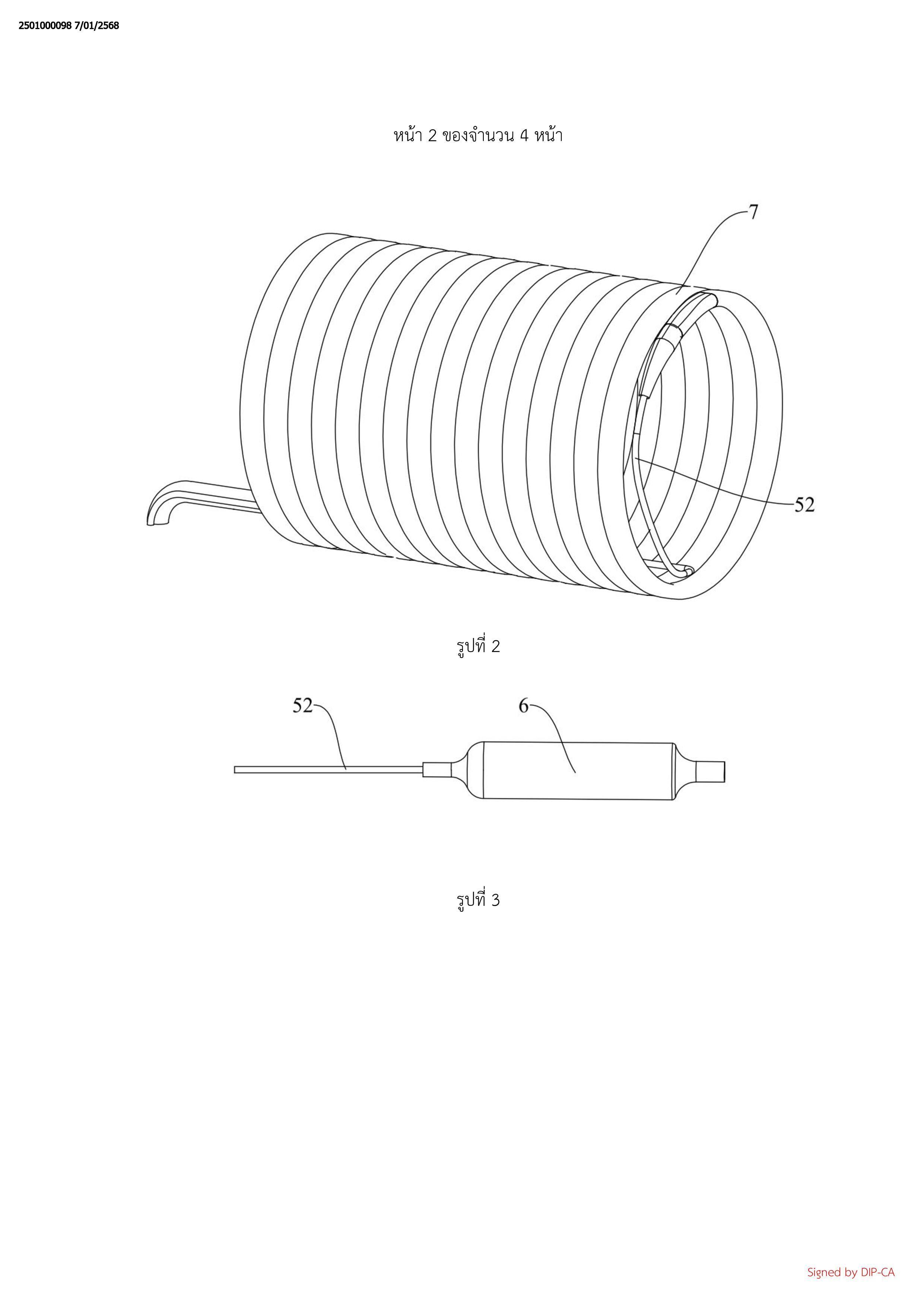

2. ระบบทำความเย็นตามข้อถือสิทธิที่ 1 ที่ซึ่งท่อเชื่อมต่อที่สองขดเป็นเกลียวอยู่โดยรอบท่อเชื่อมต่อที่สาม โดย
รัศมีการขดของท่อเชื่อมต่อที่สองนั้นมีค่ามากกว่าเส้นผ่านศูนย์กลางของท่อเชื่อมต่อที่สาม และระยะช่วงการขดของท่อ
เชื่อมต่อที่สองนั้นมีค่ามากกว่าเส้นผ่านศูนย์กลางของท่อเชื่อมต่อที่สอง
3. ระบบทำความเย็นตามข้อถือสิทธิที่ 2 ที่ซึ่งพื้นผิวของท่อเชื่อมต่อที่สามถูกจัดเตรียมให้มีส่วนประกอบฉนวน
ความร้อน และท่อเชื่อมต่อที่สองนั้นขดอยู่โดยรอบส่วนประกอบฉนวนความร้อน
4. ระบบทำความเย็นตามข้อถือสิทธิที่ 2 ที่ซึ่งท่อเชื่อมต่อที่สองคือท่อแคพิลลารี และพื้นที่ด้านตัดตามขวางของ
ผนังด้านในที่ส่วนช่องทางออกของส่วนประกอบทรอตลิงนั้นลดลงทีละน้อยโดยตลอดทิศทางการไหลของของเหลว
5. ระบบทำความเย็นตามข้อถือสิทธิที่ 1 ที่ซึ่งเครื่องระเหยถูกจัดเตรียมให้มีสายท่อระเหย โดยช่องทางเข้าของ
สายท่อระเหยเชื่อมต่อกับช่องทางออกของท่อเชื่อมต่อที่สอง ช่องทางออกของระบบระเหยเชื่อมต่อกับท่อเชื่อมต่อที่สาม
เส้นผ่านศูนย์กลางของสายท่อระเหยนั้นแคบกว่าเส้นผ่านศูนย์กลางของท่อเชื่อมต่อที่สอง และพื้นที่ด้านตัดตามขวาง
ของส่วนช่องทางเข้าของสายท่อระเหยนั้นเพิ่มขึ้นทีละน้อยโดยตลอดทิศทางการไหลของของเหลว
6. ระบบทำความเย็นตามข้อถือสิทธิที่ 1 ที่ซึ่งพื้นที่ด้านตัดตามขวางของส่วนช่องทางออกของท่อเชื่อมต่อที่หนึ่ง
นั้นลดลงทีละน้อยโดยตลอดทิศทางการไหลของของเหลว
7. ระบบทำความเย็นตามข้อถือสิทธิที่ 1 ที่ซึ่งมีการจัดเตรียมตัวกรองที่ระหว่างช่องทางเข้าของส่วนประกอบ
ทรอตลิงและช่องทางออกของท่อเครื่องควบแน่นของชิ้นส่วนประกอบเครื่องควบแน่น

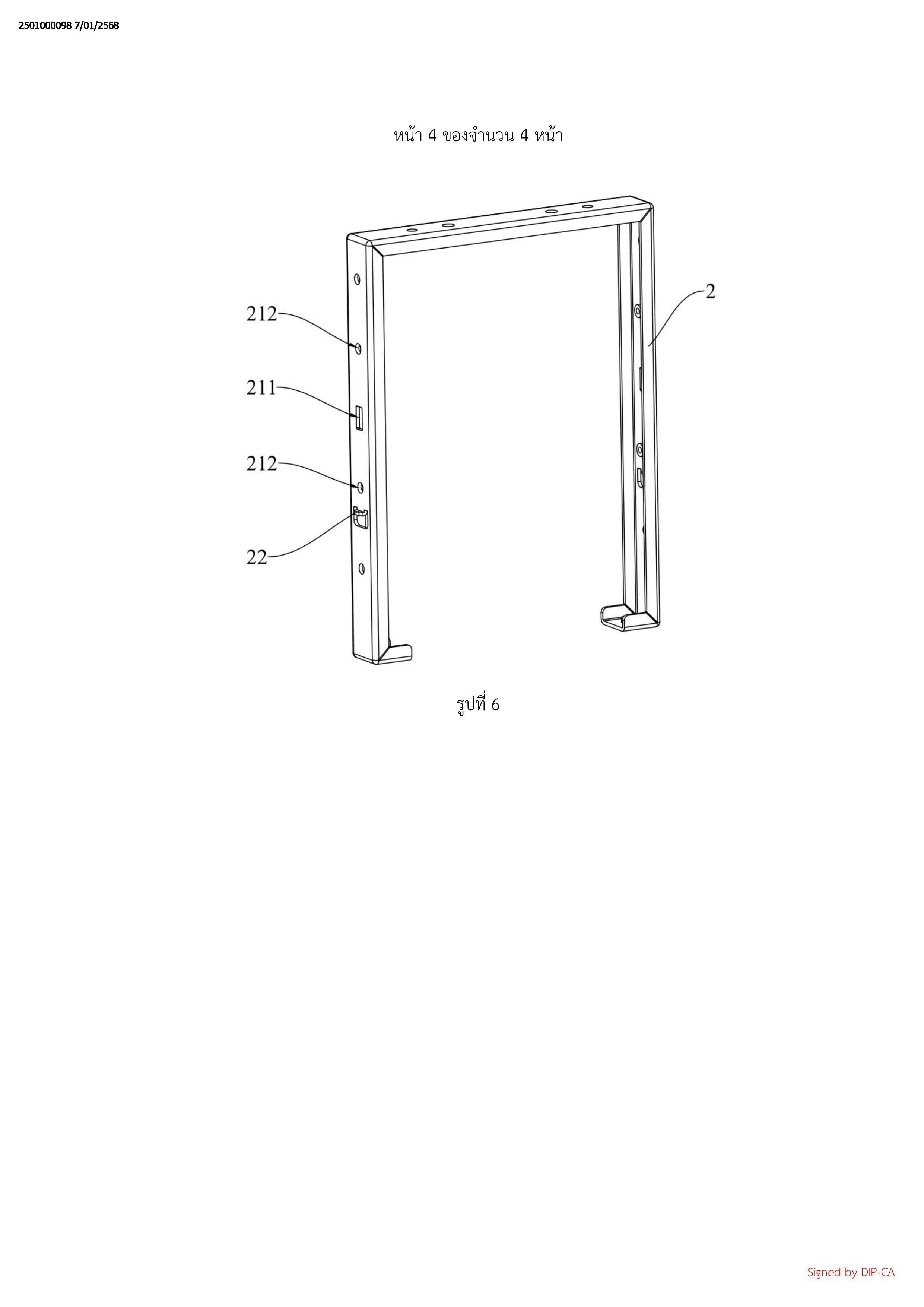

8. ระบบทำความเย็นตามข้อถือสิทธิที่ 1 ประกอบเพิ่มเติมด้วยฐาน ที่ซึ่งฐานถูกจัดเตรียมให้มีแป้นฉากติดตั้ง
โดยชิ้นส่วนประกอบเครื่องควบแน่นนั้นได้รับการติดตั้งบนแป้นฉากติดตั้ง และแป้นฉากติดตั้งได้รับการออกแบบให้
แขวนชิ้นส่วนประกอบเครื่องควบแน่นให้อยู่เหนือฐาน
9. ระบบทำความเย็นตามข้อถือสิทธิที่ 8 ที่ซึ่งฐานได้รับการจัดเตรียมเพิ่มเติมให้มีฐานค้ำ โดยมีช่องว่างก่อตัวขึ้น
ระหว่างฐานค้ำและฐาน และคอมเพรสเซอร์นั้นถูกติดตั้งบนฐานค้ำ
10. เครื่องทำเครื่องดื่มเย็นซึ่งประกอบรวมด้วยช่องทำความเย็น ระบบควบคุม และระบบทำความเย็นตามข้อ
ถือสิทธิที่ 1 ถึง 9 ข้อใดข้อหนึ่ง ที่ซึ่งเครื่องระเหยถูกจัดเรียงอยู่ในช่องทำความเย็น และคอมเพรสเซอร์ ชิ้นส่วนประกอบ
เครื่องควบแน่น และเครื่องระเหย ทั้งหมดเชื่อมต่อเข้ากับระบบควบคุม
