Invensi ini berkaitan dengan suatu cat pelindung abrasi berbahan dasar epoksi dan limbah karet yang terdiri dari suatu komponen berupa epoksi bisfenol A dengan berat ekivalen epoksi di sekitar 190, zat pewarna, zat ekstender berupa CaCo3, kaolin, talk, barium sulfat, atau tepung silika, zat aditif berupa pengental, zat pendispersi, anti busa, zat pembasah, dan pelarut aktif; dan komponen pengeras terdiri dari poliamina atau poliamida. Ciri pembeda invensi ini adalah komponen dasar terdiri dari epoksi yang dapat menghasilkan elastisitas antara 60-100% dan zat aditif berupa pengental fume-silica, organoclay atau senyawa wax, dan benzil alkohol secukupnya sehingga elastisitas epoksi tetap terjaga antara 60-100%; komponen pengeras terdiri dari senyawa poliamina atau poliamida yang dapat menghasilkan elastisitas sebesar 60-100% dan akselerator untuk epoksi secukupnya; dan penambahan komponen agregat berupa serbuk limbah karet sebagai pengganti ekstender. Ukuran serbuk limbah karet yang digunakan sebesar 60-100 mesh. Selain itu berat masing-masing komponen ditentukan sedemikian sehingga komposisi komponen dasar antara 2 hingga 3 bagian berat, komponen pengeras 0,5 hingga 1,5 bagian berat, dan komponen agregat 1,5 hingga 3 bagian berat

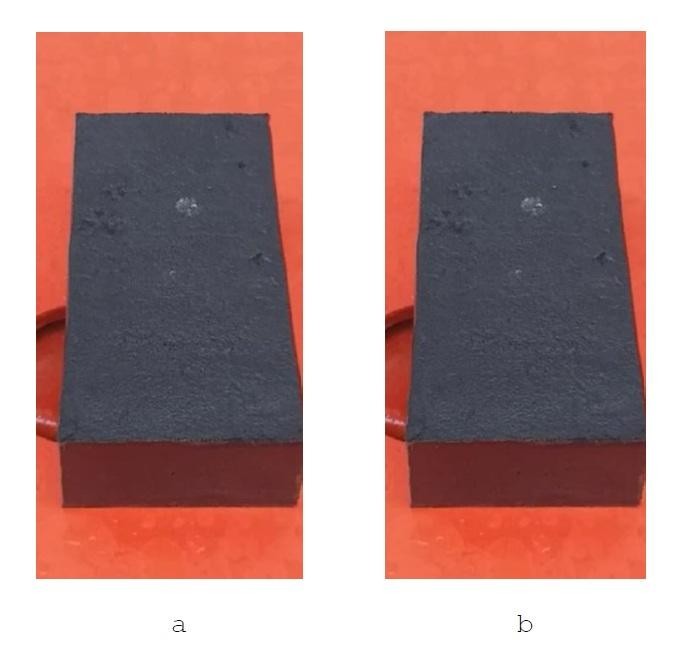

This invention relates to an abrasion-protective paint made from epoxy and rubber waste, consisting of a component in the form of epoxy bisphenol A with an epoxy equivalent weight of approximately 190, a coloring agent, an extender in the form of CaCO3, kaolin, talc, barium sulfate, or silica powder, additives in the form of a thickener, dispersing agent, antifoam, wetting agent, and active solvent; and a hardener component consisting of polyamine or polyamide. The distinguishing features of this invention are that the base component consists of epoxy capable of producing elasticity between 60-100% and additives in the form of a fume-silica thickener, organoclay or wax compound, and benzyl alcohol in sufficient quantity to maintain the elasticity of the epoxy between 60-100%. The hardener component consists of a polyamine or polyamide compound capable of producing elasticity of 60-100% and an accelerator for the epoxy in sufficient quantity; and the addition of an aggregate component in the form of rubber waste powder as a substitute for the extender. The size of the rubber waste powder used is 60-100 mesh. In addition, the weight of each component is determined so that the composition of the base component is between 2 to 3 parts by weight, the hardener component is 0.5 to 1.5 parts by weight, and the aggregate component is 1.5 to 3 parts by weight.
